Dynamiczna fasada elementowa o wielu obliczach

07 maja '21


Dynamiczna platforma systemów fasad elementowych Schüco AF UDC 80.
Z cyklu „Trendy okienno-drzwiowe 2021”


Przyspieszająca urbanizacja sprawia, że architekci i planiści poszukują sposobów na efektywniejsze zagospodarowanie miejsca pod zabudowę, a projektowane przez nich budynki stają się coraz wyższe i coraz bardziej wielofunkcyjne. Łatwą i efektywną ekonomicznie realizację złożonych projektów umożliwia dynamiczna platforma systemów fasad elementowych Schüco AF UDC 80.

Według przewidywań ONZ do 2050 roku ponad 2/3 światowej populacji będzie zamieszkiwać na obszarach miejskich. Miasta nie tylko zwiększają powierzchnię, lecz także „rosną” wzwyż, co wynika z potrzeby lepszego wykorzystania ograniczonej przestrzeni. Wysokościowce przyszłości mają skupiać wiele funkcji, związanych z mieszkaniem, pracą czy rekreacją, dostarczając komfortowej i zrównoważonej infrastruktury we wszystkich tych obszarach. Stawia to przed architektami wyzwanie pogodzenia niekiedy sprzecznych kwestii, jak funkcjonalność, specyficzne wymagania techniczne czy indywidualny design budynku. Najnowszy system aluminiowych fasad elementowych Schüco AF UDC 80 zapewnia niespotykaną dotychczas swobodę projektowania, a także możliwość łatwej i ekonomicznej realizacji ambitnych inwestycji budowlanych o unikatowym designie, również w przypadku specyficznych wymagań obiektowych.

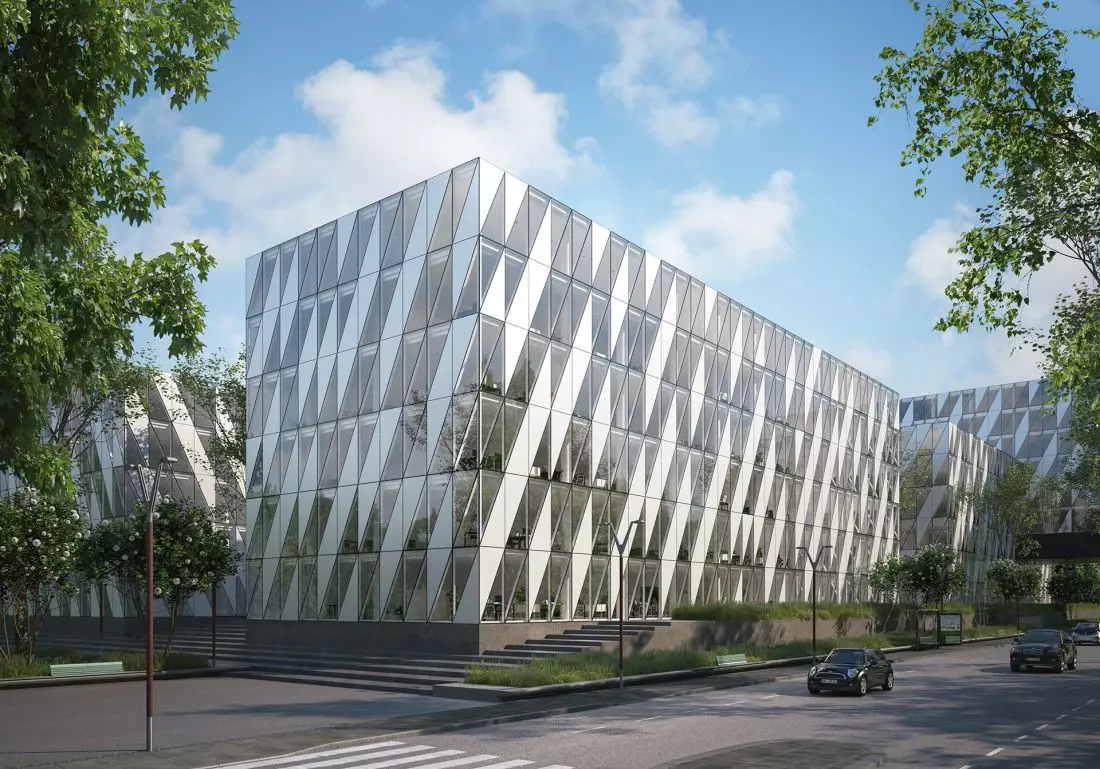

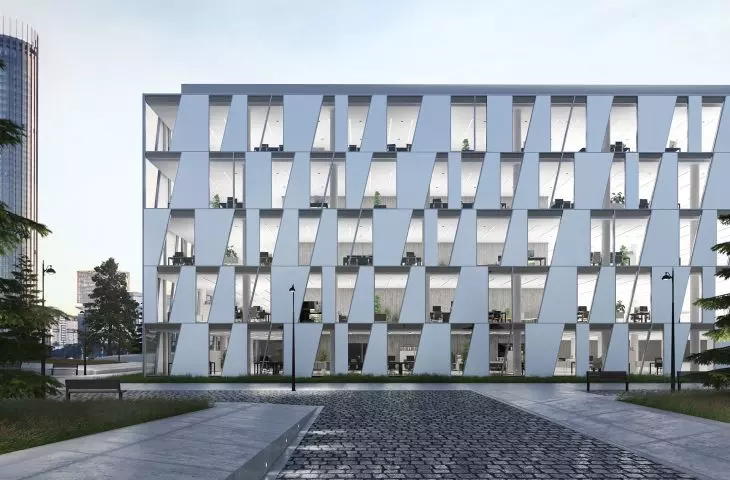

Fasada elementowa Schüco AF UDC 80

© Schüco

Dynamiczny i skalowalny system fasadowy

Dzięki wysokiemu stopniowi prefabrykacji fasady o konstrukcji elementowej pozwalają spełnić wszelkie wymagania projektowe, a jednocześnie przyspieszyć proces montażu i uniknąć błędów wykonawczych. Dynamiczna fasada Schüco AF UDC (Aluminium Façade Unitized Dynamic Construction) daje o wiele więcej – maksymalną elastyczność kształtowania indywidualnego designu, m.in. dzięki możliwości projektowania modułów o większych wymiarach nawet do 3000×4000 mm i stosowania alternatywnych materiałów, takich jak blacha, szkło z nadrukiem czy kamień naturalny.

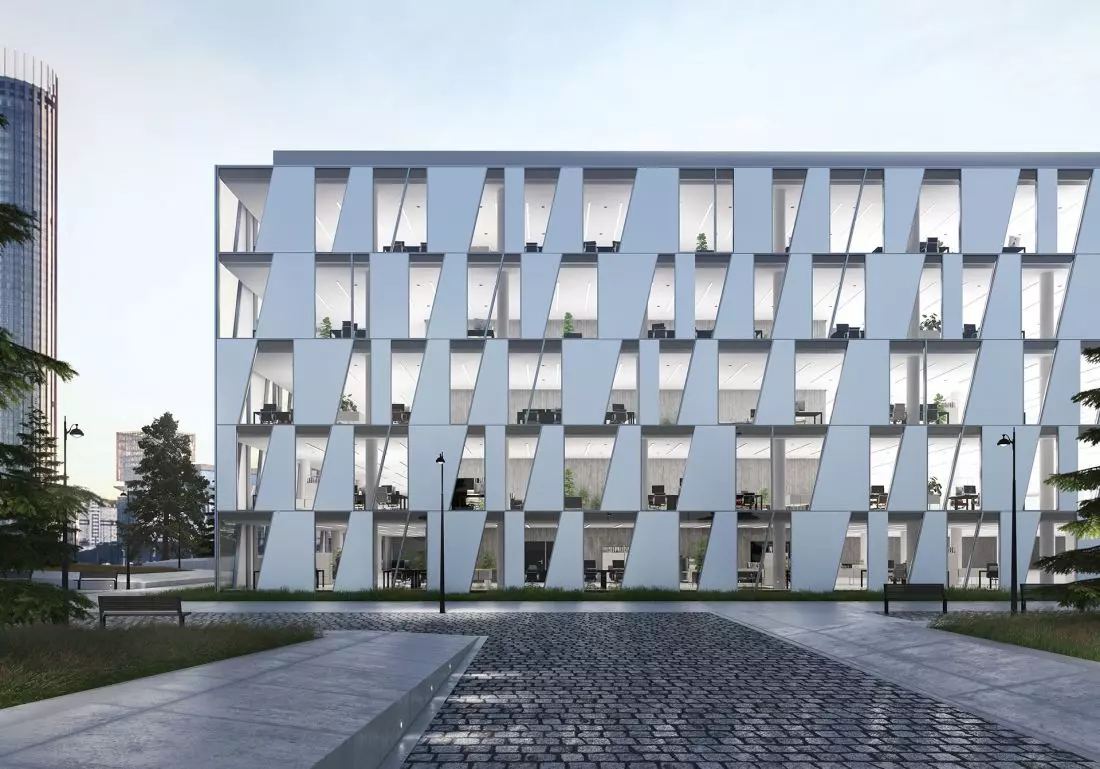

W zależności od koncepcji części nieprzezierne mogą być zlicowane z powierzchnią fasady lub wysunięte przed jej czoło, tworząc przestrzenny wzór. Rozwiązanie zapewnia swobodę realizacji różnorodnych układów elementów przeziernych i nieprzeziernych. Na przykład zamiast tworzyć jedną linię w pionie, mogą one być względem siebie dowolnie przesunięte. Dodatkowo istnieje możliwość zastosowania ukośnych podziałów formie szczeblin.

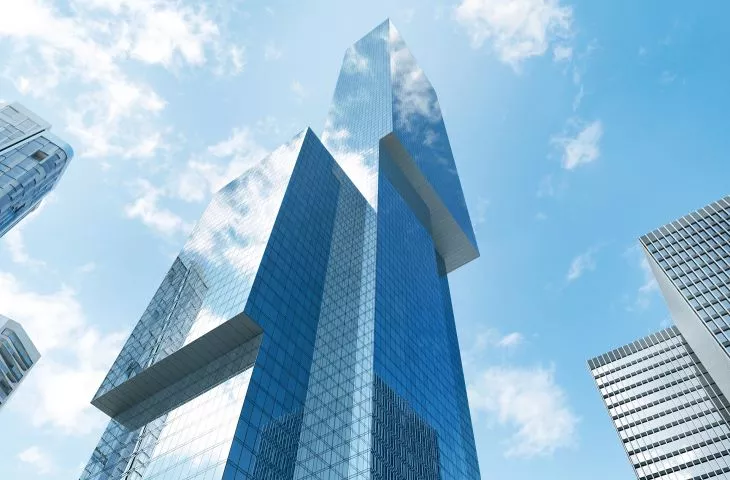

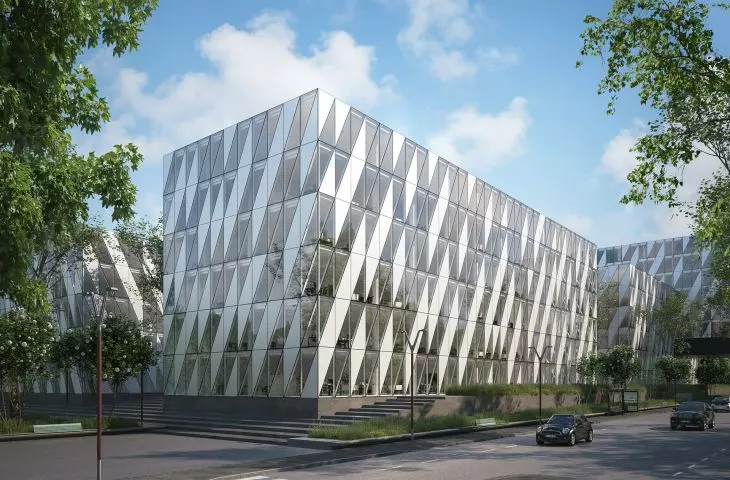

Fasada Schüco AF UDC 80 SG

© Schüco

Klarowną estetykę konstrukcji zapewniają profile o stałej szerokości 80 mm, którą w razie potrzeby można optycznie zredukować bez wpływu na statykę do 65 mm. Fasada może zapewniać przy tym ochronę cieplną aż do standardu budownictwa pasywnego, dzięki współczynnikowi Uf do 0,81 W/m²K. Izolacyjność konstrukcji można podnieść, stosując specjalne pakiety szybowe o grubości nawet do 70 mm.

Jedna fasada — wiele oblicz

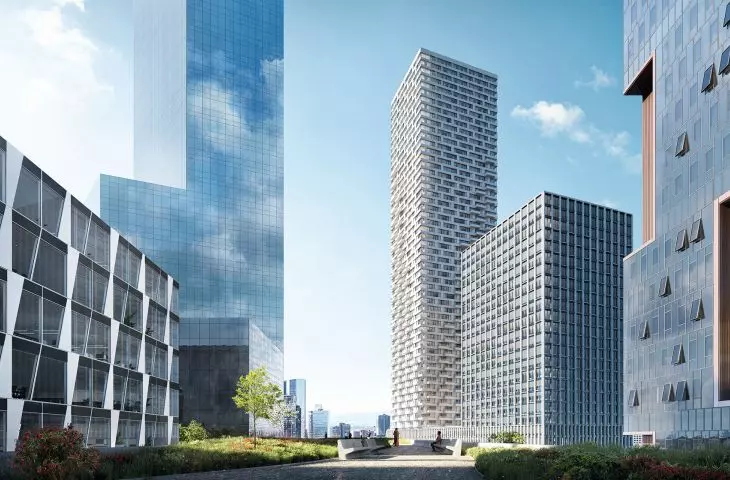

Nowoczesne fasady stają się coraz bardziej złożone i muszą spełniać coraz więcej funkcji, związanych z łatwością obsługi, wentylacją czy regulacją klimatu pomieszczeń. System Schüco AF UDC 80 występuje w dwóch dodatkowych wersjach wzorniczych, które znacznie poszerzają możliwości projektowe. Łatwą i estetyczną integrację funkcji związanych z wentylacją zapewnia wariant AF UDC 80 CV z ukrytymi oknami odchylnymi lub wysuwnymi. Ramy skrzydeł są schowane w konstrukcji fasady, co powoduje, że szerokość profili jest zawsze taka sama, a od zewnątrz nie można odróżnić pól stałych od otwieranych.

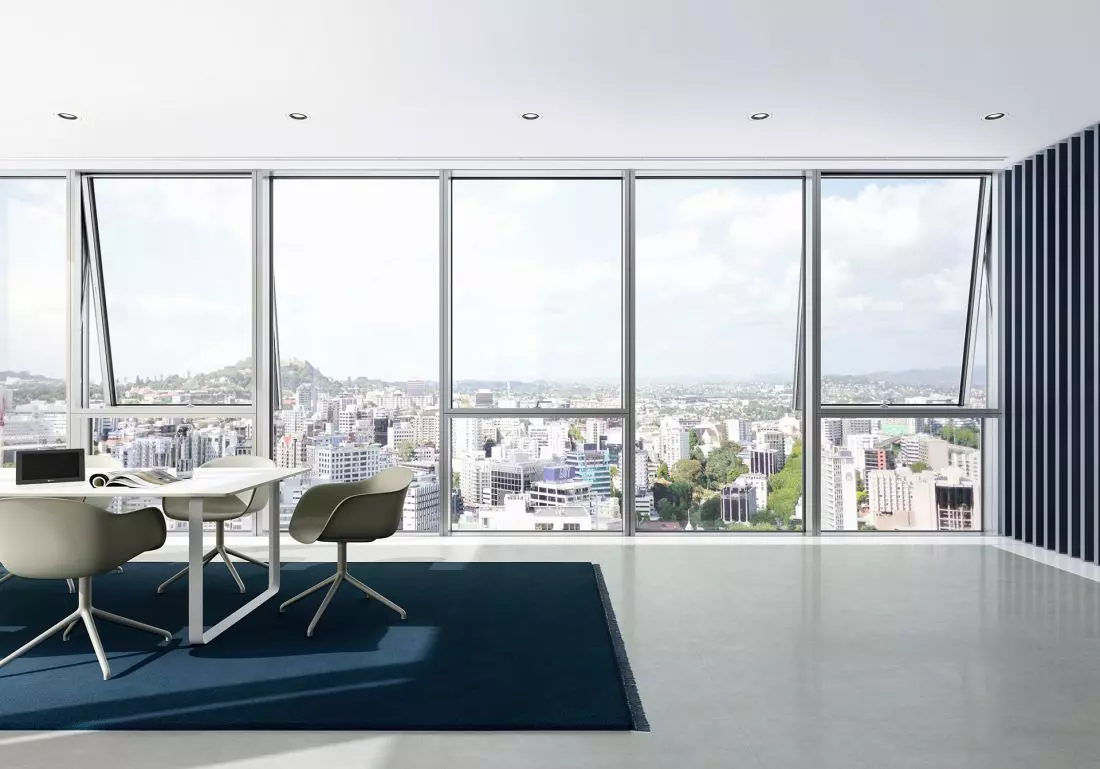

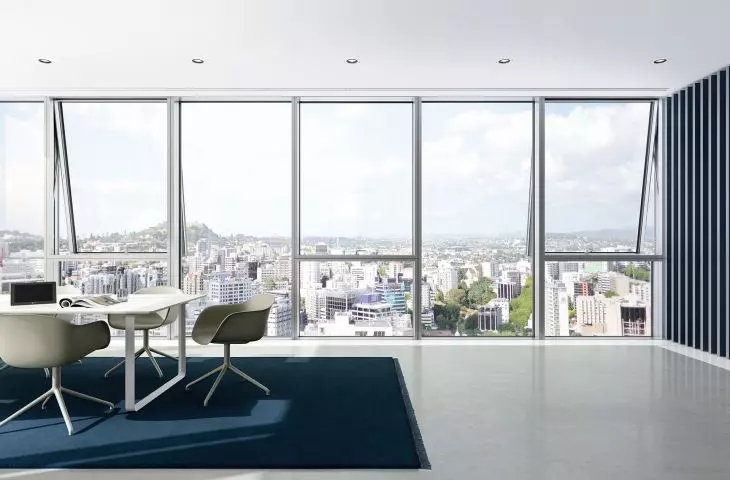

Fasada Schüco AF UDC 80 CV z oknami odchylnymi,

© Schüco

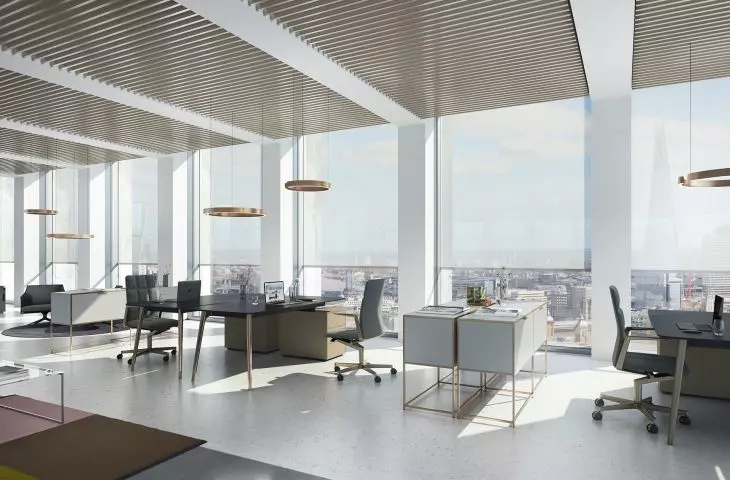

Wersje systemowe AF UDC 80 i AF UDC 80 CV można łączyć w obrębie elewacji, uzyskując oczekiwaną funkcjonalność i spójny design. Natomiast w projektach fasad strukturalnych doskonale sprawdzi się wariant AF UDC 80 SG, z opcjonalnymi oknami wychylnymi lub wysuwnymi o tym samym wzornictwie. System AF UDC 80 pozwala ponadto zapewnić efektywną ochronę przeciwsłoneczną, w postaci zewnętrznych tekstylnych osłon Schüco AB ZDS, które są w niewidoczny sposób zintegrowane z fasadą. Dzięki różnym rodzajom materiałów można swobodnie dopasować stopień zacienienia i widoczności na zewnątrz. Rozwiązanie to jest ekstremalnie odporne na warunki atmosferyczne i wiatr o prędkości nawet do 25 m/s, co odpowiada sile wiatru 10 w skali Beauforta.

Poza opcją integracji osłon przeciwsłonecznych, fasada AF UDC 80 umożliwia również wpinanie elementów otwieranych, takich jak np. okna czy portfenetry.

***

70 lat Schüco — systemowe rozwiązania okien, drzwi i fasad

Grupa Schüco z siedzibą w Bielefeld rozwija i sprzedaje systemy okienne, drzwiowe i fasadowe. Na obecną i przyszłą pozycję lidera w branży technologii i usług pracuje ponad 5650 osób zatrudnionych na całym świecie. Jako specjalista od powłok budynków o charakterze mieszkaniowym i komercyjnym, Schüco oferuje, oprócz innowacyjnych produktów, także doradztwo i rozwiązania cyfrowe na każdym etapie procesu budowlanego — od pomysłu i wzornictwa aż po wykonawstwo i montaż. Z firmą Schüco współpracuje 12 000 firm partnerskich, deweloperów, architektów i inwestorów na całym świecie. Firma działa aktywnie w ponad 80 krajach i osiągnęła w 2019 roku obrót w wysokości 1,750 miliarda euro.


Więcej informacji na stronie firmy Schüco International Polska w portalu A&B.
