Projektowanie instalacji klimatyzacyjnych w obiektach o zróżnicowanej funkcji coraz częściej wymaga pogodzenia wysokich parametrów technicznych z ograniczeniami przestrzennymi i estetycznymi. W tym kontekście systemy typu multi stają się rozwiązaniem, które pozwala ograniczyć ingerencję instalacji w architekturę budynku. NOXA PRIME rozwija tę ideę, oferując układ, który można precyzyjnie dopasować do założeń projektowych bez konieczności kompromisów funkcjonalnych.
© NOXA
System umożliwia podłączenie od jednej do dziewięciu jednostek wewnętrznych do pojedynczego agregatu zewnętrznego. Takie rozwiązanie przekłada się bezpośrednio na redukcję liczby urządzeń instalowanych na elewacjach i dachach, co ma znaczenie zarówno estetyczne, jak i formalne. W praktyce pozwala to zachować spójność koncepcji architektonicznej przy jednoczesnym zapewnieniu wymaganych parametrów komfortu.

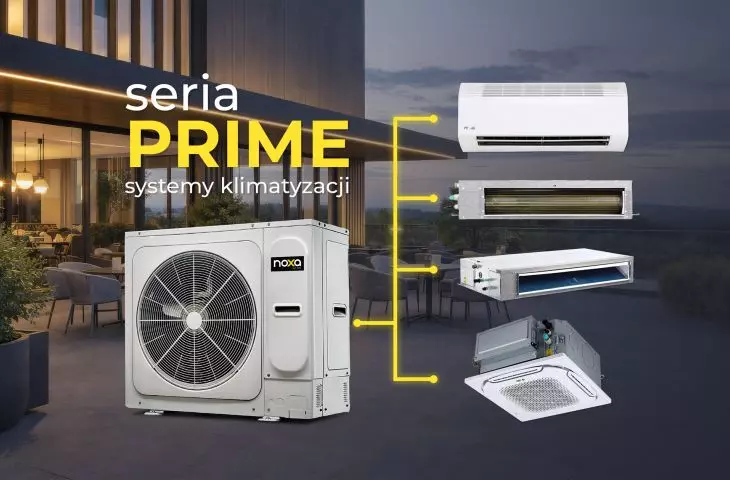

Seria Prime marki NOXA
© NOXA
Elastyczność instalacyjna jako odpowiedź na ograniczenia przestrzeni
Jednym z kluczowych wyzwań projektowych jest prowadzenie instalacji w istniejącej lub ograniczonej strukturze budynku. NOXA PRIME oferuje możliwość realizacji instalacji freonowej o długości do 100 metrów, co zwiększa zakres dostępnych scenariuszy projektowych w porównaniu do standardowych rozwiązań. Dodatkowo system dopuszcza różne konfiguracje lokalizacji agregatu — zarówno powyżej, jak i poniżej jednostek wewnętrznych, przy zachowaniu maksymalnej odległości 30 metrów.
Istotnym aspektem jest również sposób prowadzenia instalacji. Połączenia kielichowe z wykorzystaniem trójników lub rozdzielaczy wieloportowych upraszczają proces montażu i ograniczają ilość zastosowanej miedzi chłodniczej. Redukcja materiału instalacyjnego przekłada się nie tylko na koszty, ale również na większą przewidywalność realizacji projektu.

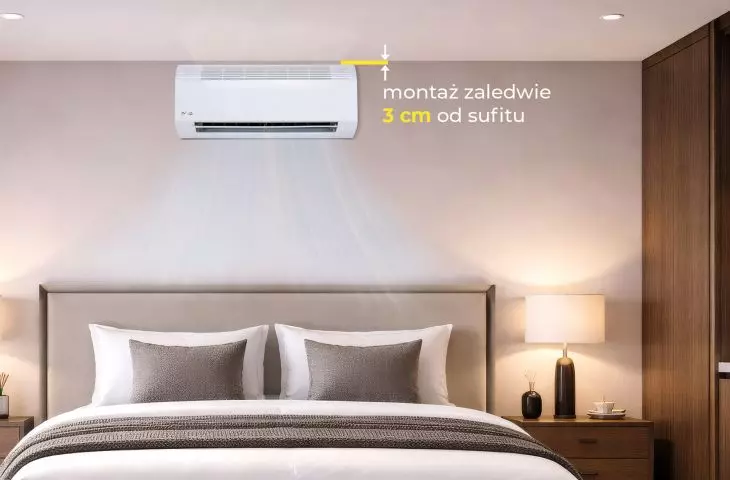

Montaż blisko stropu
© NOXA
Parametry pracy a wymagania użytkowe budynku
Z perspektywy projektowej istotna jest możliwość dopasowania systemu do zmiennych warunków pracy. Agregaty NOXA PRIME pracują efektywnie w szerokim zakresie temperatur zewnętrznych — od -15°C do 55°C w trybie chłodzenia oraz od -20°C do 27°C w trybie grzania. Pozwala to na ich zastosowanie w obiektach o różnym przeznaczeniu i zmiennym profilu użytkowania.
Zakres wydajności chłodniczej od 7,2 kW do 15,5 kW oraz grzewczej do 16,0 kW umożliwia obsługę zróżnicowanych stref funkcjonalnych w obrębie jednego systemu. Jednocześnie kompaktowe wymiary agregatów ułatwiają ich integrację w przestrzeniach technicznych o ograniczonej powierzchni.
Zastosowanie czynnika R32 (GWP=675) oraz uzyskiwane wskaźniki efektywności (SEER do 7,5, SCOP do 4,6) wpisują się w aktualne wymagania dotyczące efektywności energetycznej i ograniczania wpływu instalacji na środowisko.
Instalacja z wykorzystaniem rozdzielacza wieloportowego
© NOXA
Dobór jednostek wewnętrznych a charakter przestrzeni
Istotnym elementem procesu projektowego jest możliwość dopasowania typu jednostki do funkcji wnętrza. W systemie NOXA PRIME dostępne są rozwiązania ścienne, kanałowe oraz kasetonowe, co pozwala na różnicowanie sposobu dystrybucji powietrza w zależności od potrzeb.
Jednostki ścienne, o wydajności chłodniczej od 1,5 do 8,0 kW, mogą być instalowane bardzo blisko sufitu — nawet w odległości 3 cm. Ma to znaczenie w projektach, gdzie istotna jest optymalizacja wysokości pomieszczeń. Dzięki efektowi Coandy powietrze rozprowadzane jest równomiernie, a możliwość regulacji kierunku nawiewu w kilku płaszczyznach pozwala ograniczyć bezpośredni wpływ strumienia powietrza na użytkowników.
Instalacja z wykorzystaniem trójników oraz rozdzielacza wieloportowego
© NOXA
W przestrzeniach wymagających dyskretnej integracji instalacji zastosowanie znajdują jednostki kanałowe. Kompaktowa konstrukcja (199 mm wysokości w wybranych modelach) oraz niski poziom hałasu od 22 dB(A) umożliwiają ich wykorzystanie w obiektach hotelowych, bibliotekach czy strefach SPA. Warianty o średnim sprężu, wyposażone w wymiennik typu „C”, zapewniają stabilny przepływ powietrza i ułatwiają utrzymanie urządzeń.
Jednostki kasetonowe oferują nawiew 360° oraz możliwość indywidualnego ustawienia żaluzji. Dzięki ciśnieniu statycznemu do 30 Pa mogą być stosowane w pomieszczeniach o wysokości do 3,5 metra, zachowując odpowiedni zasięg nawiewu.
Szeroki zakres temperatur pracy
© NOXA
Sterowanie jako element funkcjonalności przestrzeni
System przewiduje zastosowanie sterowników przewodowych i bezprzewodowych, umożliwiających precyzyjne zarządzanie parametrami pracy. Regulacja temperatury z dokładnością do 0,5°C oraz funkcje diagnostyczne wspierają zarówno użytkowników, jak i obsługę techniczną obiektu. Możliwość podłączenia dwóch sterowników do jednej jednostki zwiększa funkcjonalność w większych przestrzeniach, natomiast funkcja „Follow Me” pozwala dostosować warunki do rzeczywistej lokalizacji użytkownika.
Trwałość i eksploatacja w długiej perspektywie
W kontekście cyklu życia budynku istotna jest nie tylko wydajność początkowa, ale również stabilność parametrów w czasie. Zastosowanie wymienników typu „C” ogranicza akumulację zanieczyszczeń, co wpływa na rzadszą konieczność serwisowania i efektywne odprowadzanie skroplin. Stały przepływ powietrza pozwala utrzymać założone parametry pracy niezależnie od zmieniających się warunków eksploatacyjnych.
Instalacja z wykorzystaniem trójników
© NOXA
NOXA PRIME wpisuje się w podejście projektowe, w którym instalacja HVAC nie jest elementem wtórnym, lecz integralną częścią koncepcji budynku — elastyczną, przewidywalną i możliwą do dopasowania do różnorodnych scenariuszy użytkowych.
Więcej na: noxaprime.com
