Nowy wymiar elastyczności w projektowaniu instalacji HVAC
Projektowanie instalacji HVAC w małych i średnich obiektach komercyjnych coraz częściej wymaga kompromisu między ograniczoną przestrzenią techniczną a rosnącymi oczekiwaniami użytkowników. Elewacje i dachy nie są dziś wyłącznie zapleczem technicznym – stanowią integralny element kompozycji architektonicznej. W tym kontekście szczególnego znaczenia nabierają rozwiązania, które pozwalają ograniczyć liczbę urządzeń przy zachowaniu wysokiej funkcjonalności.

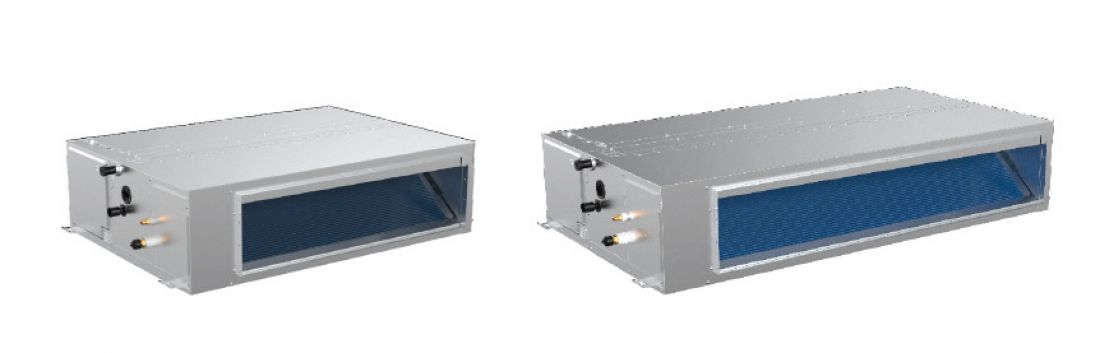

Kanałowa jednostka wysokiego sprężu – seria QUANTUM
© MDV
Seria Quantum marki MDV została opracowana właśnie z myślą o takich scenariuszach. To system przeznaczony dla obiektów, takich jak biura, restauracje, sklepy czy showroomy, gdzie istotna jest zarówno wydajność, jak i możliwość precyzyjnego dopasowania instalacji do układu przestrzeni.

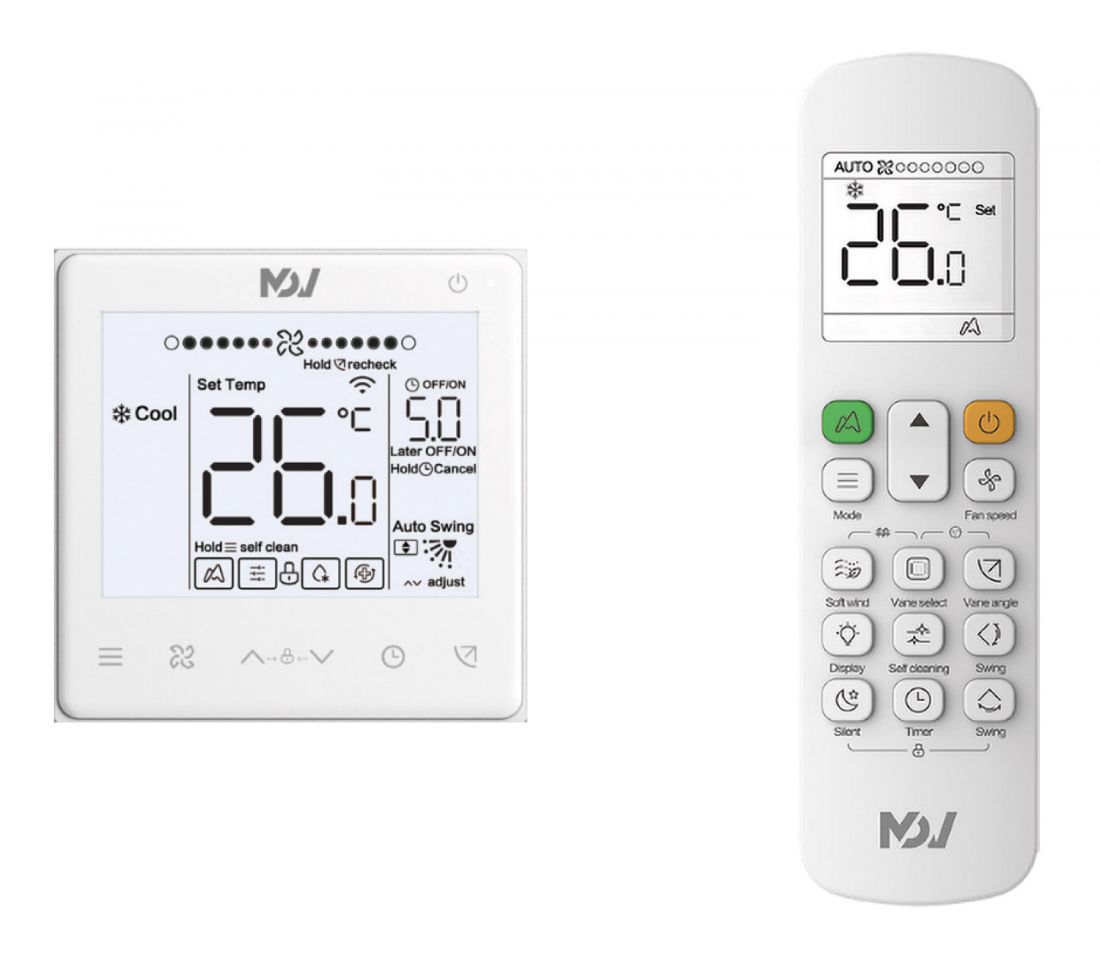

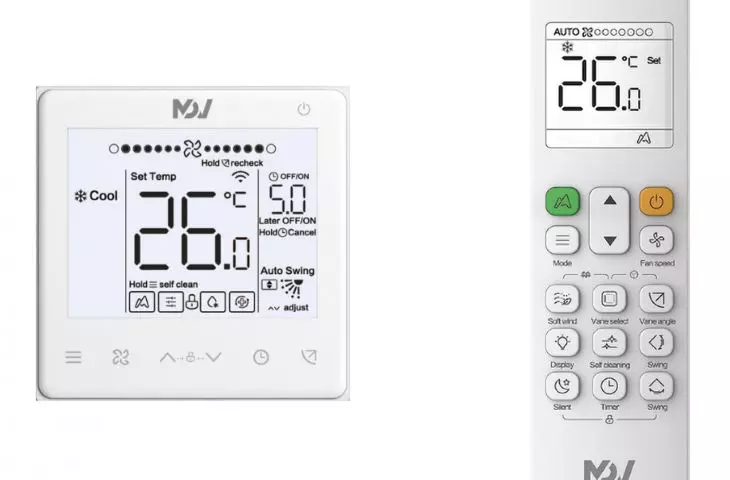

Precyzyjne sterowanie pracą wentylatorów
© MDV
Hybrydowa koncepcja SPLIT/MULTI w praktyce projektowej
Najważniejszym wyróżnikiem systemu Quantum jest jego hybrydowa charakterystyka. Rozwiązanie umożliwia pracę zarówno w konfiguracji 1:1, jak i 1:2, co oznacza możliwość podłączenia dwóch jednostek wewnętrznych do jednego agregatu. Obie jednostki działają niezależnie, jednak w tym samym trybie pracy.
Z punktu widzenia projektowego oznacza to większą swobodę kształtowania instalacji, szczególnie w obiektach o zróżnicowanej funkcji, gdzie występują różne profile obciążenia cieplnego. Ograniczenie liczby jednostek zewnętrznych przekłada się nie tylko na estetykę bryły, ale również na uproszczenie prowadzenia instalacji oraz redukcję kosztów inwestycyjnych.

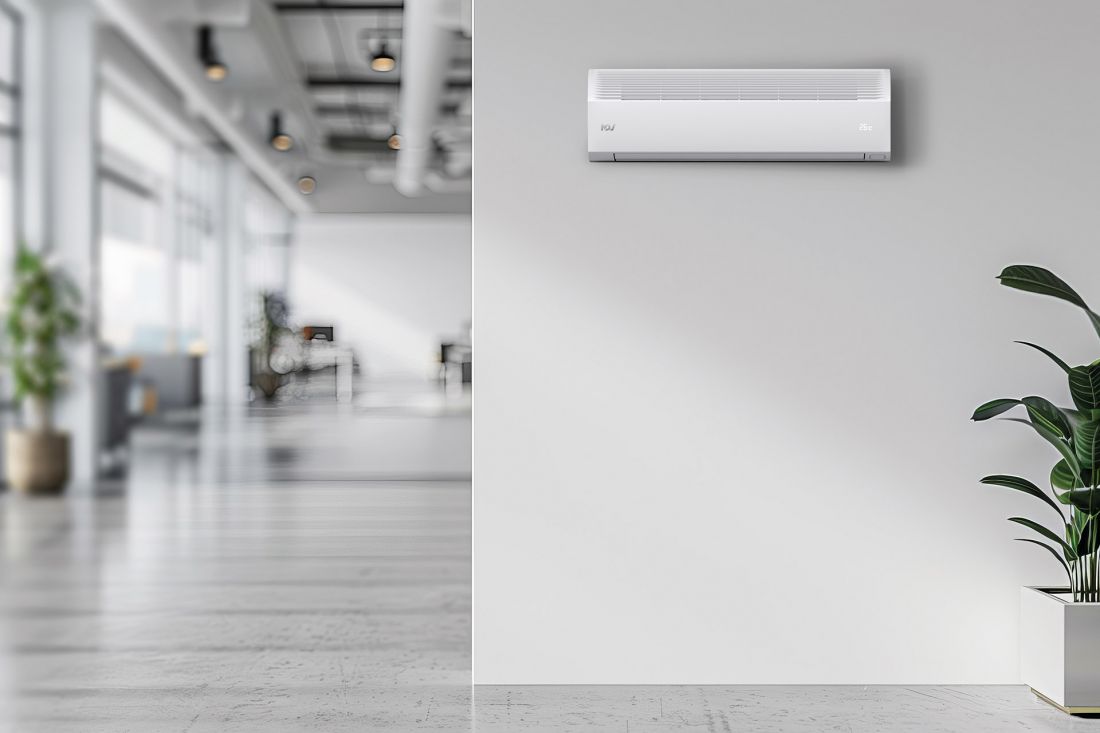

Jednostka ścienna
© MDV
Parametry pracy dostosowane do zmiennych warunków
System Quantum marki MDV pracuje w zakresie wydajności od 7 do 16 kW, co pozwala na jego zastosowanie w szerokim spektrum obiektów użytkowych. Jednostki zewnętrzne wykorzystują pełną technologię DC Inverter, obejmującą zarówno sprężarkę, jak i wentylator. Zapewnia to płynną regulację wydajności oraz stabilną pracę przy zmiennym obciążeniu.
Istotnym aspektem jest także szeroki zakres temperatur pracy, od -15°C do +55°C w trybie chłodzenia oraz od -20°C do +27°C w trybie ogrzewania. Takie parametry umożliwiają eksploatację systemu w zróżnicowanych warunkach klimatycznych i funkcjonalnych, bez konieczności stosowania dodatkowych rozwiązań wspomagających.
Zastosowanie czynnika chłodniczego R32 (GWP = 675) wpisuje się natomiast w aktualne wymagania środowiskowe oraz kierunki rozwoju branży HVAC.

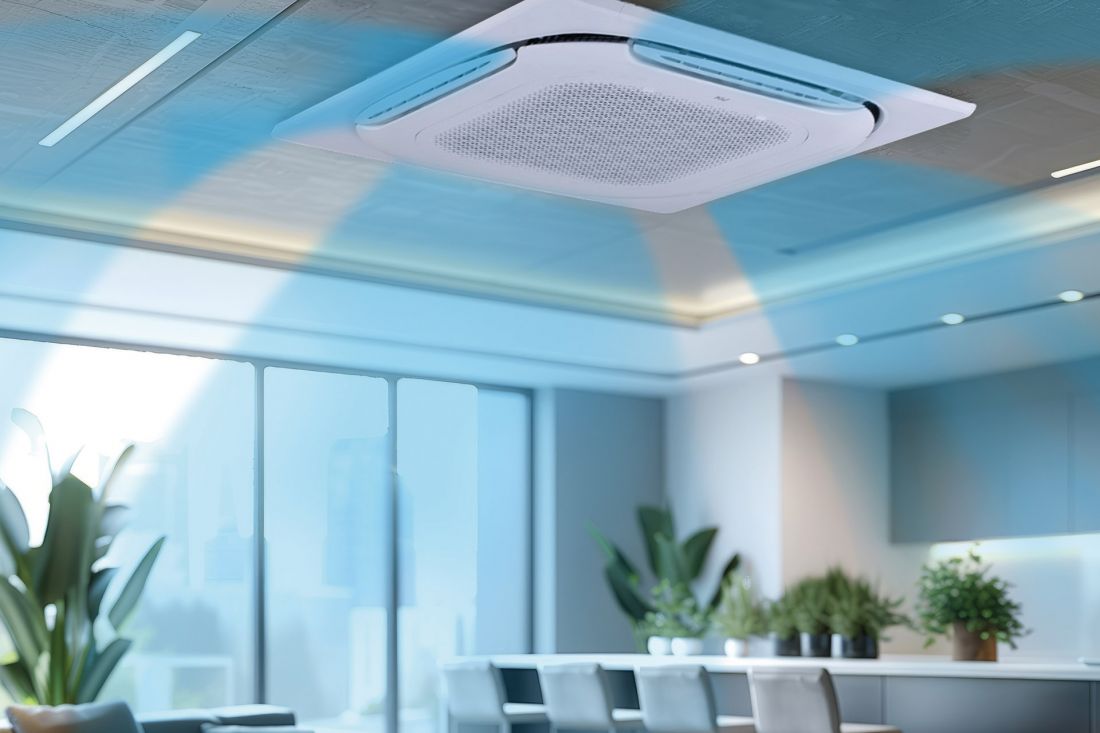

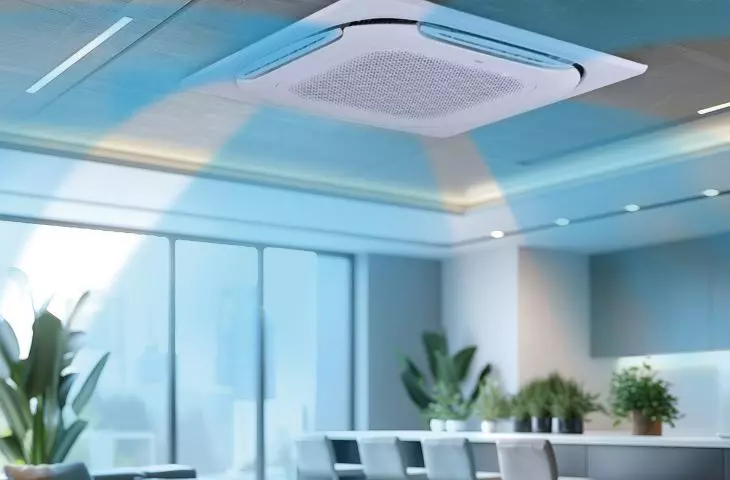

Jednostka kasetonowa 4-stronna Standard
© MDV
Instalacja jako element strategii projektowej
W praktyce projektowej jednym z kluczowych ograniczeń jest przebieg instalacji oraz dostępność przestrzeni technicznych. Quantum oferuje w tym zakresie dużą elastyczność – maksymalna długość instalacji wynosi do 100 m, a różnica wysokości między jednostkami może sięgać 30 m.
Takie parametry pozwalają na swobodne prowadzenie instalacji w budynkach wielokondygnacyjnych, a także w obiektach modernizowanych, gdzie ingerencja w istniejącą strukturę musi być ograniczona. Dodatkowym atutem są kompaktowe wymiary jednostek zewnętrznych, umożliwiające ich transport standardowymi windami oraz montaż w trudno dostępnych lokalizacjach.

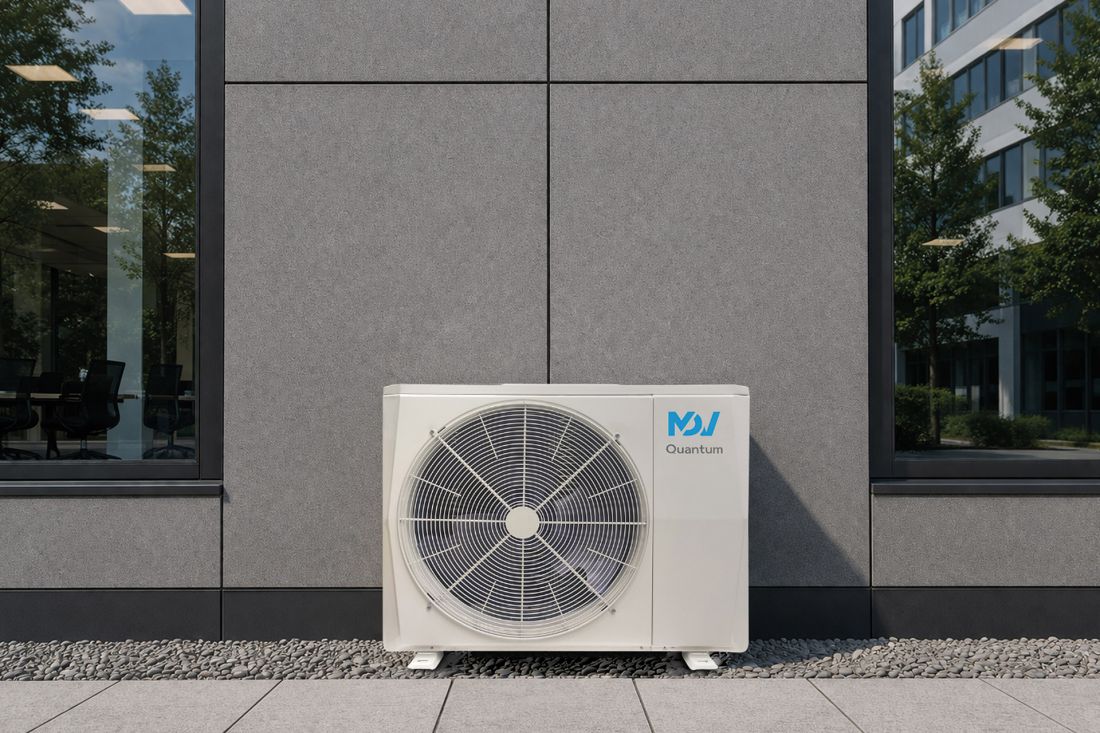

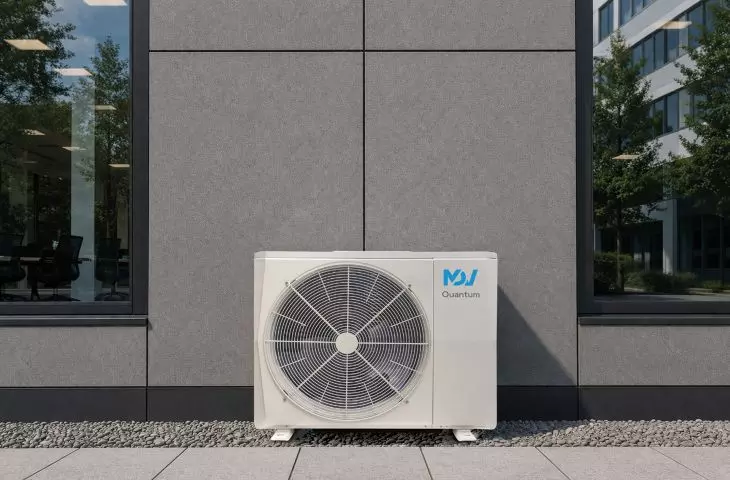

QUANTUM – nowa jakość klimatyzacji, jednostka zewnętrzna
© MDV
Różne scenariusze użytkowania – jeden system
Elastyczność systemu Quantum widoczna jest również w doborze jednostek wewnętrznych. Dostępne są trzy podstawowe typy: ścienne, kasetonowe czterostronne oraz kanałowe wysokiego sprężu, co pozwala dopasować rozwiązanie do charakteru przestrzeni.
Jednostki ścienne znajdują zastosowanie tam, gdzie istotna jest estetyka i niski poziom hałasu – od 27 dB(A). Zastosowana technologia bi-directional Coanda airflow ogranicza bezpośredni nawiew, poprawiając komfort użytkowników.
Kasety czterostronne zapewniają równomierny nawiew w zakresie 360° oraz możliwość indywidualnego sterowania żaluzjami. Dodatkowe ciśnienie statyczne 50 Pa umożliwia ich stosowanie w pomieszczeniach o wysokości do 4,5 m.
W przypadku przestrzeni wymagających ukrycia instalacji zastosowanie znajdują jednostki kanałowe wysokiego sprężu. Zapewniają one stały przepływ powietrza niezależnie od oporów instalacji, a system monitorowania umożliwia ocenę stopnia zabrudzenia filtrów w 10-stopniowej skali.
We wszystkich wariantach standardem są pompki skroplin o wysokości podnoszenia do 1200 mm, co ułatwia projektowanie odwodnienia.
Integracja i zarządzanie instalacją
Współczesne obiekty wymagają integracji systemów technicznych na poziomie zarządzania budynkiem. Quantum umożliwia współpracę z systemami BMS z wykorzystaniem protokołów takich jak Modbus i BACnet. Dostępne jest również sterowanie centralne oraz rozwiązania umożliwiające zdalny monitoring i zarządzanie pracą instalacji.

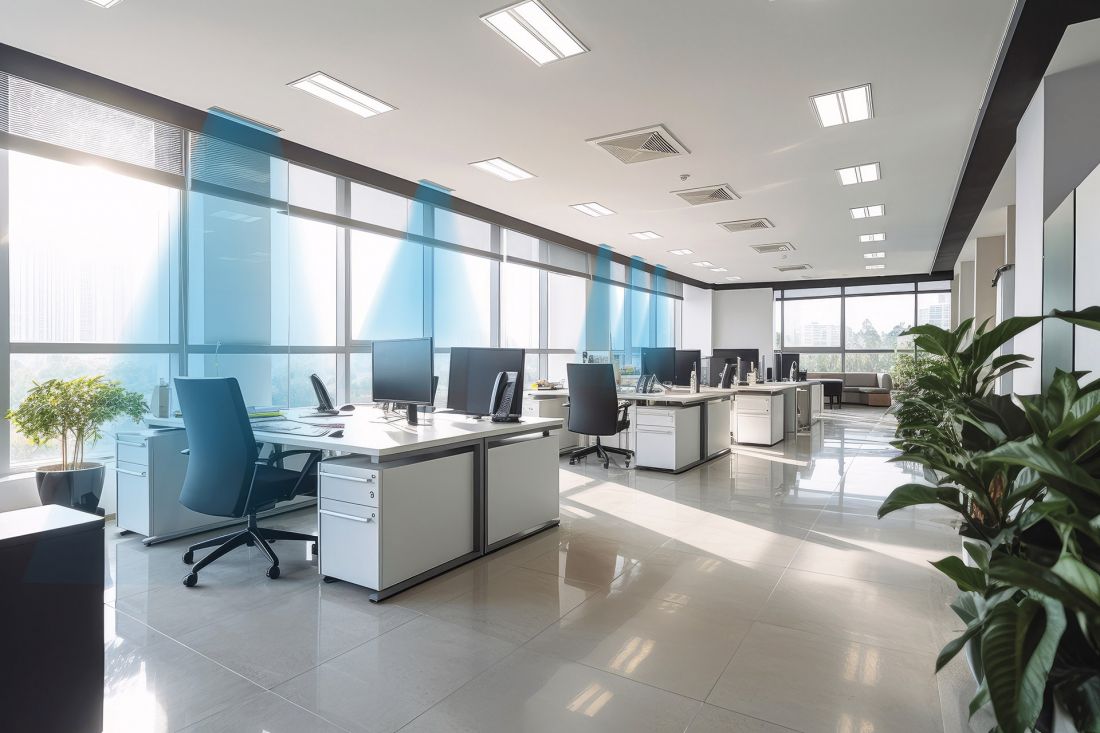

Seria QUANTUM – hybrydowy system SPLIT/MULTI, idealny do biura
© MDV
Technologia wspierająca architekturę
W przypadku systemów HVAC coraz rzadziej mówi się wyłącznie o parametrach technicznych. Równie istotne staje się ich oddziaływanie na projekt architektoniczny oraz proces inwestycyjny. Quantum wpisuje się w ten kierunek, oferując rozwiązanie, które łączy elastyczność konfiguracji, efektywność energetyczną i możliwości integracji.
Dla architekta oznacza to większą kontrolę nad formą budynku i jego zapleczem technicznym. Dla inwestora – optymalizację kosztów i stabilność eksploatacji.
