Pompy ciepła powietrze-woda ze zintegrowanym zbiornikiem na ciepłą wodę użytkową

06 września '21

Pompy ciepła typu split w ofercie Schiessl.
Z cyklu „Ogrzewanie, wentylacja, klmatyzacja — inspiracje i rozwiązania 2021”


Nie ulega wątpliwości, że na przestrzeni ostatnich kilku lat, pompy ciepła powietrze-woda, w skrócie nazywane A2W (Air to Water), przeżywają prawdziwy renesans. Technologia użyta w pompach ciepła A2W, nie jest wynalazkiem ostatnich lat, pierwszą pompę ciepła zamontowano w USA w 1928 roku. A począwszy od lat 70 do końca XX wieku pompy te cieszyły się sporą popularnością w krajach basenu morza Śródziemnego oraz w zachodniej Europie.

Dla naszego regionu, Europy Środkowej, pompy ciepła powietrze-woda stały się atrakcyjne pod względem energetycznym za sprawą dynamicznego rozwoju elektroniki, w ramach której rozwinięto technologię napędów elektrycznych (DC inwerter) oraz poszerzono możliwości sterowania samym urządzeniem. Dzięki temu pompy ciepła A2W charakteryzują się efektywnością nawet przy niskich temperaturach zewnętrznych, dochodzących do –30°C.

Owocem intensywnego postępu technologicznego ostatnich lat jest różnorodność rozwiązań wykorzystujących technologię A2W. Oprócz podstawowego podziału pomp ciepła powietrze-woda na urządzenia monoblok, gdzie wszystkie elementy są zgrupowane w jednej jednostce umieszczonej na zewnętrz budynku oraz urządzenia typu split, na które składa się jednostka zewnętrzna i wewnętrzna zamontowana w budynku, możemy skorzystać z wielu rozwiązań hybrydowych, opartych na tych dwóch podstawowych grupach.

W ofercie firmy Schiessl Polska na szczególną uwagę zasługują pompy ciepła typu split, których jednostka wewnętrzna jest wyposażona w zbiornik ciepłej wody użytkowej. Wśród producentów noszą one skrótową nazwę IWT (Integral Water Tank) lub ALL IN ONE. Dzięki umieszczeniu w jednej obudowie zbiornika CWU (Ciepłej Wody Użytkowej) oraz klasycznej jednostki wewnętrznej otrzymujemy kompaktowe rozwiązanie, umożliwiające znaczną oszczędność miejsca potrzebnego do zamontowania pompy ciepła typu split. Powierzchnia jaką zajmują jest znacznie mniejsza od tej zajmowanej przez standardowe, pełno gabarytowe urządzenia.

Dodatkowe zalety jednostek ze zintegrowanym zbiornikiem, zostaną przedstawione na przykładzie pomp ciepła japońskiej firmy Panasonic oraz koreańskiej firmy LG Electronics.

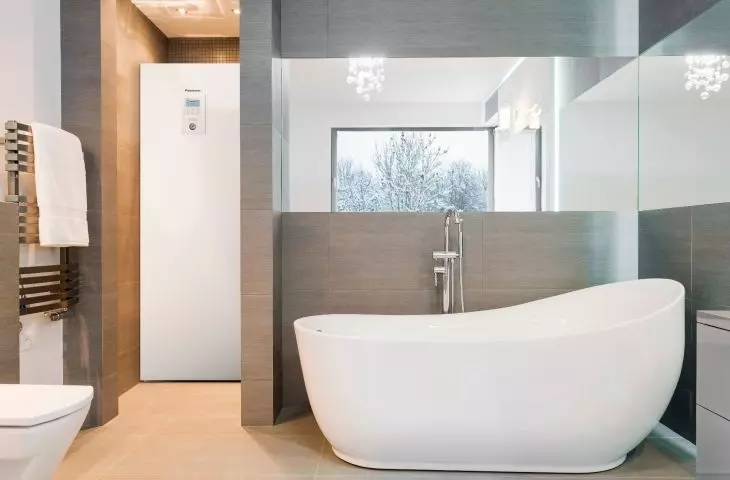

pompa ciepła serii ALL IN ONE Panasonic

© Schiessl

Jednostki wewnętrzne pomp ciepła Panasonic wyposażone w zbiornik CWU w skrócie nazwano ALL IN ONE. Charakteryzują się wysoką jakością wykonania, wyposażone są w bezobsługowy zbiornik CWU o pojemności 180 lit., wykonany ze stali nierdzewnej INOX izolowany panelami
U-Vacua™
. Panasonic U-Vacua™ to zaawansowany próżniowy panel izolacyjny o bardzo niskiej przewodności cieplnej, zapewniający około 19 razy bardziej skuteczną izolację niż standardowa pianka poliuretanowa. Dodatkowo jednostka wyposażona jest w pompę wodną klasy A o zmiennej prędkości obrotowej, filtr magnetyczny z zaworami odcinającymi, naczynie wyrównawcze, przepływomierz wirowy, grzałkę rezerwową, zawór bezpieczeństwa, zawory odpowietrzające, zintegrowany zawór trzydrogowy. Po podłączeniu do sieci wody użytkowej i instalacji centralnego ogrzewania pompa ciepła praktycznie jest gotowa do użytku i nie wymaga dodatkowego wyposażenia.

Pompy ciepła serii ALL IN ONE firmy Panasonic są dostępne w naszej firmie w całym produkowanym przez Panasonic zakresie wydajności grzewczej od 3 kW do 16 kW. Klasa energetyczna pomp ciepła Panasonic, należy do najwyższych A+++ ze współczynnikiem COP dochodzącym do 5,33. Pompy ciepła Panasonic generacji J oraz T-CAP w wykonaniu ALL IN ONE, są w stanie osiągać na wyjściu temperaturę wody na poziomie 60°C.

Firma Panasonic ma dostępne 3 rodzaje jednostek ALL IN ONE. Są to jednostki standardowe, jednostki typu kompakt o obniżonej wysokości, przystosowane do montażu na nich centrali rekuperacyjnej, którą również oferuje firma Panasonic, oraz jednostki które mogą obsługiwać dwie strefy ogrzewania. Jednostki do obsługi dwóch stref, mogą produkować wodę CO o dwóch różnych temperaturach wyjściowych. Przydaje się to w sytuacji gdy mamy w budynku różne rodzaje ogrzewania np. płaszczyznowe i grzejnikowe/klimakonwektorowe. Pompy te mogę również podgrzewać wodę w basenie.

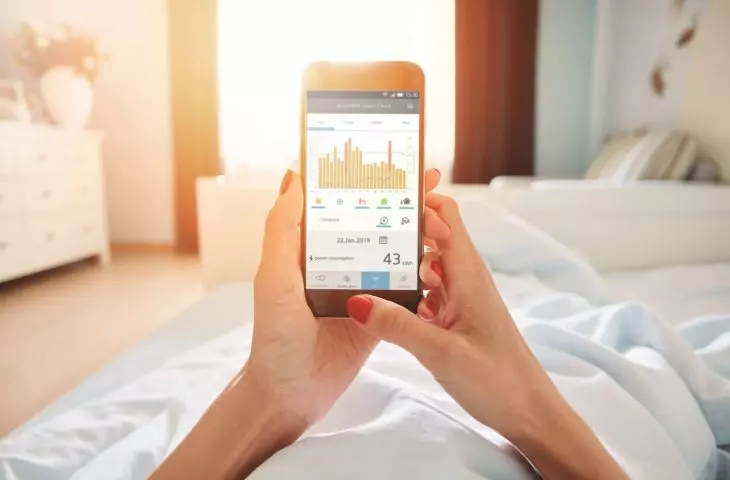

zdalna obsługa pompy ciepła Panasonic

© Schiessl

We wszystkich pompach Panasonic można zastosować moduł do obsługi pompy poprzez urządzenia mobilne. Moduł ten posiada również funkcje serwisowe, dzięki czemu możliwa jest bardzo szybka reakcja serwisu.

Pompy ciepła Panasonic po zastosowaniu karty rozszerzeń, standardowo w taką kartę jest wyposażona jednostka ALL IN ONE przystosowana do obsługi dwóch stref, mogą poprzez zestyk Smart Grid współpracować z panelami fotowoltaicznymi.

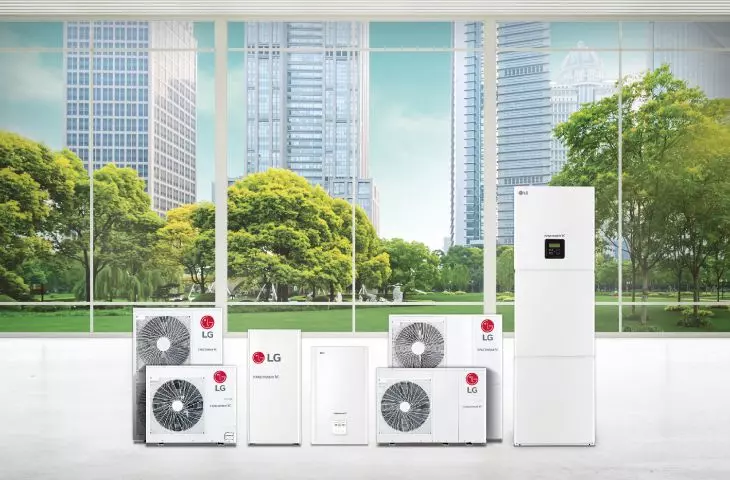

Pompy ciepła firmy LG Electronics ze zintegrowanym zbiornikiem, są nazywane w skrócie IWT. Podobnie jak opisane powyżej pompy Panasonic są wyposażone w zbiornik o pojemności wodnej 200 lit., wykonany ze stali nierdzewnej i zaizolowany pianką poliuretanową. Na wyposażeniu posiadają również pompę obiegową klasy A o zmiennej prędkości obrotowej oraz pozostałe elementy armatury, które w praktyce pozwalają użytkować pompę ciepła od momentu jej podłączenia do instalacji hydraulicznej budynku. Klasa energetyczna pomp ciepła LG Electronics, należy do najwyższych, A+++ z współczynnikiem SCOP dochodzącym do 4,60. Pompy ciepła LG Electronics są wstanie osiągać na wyjściu temperaturę wody na poziomie 65°C.

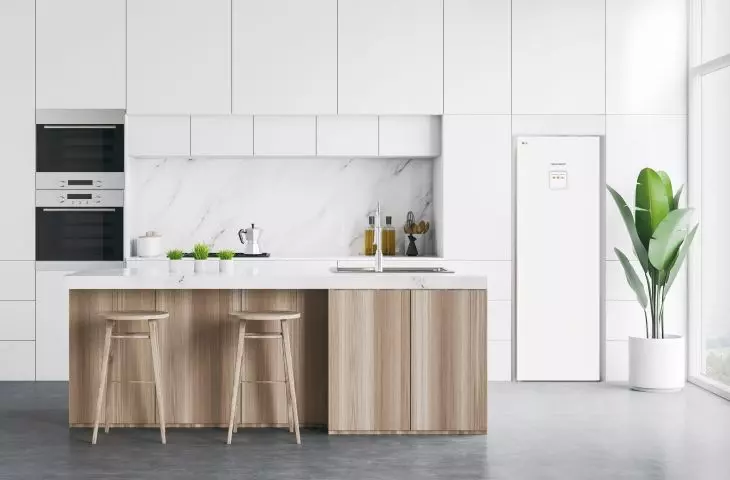

pompa ciepła LG IWT R32

© Schiessl

Pompy IWT są dostępne w zakresie wydajności grzewczej od 5 do 16 kW. Dla większych wydajności grzewczych od 12 do 16 kW, firma LG Electronics opracowała specjalne rozwiązanie w postaci pompy ciepła Hydrosplit IWT. Jest to hybrydowe połączenie standardowego splita z urządzeniem typu monoblok. Jednostka zewnętrzna jest połączona z wewnętrzną za pomocą przewodów hydraulicznych, dzięki czemu zlikwidowano możliwość wycieku czynnika chłodniczego w jednostce wewnętrznej, a idąc dalej wewnątrz budynku. Dzięki temu rozwiązaniu, firma LG udostępniła jednostki IWT pracujące na czynniku R32 w całym zakresie wydajności. Czynnik R32 jest uznawany za ekologiczny z uwagi na niski współczynnik GWP (Global Warming Potential) czyli ma ograniczony wpływ na tworzenie się efektu cieplarnianego.

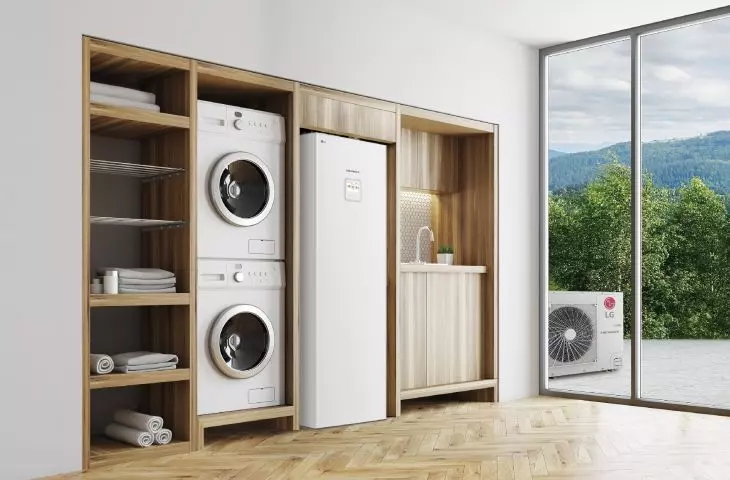

pompa ciepła LG IWT R32

© Schiessl

Pompy ciepła LG Electronics poprzez moduł WiFiaplikacje ThinQ mają możliwość sterowania przez urządzenia mobilne. Sterownik pomp ciepła LG Electronics jest przystosowany do obsługi dwóch stref grzewczych. Pompy ciepła LG Electronics Hydrosplit IWT posiadają funkcję blokady stanu energii, która umożliwia użytkownikowi wykorzystanie jak największej ilości własnej energii odnawialnej, produkowanej przez panele fotowoltaiczne. Umożliwia ona zmianę wartości zadanych w zależności od sygnału wejściowego z systemu magazynowania energii (ESS) lub innego urządzenia zewnętrznego za pomocą wejść Modbus lub cyfrowych 230V.


Więce jinformacji na stronie firmy SCHIESSL POLSKA Sp. z o.o. w portalu A&B.
