Przełom w montażu gniazdek elektrycznych

09 października '23

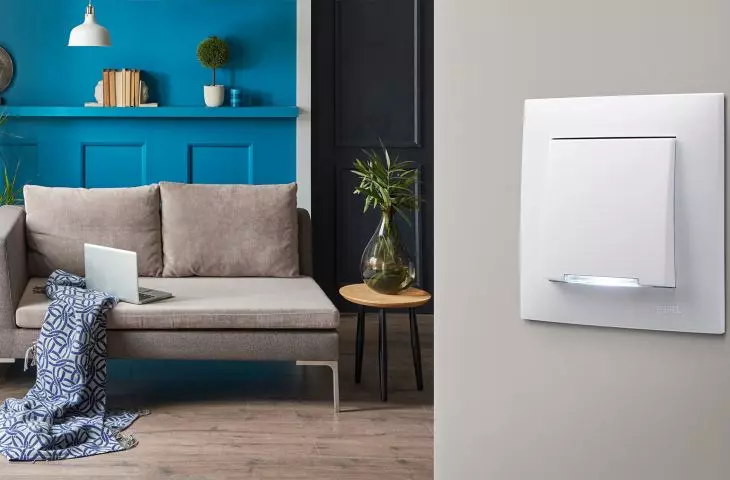

Seria Szafir – przełom w montażu gniazdek elektrycznych

Seria Szafir to innowacyjne rozwiązania montażowe usprawniające i przyspieszające prace instalacyjne. Jej wyszukany i kompaktowy design oraz ponadczasowa kolorystyka idealnie wpasuje się w każde wnętrze. Niewielka wysokość produktów powoduje, iż osprzęt estetycznie przylega do ściany i rewelacyjnie się prezentuje.

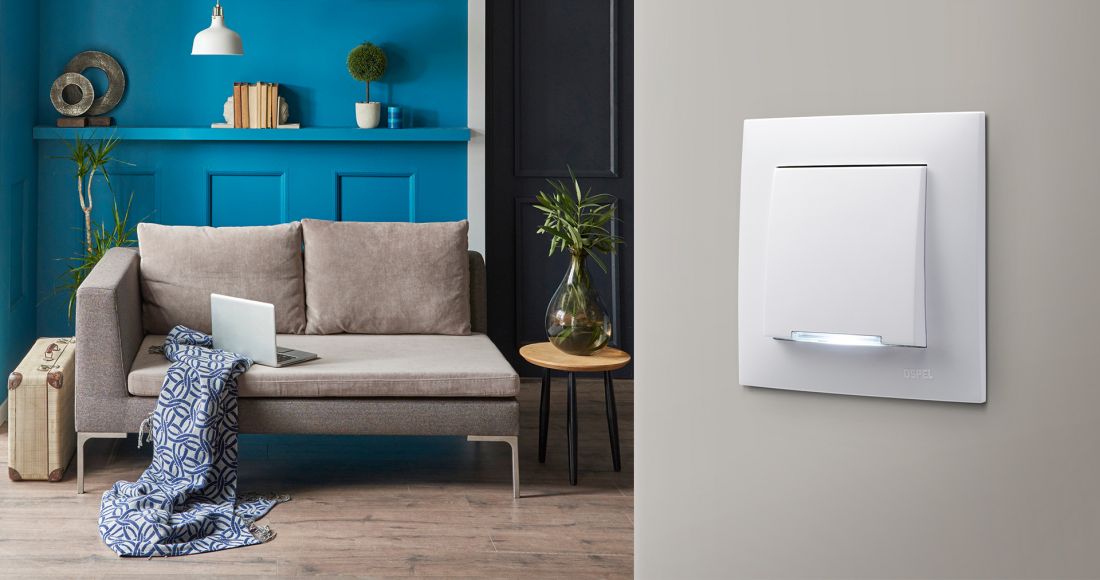

Seria Szafir – przełom w montażu gniazdek elektrycznych

Seria Szafir – przełom w montażu gniazdek elektrycznych

© OSPEL

Seria Szafir jest wynikiem przemyślanego i innowacyjnego podejścia do montażu osprzętu elektrycznego. Pierwszą rzeczą, jaką dostrzegą nie tylko zawodowcy jest to, że produkt ten oferuje bardzo dużo miejsca na ułożenie przewodów.

W serii Szafir zastosowano mostek z tworzywa, który posiada na swym obwodzie zaczepy, zapewniające idealne wzajemne ułożenie gniazdek i włączników podczas ich instalacji w zestawach wielokrotnych.

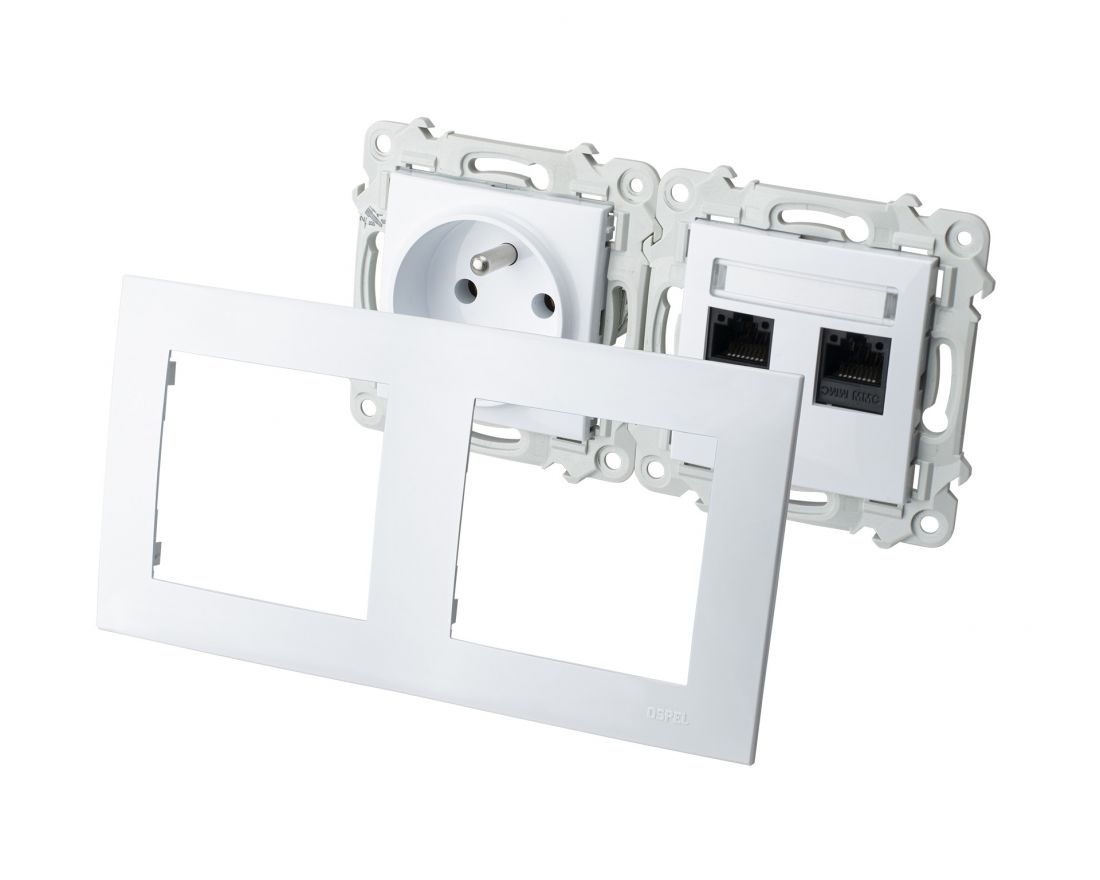

Nowoczesna metoda mocowania ramek

Nowoczesna metoda mocowania ramek

© OSPEL

W serii zaproponowano innowacyjną metodę mocowania ramek zewnętrznych. Nie ma potrzeby demontowania pokryw zewnętrznych, wystarczy po prostu zdjąć ramkę. Ta nowoczesna metoda mocowania ramek umożliwia wymianę gniazdka lub włącznika w zestawie bez konieczności demontażu pozostałych. Dodatkowo ramka zewnętrzna jest wyposażona w multi-zaczepy, które umożliwiają precyzyjne dopasowanie do ściany niwelując wszelkie krzywizny i niedoskonałości powierzchni.

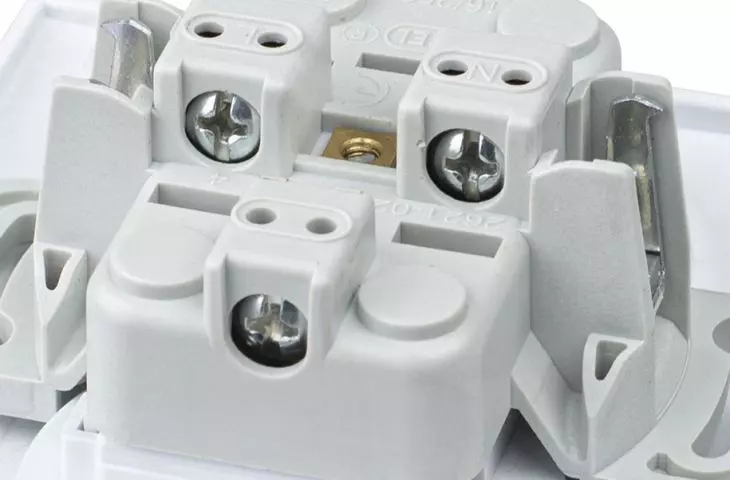

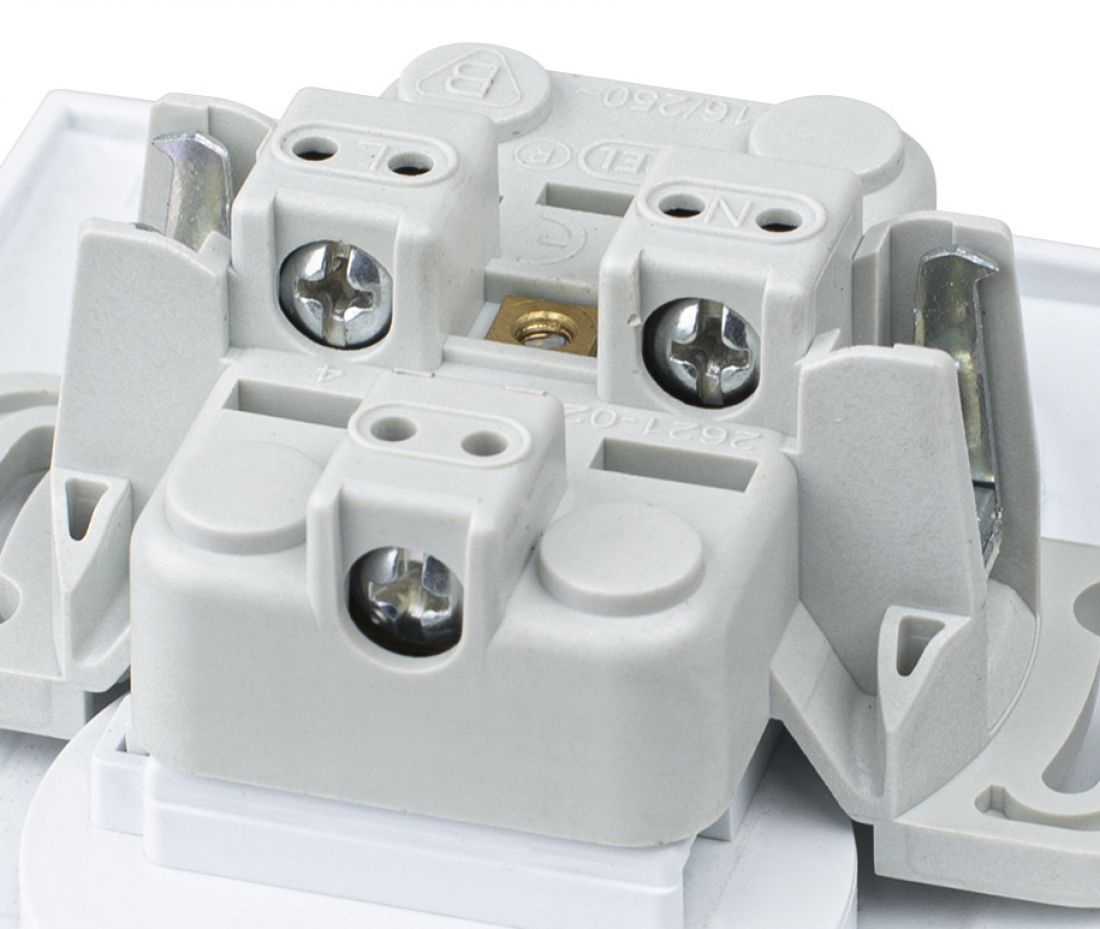

Wkręty usytuowane w jednym kierunku

Wkręty usytuowane w jednym kierunku

© OSPEL

Kolejnym atutem jest zupełnie nowa konstrukcja osprzętu. W serii Szafir budowa łączników, gniazd wtyczkowych pojedynczych oraz gniazd specjalistycznych umożliwia ich przykręcenie do puszki instalacyjnej bez uprzedniego demontażu pokryw zewnętrznych. Sam montaż pokryw zewnętrznych gniazd pojedynczych i specjalistycznych odbywa się za pomocą precyzyjnych zaczepów „na klik”. W łącznikach zastosowano zaciski bezgwintowe, a ergonomiczne przyciski zwalniające zapewniają łatwy i szybki demontaż przewodu z zacisku. W wersji z podświetleniem znajduje się ledowe podświetlenie w kolorze białym lub szafirowym.

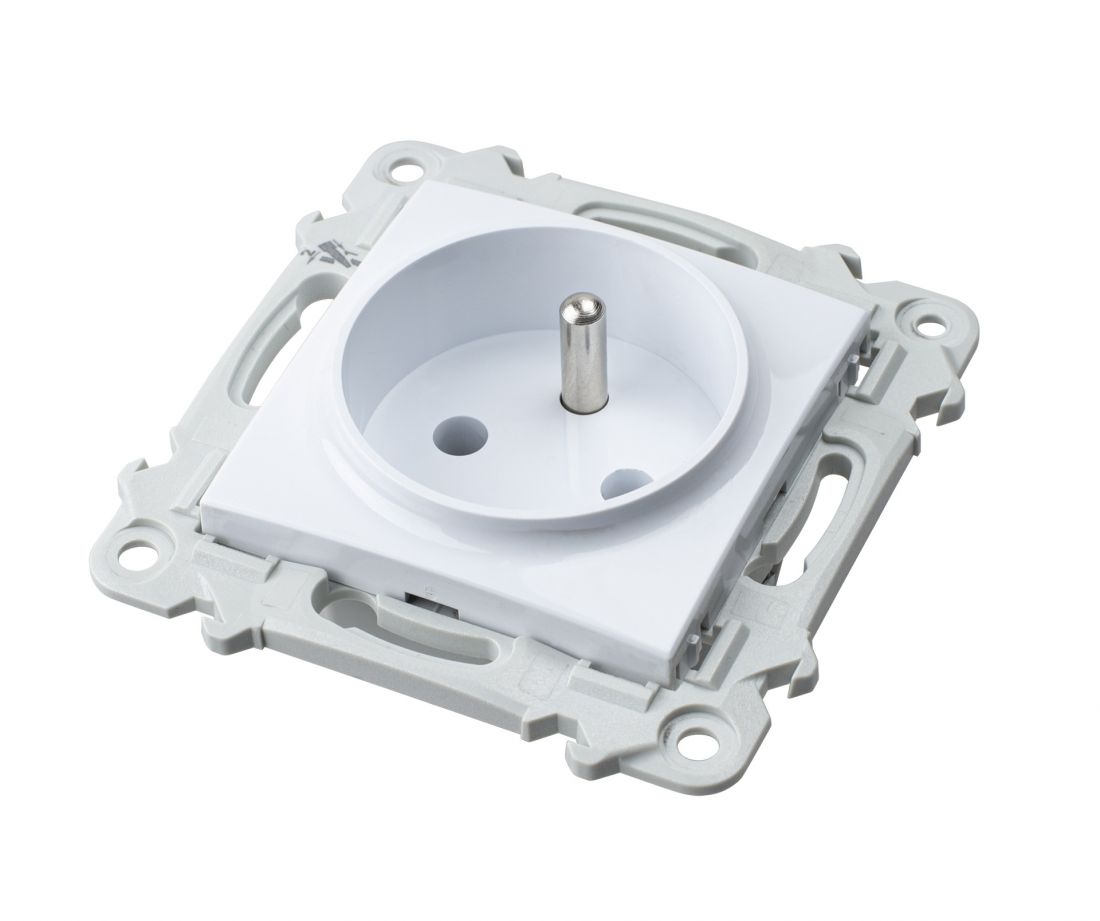

Pokrywa gniazd pojedynczych montowana na „klik”

Pokrywa gniazd pojedynczych montowana na „klik”

© OSPEL

W serii zastosowano prostopadłe wprowadzenie przewodów do zacisków, co eliminuje możliwość ich wysunięcia się podczas przykręcania produktu do puszki instalacyjnej. W gniazdach wtyczkowych wkręty zacisków są fabrycznie odkręcone, wstępnie przygotowane do instalacji przewodów i zabezpieczone przed wykręceniem.

Gniazdka i łączniki serii Szafir estetycznie przylegają do ściany i optymalnie prezentują się w każdym wnętrzu. W serii Szafir zaproponowano cztery warianty kolorystyczne: ponadczasową biel, nowoczesne srebro, szary mat i czarny metalik. Ramki do serii Szafir są ramkami uniwersalnymi umożliwiającymi montaż produktów, zarówno w wersji poziomej, jak i pionowej.

Seria Sonata Touch

Sonata Touch to seria nowoczesnych łączników elektronicznych do sterowania oświetleniem wyposażonych w szklany panel dotykowy. Dyskretne dwubarwne podświetlenie stref sterowania na panelach dotykowych podkreśla prestiżowy charakter produktu, ułatwiając jednocześnie lokalizację łącznika w warunkach nawet całkowitego zaciemnienia.

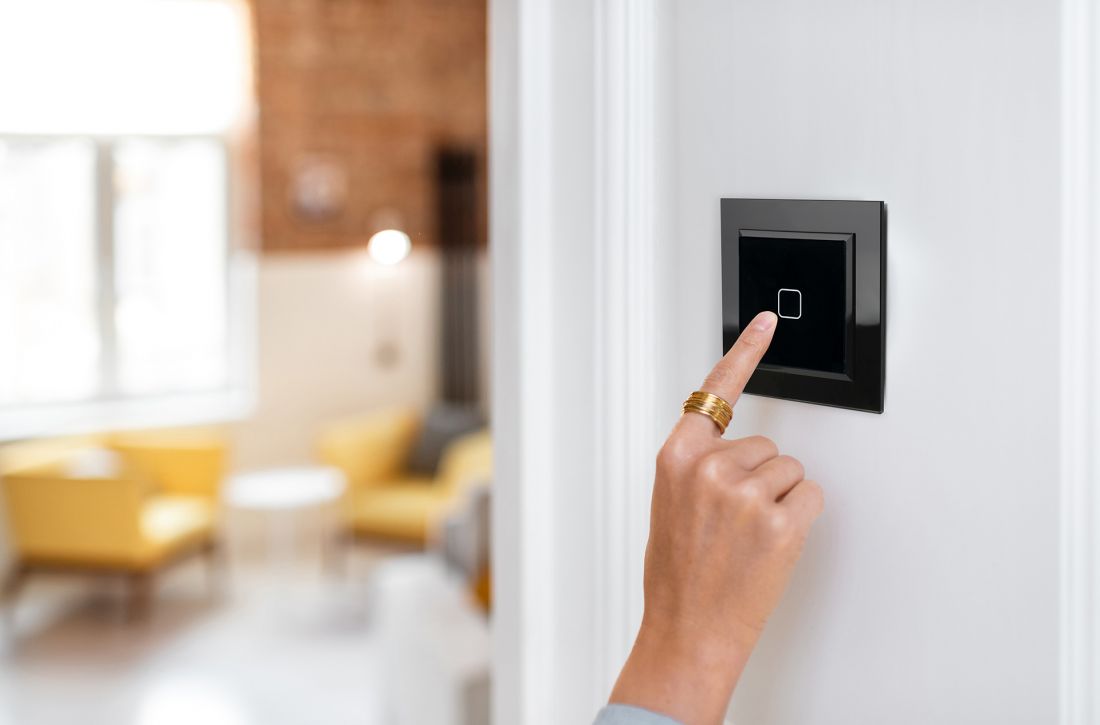

Funkcja załączania zbliżeniowego

Funkcja załączania zbliżeniowego

© OSPEL

Dzięki nowoczesnej konstrukcji elektroniki paneli sterowania (czułość detekcji, szybkość zadziałania układu) osiągnięto niezwykle wysoką kulturę pracy łączników, która osiągnęła poziom niedostępny dla tradycyjnego osprzętu mechanicznego. Najwyższej jakości komponenty elektroniczne użyte do budowy łączników dotykowych Sonata Touch gwarantują ich stabilną i długoletnią pracę. Trwałość użytych w modułach wykonawczych przekaźników (uzależniona od rodzaju i mocy zastosowanego źródła światła) może sięgnąć nawet 1 mln cykli.

Łączniki Sonata Touch można montować w tradycyjnych instalacjach dwuprzewodowych, gdyż do prawidłowej pracy nie potrzebują one przewodu neutralnego N. Łączniki posiadają możliwość załączenia i wyłączenia oświetlenia bez konieczności dotyku panelu szklanego. Wystarczającym jest zbliżenie palca na odległość ok 0,5 cm do odpowiedniego pola na szklanym panelu sterującym.

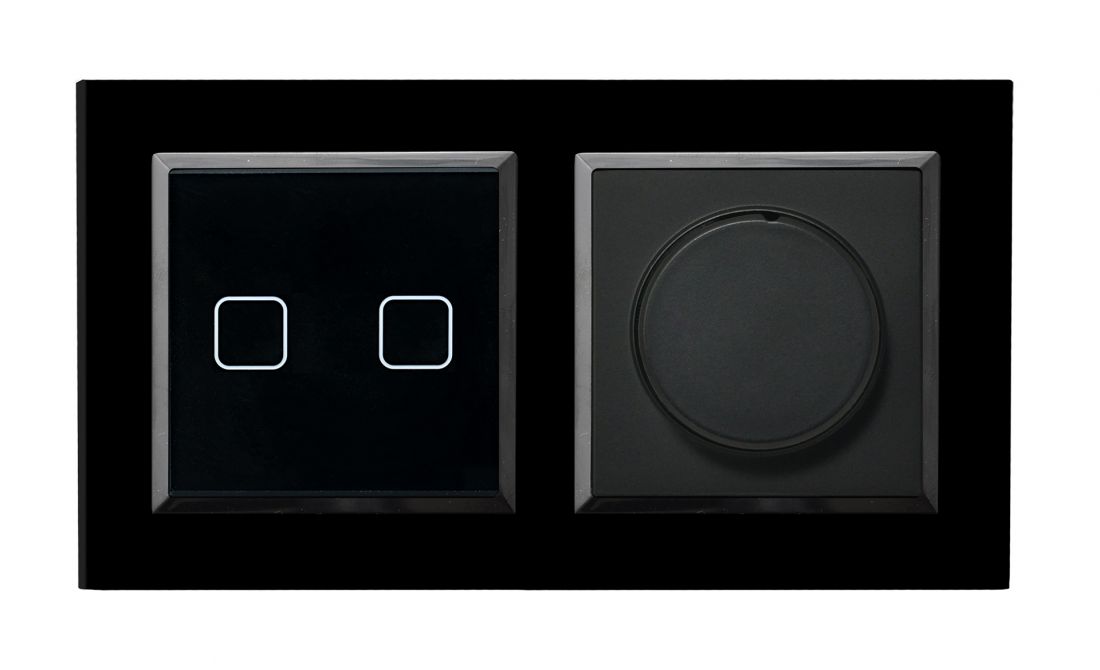

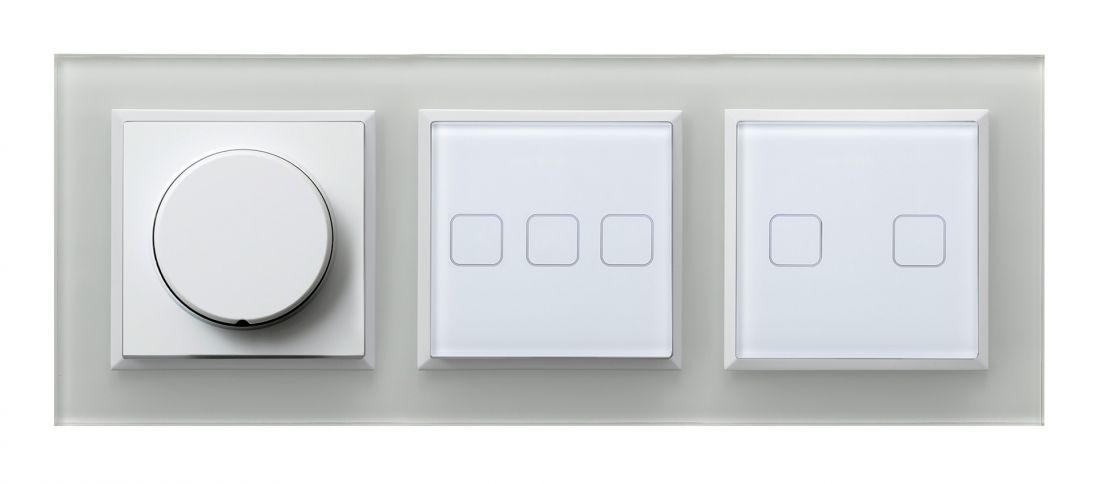

Sonata Touch – przykładowy zestaw

Sonata Touch – przykładowy zestaw

© OSPEL

Seria Sonata Touch została zaprojektowana w sposób umożliwiający jej implementację zarówno do nowych jak i do tradycyjnych (dwuprzewodowych) instalacji elektrycznych. Zasilanie modułów (doprowadzenie bieguna neutralnego) odbywa się poprzez włączony do obwodu odbiornik, zatem zamiana tradycyjnego łącznika na dotykowy nie pociąga za sobą żadnej przebudowy toru prądowego. Nowoczesna konstrukcja układów elektronicznych, jak również podświetlenie stref sterowania wykonane w technologii LED zapewnia (w stanie czuwania) minimalne zużycie energii elektrycznej. Dzięki możliwości programowania łączników dotykowych w istotny sposób rozbudowano ich funkcjonalność.

Sonata Touch – przykładowy zestaw

Sonata Touch – przykładowy zestaw

© OSPEL

Przykładowo, łącznik dwuobwodowy z funkcją łącznika schodowego po odpowiednim skonfigurowaniu może realizować układy połączeń: 6+6, 6+1, 7+7, 7+1, 7+6. Uzyskiwanie wspomnianych funkcji odbywa się poprzez definiowanie połączeń elektrycznych pomiędzy poszczególnymi punktami sterowania. Dwusystemowy sposób mocowania modułów (wkręty i pazurki), umożliwia ich zainstalowanie nawet w puszkach podtynkowych niewyposażonych we wkręty montażowe. Solidny i łatwy montaż pokryw zewnętrznych realizowany jest za pomocą specjalnych minizaczepów, które wydatnie wpływają na skrócenie czasu instalacji.

Więcej informacji na stronie firmy OSPEL S.A. w portalu A&B.
