We wszystkich pomieszczeniach, w których istnieje ryzyko pojawienia się gazów toksycznych lub wybuchowych, należy rozważyć instalację systemu detekcji gazu. Konieczność zastosowania takiego rozwiązania może wynikać wprost z przepisów prawa. Jedne z najważniejszych aktów prawnych to Rozporządzenie Ministra Spraw Wewnętrznych z dnia 7 czerwca 2010 r., w sprawie ochrony przeciwpożarowej budynków oraz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. z późniejszymi zmianami w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

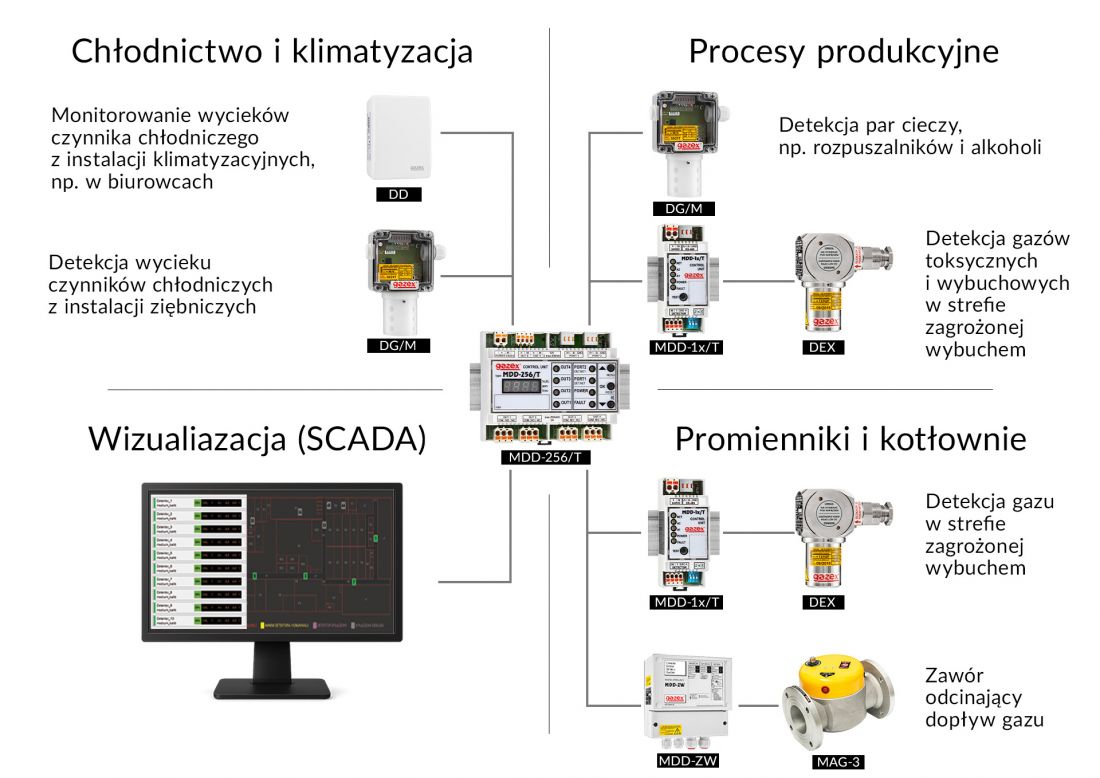

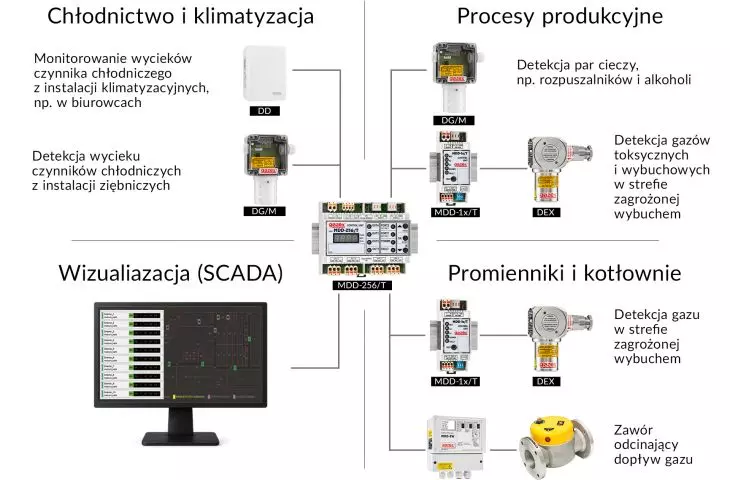

Cyfrowy System Detekcji Gazów CSDG®
© GAZEX
Na przykład to pierwsze klasyfikuje urządzenia zabezpieczające przed powstawaniem wybuchu i ograniczające jego skutki jako urządzenia przeciwpożarowe. To drugie nakazuje stosowanie urządzeń sygnalizacyjno-odcinających we wszystkich pomieszczeniach, w których sumaryczna moc grzewcza urządzeń gazowych przekracza 60 kW. Urządzenie sygnalizacyjno-odcinające to system detekcji gazu sprzężony z zaworem odcinającym.
W nowo budowanych obiektach montaż systemów detekcji jest przewidziany już na etapie projektowania, w istniejących budynkach często jest wymogiem ubezpieczyciela lub rzeczoznawcy ds. przeciwpożarowych.
W mniej wymagających obiektach i niższym zagrożeniu niebezpiecznymi gazami warto stosować autonomiczne detektory gazów z podstawowymi możliwościami sterowania sygnalizacją, wentylacją i innymi urządzeniami wykonawczymi. Dla wygody mogą oferować cztery urządzenia w jednym (Detektor gazów; Moduł sterujący z wyjściami stykowymi i napięciowymi; Sygnalizator optyczny i dźwiękowy; Zasilacz). Dobrym przykładem jest nowy detektor WG/Fx firmy Gazex.
Z drugiej strony cyfrowe systemy detekcji gazów (np. CSDG® firmy Gazex) znajdują szerokie zastosowanie w obiektach wielkokubaturowych takich jak hale przemysłowe, hale magazynowe, czy garaże podziemne. CSDG® jest systemem uniwersalnym – można go swobodnie rozbudowywać, modyfikować, zmieniać jego funkcjonalność. Umożliwia konfigurację zarówno małych systemów składających się z modułu nadzorczego i kilku detektorów, jak i budowę rozległych systemów złożonych z kilkuset urządzeń. Firma Gazex ma w ofercie pełną gamę gazów stosowanych w przemyśle, co pozwala na stosowanie jednego CSDG® i jego dowolną rozbudowę w razie potrzeby

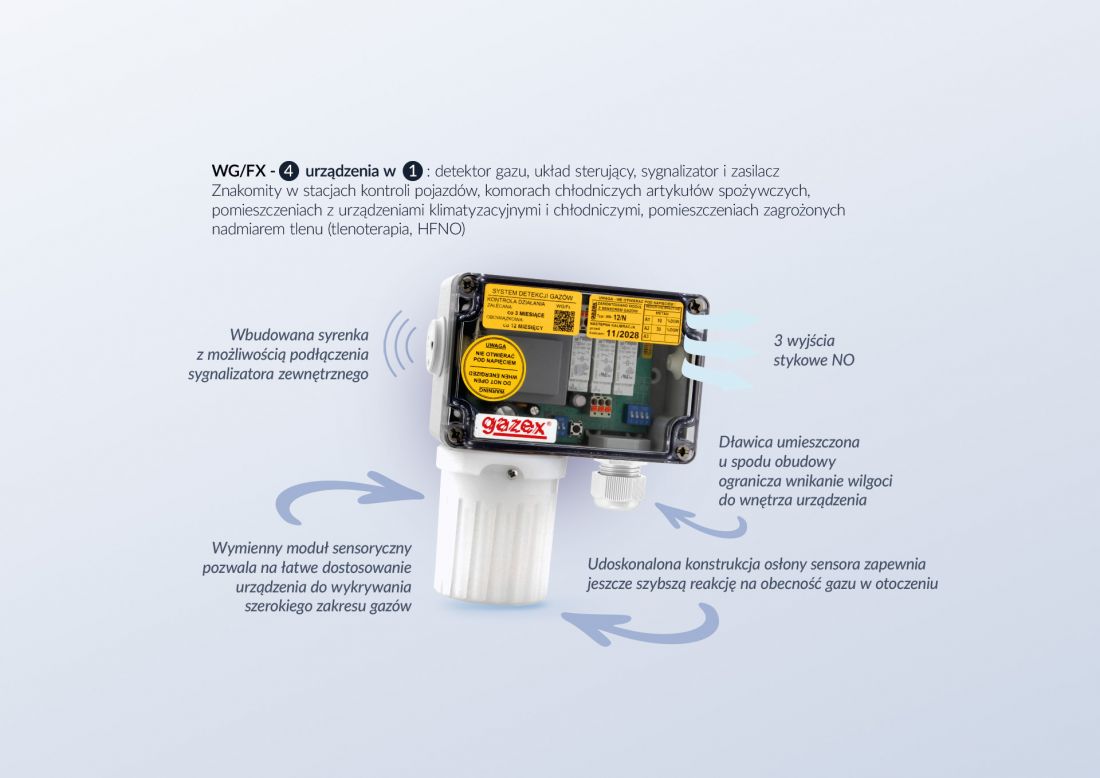

Progowy, autonomiczny detektor gazów WG/Fx
© GAZEX
Architektura Cyfrowego Systemu Detekcji Gazu
Architektura CSDG® oparta jest o 3 grupy produktowe: moduły nadzorcze (np. MDD-256/T), detektory gazów (DG/M lub DG-EN/M oraz DEX do stref ATEX w połączeniu z modułem MDD-1) oraz urządzenia wykonawcze takie jak zawory odcinające (MAG-3), modemy GSM (GSM-M8), moduły wizualizacyjne (MDD-L32/T) czy sterujące innymi systemami w budynku poprzez wyjścia stykowe lub napięciowe (MDD-C32/T).
System powinien mieć strukturę logiczną podzieloną na grupy tak, aby w obrębie każdej grupy można było realizować niezależne funkcje alarmowe i sterujące przy pomocy modułów wykonawczych.
CSDG® firmy Gazex jest systemem rozproszonym, w którym elementy komunikują się ze sobą cyfrowo w standardzie RS-485 zgodnie z protokołem Modbus RTU. Moduł nadzorczy MDD-256/T gromadzi i analizuje dane pomiarowe oraz steruje modułami wykonawczymi. Moduł można podłączyć bezpośrednio do systemu zarządzania obiektem BMS poprzez wyjścia analogowe i magistralę lub pośrednio poprzez konwerter sygnałów i dowolny komputer.
Konwerter sygnałów cyfrowych MDD-CV/T umożliwia połączenie dowolnego komputera PC/laptopa z portem RS-485 modułu sterującego MDD-256/T. Po zainstalowaniu programu MDD256 View, użytkownik otrzymuje dostęp do sterowania wybranymi funkcjami modułu MDD-256/T. Poprzez aplikację MDD256 View możliwe jest ustawianie parametrów poszczególnych detektorów i urządzeń podłączonych do magistrali cyfrowej. Gazex oferuje mapę rejestrów systemu, co pozwala na integrację z dowolnym systemem BMS.
CSDG® można rozbudować o system wizualizacji w oparciu o oprogramowanie Scada Promotic. Aplikacja monitoruje i kontroluje pracę poszczególnych elementów systemu detekcji gazu na ekranie monitora. Rejestruje i archiwizuje stany alarmowe w zdefiniowanych grupach, wyświetla bieżące alarmy, umożliwia przeglądanie historii zdarzeń.
Aby stacjonarny system detekcji gazów pracował prawidłowo muszą być spełnione 4 podstawowe warunki:
- Właściwy dobór urządzeń uwzględniający warunki panujące w monitorowanym obiekcie oraz potrzeby użytkowników.
- Właściwy wybór miejsc instalowania detektorów.
- Prawidłowe wykonanie instalacji systemu.
- Prawidłowa, zgodna z instrukcją i zdrowym rozsądkiem eksploatacja systemu.
Systemy detekcji gazów są krytycznym elementem bezpieczeństwa, dlatego ich dobór, instalację i serwis warto skonsultować z ekspertami (np. z doradztwem technicznym Gazex).
