Kompletna maszynownia w jednym urządzeniu
Wentylacyjna pompa ciepła QE – to fenomenalne rozwiązanie od szwedzkiego producenta QVANTUM oferujące możliwość wentylacji pomieszczeń z odzyskiem ciepła (rekuperacją), podgrzewu ciepłej wody użytkowej oraz grzania i chłodzenia budynku wykorzystując systemy płaszczyznowe lub klimakonwektory. Wszystko to zamknięte w jednym urządzeniu, w postaci kompaktowej centrali zajmującej mniej niż 0,4 m² powierzchni podłogi, co jest szczególnie ważne w budynkach o niewielkiej powierzchni mieszkalnej.

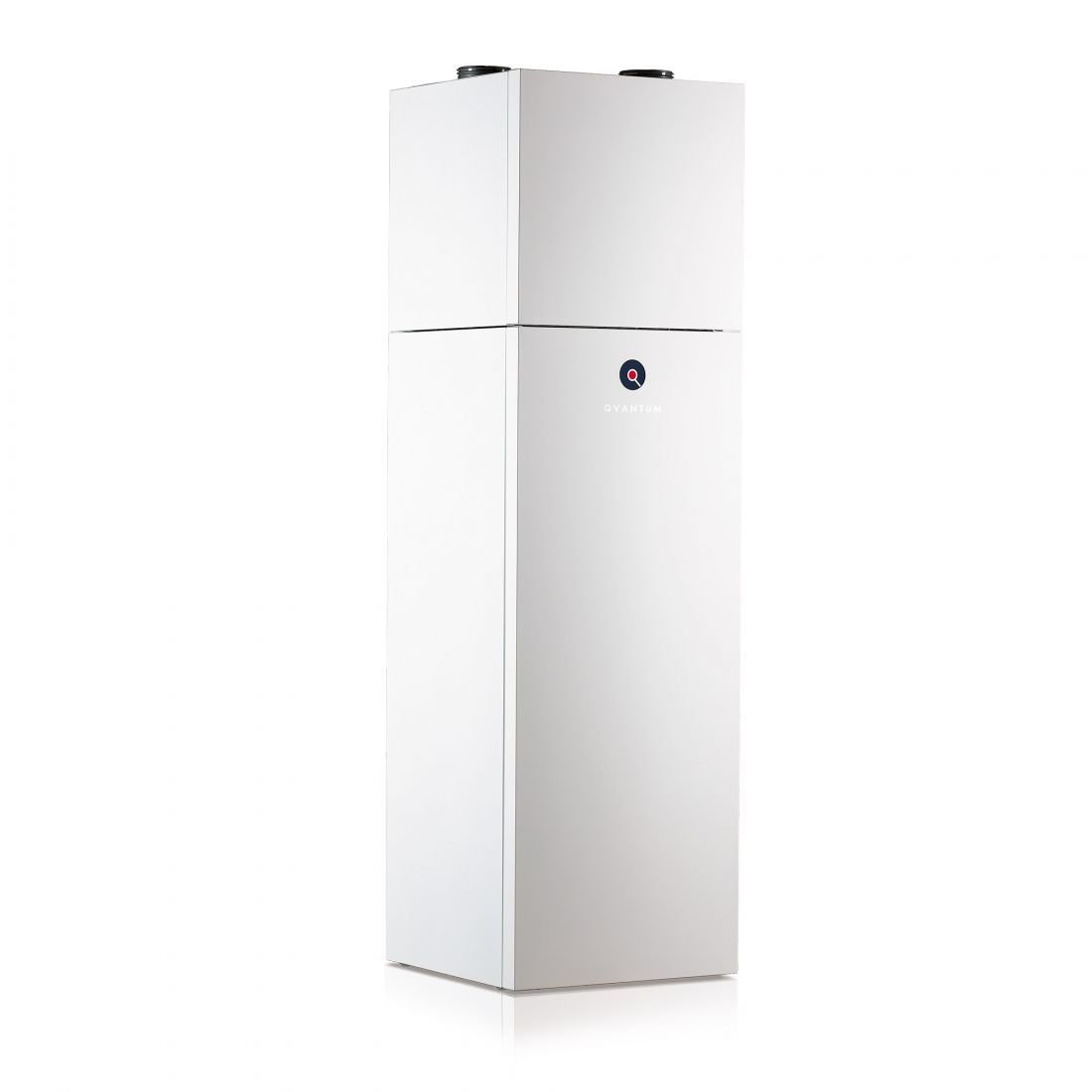

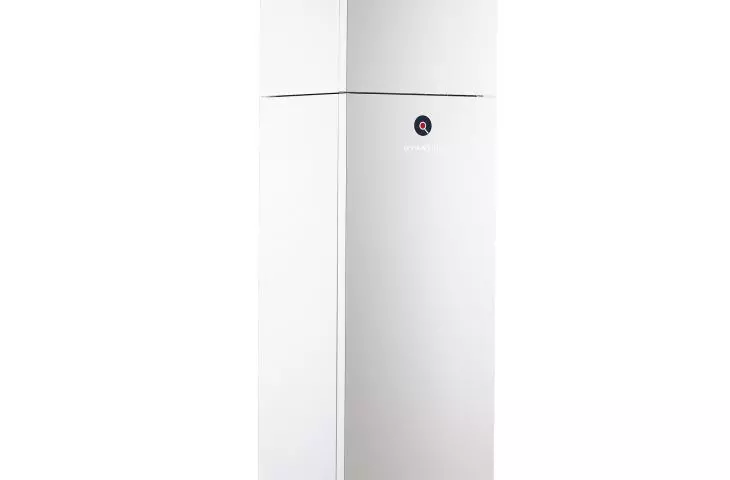

Pompa wentylacyjna QVANTUM QE
© QVANTUM
W przypadku pompy wentylacyjnej QE nie ma potrzeby instalacji jednostki zewnętrznej, dzięki czemu nie trzeba martwić się o hałas, odprowadzenie skroplin czy odległość od działki sąsiada. Instalacja staje się łatwiejsza i szybsza, a inwestor zyskuje dodatkową przestrzeń na zewnątrz budynku. Warto wspomnieć, że pompa ciepła QE nie wymaga dodatkowego, oddzielnego zasobnika c.w.u., a sam proces przygotowania ciepłej wody użytkowej przebiega w sposób higieniczny – woda podgrzewana jest przepływowo poprzez wbudowany w urządzenie wymiennik płytowy (ogranicza to możliwość wystąpienia bakterii Legionella). Pompa ciepła QE oferowana w dwóch wariantach mocowych 4 kW oraz 6 kW, dedykowana jest do budownictwa energooszczędnego, a w szczególności budownictwa modułowego, szkieletowego i prefabrykowanego.
Zadania i funkcje
Podstawowym zadaniem pompy ciepła QE jest zapewnienie odpowiedniej wentylacji pomieszczeń w budynku oraz odzysk energii dla zaspokojenia potrzeb ogrzewania budynku oraz zapewnienia komfortu ciepłej wody użytkowej. Źródłem energii jest powietrze wentylacyjne wywiewane z budynku (powietrze zużyte) zawierające dużą ilość energii skumulowanej w budynku, co w przypadku klasycznej wentylacji grawitacyjnej jest stratą, którą musimy uzupełnić standardowym źródłem ciepła. Jednym słowem pompa QE odzyskuje i ponownie wykorzystuje energię powietrza zużytego wykorzystując do tego moduł chłodniczy z płynnie regulowaną inwerterową sprężarką.

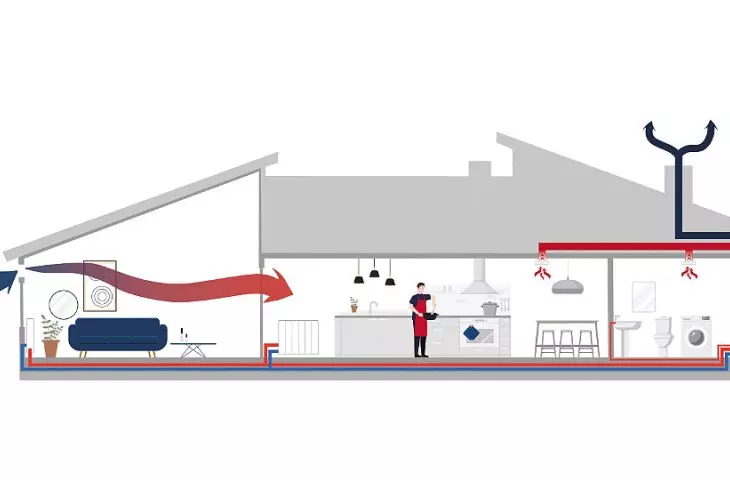

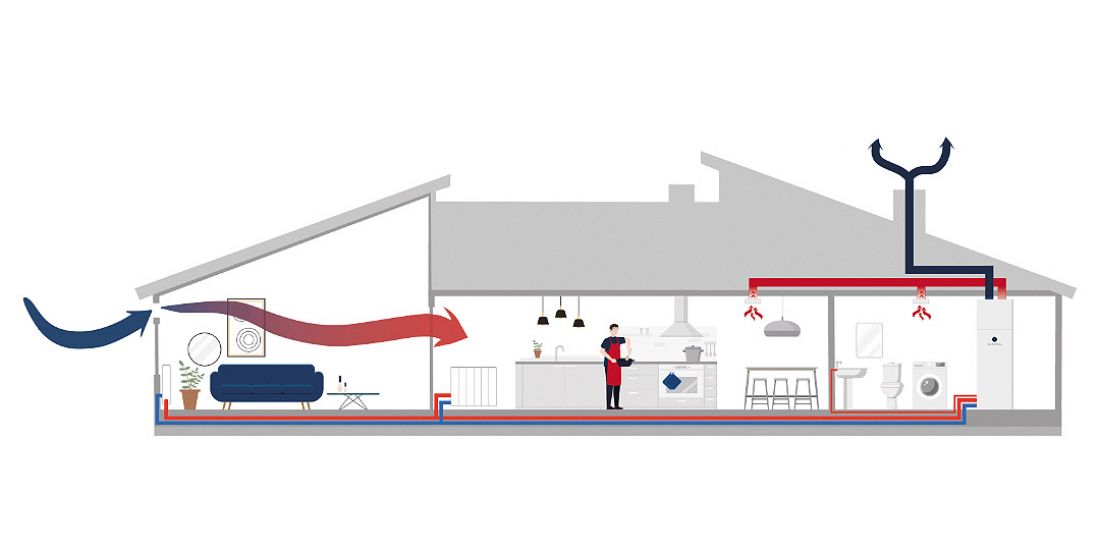

Rys. 1 – Zasada działania wentylacyjnych pomp ciepła – układ podstawowy z nawiewnikami
© QVANTUM
Rozwiązanie wentylacji dopasowane do indywidualnych preferencji
Pompa ciepła QE może pracować w dwóch wariantach wentylacji budynku. Pierwszym podstawowym wariantem jest pobór powietrza zużytego z tzw. pomieszczeń brudnych (kuchnia, łazienka, WC, wiatrołap). Powoduje to powstanie niewielkiego podciśnienia w budynku, które powoduje zasysanie powietrza świeżego przez nawiewniki ścienne lub okienne zamontowane w pozostałych pomieszczeniach. Dzięki takiemu rozwiązaniu otrzymujemy pełne przewietrzanie wszystkich pomieszczeń tak jak w przypadku wentylacji grawitacyjnej, z tą różnicą, że po drodze odzyskujemy energię z powietrza do ponownego wykorzystania. (Rys. 1)
Wariant drugi zakłada wykonanie pełnej wentylacji mechanicznej wywiewno-nawiewnej w budynku. Do takiego rozwiązania niezbędny jest dodatkowy moduł QS, który wyposażony jest w dodatkowy wentylator nawiewny. Świeże powietrze zanim trafi do pomieszczeń jest wstępnie podgrzewane przez hydrauliczną nagrzewnicę zabudowaną w module, która do podgrzewu wykorzystuje energię z instalacji c.o. wcześniej odzyskaną z powietrza wywiewanego. (Rys. 2)

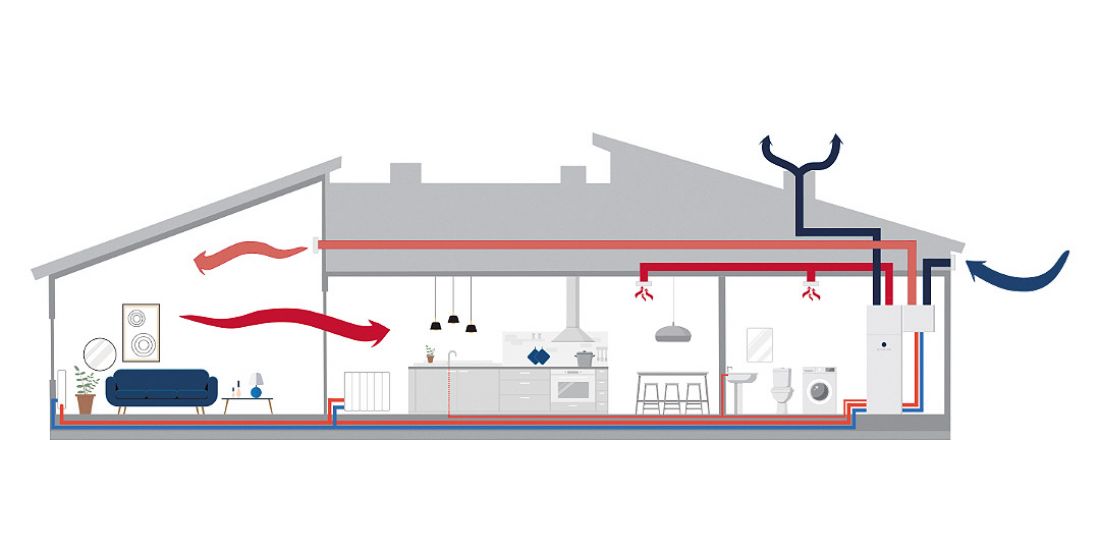

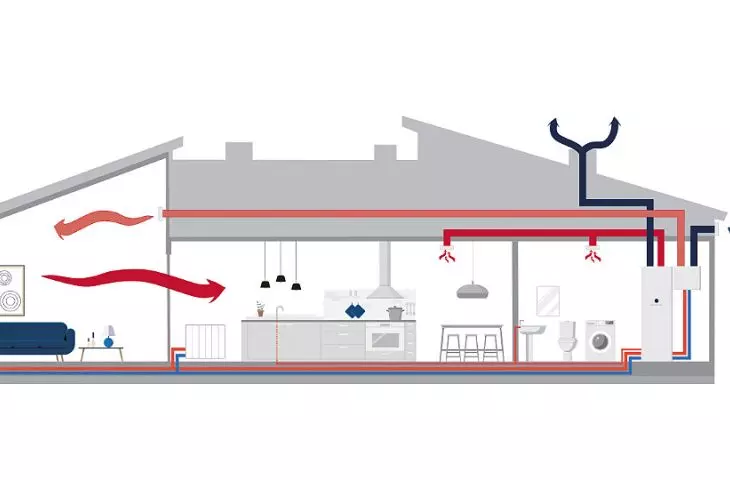

Rys. 2 – Zasada działania wentylacyjnych pomp ciepła – układ rozbudowany z modułem nawiewnym QS
© QVANTUM
Bateria termiczna – krok w przyszłość w magazynowaniu energii (flexready)
Energia odzyskana z powietrza wentylacyjnego jest kumulowana w 175-litrowym zbiorniku akumulacyjnym urządzenia, który możemy traktować jako baterię termiczną i wykorzystywać na potrzeby podgrzewu CWU i grzania c.o. Sama bateria pełni również funkcję magazynu energii w elastycznym rynku energii. Funkcja ta polega na współpracy automatyki pompy ciepła z dynamicznymi taryfami w sieci energetycznej. Urządzenie wykorzystując protokół, API reaguje na zmiany cen energii elektrycznej i akumuluję energię cieplną (bateria może zostać wygrzana nawet do 90 stopni Celsjusza) w okresach niskich cen energii lub gdy jest jej nadwyżka, aby następnie wykorzystać tą energie w okresach szczytu, kiedy cena za energię elektryczną jest znacznie wyższa. Rozwiązanie to znacznie poprawia ekonomię pracy urządzenia i znacznie obniża koszty eksploatacji.
Łatwość obsługi z każdego miejsca na świecie
Na koniec warto wspomnieć, że automatyka urządzenia wyposażona jest w standardzie w moduł WiFi oraz Bluetooth dzięki czemu posiada sterowanie oraz opiekę serwisową przez Internet. Sama obsługa urządzenia możliwa jest z poziomu aplikacji mobilnej lub dotykowego kolorowego ekranu na obudowie pompy ciepła. Taka forma sterowania umożliwia dostęp do podstawowych jak i zaawansowanych funkcji urządzenia z niemalże każdego miejsca na ziemi.

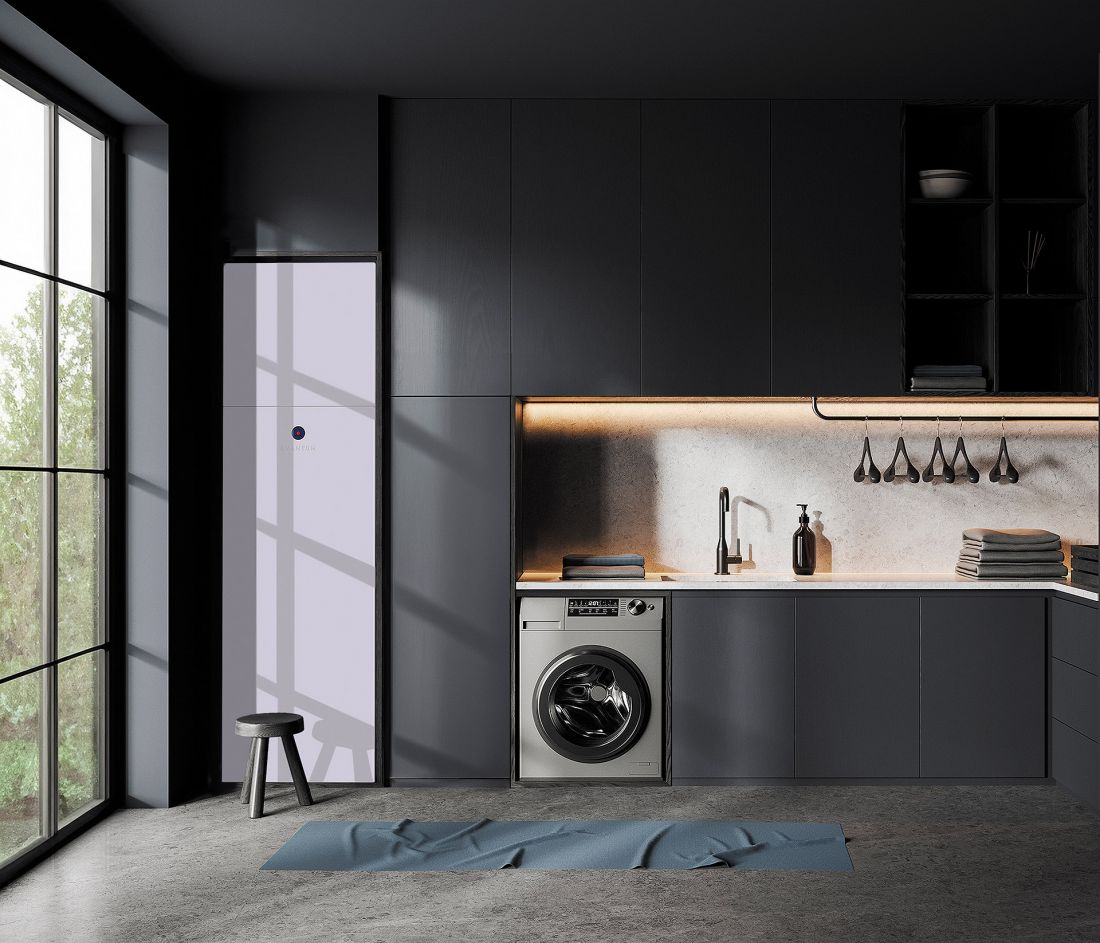

Pompa wentylacyjna QVANTUM QE
© QVANTUM
Rozwiązania idealne jednak istnieją...
Reasumując pompy ciepła serii QE to idealne rozwiązanie dla domów oraz apartamentów, gdzie każdy centymetr kwadratowy jest na wagę złota, a użytkownik oczekuje najwyższego komfortu wentylacji, ogrzewania, chłodzenia oraz ciepłej wody użytkowej przy niskich kosztach eksploatacji.
Więcej informacji na stronie firmy QVANTUM ENERGY TECHNOLOGY Sp. z o.o. w portalu A&B.
