Współczesny sektor budownictwa modułowego i prefabrykowanego poszukuje rozwiązań, które łączą maksymalną funkcjonalność z minimalnym nakładem pracy instalacyjnej. Szwedzki producent QVANTUM, który wyznacza nowe standardy wbranży HVAC, oferuje rozwiązania, które łączą skandynawską niezawodność zprzełomową wydajnością. Wentylacyjna pompa ciepła Qvantum QE, oferowana w wariantach mocy 4 kW oraz 6 kW, stanowi precyzyjną odpowiedź na potrzeby budownictwa energooszczędnego, gdzie liczy się każdy centymetr kwadratowy powierzchni i wysoka sprawność układu.

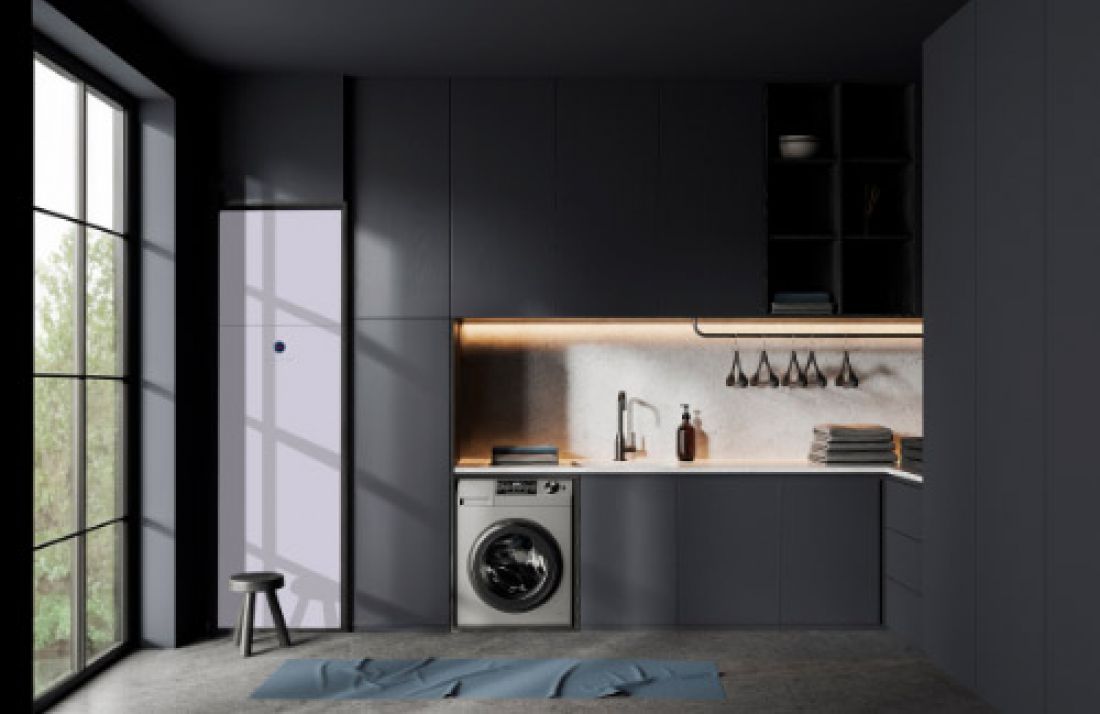

Zastosowanie wentylacyjnej pompy ciepła QVANTUM QE
© QVANTUM
Jedna jednostka, cztery systemy: Technologia All-in-One
Qvantum QE nie jest jedynie źródłem ciepła. To kompletna, zintegrowana maszynownia zamknięta w kompaktowej obudowie, która zajmuje zaledwie 0,36 m² powierzchni podłogi. Urządzenie realizuje cztery kluczowe funkcje budynku:
- Ogrzewanie pomieszczeń (płaszczyznowe lub klimakonwektory).
- Chłodzenie budynku w okresie letnim.
- Wentylację z odzyskiem energii (rekuperacją).
- Przygotowanie ciepłej wody użytkowej (c.w.u.) w sposób przepływowy.
Kluczowym aspektem jest wykorzystanie energii z powietrza wywiewanego. W tradycyjnych systemach wentylacji grawitacyjnej energia zgromadzona wewnątrz budynku jest bezpowrotnie usuwana na zewnątrz. Qvantum QE, dzięki modułowi chłodniczemu z płynnie regulowaną inwerterową sprężarką, odzyskuje tę energię i transferuje ją do układu grzewczego lub zasobnika c.w.u., co czyni system niezwykle efektywnym w budynkach o niskim zapotrzebowaniu na ciepło.

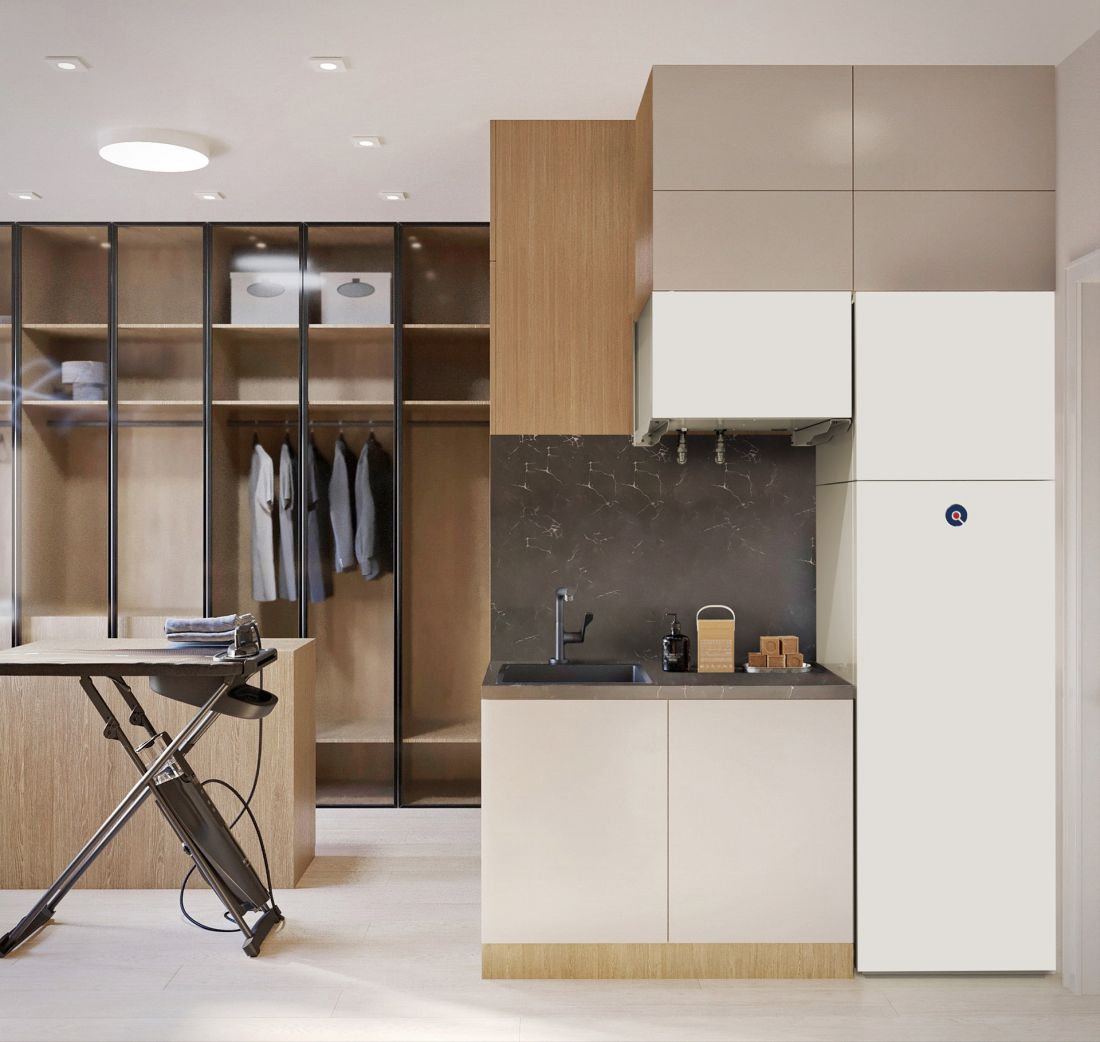

Zastosowanie wentylacyjnej pompy ciepła QVANTUM QE z modułem nawiewnym QS
© QVANTUM
Oszczędność miejsca wewnątrz i na zewnątrz budynku
Jedną z najistotniejszych cech technicznych modelu QE jest całkowity brak konieczności montażu jednostki zewnętrznej. Cały proces wymiany energii zachodzi wewnątrz urządzenia, co niesie za sobą szereg korzyści technicznych i prawnych, szczególnie istotnych w gęstej zabudowie:
- Brak emisji hałasu na zewnątrz: Brak wentylatorów zewnętrznych eliminuje problem przekroczenia norm hałasu przy granicy działki, co często stanowi barierę w projektach osiedli domów szeregowych.
- Uproszczona instalacja: Brak konieczności prowadzenia instalacji chłodniczej między jednostkami oraz brak problemu odprowadzania skroplin na zewnątrz budynku przyspiesza proces inwestycyjny.
- Oszczędność przestrzeni: Inwestor zyskuje czystą elewację i dodatkową przestrzeń w ogrodzie lub na tarasie, która nie musi być rezerwowana pod fundament dla pompy typu split lub monoblok.

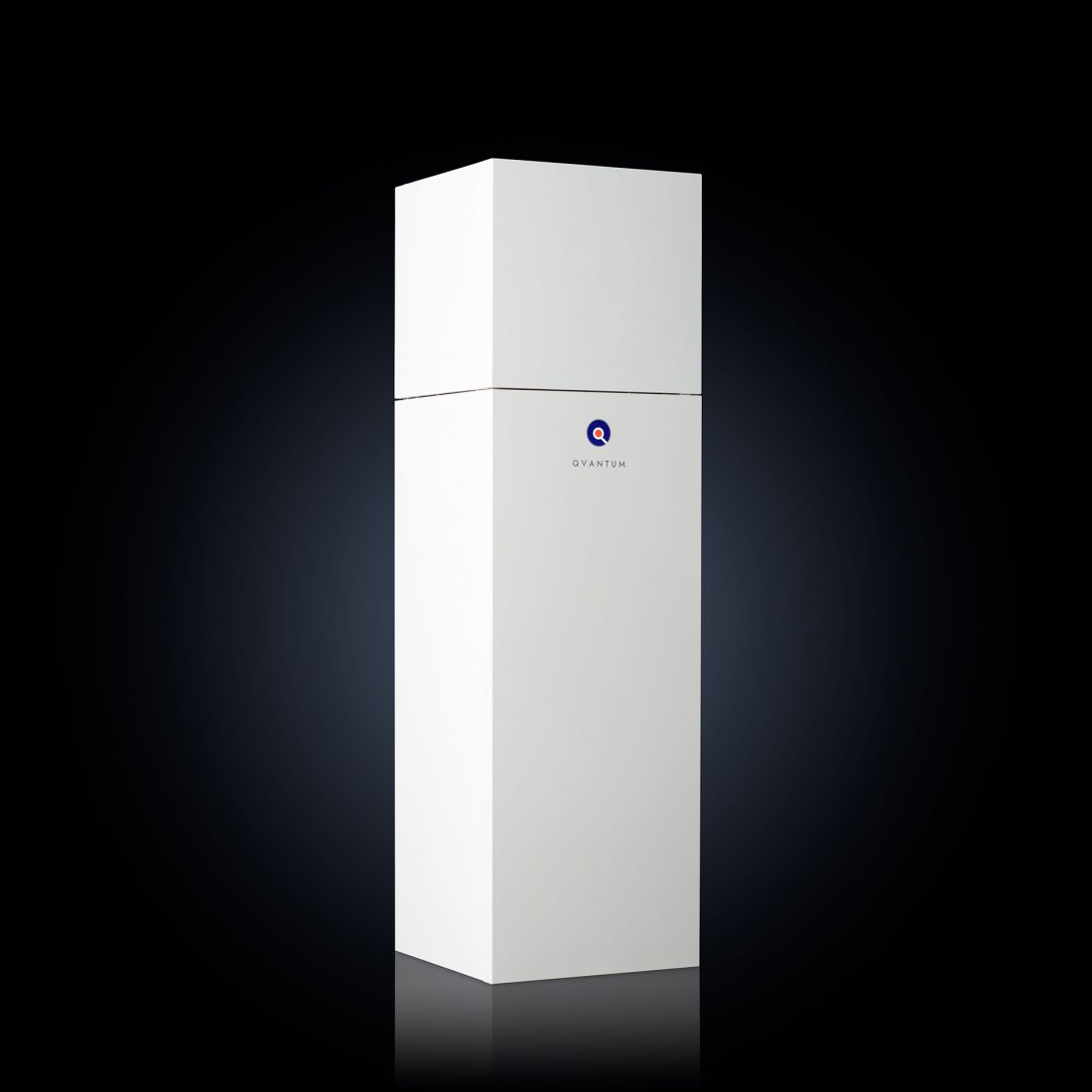

Wentylacyjna pompa ciepła QE
© QVANTUM
Rozwiązanie wentylacji dopasowane do indywidualnych preferencji
Pompa ciepła Qvantum QE została zaprojektowana tak, aby dopasować się do różnych standardów technicznych i budżetowych projektów, dlatego może pracować w dwóch wariantach wentylacji budynku.
Wariant podstawowy (wyciągowy): Pompa pobiera zużyte powietrze z tzw. pomieszczeń brudnych (kuchnia, łazienka, WC). W budynku powstaje kontrolowane podciśnienie, które wymusza napływ świeżego powietrza przez nawiewniki ścienne lub okienne. Energia z powietrza wywiewanego jest odzyskiwana przez pompę ciepła, a budynek jest stale przewietrzany.
Wariant pełny (nawiewno-wywiewny z modułem QS): Przy zastosowaniu opcjonalnego modułu QS, system staje się pełnoprawną wentylacją mechaniczną. Moduł QS wyposażony jest w dodatkowy wentylator nawiewny oraz hydrauliczną nagrzewnicę. Świeże powietrze z zewnątrz, zanim trafi do pomieszczeń, jest wstępnie podgrzewane energią odzyskaną wcześniej z powietrza wywiewanego. Eliminuje to potrzebę instalacji oddzielnego rekuperatora zewnętrznego.

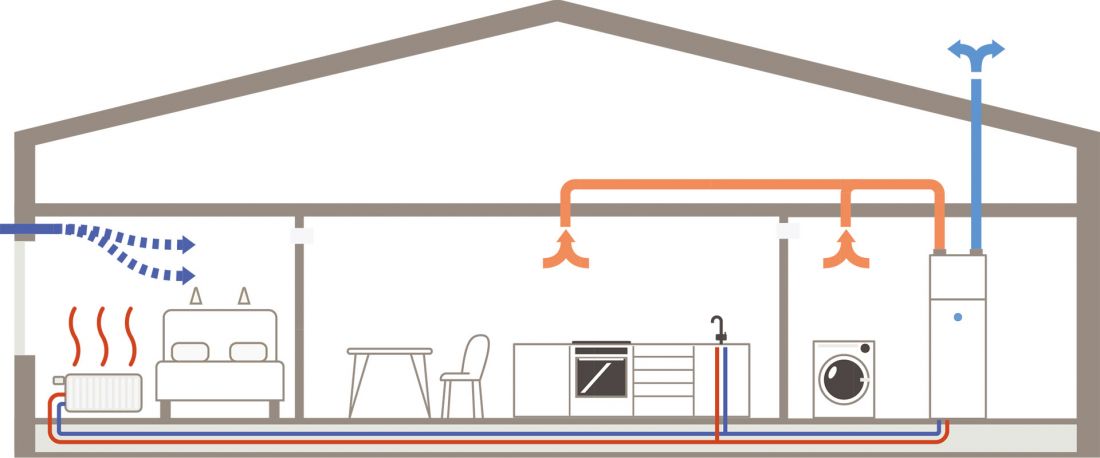

Zasada działania wentylacyjnych pomp ciepła – układ podstawowy z nawiewnikami
© QVANTUM
Magazyn energii i sterowanie przyszłości (Technologia FlexReady)
Pompa ciepła QE dzięki opatentowanemu rozwiązaniu Qvantum posiada wbudowany 175-litrowy zbiornik akumulacyjny, który możemy traktować jako baterię termiczną i wykorzystywać na potrzeby podgrzewu c.w.u. i grzania c.o.
Dzięki zaawansowanej automatyce i protokołowi API, pompa jest gotowa na współpracę z dynamicznymi taryfami energii elektrycznej. Bateria termiczna może przechowywać wodę o temperaturze do 90°C, czyli akumulować energię w okresach niskich cen energii elektrycznej lub gdy występuje nadwyżka produkcji energii elektrycznej z instalacji fotowoltaicznej. Zmagazynowane w ten sposób ciepło jest wykorzystywane w godzinach, gdy energia elektryczna jest znacznie droższa, co drastycznie obniża koszty eksploatacji budynku.
Ciepła woda użytkowa jest natomiast podgrzewana w sposób przepływowy przez wydajny wymiennik płytowy. Taki system eliminuje ryzyko rozwoju bakterii Legionella a jednocześnie pozwala na zrezygnowanie z kolejnego, dodatkowego elementu instalacji jakim jest naczynie przeponowe wody użytkowej.

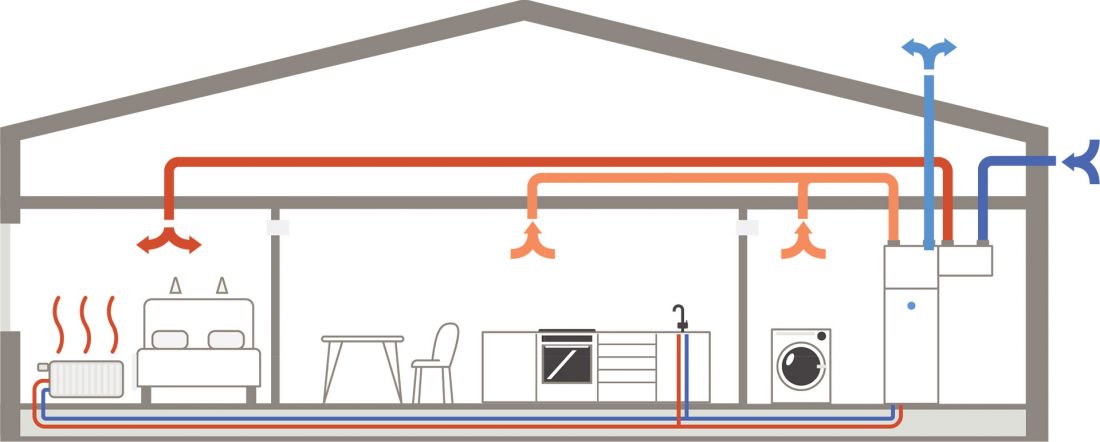

Zasada działania wentylacyjnych pomp ciepła – układ rozbudowany z modułem nawiewnym QS
© QVANTUM
Inteligentna kontrola i zdalny serwis
Automatyka Qvantum QE standardowo wyposażona jest w moduły WiFi oraz Bluetooth. Umożliwia to nie tylko sterowanie przez użytkownika z poziomu aplikacji mobilnej czy kolorowego ekranu dotykowego, ale przede wszystkim zapewnia zdalną opiekę serwisową. Platforma online pozwala na monitorowanie parametrów pracy w czasie rzeczywistym oraz automatyczne aktualizacje oprogramowania, co w przypadku nowoczesnego budownictwa prefabrykowanego pozwala na standaryzację utrzymania technicznego całych osiedli.
Podsumowanie
Wentylacyjna pompa ciepła Qvantum QE to technologia stworzona dla nowoczesnego budownictwa, gdzie liczy się czas montażu, minimalizacja zajmowanej przestrzeni i maksymalna efektywność energetyczna. Dzięki połączeniu funkcji ogrzewania, wentylacji i inteligentnego magazynu energii w jednej jednostce wewnętrznej, urządzenie stanowi obecnie jedno z najbardziej kompletnych rozwiązań inżynieryjnych na rynku.
