Paneltech PWW-SU płyta ścienna wełna łącznik ukryty

27 czerwca '24
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_100_1000_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_100_1000_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_100_1050_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_100_1050_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_120_1000_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_120_1000_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_120_1050_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-SU_120_1050_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • Pobierz wszystkie

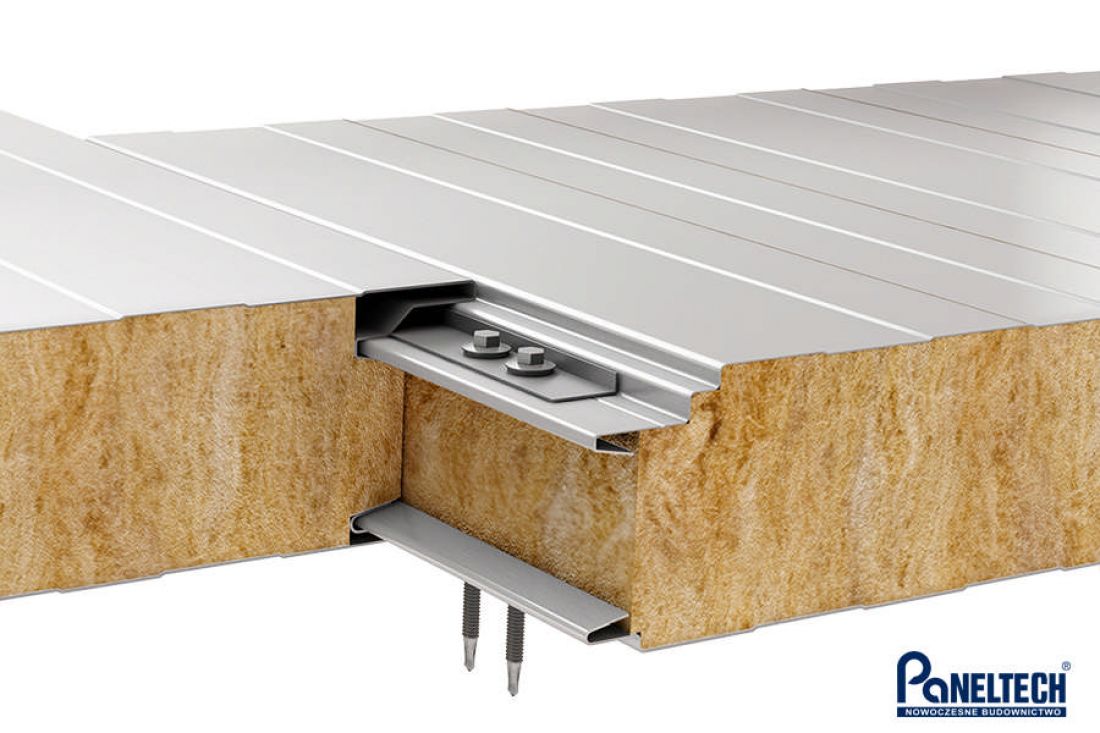

Paneltech PWW-SU to płyta warstwowa z rdzeniem z wełny mineralnej, zamkniętym w powlekanych blachach, z ukrytym łącznikiem. Profilowana krawędź tworzy zamek, zapewniając estetyczny wygląd elewacji. Płyta gwarantuje wysoką izolacyjność termiczną i wytrzymałość mechaniczną oraz wysoką odporność ogniową.

zastosowanie

Płyty PWW-SU mogą być stosowane jako elementy elewacji zewnętrznych, ścian działowych wewnętrznych oraz sufitów podwieszanych.

właściwości

Termoizolacyjność: Wełna mineralna o gęstości 100 kg/m³ zapewnia minimalne straty ciepła.
Wytrzymałość: Płyty PWW-SU są odporne na uszkodzenia mechaniczne.
Odporność ogniowa: Płyty zwiększają bezpieczeństwo pożarowe dzięki wysokim parametrom odporności ogniowej.
Montaż: Montaż w pionie i poziomie jest możliwy, ale przy układzie poziomym wymaga dodatkowych obróbek na połączeniach płyt.

kompatybilność

Płyta PWW-SU jest kompatybilna z płytą Paneltech PW PIR-SU z rdzeniem z pianki poliizocyjanurowej.

Płyty PWW-SU oferują estetyczne wykończenie elewacji oraz wysokie parametry techniczne. Są idealne do budowy obiektów wymagających wysokiej odporności ogniowej i akustycznej, takich jak zakłady przemysłu spożywczego, hale magazynowe i produkcyjne, salony samochodowe oraz pawilony handlowo-usługowe.

Paneltech PWW-SU płyta ścienna wełna łącznik ukryty

Paneltech PWW-SU płyta ścienna wełna łącznik ukryty

© Paneltech

TABELA PARAMETRÓW TECHNICZNYCH PŁYT PWW-SU
grubość [mm] - masa [kg/m²] 80 - 16,4
100 - 18,4
120 - 20,4
150 - 23,4
160 - 24,4
180 - 26,4
200 - 28,4
szerokość modularna [mm] 1130 (opcjonalnie 1000 lub 1050)
długość [mm] 2000 ÷ 15800
współczynnik przenikania ciepła Uc [W/m²K] dla danej grubości 0,51 - 8 cm
0,41 - 10 cm
0,34 - 12 cm
0,27 - 15 cm
0,25 - 16 cm
0,23 - 18 cm
0,20 - 20 cm
izolacja akustyczna Rw [dB] 31
reakcja na ogień A2-s1,d0
odporność ściany na ogień zewnętrzny NRO
odporność ogniowa ścian dla danej grubości [mm] NPD - 80
EI 30(o<->i) - 100
EI 60(o<->i) - 120, 150, 160, 180, 200
odporność korozyjna zewnętrzna C1, C2, C3 (C4 ÷ C5), wewnętrzna A1 (A2 ÷ A5)
powłoki organiczne SP 25, PU, AGRO, FOOD SAFE i inne
okładzina zewnętrzna blacha ocynkowana 0,5 ÷ 0,6 mm
okładzina wewnętrzna blacha ocynkowana 0,4 ÷ 0,5 mm
dostępne profilowania okładzina zewnętrzna: L – linia, ML – mikrolinia, MF – mikrofala, MR – mikrorowek, G – gładka,
okładzina wewnętrzna: L – linia, R – rowek, G – gładka
rdzeń izolacyjny skalna, niepalna wełna mineralna w układzie włókien lamelowym o gęstości 100 kg/m3
zastosowanie płyta warstwowa ścienna do układania nieciągłego w ścianach zewnętrznych i obudowie ścian oraz ścianach i sufitach w obrębie konstrukcji
układ montażu na ścianie pionowy lub poziomy
