Wentylacja dużych obiektów biurowych

22 września '26

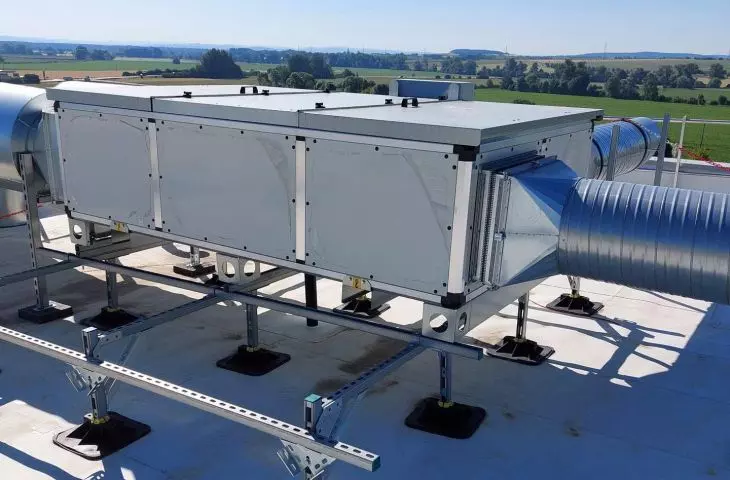

Wentylacja na dachu budynku

z cyklu „Ogrzewanie, klimatyzacja, wentylacja — trendy 2026”

W dużych obiektach biurowych jakość powietrza to nie tylko kwestia komfortu – to kluczowy czynnik wpływający na zdrowie, samopoczucie i produktywność pracowników. Zbyt wysokie stężenie dwutlenku węgla, niewystarczająca wymiana powietrza czy niekontrolowane różnice temperatur pomiędzy strefami to częste przyczyny spadku koncentracji, absencji i niezadowolenia użytkowników.

Jednocześnie wentylacja stanowi jeden z najbardziej energochłonnych systemów budynkowych – jej projekt musi więc łączyć efektywność techniczną z ekonomią eksploatacji. Wymagania stawiane przez certyfikacje środowiskowe (BREEAM, LEED, WELL) dodatkowo podnoszą poprzeczkę projektową.

W dużych obiektach – o skomplikowanym układzie kondygnacji i zróżnicowanym przeznaczeniu pomieszczeń – kluczowe staje się też odpowiednie dobranie tras kanałów, systemów mocowań oraz integracja z automatyką budynkową.

Specyfika dużych obiektów biurowych

Duże biurowce stawiają przed projektantami i wykonawcami instalacji wentylacyjnych szereg specyficznych wyzwań. W porównaniu do budynków o mniejszej skali, mają one złożone potrzeby techniczne wynikające zarówno z charakteru użytkowania, jak i współczesnych standardów projektowych.

Wysokie zagęszczenie użytkowników

W nowoczesnych biurach – zwłaszcza typu open space – gęstość zaludnienia może przekraczać 5 osób na 10 m². Oznacza to znaczne zapotrzebowanie na świeże powietrze oraz konieczność precyzyjnego bilansowania wymian powietrza, aby utrzymać poziom CO₂ poniżej 800–1000 ppm. Niewydolna wentylacja skutkuje obniżeniem komfortu i efektywności pracy, a w skrajnych przypadkach – interwencjami służb BHP.

Zróżnicowanie funkcji pomieszczeń

Duże obiekty biurowe to nie tylko stanowiska pracy. W ich strukturze znajdują się m.in.:

sale konferencyjne o dużym i zmiennym obciążeniu osobowym,
kuchnie i kantyny generujące zapachy oraz wilgoć,
pomieszczenia socjalne, toalety,
serwerownie,
lokale usługowe (np. fitness, gastronomia) w częściach wspólnych.

Każda z tych stref wymaga indywidualnego podejścia do doboru wydajności, kierunku przepływu powietrza i systemu sterowania.

Duża kubatura i liczba kondygnacji

Rozległa powierzchnia i wielokondygnacyjność budynku utrudniają równomierne rozprowadzenie powietrza. Dochodzi do strat ciśnienia w kanałach, różnic temperatur między strefami oraz problemów z akustyką. Konieczne jest projektowanie wielu stref nawiewno-wywiewnych oraz stosowanie zaawansowanych regulatorów przepływu i systemów BMS.

Wysokie wymagania w zakresie energooszczędności i certyfikacji

Właściciele i zarządcy nowoczesnych biurowców coraz częściej dążą do uzyskania certyfikatów środowiskowych, takich jak:

BREEAM (np. wymaganie ograniczenia zużycia energii przez systemy HVAC),
LEED (nacisk na jakość środowiska wewnętrznego),
WELL (komfort i zdrowie użytkowników, w tym jakość powietrza).

Spełnienie tych norm wymaga zastosowania technologii takich jak rekuperacja, zmienne przepływy VAV, niskoszumowe układy wentylatorowe czy energooszczędne systemy mocowań i izolacji drgań.

Wymagania prawne i funkcjonalne

Wentylacja w budynkach biurowych musi spełniać nie tylko oczekiwania użytkowników, ale przede wszystkim rygorystyczne normy i przepisy budowlane. Podstawą prawną jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2022, poz. 1225), które określa wymagania dotyczące wymiany powietrza w pomieszczeniach przeznaczonych do stałego przebywania ludzi. Szczegółowe wartości projektowe i zasady bilansowania określają Polskie Normy, m.in. PN-B-03430/Az3:2000 oraz PN-B-03431, przy czym wymagania dla budynków biurowych są istotnie wyższe niż dla obiektów mieszkalnych.

Powodem jest duże obciążenie środowiska wewnętrznego – wysoka emisja CO₂, generowane ciepło oraz potrzeba utrzymania odpowiedniego komfortu mikroklimatycznego. Wentylacja w biurach musi skutecznie usuwać zanieczyszczenia, odprowadzać ciepło i stale doprowadzać świeże powietrze – co bez zastosowania systemu mechanicznego jest praktycznie niemożliwe.

Współczesne budynki biurowe są najczęściej wyposażone w szczelne fasady, nieotwieralne okna i zaawansowane przeszklenia, które całkowicie ograniczają dopływ powietrza z zewnątrz. W takich warunkach wentylacja naturalna (grawitacyjna) nie tylko nie spełnia norm higienicznych, ale wręcz pogarsza jakość powietrza, prowadząc do stagnacji, wzrostu stężenia CO₂ i pogorszenia samopoczucia użytkowników. Aktualne normy określają, że stężenie dwutlenku węgla w powietrzu wewnętrznym nie powinno przekraczać 1000 ppm (czyli 0,1% objętości). Z kolei w pomieszczeniach przeznaczonych do pracy przy monitorach ekranowych wilgotność względna powietrza nie powinna spadać poniżej 40%, aby zapewnić komfort użytkowników i ograniczyć objawy zmęczenia wzroku.

Dlatego w praktyce systemy wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła stają się standardem – zarówno ze względów formalnych, jak i funkcjonalnych. Umożliwiają one utrzymanie stabilnych parametrów mikroklimatu i pozwalają na projektowanie energooszczędnych, certyfikowanych obiektów biurowych.

Wyzwania projektowe i wykonawcze

Instalacje wentylacyjne w dużych obiektach biurowych muszą spełniać jednocześnie wymagania techniczne, architektoniczne, sanitarne i akustyczne. Ich projektowanie i wykonanie to proces wieloetapowy, w którym kluczowe znaczenie mają cztery obszary:

Optymalna lokalizacja central wentylacyjnych

Dobór i rozmieszczenie central wentylacyjnych (często kilku na budynek) wpływa bezpośrednio na:

efektywność energetyczną – skrócenie długości kanałów redukuje straty ciśnienia i zużycie energii,
komfort akustyczny – niewłaściwie ulokowana centrala może generować hałas słyszalny w pomieszczeniach pracy,
dostępność serwisową – konieczność zapewnienia wygodnego i bezpiecznego dostępu do serwisowania i konserwacji,
ograniczenia budowlane – dostępna powierzchnia techniczna (np. na dachu lub w podziemiu) często ogranicza możliwe lokalizacje central, co wymaga kompromisów projektowych.

W praktyce centrale często umieszczane są na dachach, w osobnych maszynowniach lub w kondygnacjach technicznych – każda opcja ma swoje ograniczenia konstrukcyjne (np. nośność stropu, wysokość zabudowy, izolacyjność akustyczna). W rezultacie ostateczna lokalizacja jest wynikiem kompromisu między optymalnym działaniem systemu a realnymi możliwościami budynku.

Efektywne prowadzenie kanałów wentylacyjnych

Wielkość i złożoność instalacji kanałowych w dużych biurowcach wiąże się z:

kolizjami z innymi instalacjami – w przestrzeniach technicznych często występuje zagęszczenie instalacji HVAC, elektrycznych, teletechnicznych, tryskaczowych,
ograniczoną przestrzenią w strefach sufitowych – co utrudnia montaż i wymaga stosowania rozwiązań niskoprofilowych,
ścisłą koordynacją międzybranżową – niezbędną do unikania kolizji i optymalizacji przebiegu tras.

Im wcześniej zaplanowana zostanie trasa kanałów – z uwzględnieniem stref pożarowych, rewizji, przejść przez ściany i stropy – tym większe szanse na bezkolizyjną realizację. Dobór właściwych materiałów i przekrojów kanałów, a także zastosowanie prefabrykowanych elementów, może dodatkowo skrócić czas montażu oraz poprawić szczelność i trwałość całego systemu.

Zapewnienie dostępu do konserwacji i czyszczenia

Zgodnie z normą PN-EN 12097:2007, instalacje wentylacyjne muszą być zaprojektowane w sposób umożliwiający ich:

regularne czyszczenie i inspekcję (np. przez klapy rewizyjne),
bezpieczną konserwację (z poziomu posadzki, podestu technicznego lub systemu zawiesi),
łatwą wymianę zużytych elementów eksploatacyjnych (np. tłumików, filtrów, siłowników).

W przypadku dużych obiektów biurowych szczególne znaczenie ma rozmieszczenie punktów rewizyjnych w miejscach strategicznych, aby ograniczyć konieczność rozbierania sufitów podwieszanych lub demontowania fragmentów instalacji.. Niedostateczna dostępność serwisowa skutkuje szybszym zużyciem instalacji, wzrostem kosztów eksploatacyjnych i ryzykiem przekroczenia dopuszczalnych parametrów higienicznych. Ma to również znaczenie w kontekście zakłóceń funkcjonowania biura.

Odpowiednie mocowanie i izolacja akustyczna instalacji

Instalacje wentylacyjne muszą być:

stabilnie zamocowane – nawet przy dużych przekrojach kanałów i zmiennym obciążeniu dynamicznym,
odizolowane od konstrukcji budynku – aby zapobiec przenoszeniu drgań i hałasu (zwłaszcza w przypadku central, wentylatorów czy nagrzewnic),
odporne na drgania i obciążenia zmienne – np. wynikające z pracy urządzeń, rozruchów, nawiewu przy zmiennym przepływie.

Odpowiedni dobór systemu mocowań, łożysk, elementów sprężystych i wibroizolatorów ma kluczowe znaczenie dla zapewnienia trwałości instalacji oraz komfortu akustycznego użytkowników. Niewłaściwe mocowanie może powodować rezonanse, hałas w pomieszczeniach oraz przyspieszone zużycie urządzeń. Szczególnie istotne jest oddzielenie elementów generujących wibracje od konstrukcji budynku, tak aby ograniczyć rozchodzenie się dźwięku materiałowego. Tutaj świetnie sprawdzają się produkty z gamy Walraven VibraTek®, stworzone do skutecznego tłumienia drgań.

Dobre praktyki w projektowaniu i realizacji wentylacji biurowej

Analiza zapotrzebowania powietrza w strefach funkcjonalnych – dokładne określenie wymagań dla poszczególnych przestrzeni, takich jak biura, sale konferencyjne, toalety czy kuchnie, pozwala precyzyjnie dobrać wydajność instalacji. Dzięki temu unika się przewymiarowania systemu, zmniejsza zużycie energii i zapewnia optymalny komfort użytkowników.
Zastosowanie systemów z odzyskiem ciepła (np. rekuperacja) – umożliwia redukcję strat energii poprzez wykorzystanie ciepła z powietrza usuwanego, a jednocześnie utrzymanie stabilnych warunków temperaturowych.
Prefabrykacja elementów systemu (kanałów, zawiesi, podpór, wsporników) - przygotowanie komponentów w kontrolowanych warunkach warsztatowych skraca czas montażu na budowie, poprawia jakość wykonania oraz zmniejsza ryzyko błędów wynikających z pracy w ograniczonej przestrzeni. Prefabrykacja pozwala również lepiej zaplanować logistykę dostaw i montażu.
Zintegrowane systemy sterowania BMS – integracja wentylacji z Building Management System umożliwia automatyczne dostosowywanie przepływu powietrza, temperatury i wilgotności do aktualnego obłożenia pomieszczeń. Dzięki temu system działa efektywniej, reagując na zmieniające się warunki pracy i ograniczając zużycie energii.
Wybór odpowiednich systemów mocowań i tłumienia drgań – długość tras wentylacyjnych, duża ilość kanałów oraz obciążenia dynamiczne (np. od pracy central, wentylatorów czy nawiewników) wymagają odpowiednio dobranych systemów mocowań.
Współpraca międzybranżowa na etapie BIM – wspólne opracowanie modelu 3D przez projektantów branżowych (architektura, konstrukcja, HVAC, elektryka, teletechnika, ppoż.) pozwala na wczesne wykrycie kolizji, optymalizację tras kanałów i lepsze wykorzystanie przestrzeni technicznych.

Rozwiązania Walraven dla wentylacji

Istotną częścią instalacji wentylacji w budynkach biurowych i wysokościowych jest zastosowanie odpowiedniego systemu zamocowań dla instalacji pionów, urządzeń oraz kanałów na dachach, w pomieszczeniach technicznych i częściach biurowych.

Firma Walraven posiada wieloletnie doświadczenie poparte referencjami z budów wielu obiektów biurowych, w tym najwyższych w Polsce wysokościowców.
Naszą siłą jest międzynarodowa wymiana wiedzy i doświadczeń inżynierów, szczególnie w obszarze systemów mocowań. W podkonstrukcjach pod urządzenia i instalacje najczęściej stosujemy rozwiązania takie jak:

Stopy dachowe Yeti® – wytrzymały produkt, wykonano z ekologicznego kompozytowego materiału WPC. Posiadają one certyfikowane właściwości wibroizolacyjne oraz odporność na promieniowanie UV, gwarantującą brak starzenia tworzywa. Pozwalają na bezinwazyjne, nie przebijające membrany montowanie urządzeń o znacznym ciężarze.
System szyn oraz elementów montażowych Walraven RapidStrut® – szyny montażowe w rozmiarze od 41x21x1,5 do 41x82x2,5 wraz z dedykowanymi elementami odpowiednimi do montażu konstrukcji. Elementy posiadają krajową certyfikację oraz są badane zgodnie z najwyższymi standardami, opracowanymi przez wiodących producentów systemów zamocowań. W szczególności posiadają badania odporności ogniowej, umożliwiające stosowanie ich z powodzeniem do montażu instalacji oddymiania.
System ciężkich szyn i elementów montażowych MAXX – szyny montażowe w rozmiarze od 80x80x3 aż do 100x150x4, posiadających odpowiednie elementy do montażu ciężkich konstrukcji systemowych.
System wibroizolacji Walraven VibraTek ® – wibroizolatory sprężynowe oraz elastomerowe, gwarantujące do 99% wytłumienia drgań, przenoszonych przez urządzenia oraz instalacje na konstrukcje budynku, co gwarantuje jego komfortowe użytkowanie.
Wszystkie elementy systemu zamocowań Walraven, stosowane na dachach posiadają zabezpieczenie antykorozyjne w systemie BIS UltraProtect® 1000, gwarantujący prawie dwukrotnie większą odporność na warunki atmosferyczne od ocynku ogniowego, co wykazano w standaryzowanym teście mgły solnej.
Prefabrykacja rozwiązań systemowych - jest to rozwiązanie zmniejszające ilość roboczogodzin potrzebnych na placu budowy, upraszczających i zmniejszających koszt procesu montażu systemu zamocowań oraz instalacji. To również sposób na eliminację błędów, optymalizacja ilości zużytego materiału i brak odpadów w strefie budowlanej.

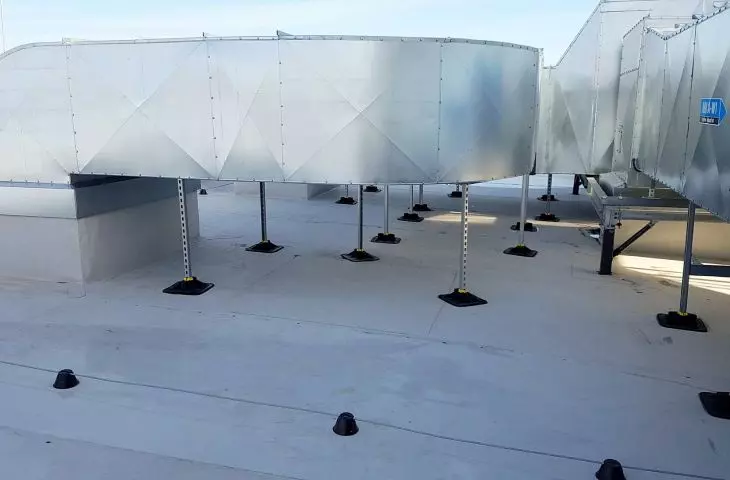

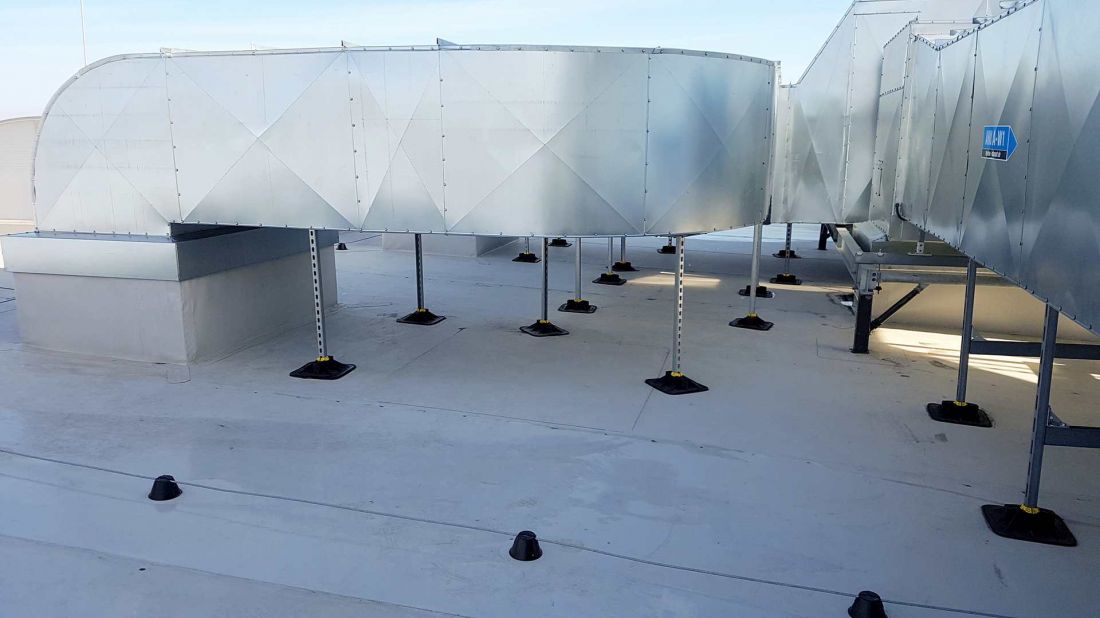

Stopy dachowe i konstrukcje wsporcze

Dobór stóp dachowych i konstrukcji pod urządzenia w obiektach biurowych

Z jakimi wyzwaniami spotykaliśmy się na obiektach realizowanych dla naszych klientów? Na dachach obiektów biurowych kluczowym problemem jest dobór odpowiednich stóp dachowych do konstrukcji pod urządzenia oraz pod instalacje, w celu zapewnienia bezpiecznego i pewnego posadowienia urządzeń na membranie dachowej.

W jaki sposób należy dobrać stopę dachową oraz wymiary konstrukcji pod urządzenie dachowe? Przede wszystkim musimy wiedzieć, jakie warstwy dachowe przewidział architekt w projekcie. W zależności od zastosowanej izolacji – wełny mineralnej lub styroduru – stopy dachowe mają różne parametry nośności, uzależnione od ich powierzchni oraz współczynnika ściśliwości izolacji dachu. Naruszenie dopuszczalnych wartości obciążeń może skutkować poważnymi konsekwencjami – od braku stabilności konstrukcji do zniszczenia membrany dachowej i spowodowania zalania wnętrza budynku.

Wymiary konstrukcji oraz rozmiar profili jest obliczany przede wszystkim na podstawie ciężaru urządzenia oraz jego powierzchni bocznej. Masa własna generuje obciążenie pionowe, natomiast powierzchnia boczna determinuje poziome siły oddziałujące na urządzenie, przede wszystkim w wyniku działania wiatru.

Takie podejście projektowe pozwala precyzyjnie dobrać przekroje profili stalowych i rozstaw punktów podparcia, tak aby zapewnić odpowiednią sztywność i stateczność układu – również w warunkach skrajnych. Szczególne znaczenie ma tutaj odporność konstrukcji na parcie i ssanie wiatru, które działają na powierzchnię boczną urządzeń technicznych zlokalizowanych na dachach lub elewacjach.

Obliczenia prowadzone są zgodnie z wymaganiami normy Eurokod (PN-EN 1991-1-4), uwzględniając lokalną strefę wiatrową, wysokość budynku oraz ekspozycję. Dzięki temu konstrukcja zachowuje stabilność nawet w przypadku silnych podmuchów, nie przenosząc nadmiernych obciążeń na dach ani nie powodując uszkodzeń takich jak zerwanie membrany dachowej czy przesunięcie urządzenia.

Podsumowanie

Wentylacja w dużych obiektach biurowych to złożony system, który musi jednocześnie zapewniać komfort i zdrowie użytkowników, spełniać rygorystyczne normy prawne oraz odpowiadać na wymagania w zakresie efektywności energetycznej i certyfikacji środowiskowych. Kluczem do jej prawidłowego funkcjonowania jest precyzyjne zaprojektowanie instalacji, dobra koordynacja branżowa oraz zastosowanie odpowiednich elementów montażowych i zabezpieczających. Walraven, dzięki wieloletniemu doświadczeniu i szerokiemu portfolio systemów zamocowań, wibroizolacji i prefabrykowanych rozwiązań wsporczych, wspiera inwestorów, projektantów i wykonawców w realizacji trwałych, bezpiecznych i łatwych w utrzymaniu instalacji wentylacyjnych. Takie podejście pozwala budować nowoczesne biurowce, w których systemy wentylacji działają niezawodnie przez długie lata.
