Instalacje HVAC, systemy elektryczne czy fotowoltaika stały się standardem w nowoczesnym budownictwie. Wraz ze wzrostem liczby i gabarytów urządzeń technicznych coraz częściej lokalizuje się je na dachach. Dach poza swoją dotychczasową funkcją stał się przestrzenią techniczną. Aby spełniał właściwie swoją nową rolę, należy przeanalizować, jakie ma spełniać wymagania.
Dach zapomniany przez projekt
Dach w wielu projektach wciąż traktowany jest jako element drugoplanowy — pojawia się dopiero na etapie wykonawczym, gdy instalatorzy zgłaszają potrzebę montażu urządzeń. Jednostki klimatyzacyjne, centrale wentylacyjne, panele fotowoltaiczne, instalacje odgromowe, a coraz częściej również dachy zielone i strefy rekreacyjne — każde z tych rozwiązań ma inne wymagania dotyczące obciążeń, odstępów serwisowych i sposobu posadowienia. Brak wczesnej koordynacji prowadzi do kolizji funkcji, braku bezpiecznej komunikacji po dachu i niepotrzebnego stresu na styku branż. Dach to nie magazyn na urządzenia — to kondygnacja techniczna wymagająca przemyślanego projektu.
Konsekwencje braku zaprojektowanych dostępów
Brak przemyślanych ścieżek komunikacyjnych na dachu generuje kaskadę problemów, które ujawniają się stopniowo — ale ich łączny koszt bywa wielokrotnie wyższy niż nakład na właściwe zaprojektowanie dostępów serwisowych i obsługowych.
Uszkodzenia instalacji i membrany. Serwisant, który nie ma wyznaczonej trasy, chodzi po membranie, depcze przewody, zahacza o instalacje. Każde takie przejście zwiększa ryzyko rozszczelnień, zwarć i mechanicznych uszkodzeń hydroizolacji. Przeciek wykryty po miesiącach od powstania może oznaczać zawilgocenie izolacji termicznej, uszkodzenie stropu i kosztowny remont wnętrza budynku.
Zagrożenie bezpieczeństwa. Dach bez ścieżek serwisowych to środowisko pracy wysokiego ryzyka. Niezabezpieczone przejścia nad instalacjami, brak balustrad przy krawędziach, śliska membrana przy opadach śniegu lub deszczu — to okoliczności, w których dochodzi do wypadków. Zgodnie z przepisami BHP, pracodawca — a pośrednio również projektant, który nie zapewnił bezpiecznego dostępu — ponosi odpowiedzialność za warunki pracy na obiekcie.
Odpowiedzialność projektanta. Prawo budowlane (art. 20 ust. 1) zobowiązuje projektanta do opracowania projektu zgodnie z przepisami i zasadami wiedzy technicznej, w tym do skoordynowania opracowań branżowych z uwzględnieniem zasad bezpieczeństwa i ochrony zdrowia. Warunki Techniczne w § 308 ust. 1 wymagają zapewnienia wyjścia na dach umożliwiającego dostęp do zainstalowanych urządzeń technicznych, a § 99—101 określają wymagania dla dojść roboczych związanych z obsługą i utrzymaniem tych urządzeń. Jeśli projekt nie przewiduje takiego dostępu — stanowi to niezgodność z przepisami techniczno-budowlanymi, za którą projektant może ponieść odpowiedzialność na podstawie art. 93 pkt 1 Prawa budowlanego, także nieumyślnie.
Realne koszty pozornych oszczędności. Pominięcie dostępów serwisowych w projekcie rzadko oznacza oszczędność. Częściej przesuwa koszty w czasie i je powiększa. Naprawa membrany lub instalacji uszkodzonych podczas serwisowania, wymiana zawilgoconej izolacji, roszczenia z tytułu zalania lokali poniżej — to wydatki, których można uniknąć, planując dostępy od początku.
Wiele z tych problemów ma wspólny mianownik: uszkodzoną membranę. To właśnie ona jest pierwszą ofiarą braku przemyślanego projektu dachu — i jednocześnie elementem, który najtrudniej naprawić. W przypadku dużego zakładu produkcyjnego koszty nawet kilkudniowego przestoju spowodowanego zalaniem lub uszkodzeniem dachu są liczone w setkach tysięcy złotych.
Bezpieczna membrana dachu
Membrana jest warunkiem trwałości dachu płaskiego. Do obowiązków architekta należy dobór systemów, które jej nie uszkadzają. Aby utrzymać dach w optymalnym stanie, należy unikać nadmiernego, punktowego nacisku na membranę, który z biegiem lat prowadzi do uszkodzeń. Równie istotne jest zachowanie wodoszczelności — miejsca, w których woda przedostaje się pod powierzchnię dachu, prędzej czy później doprowadzą do poważnych zniszczeń.
Dla architekta oznacza to konkretne pytanie: jak posadowić na dachu urządzenia, podesty i trasy serwisowe, nie naruszając warstw dachowych? Odpowiedzią są systemy modułowe, które rozkładają obciążenia bez kotwienia w membranę. Walraven oferuje takie rozwiązania oparte na podporach dachowych Yeti® (w wariantach 480, 335, 280 i 130) — stopy przenoszą obciążenia od masy podestu i osób na membranę i izolację bez elementów kotwiących. Rozwiązanie to zostało potwierdzone przez Instytut SG-Bauakustik jako wibroizolowane od konstrukcji obiektu. Stopy Yeti® są wykonane z tworzywa sztucznego, odporne na promieniowanie UV i warunki atmosferyczne, a ich zastosowanie nie powoduje powstawania mostków termicznych.

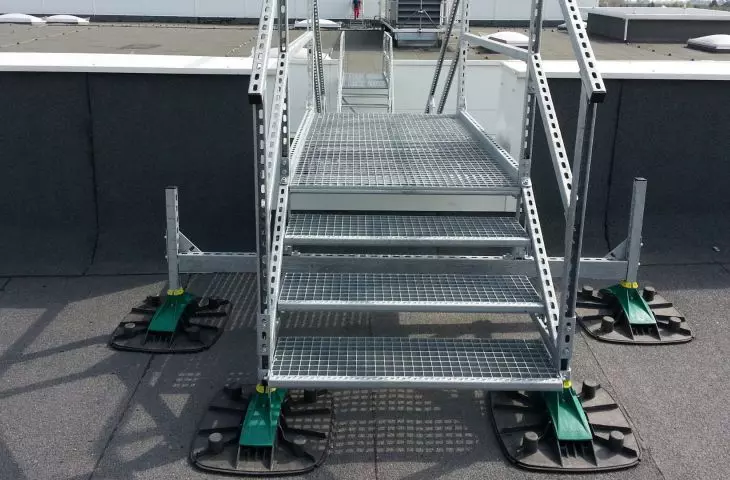

Bezpieczna membrana dachowa dzięki wykorzystaniu stóp Walraven Yeti®
© Walraven
Ochrona membrany to jednak dopiero punkt wyjścia. Pojedyncze podpory rozwiązują problem posadowienia, ale dach wymaga całościowego podejścia — systemu, który obejmuje również stelaże, trasy kablowe i ścieżki serwisowe.
Podejście systemowe — od chaosu do porządku
Walraven oferuje uniwersalne komponenty konfigurowane pod konkretny projekt: stelaże dla jednostek klimatyzacyjnych, podpory rur i kanałów wentylacyjnych, trasy kablowe, a także kompletne przejścia serwisowe i podesty obsługowe — wszystko oparte na tych samych podporach Yeti®, które chronią membranę. To nie zbiór przypadkowych elementów, lecz skoordynowany zestaw, który pozwala zaprojektować całą przestrzeń dachową jako spójny system.
Modułowość ma też wymiar praktyczny: elementy są lekkie, nie wymagają spawania i mogą być montowane bez ciężkiego sprzętu. Dla architekta kluczowa jest przewidywalność — znając katalog komponentów, można z góry zaplanować punkty podparcia i obliczyć obciążenia. Gdy na dachu pojawiają się urządzenia o masie przekraczającej standardy, Dział Techniczny Walraven projektuje indywidualne konstrukcje z uwzględnieniem konkretnego rozkładu naprężeń.
Sam dostęp do modułowych komponentów to dopiero początek — kluczem są narzędzia, które pozwalają uwzględnić je w projekcie od samego początku.
Narzędzia projektowe — BIM i prefabrykacja
Dla szybkiego doboru, projektowania i dostaw rozwiązań dedykowanych dla ciągów komunikacyjnych na dachach płaskich, firma Walraven na podstawie wieloletnich doświadczeń, opracowała i udostępniła szereg elementów modułowych służących do zaplanowania bezpiecznych ciągów komunikacyjnych i podestów serwisowych. Moduły można pobrać ze strony: Walraven | BIM Platform.

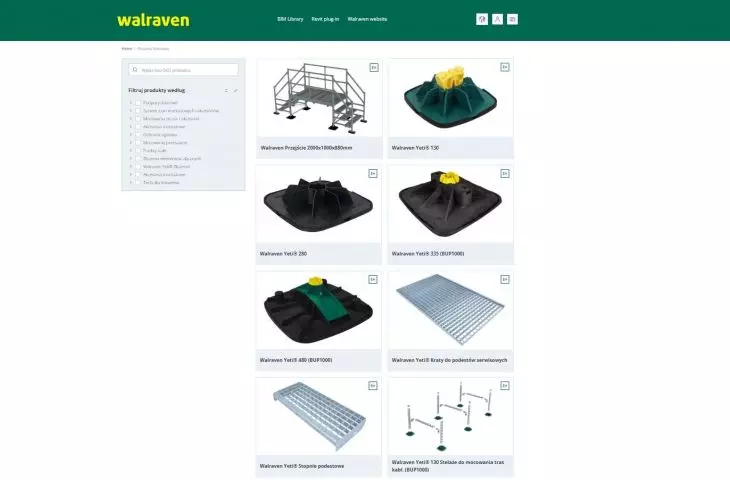

Strona z gotowymi rozwiązaniami do pobrania
© Walraven
Uzupełnieniem jest usługa prefabrykacji — przeniesienie kluczowej części prac z budowy do kontrolowanych warunków produkcyjnych. Prefabrykowane elementy cechuje stała jakość, powtarzalność i precyzja wykonania, której trudno oczekiwać przy tradycyjnym montażu prowadzonym w zmiennych warunkach pogodowych. Efekt: krótszy czas montażu na dachu, mniejsze ryzyko uszkodzenia membrany i lepsza kontrola nad końcowym efektem estetycznym.
Architekt jako koordynator przestrzeni dachowej
Zmiana roli projektanta polega na tym, że przestaje on oddawać dach „w ręce instalatora” i zaczyna traktować go jako pełnoprawną część projektu — estetyczną, techniczną i eksploatacyjną. Oznacza to uwzględnienie dachu w procesie projektowym od samego początku: określenie stref technicznych, zaplanowanie ścieżek serwisowych, skoordynowanie rozmieszczenia urządzeń między branżami i dobór systemów posadowienia, które nie naruszają membrany.
Dach płaski zaprojektowany systemowo staje się uporządkowaną kondygnacją techniczną, na której każde urządzenie ma swoje miejsce, każda trasa serwisowa jest przemyślana, a dostęp jest bezpieczny przez cały cykl życia budynku. To standard, który można wdrożyć już dziś.
