Centralna wentylacja z rekuperacją od STIEBEL ELTRON

06 września '21

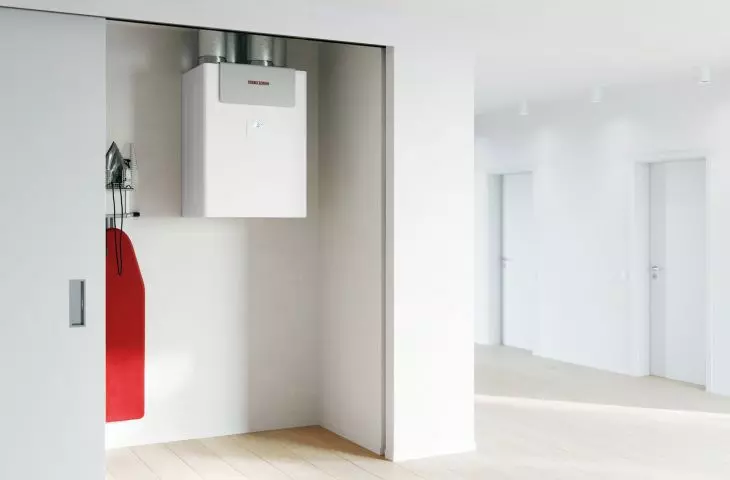

Centralna jednostka wentylacyjna VRC-W 400.
Z cyklu „Ogrzewania, wentylacja, klimatyzacja — inspiracje i rozwiązania 2021”


Nie ma sensu spierać się o zalety zainstalowania w domu jednorodzinnym systemu wentylacji kontrolowanej z rekuperacją. Czy mówimy o zmniejszeniu kurzu w domu, wyłapywaniu pyłków na filtrach centrali wentylacyjnej, co doceni wielu alergików, czy też o znacznym zmniejszeniu energii zużywanej na ogrzewanie domu. Człowiek spędza ponad trzy czwarte swojego czasu w środowisku wewnętrznym budynków, dlatego istotne jest, aby zadbać o odpowiednią wentylację i aktywnie ją wspierać. Automatyczna wentylacja domu bez konieczności ręcznego otwierania okien staje się coraz bardziej standardem w nowoczesnym budownictwie i przynosi fundamentalną poprawę komfortu i zdrowego środowiska wewnętrznego.

Aby wentylacja działała płynnie, przy jak najwyższej wydajności przy minimalnym poziomie hałasu, zawsze konieczne jest posiadanie mocnego i niezawodnego serca systemu – centralnej jednostki wentylacyjnej. Idealnym partnerem w tym przypadku jest VRC-W 400 niemieckiego producenta Stiebel Eltron.

Ta naścienna jednostka wentylacyjna zawiera najwyższej jakości komponenty dostępne na rynku. Niezależnie od tego, czy mówimy o wyjątkowo cichych, ekonomicznych i niezawodnych wentylatorach, czy też o wysoce wydajnym wymienniku odzysku energii. Metalowa konstrukcja jednostki zapewnia szczególnie zwiększoną wytrzymałość mechaniczną, ale także szczelność i istotne wygłuszenie, dzięki czemu nie musisz obawiać się umieszczenia jednostki poza pomieszczeniem technicznym. W tym przypadku eksponowanie urządzenia nie jest czymś, czego należy się wstydzić, wręcz przeciwnie, zwłaszcza dzięki przejrzystemu i nowoczesnemu konceptowi konstrukcji.

Urządzenie posiada oficjalny atest do stosowania w budynkach pasywnych, zwłaszcza w domach jednorodzinnych. Ale możliwości korzystania z tej centrali na tym się nie kończą. Maksymalna wydajność powietrza 400 m3/h pozwala na wykorzystanie centrali do wentylacji większych mieszkań lub nawet mniejszych powierzchni komercyjnych, takich jak małe biurowce itp.

Dzięki centralnej wentylacji pojedyncza jednostka (rekuperator) obsługuje dostarczanie i odprowadzanie powietrza do/z wnętrza budynku za pomocą kompleksowego systemu wentylacji. Potrzebne do tego kanały wentylacyjne mogą być wpuszczone w ścianach betonowych lub podwieszanych sufitach, w podłogach lub umieszczone pod jastrychem – nawet na otwartej przestrzeni. Ta opcja jest odpowiednia w przypadku nowych projektów i kompleksowych projektów modernizacyjnych. Jego główną zaletą jest równomierne dostarczanie świeżego powietrza w całym budynku. Energia odzyskana z powietrza wywiewanego może być wykorzystana do podgrzania powietrza nawiewanego.


© Stiebel Eltron

Jak działa kontrolowana wentylacja i odzysk ciepła?

Już w trakcie budowy w domu są instalowane systemy rur do rozprowadzenia powietrza. Pod względem kontrolowanej wentylacji i odzysku ciepła dom podzielony jest na dwa obszary, w których potrzebujemy świeżego powietrza. Są to pokoje i sypialnie oraz obszary o zwiększonym wydzielaniu wilgoci i zapachów: kuchnie, łazienki i toalety. Zanieczyszczone powietrze jest usuwane z pomieszczeń, a w centrali wentylacyjnej ciepłe i zużyte powietrze oddaje ciepło do świeżego zimnego powietrza w krzyżowym wymienniku przeciwprądowym, które zostało zasysane z otoczenia i oczyszczone przez skuteczny filtr przeciwpyłkowy. Podgrzane, świeże i przefiltrowane powietrze wpada do pomieszczeń. Korytarze i schody wentylowane są powietrzem przechodzącym z pomieszczeń mieszkalnych do obszarów z wyciągiem powietrza. Wilgotne, zużyte powietrze jest usuwane z łazienek i toalet. Dzięki wytworzeniu podciśnienia w pomieszczeniu zapobiega się również jego rozprzestrzenianiu się w głąb domu.

Zalety nowoczesnych systemów wentylacji

  • Poprawiona jakość powietrza w pomieszczeniach
  • Redukcja szkodliwych emisji
  • Zwiększony komfort życia
  • Odzysk ciepła grzewczego, które zwykle jest tracone przez wentylację okienną
  • Energooszczędna wentylacja dzięki odzyskowi ciepła
  • Ochrona ścian i zapobieganie rozwojowi pleśni
  • Korzyści dla alergików

Naścienne centrale wentylacyjne VRC-W 400 to więcej niż tylko wymiana powietrza

Dzięki wyjątkowo cichej pracy (tylko 48 dB(A) wg normy EN 12102) znakomicie nadają się do mieszkań, domów jednorodzinnych, małych zakładów przemysłowych. Ich wydajność do 400 m3/h predysponuje je do zastosowania w niedużych obiektach. Urządzenie odzyskuje do około 65% wilgoci i do 94% energii cieplnej z powietrza zużytego. W miesiącach letnich energooszczędne chłodzenie, dzięki automatycznej klapie bypass, zapewnia wysoki poziom komfortu w domu.

Centrala posiada układ ochrony przed zamarzaniem. Gdy temperatura powietrza zewnętrznego spadnie poniżej nastawionego progu ochrony, włączana jest elektryczna nagrzewnica wstępna. Zapobiega to zamarznięciu krzyżowo-przeciwprądowego wymiennika ciepła. VRC-W 400 E to wersja rekuperatora z odzyskiem wilgoci. W urządzeniu tym zastosowano bardzo efektywny enthalpiczny wymiennik ciepła przenoszący wilgoć przeciwprądowy wymiennikiem ciepła z selektywną membraną. Membrana ta odzyskuje wilgoć z powierza odprowadzanego i przenosi ją na powietrze doprowadzane. W ten sposób w miesiącach zimowych można ograniczyć spadek wzgędnej wilgotności powietrza w pomieszczeniach. Wszystkie funkcje można wygodnie obsługiwać za pomocą opcjonalnie dostępnego panelu obsługowego FEB.


© Stiebel Eltron

ZASTOSOWANIE

Centralna jednostka wentylacyjna z odzyskiem ciepła do wentylacji domów jednorodzinnych i małych nieruchomości komercyjnych.

WYPOSAŻENIE/KOMFORT

Współczesna konstrukcja z ergonomicznie zaprojektowanym modułem programującym i oddzielnym panelem osłony filtra; może być stosowany do domów jednorodzinnych i dużych mieszkań. Zintegrowany kontroler z wyświetlaczem wielofunkcyjnym i harmonogramem tygodniowym; może być również używany jako pilot zdalnego sterowania. Wysokowydajne wentylatory z łopatkami wygiętymi do tyłu o stałej prędkości przepływu. Wysokowydajny, krzyżowo-przeciwprądowy wymiennik ciepła. Wbudowana grzałka wstępna. Automatyczny bypass w przewodzie doprowadzającym powietrze, wbudowany czujnik wilgotności w przewodzie powietrza zużytego. Prosta wymiana filtra za pomocą kaset z filtrem combi. Drobny filtr przeciwpyłowy dostępny jako wyposażenie dodatkowe.

EFEKTYWNOŚĆ

Wentylatory o stałym przepływie o działaniu wstecznym z regulacją natężenia przepływu powietrza zapewniają zrównoważone natężenie przepływu powietrza, a tym samym powodują efektywne działanie.

INSTALACJA

Instalacja w budynkach mieszkalnych, pomieszczeniach gospodarczych, piwnicach itp. Króćce przyłączeniowe znajdują się w górnej części urządzenia; łatwy dostęp do elektrycznego panelu połączeniowego bez konieczności otwierania urządzenia; obudowa z blachy stalowej; widoczna powierzchnia w bieli alpejskiej z wykończeniem proszkowanym.

  • Strumień przepływu powietrza: 60-400 m3/h
  • Wysoki stopień odzysku ciepła aż do 93%
  • Inteligentny układ ochrony przed zamarzaniem
  • Bardzo łatwa konserwacja i wymiana filtrów
  • Wymiary: (głębokość × szerokość × wysokość) 534×690×997 mm.
  • Klasa efektywności energetycznej w umiarkowanych warunkach klimatycznych: A
  • Centralny system wentylacji dla optymalnej jakości powietrza
  • Wentylatory o stałym natężeniu przepływu umożliwia zrównoważone natężenie przepływu powietrza i zapewnia wydajną pracę
  • Zintegrowana grzałka wstępna do podgrzewania przepływu w miesiącach zimowych
  • Odzyskiwanie wilgoci (dla wersji E — Enthalpy)
  • Ergonomicznie zaprojektowany moduł programowania dla łatwej obsługi
  • Możliwość użycia jednostki programowania jako pilota do sterowania wszystkimi funkcjami


Architektów zapraszamy do współpracy i zarejestrowanie się na stronie www.stiebel-eltron.pl
W skrzynce narządziowej TOOLBOX czeka na Państwa specjalny program doboru wentylacji, rysunki CAD i wiele innych narzędzi przydatnych w pracy z produktami STIEBEL ELTRON.

Zapraszamy do kontaktu: Jarosław Popadyk, Product Manager: rekuperacja@stiebel-eltron.pl
