Efektywność energetyczna w parze z historycznym urokiem budynku

21 września '22


Podczas przebudowy kamienicy w Bazylei udało się zachować oryginalny wygląd zewnętrzny zabytkowych okien i osiągnąć doskonałą efektywność energetyczną. Zastosowanie szkła termoizolacyjnego o szczególnie wysokiej przepuszczalności światła, a także wyjątkowo wąskiej szyby zespolonej i ciepłej ramki dystansowej w obszarze izolacji krawędzi pozwoliło uzyskać odpowiednie doświetlenie wnętrz zabytkowego budynku i wyjątkowy komfort cieplny.

Bracia Georg i Rudolf Stamm najwyraźniej już w 1897 roku, nawet jeśli sami tak by tego nie określili, przywiązywali wagę do energooszczędności. W wybudowanej przez nich w tym czasie kamienicy w Bazylei w pomieszczeniach gospodarczych i przeznaczonych do użytku własnego domowników zamontowano jeszcze typowe dla tego okresu okna z pojedynczymi szybami, ale w salonach reprezentacyjnych wybrano przeszklenie podwójne, które znacznie lepiej chroniło przed chłodem. Przed wewnętrznym oknem stałym bracia Stamm zamontowali na poziomie fasady zdejmowane okno dodatkowe, dzięki czemu uzyskano efekt energetyczny zbliżony do okna skrzynkowego.

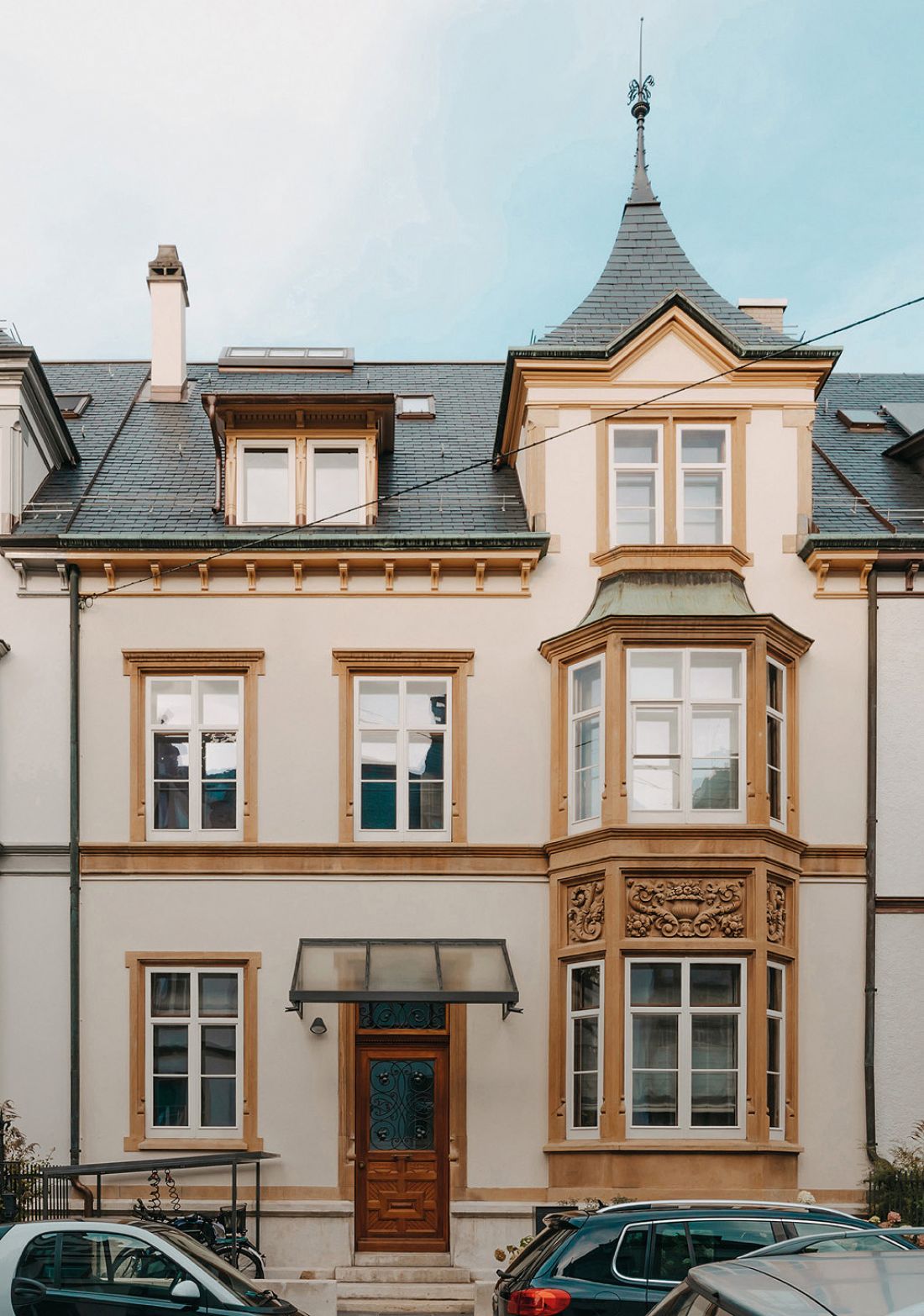

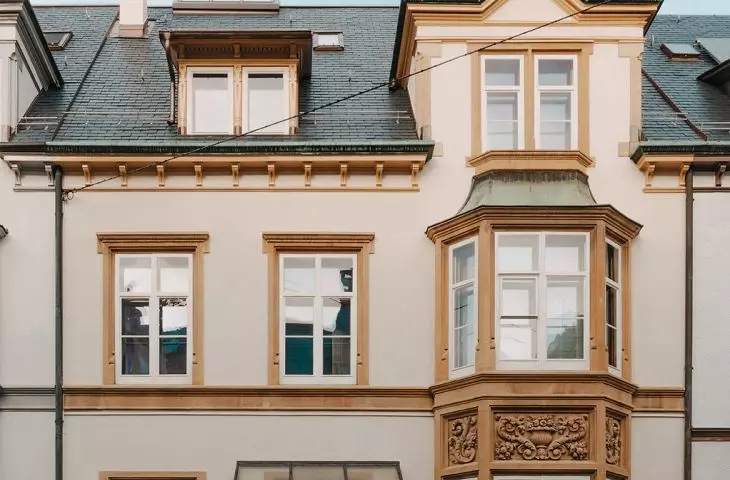

Podczas przebudowy kamienicy w Bazylei zachowano oryginalny wygląd zewnętrzny zabytkowych okien.

© SWISSPACER

Zinwentaryzowany budynek położony w strefie ochrony konserwatorskiej został w ciągu ostatnich dwóch lat całkowicie odnowiony. Za kierowanie projektem i budową odpowiadała firma Schröer Sell Architekten z Bazylei.

Projekt polegał na modernizacji nieingerującej w konstrukcję budynku, a zarazem zachowaniu lub przywróceniu jak największej liczby elementów z epoki – wyjaśnia architekt prowadząca, Carmen Eichenberger. – Obejmowało to m.in. modernizację energetyczną dachu i przywrócenie układu okien w lukarnie do wyglądu typowego dla okresu, w którym powstała kamienica. Zachowano jednak układ pomieszczeń i typowe rozwiązania konstrukcyjne, takie jak świetlik wewnętrzny, okna, a także przeszklone drzwi frontowe i tylne.

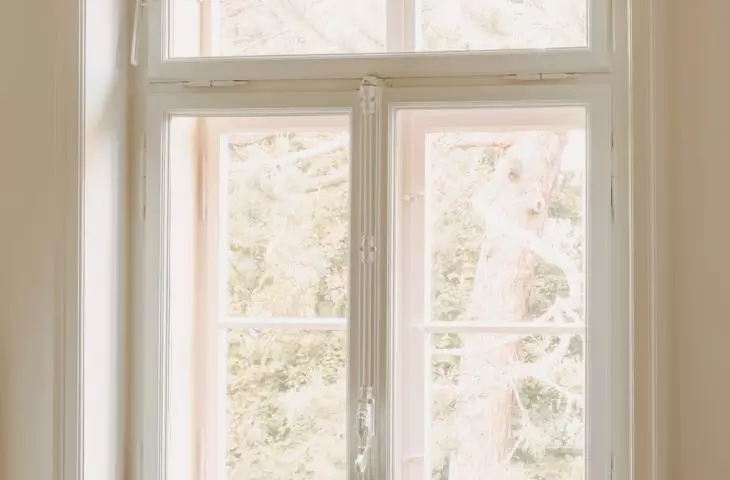

Dzięki specjalnej powłoce niskoemisyjnej, szkło izolacyjne ECLAZ LIGHT firmy Saint-Gobain Glass łączy w sobie wysoką efektywność energetyczną typową dla dwukomorowej szyby zespolonej z efektywnym doświetleniem wnętrza, jakie zapewnia szyba jednokomorowa.

© SWISSPACER

Wyjątkowo wąska podwójna szyba zespolona

Wspólnie z firmą Holzmanufaktur Rottweil, która podjęła się renowacji okien, architekci opracowali rozwiązanie, które pozwoliło zachować pierwotny wygląd elewacji, z szybami zewnętrznymi ze szkła ciągnionego.

Odnowiliśmy ramy okien stałych i ponownie oszkliliśmy je oryginalnymi szybami – tak opisuje tę procedurę kierownik projektu zfirmy Holzmanufaktur Rottweil, Dirk Obser. – Tak więc od zewnątrz ponownie można podziwiać historyczne szkło z jego niedoskonałościami i falistością.

Ramy skrzydeł wewnętrznych również zostały odnowione i ponownie wykorzystane, ale w tym przypadku zastosowano nowoczesne szkło izolacyjne CLIMAPLUS ECLAZ LIGHT XN firmy Saint-Gobain Glass. Dzięki specjalnej powłoce niskoemisyjnej osiąga ono efektywność energetyczną typową dla potrójnej szyby zespolonej, a jednocześnie wpuszcza do wnętrza tyle światła dziennego, co szyba podwójna. Jednokomorowa szyba zespolona ma grubość zaledwie 16 mm. W ten sposób uzyskano wyjątkowo płaskie przeszklenie wewnętrzne o konfiguracji 3–10–3 oraz eleganckie wizualnie rozwiązanie w starych ramach.

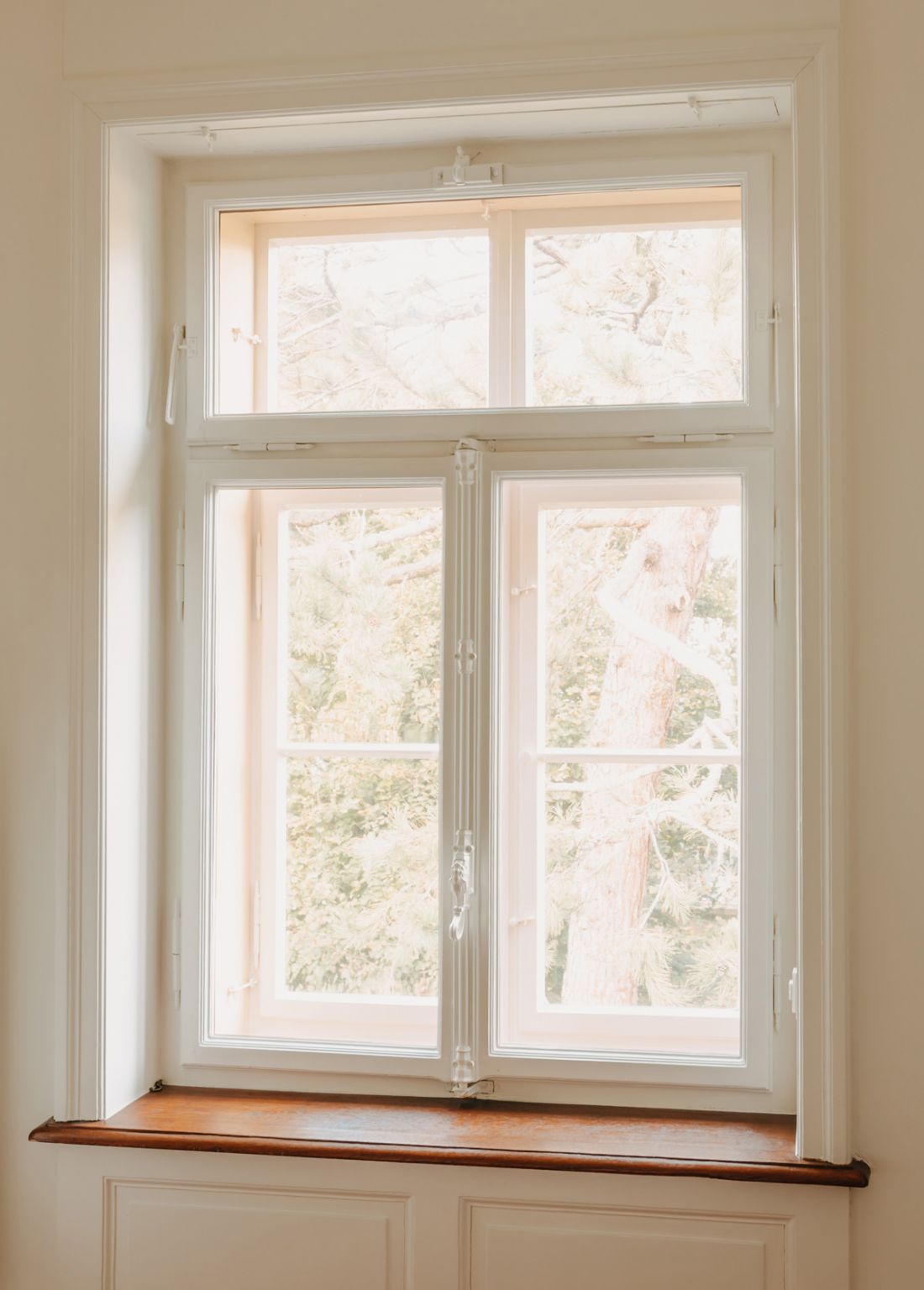

Zastosowanie szkła termoizolacyjnego o wysokiej przepuszczalności światła oraz ciepłej ramki dystansowej w obszarze izolacji krawędzi pozwoliło uzyskać odpowiednie doświetlenie wnętrz zabytkowego budynku i komfort cieplny.

© SWISSPACER

Dzięki przepuszczalności światła sięgającej 83%, szkło ECLAZ LIGHT pozwala na optymalne doświetlenie pomieszczeń naturalnym światłem dziennym, tak więc nawet w historycznych budynkach o stosunkowo małych oknach można bez problemu wykreować nowoczesne, jasne wnętrza. Wysoka neutralność barwowa szkła ECLAZ LIGHT zapewnia również dobre odwzorowanie kolorów i kontrastów, a wyjątkowo niska zawartość tlenków żelaza w szkle bazowym pozwala uniknąć jego typowego zielonego odcienia.

Efektywność energetyczna dzięki ciepłej ramce dystansowej

Do wysokiej efektywności energetycznej wąskiej szyby zespolonej przyczyniają się również doskonałe parametry uszczelnienia krawędzi. Ramki dystansowe SWISSPACER zapewniają doskonałą izolację dzięki niskiej przewodności cieplnej i niskim wartościom psi. Temperatura na krawędzi szyby pozostaje wysoka, dzięki czemu wyeliminowane zostaje ryzyko kondensacji i rozwoju pleśni. Dirk Obser widzi jeszcze jeden, prawdopodobnie równie ważny powód, dla którego Holzmanufaktur Rottweil regularnie korzysta z ramek dystansowych SWISSPACER: – Z nimi krawędź szyby prezentuje się po prostu najlepiej!

Dzięki wąskiej, ale bardzo efektywnej energetycznie konstrukcji szyby zespolonej z zastosowaniem szkła ECLAZ LIGHT i ramki dystansowej SWISSPACER Advance, historyczne ramy okien wewnętrznych mogły zostać ponownie wykorzystane bez żadnych widocznych modyfikacji. Element ten zachował więc praktycznie niezmieniony wygląd zewnętrzny, ale została w nim zintegrowana izolacja cieplna zgodna z dzisiejszymi standardami.

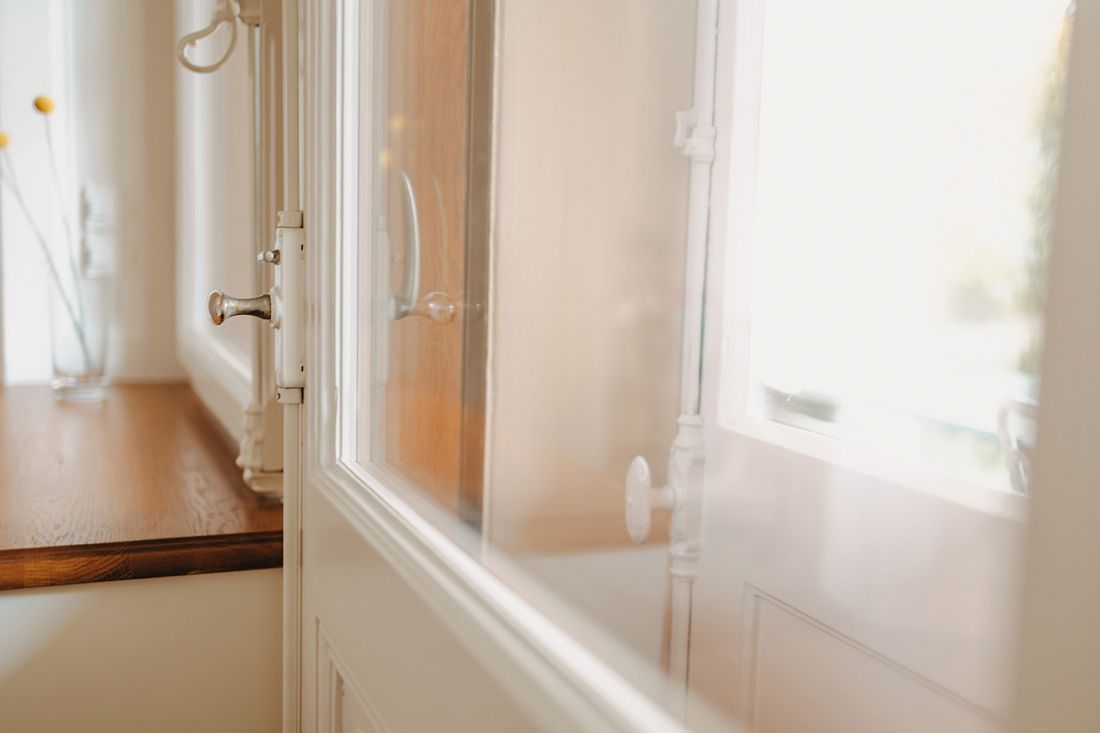

Zastosowanie szkła ECLAZ LIGHT i ramki dystansowej SWISSPACER Advance pozwala na uzyskanie szyby zespolonej o szczególnie wysokiej efektywności energetycznej. Dzięki temu możliwe było ponowne wykorzystanie historycznych ram okien wewnętrznych bez żadnych widocznych modyfikacji.

© SWISSPACER

Tej samej idei podporządkowana była modernizacja dwóch przeszklonych drzwi prowadzących na ulicę i na taras od strony podwórza. Tutaj jednak możliwości wykorzystania szkła izolacyjnego były jeszcze bardziej ograniczone. W związku z tym w drzwiach wejściowych od strony ulicy konieczne okazało się zastosowanie zupełnie nowej szyby próżniowej. W przypadku drzwi tarasowych firma Holzmanufaktur Rottweil postawiła z kolei na własne rozwiązanie o nazwie REVETRO. Polega ono na umieszczeniu historycznej szyby na pozycji zewnętrznej w nowej konstrukcji szyby zespolonej. Dzięki temu, patrząc na kamienicę braci Stamm od strony podwórza, wyraźnie widać nierówności, falistość i pęcherze oryginalnego szkła ciągnionego. Element ten nadaje fasadzie uroczy, historyczny charakter.

Więćej informacji na stronie firmy SWISSPACER w portalu AiB.
