Nowa generacja napędów do dźwigów (wind) hydraulicznych i elektrycznych

25 grudnia '20

Dźwigi elektryczne i hydrauliczne GMV do każdego typu inwestycji


Firma GMV Polska Sp. z o.o. została założona w 1958 roku i jest obecnie największym globalnym producentem napędów hydraulicznych do dźwigów (wind). Na świecie znaleźć możemy ponad 750 000 pracujących dźwigów z napędem GMV. Każdego roku firma powiększa tę statystykę, dostarczając na światowy rynek dziesiątki tysięcy nowych. W ostatnich latach GMV wprowadziła na rynek nowe generacje napędów do dźwigów hydraulicznych i elektrycznych.

Rodzaje dźwigów GMV

W ofercie firmy GMV można znaleźć podzespoły dźwigowe i kompletne dźwigi hydrauliczne i elektryczne.

Dźwigi hydrauliczne GMV

  • osobowe o udźwigach Green Lift® 320-1000 kg
  • towarowo-osobowe GPL 1500-9000 kg
  • samochodowe VL 3000-4250 kg

Dźwigi elektryczne GMV

  • osobowe 450-1000 kg
  • hydrauliczne dźwigi osobowe przeznaczone do istniejących budynków oraz
  • hydrauliczne windy HOME LIFT® zgodne z dyrektywą maszynową 2006/42/EC.

Nowa generacja
napędów do dźwigów hydraulicznych i elektrycznych © GMV

Nowa generacja napędów do dźwigów hydraulicznych i elektrycznych

© GMV

Dźwigi hydrauliczne GMV

Zasada działania dźwigu z napędem hydraulicznym

Kabina windy z napędem hydraulicznym przemieszcza się w górę dzięki siłownikowi wprawianemu w ruch przez płyn roboczy tłoczony pod ciśnieniem. Ruch kabiny w dół odbywa się z wykorzystaniem siły ciężkości, bez poboru energii elektrycznej przez silnik, a płyn wraca ponownie do zbiornika. Nad precyzyjnym przemieszczaniem się kabiny w obu kierunkach czuwa elektronicznie sterowany zespół zaworów.

Szyby dźwigów hydraulicznych charakteryzują się niezwykle małymi wymiarami w stosunku do kabiny, lekką konstrukcją ścian, gdyż siły koncentrują się głównie na dnie szybu i nie wymagają dylatacji. Umożliwia to optymalne wykorzystanie przestrzeni i zwiększenie powierzchni użytkowej / mieszkalnej w budynku. Umieszczenie zespołu napędowego poza szybem wpływa na wyjątkowo niski poziom hałasu i dlatego dźwigi hydrauliczne są szczególnie polecane w budynkach mieszkalnych. Ponadto dźwigi hydrauliczne słyną z dużej trwałości (20 i więcej lat), gdyż posiadają nieskomplikowana budowę i małą liczbę elementów ruchomych. Z tego względu koszty eksploatacji są wyjątkowo niskie.

Napęd dźwigów hydraulicznych ze względu na konstrukcję

  • bezpośredni (1:1) – siłownik napędza bezpośrednio ramę kabinową
  • pośredni (2:1) – siłownik działa na ramę kabinową, za pośrednictwem koła linowego i lin.

Napęd bezpośredni stosuje się w dźwigach o niższej wysokości podnoszenia i większym udźwigu. Zespół napędowy zawiera agregat z płynem roboczym, w którym zanurzone są silnik i sprzężona z nim pompa.

Nowa generacja
napędów do dźwigów hydraulicznych i elektrycznych © GMV

Nowa generacja napędów do dźwigów hydraulicznych i elektrycznych

© GMV

Dźwigi hydrauliczne GREEN LIFT – FLUITRONIC

GREEN LIFT to standardowe dźwigi hydrauliczne posiadające badanie typu. Nazwa FLUITRONIC podkreśla zastosowanie napędu najnowszej generacji z mikroprocesorowym sterowaniem. Wyposażone są w nowoczesny agregat z proporcjonalnym blokiem zaworowym NGV, który zapewnia bardzo wysoki komfort przejazdu kabiny. Dokładność zatrzymania się na progu na przystanku to 3 mm. Kabiny dźwigów GREEN LIFT, to konstrukcje modułowe z jednym lub dwoma wejściami. Wnętrze można dowolnie aranżować przy wykorzystaniu szerokiej palety podłóg i ściennych paneli kabinowych: laminowanych lub stalowych.

Dźwigi elektryczne GREEN LIFT GLT

Przy większych wysokościach podnoszenia (od 17 do 35 m) GMV poleca posiadające europejskie badanie typu dźwigi elektryczne o udźwigach od 320 do 1000 kg z bezreduktorowym zespołem napędowym z częstotliwościową regulacją VVVF. Zapewniono prędkość jazdy do 1 m/s, bardzo wysoki komfort jazdy, niską emisję hałasu oraz precyzyjne zatrzymanie się kabiny na przystanku. W przypadku zaniku napięcia sterowanie wspomagane urządzeniem UPS (230 V – grupa akumulatorów) umożliwi dojazd dźwigu do najbliższego przystanku i otwarcie drzwi, a pasażerowie będą mogli swobodnie opuścić kabinę. Zespół napędowy jest zamocowany w górnej części prowadnic przenoszących obciążenie na dno szybu. Dzięki temu szyb jest lżejszą i tańszą konstrukcją.

Windy hydrauliczne HOME LIFT® – 2006/42/EC

Windy o nazwie Home Lift spełniają wymagania dyrektywy maszynowej 2006/42/EC. W przeciwieństwie do innych dostępnych na rynku urządzeń zachowują cechy dźwigów osobowych: automatyczny dojazd na zadysponowany przystanek oraz automatyczne drzwi kabinowe oraz szybowe. Prędkość, zgodnie w wymogami dyrektywy nie przekracza 0,15 m/s. Udźwig od 250 do 400 kg (3-5 osób). Przeznaczone są do budynków o małym natężeniu ruchu oraz do domów prywatnych.

Nowa generacja
napędów do dźwigów hydraulicznych i elektrycznych © GMV

Nowa generacja napędów do dźwigów hydraulicznych i elektrycznych

© GMV

Dźwigi towarowo-osobowe GPL i dźwigi samochodowe VL

Oddzielną grupę stanowią dźwigi towarowo-osobowe o udźwigach w zakresie od 1500 do 9000 kg produkcji GMV Sweden AB. Stosujemy bezpośrednie napędy (Technology GMVTM 1:1) z dwoma lub czterema siłownikami typu EC (teleskopowe z mechaniczną synchronizacją). Te unikatowe w świecie rozwiązania są cenione za prostą, łatwą w montażu konstrukcję i trwałość. Na zamówienie klienta opracowujemy również nietypowe układy i dźwigi specjalne. Szczególnie polecamy nasze rozwiązania w zastosowaniu do dźwigów o bardzo dużych udźwigach (ponad 10 ton). Maszynownia dźwigu może być usytuowana w dowolnym miejscu, nawet z dala od szybu. Coraz większą popularność wśród architektów zdobywają dźwigi samochodowe VL. Obsługują wielopoziomowe parkingi naziemne i podziemne. Okazuje się, że często jest to jedyne rozwiązanie zapewniające miejsca garażowe pod budynkami w centrach miast.

Nowa generacja
napędów do dźwigów hydraulicznych i elektrycznych © GMV

Nowa generacja napędów do dźwigów hydraulicznych i elektrycznych

© GMV

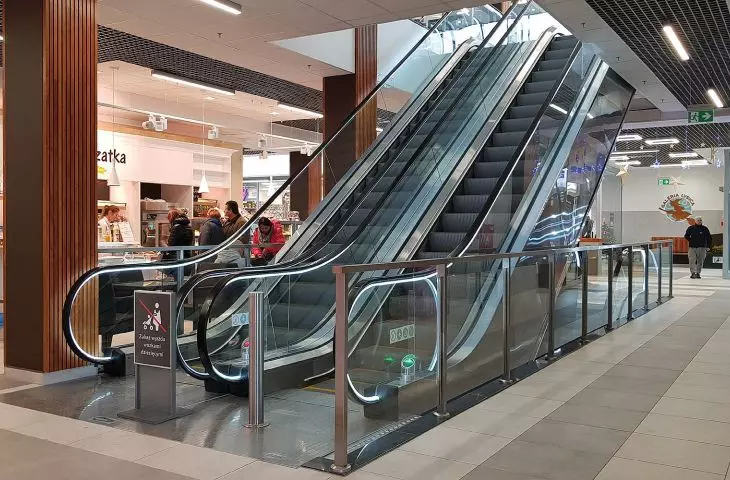

Schody i chodniki ruchome

GMV jest dostawcą nie tylko urządzeń dźwigowych (wind), ale również schodów i chodników ruchomych. Jest to ukłon w stronę inwestorów i architektów oczekujących od renomowanego producenta dźwigów kompleksowych rozwiązań. Nasze urządzenia znajdują zastosowanie w budynkach komercyjnych: galerie handlowe, centra wystawiennicze czy biurowce oraz w obiektach transportu publicznego takich jak: metro, dworce kolejowe i porty lotnicze.

***

GMV istnieje od 60 lat. Jest jedną z niewielu firm na świecie, która produkuje zarówno dźwigi hydrauliczne jak i elektryczne. Szeroka oferta zapewnia swobodę przy doborze odpowiedniego rozwiązania dla projektowanego budynku i dlatego coraz więcej budynków w Polsce jest wyposażonych w nowoczesne i bezpieczne dźwigi GMV. Architekci, projektanci, firmy z branży dźwigowej i użytkownicy doceniają ich zalety od wielu lat.



Więcej informacji na stronie firmy GMV Polska Sp. z o.o. w portalu A&B.
