Projektowanie nowoczesnego dachu płaskiego – na co zwrócić szczególną uwagę?

08 maja '23

Co trzeba wiedzieć o płaskim dachu…


Dach płaski
to konstrukcja niosąca ze sobą wiele wymiernych zalet. System ten nie tylko pozwala zmaksymalizować ilość dostępnej w budynku przestrzeni użytkowej, lecz także zapewnia możliwość zagospodarowania powierzchni samego dachu. Jednak ze względu na jego płaską konstrukcję niezwykle ważne jest, by wykonać go w sposób zapewniający mu wysoką wytrzymałość mechaniczną, przy jednoczesnym zachowaniu odpowiedniej paroizolacji oraz efektywnym odprowadzaniu wilgoci.

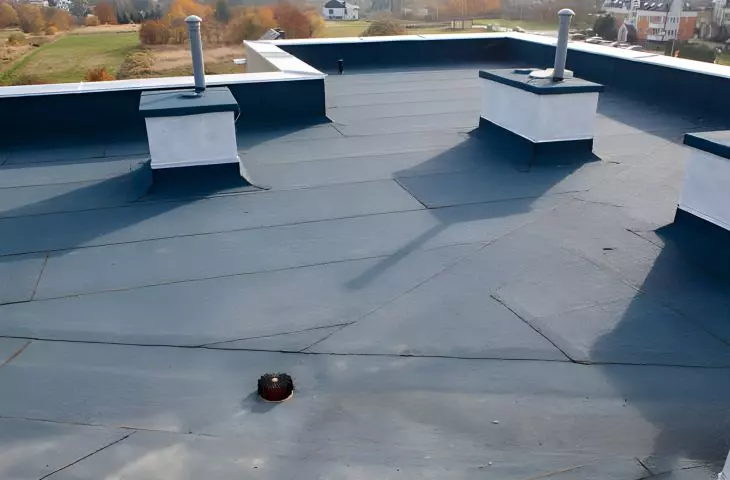

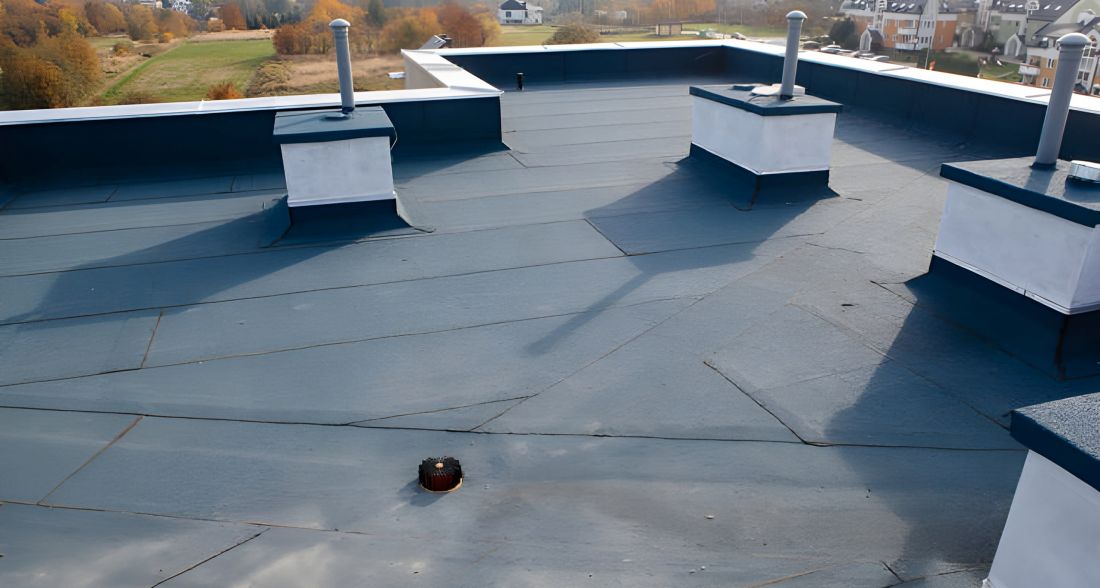

Dach płaski

Dach płaski

© SUEZ Izolacje Budowlane

Jakie warstwy uwzględnić podczas projektowania dachu płaskiego?

Prawidłowy projekt dachu płaskiego wymaga zastosowania tak zwanego układu wielowarstwowego. Składa się on z pięciu odrębnych warstw, które wzajemnie się uzupełniają, tym samym gwarantując pełną szczelność, eliminując ryzyko powstania mostków termicznych, a także zapewniając wymaganą przez projekt nośność.

Projektowanie dachu płaskiego wymaga uwzględnienia następujących elementów, w skład których wchodzi:

  • konstrukcja nośna — jej zadaniem jest zapewnienie należytej obciążalności oraz wytrzymałości mechanicznej;
  • warstwa paroizolacyjna — stanowi ona szczelną barierę, mającą na celu zapobieganie przenikaniu pary wodnej z wnętrza budynku oraz otaczających go attyk do kolejnych warstw dachu płaskiego;
  • warstwa termoizolacyjna — jej zadaniem jest ograniczenie ilości ciepła przenikającego przez powierzchnię dachu; pozwala to znacząco zwiększyć komfort termiczny osób użytkujących dany budynek, przy jednoczesnym zmniejszeniu kosztów związanych z jego ogrzewaniem lub schładzaniem;
  • warstwa spadkowa — odpowiada ona za zachowanie należytego kąta nachylenia, pozwalającego na w pełni samoczynne usuwanie wody gromadzącej się na powierzchni dachu w sposób grawitacyjny;
  • warstwa hydroizolacyjna — ma ona chronić przed przenikaniem wilgoci oraz deszczu nawalnego w głąb pozostałych elementów konstrukcyjnych dachu;

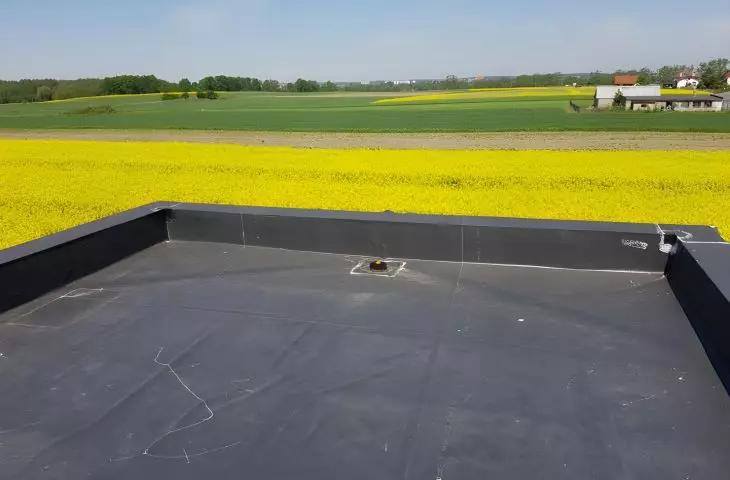

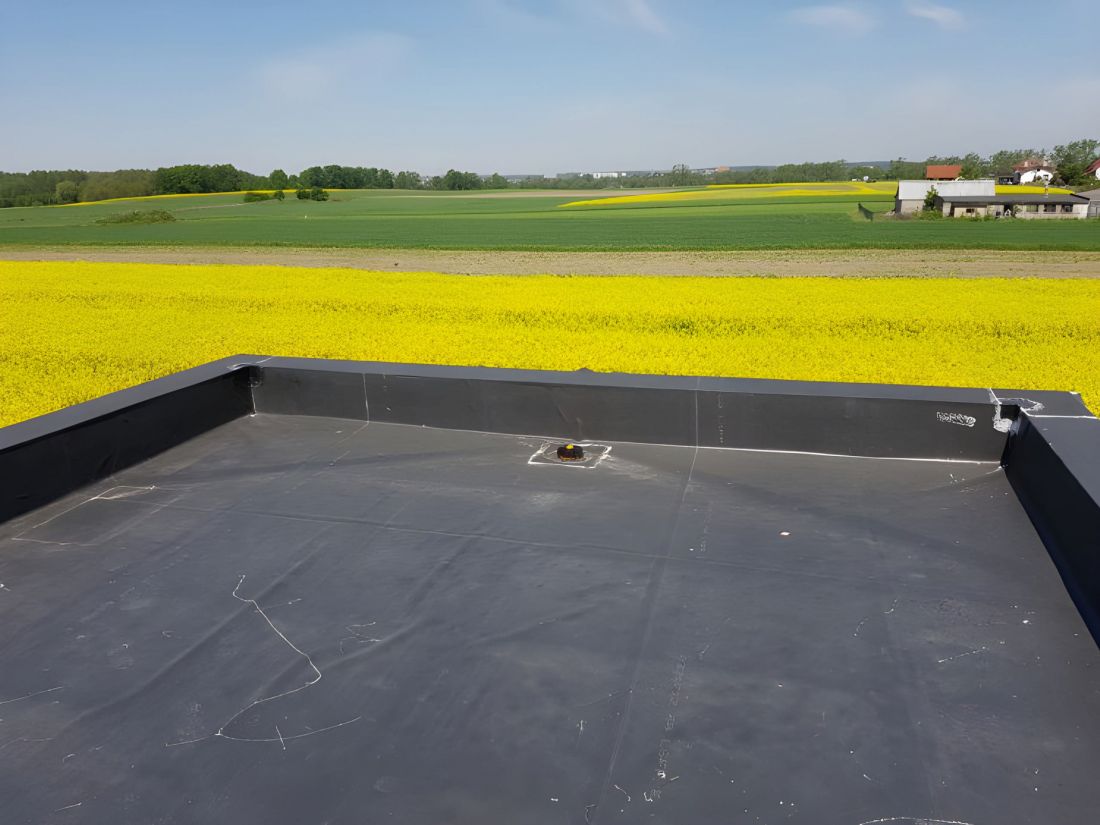

Dach płaski
z murkiem attykowym – w centralnej części wpust punktowy

Dach płaski z murkiem attykowym – w centralnej części wpust punktowy

© SUEZ Izolacje Budowlane

W projekcie dachu płaskiego muszą też bezwzględnie zostać przewidziane dodatkowe akcesoria w postaci wpustów dachowych oraz systemów odprowadzania wody. Zapewnią one efektywne pozbywanie się deszczówki z powierzchni dachu, jednocześnie chroniąc elewację oraz fundamenty przed uszkodzeniami powodowanymi przez wilgoć.

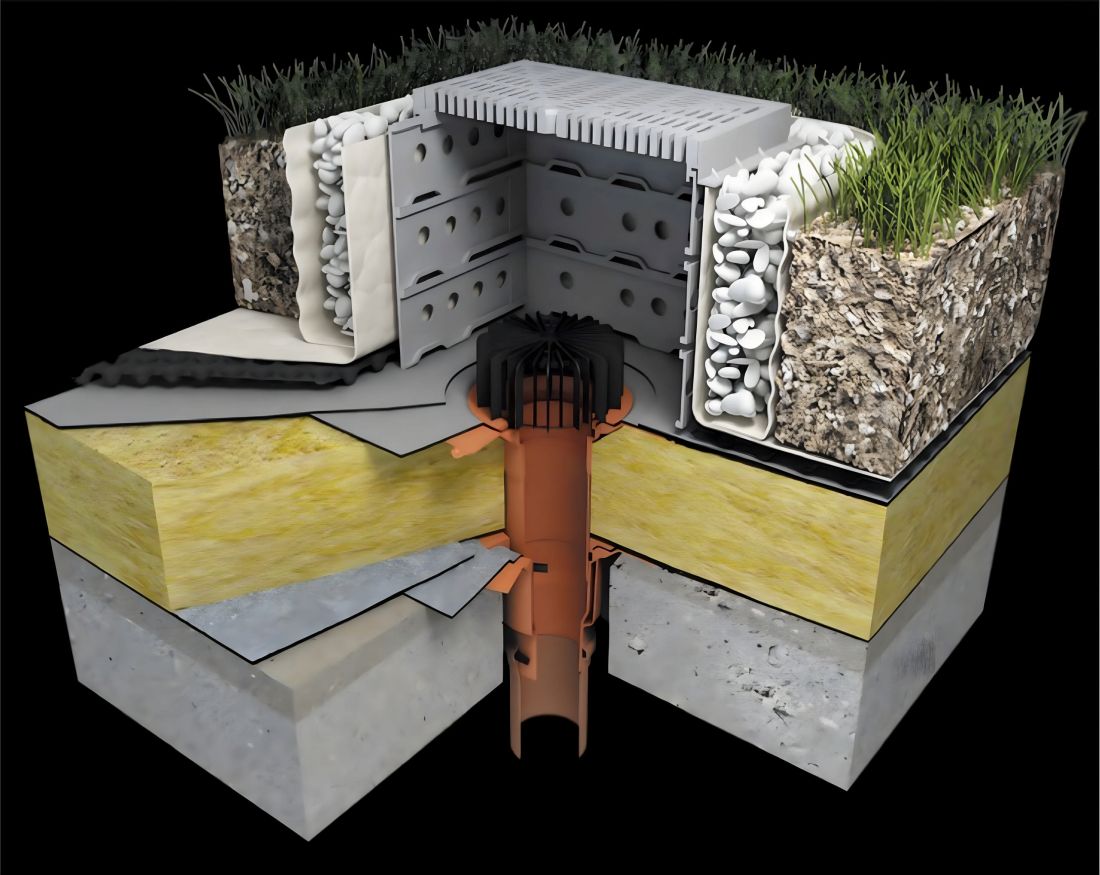

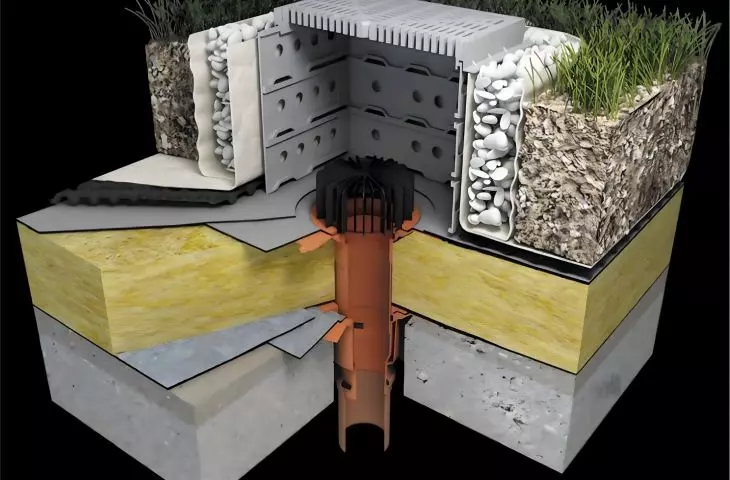

Przekrój
przed dach płaski zielony wraz z wpustem dachowym TOPWET

Przekrój przed dach płaski zielony wraz z wpustem dachowym TOPWET

© SUEZ Izolacje Budowlane

Jakie materiały powinny zostać przewidziane do wykonywania poszczególnych warstw dachu płaskiego?

Dobór odpowiednich materiałów jest kluczowym aspektem umożliwiającym projektowanie dachu płaskiego wielowarstwowego, który będzie trwały i przede wszystkim szczelny.

Konstrukcja nośna dachu płaskiego

Do wykonania konstrukcji nośnej dachu płaskiego zazwyczaj używa się materiałów takich jak:

  • czterostronnie strugane drewno dosuszane komorowo lub belki dwuteowe;
  • stalowe i w pełni ocynkowane belki profilowane do stropów wraz z wysokiej klasy blachami trapezowymi;
  • stropodachy wykonane z żelbetowej płyty nośnej;

Niezwykle ważne jest jednak, by materiał służący do wykonania konstrukcji nośnej został dobrany zarówno pod kątem planowanego projektowego obciążenia dachu płaskiego, jak i samej warstwy izolacji termicznej. Dlatego też chcąc stworzyć powierzchnię użytkową, niezbędne będzie zastosowanie materiałów o odpowiedniej wytrzymałości — w szczególności płyt żelbetowych.

Warstwa paroizolacyjna dachu wielowarstwowego

Kolejnym kluczowym elementem konstrukcyjnym płaskiego dachu wielowarstwowego jest paroizolacja. Zadaniem paroizolacji jest uniemożliwienie zbierającej się we wnętrzu budynku parze wodnej penetrowania kolejnych warstw, z których składa się dach płaski.

W przeszłości do wykonywania paroizolacji często używano folii PE (polietylenowej). Metoda ta nie była jednak w stanie zapewnić należytej szczelności, co wynikało z trudności łączenia ze sobą poszczególnych pasów folii PE oraz trwałego mocowania ich do głównej warstwy kryjącej dach płaski. Co gorsza, materiały polietylenowe są także niezwykle podatne na uszkodzenia powstałe w trakcie prac montażowych, zwiększając ryzyko wystąpienia nieszczelności.

Dlatego też dużo lepszym materiałem do wykonywania warstwy paroizolacyjnej są specjalne papy bitumiczne wyposażone w zintegrowaną wkładkę aluminiową. Tworzywo to gwarantuje zachowanie współczynnika SD przekraczającego poziom 1500 niezależnie od grubości papy. Papy bitumiczne są także wysoce odporne na uszkodzenia mechaniczne, umożliwiając tym samym na swobodne poruszanie się po ich powierzchni.

Kolejnym niepodważalnym atutem tego materiału jest możliwość etapowego wykonywania prac, pozwalając w razie wystąpienia nagłej potrzeby przerwać czynności montażowe.
Ważne jest jednak, by projekt dachu płaskiego uwzględniał zastosowanie specjalnych systemowych odpływów odpowiadających za sprawne usuwanie nadmiaru opadów atmosferycznych. Zadanie to mogą pełnić wpusty dachowe firmy TOPWET.

Warstwa termoizolacyjna dachu płaskiego

Rolą warstwy termoizolacyjnej jest ograniczenie przenikania ciepła przez dach płaski. Pozwala to zwiększyć komfort termiczny osób przebywających w danym budynku, a także zminimalizować rachunki niezbędne do jego ogrzania.

Warstwa termoizolacyjna musi spełniać wszystkie wyśrubowane wymagania określone w Warunkach Technicznych (WT), dlatego też do jej wykonywania zazwyczaj sięga się po dobrej klasy styropian (EPS) lub styrodur (XPS). Niezwykle ważne jest jednak, by materiały te charakteryzowały się podwyższoną wytrzymałością mechaniczną oraz odpornością na naprężenia ściskające.

Izolator powinien posiadać też wysoką odporność na działanie ognia odpowiadającą przynajmniej certyfikacji RE 15. Dlatego też w przypadku budynków szczególnie narażonych na zaprószenie pożaru warto wybrać piankę PIR lub wełnę skalną, lub mineralną.

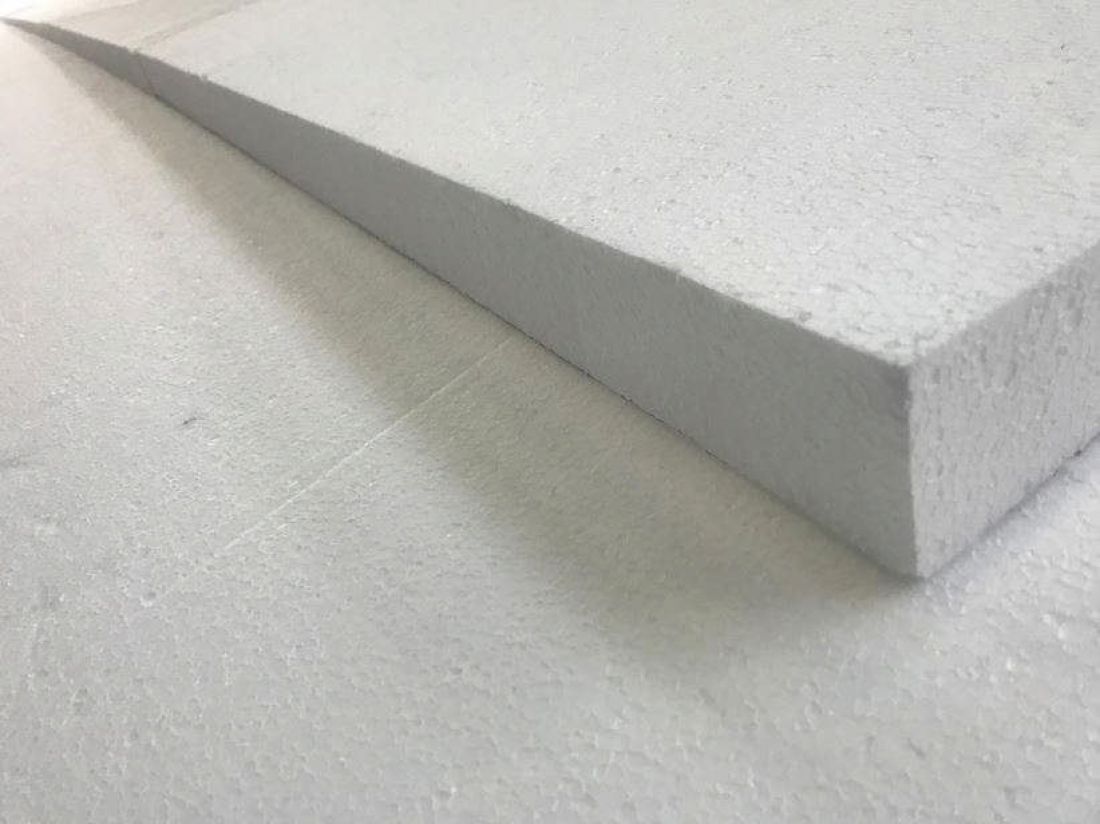

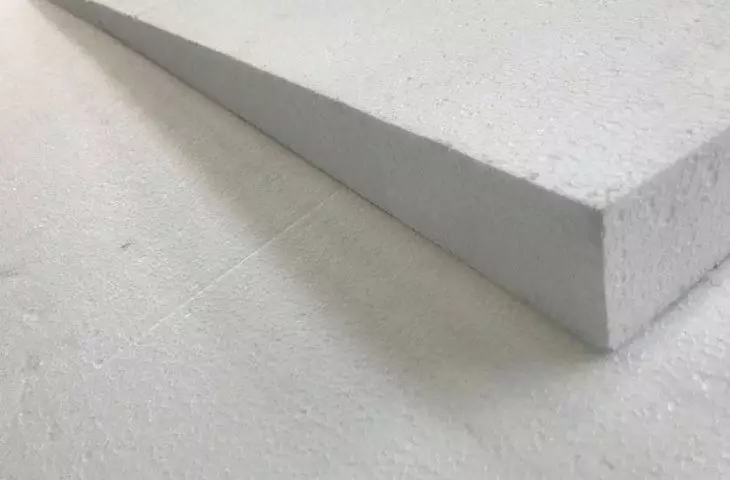

Spadki
dachowe

Spadki dachowe

© SUEZ Izolacje Budowlane

Warstwa spadkowa dachu płaskiego

Projekt dachu płaskiego musi także przewidywać wykonanie warstwy spadkowej. Jest to kluczowe, ponieważ w przeciwnym wypadku woda deszczowa nie będzie prawidłowo odprowadzana z powierzchni dachu.

Najlepszym materiałem do realizacji tego etapu pracy będzie styropian o podwyższonej wytrzymałości mechanicznej, czyli EPS 100. Można go z powodzeniem wykorzystywać na każdej konstrukcji nośnej dachu.

Projektując dach płaski, powinno się jednak unikać wykonywania warstwy spadkowej w postaci wylewek betonowych wykonywanych na schodkowanym styropianie. Metoda ta jest przestarzała, a jej stosowanie może doprowadzić do szybkiej i kosztownej degradacji warstwy termoizolacyjnej.

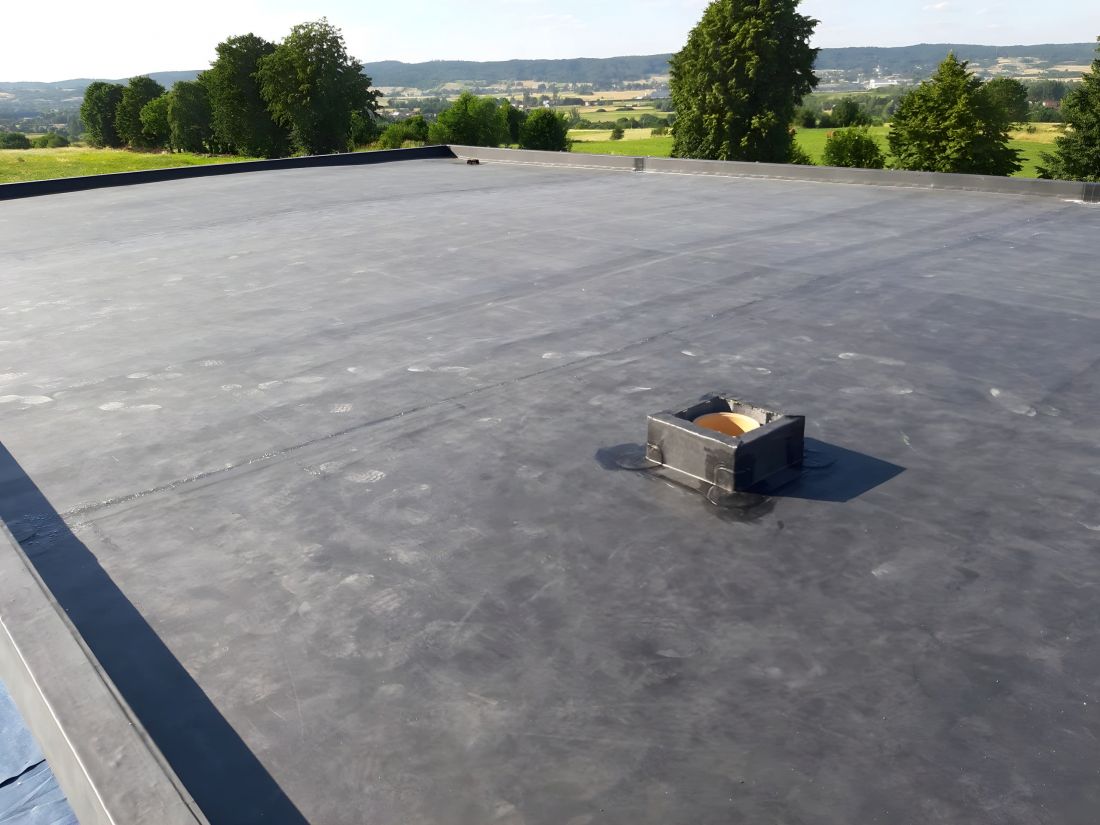

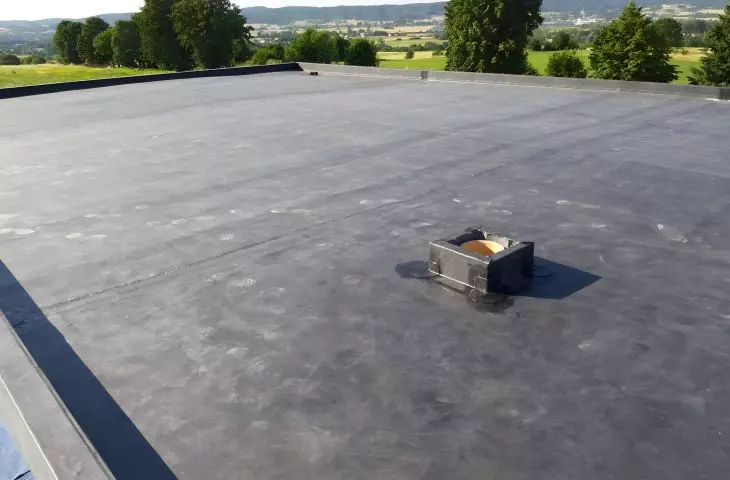

Dach płaski
z membraną EPDM

Dach płaski z membraną EPDM

© SUEZ Izolacje Budowlane

Warstwa hydroizolacyjna

Ostatnią warstwą dachu płaskiego jest hydroizolacja. Materiały stosowane do jej wykonania powinny zostać dobrane do sposobu, w jaki wykorzystywana będzie powierzchnia dachu.

W przypadku konstrukcji użytkowych oraz przewidywanego montażu paneli fotowoltaicznych powinno się wybrać papy bitumiczne. Są one wysoce odporne na uszkodzenia mechaniczne, pozwalając na swobodne poruszanie się po całej powierzchni dachu. Natomiast w przypadku dachów nieużytkowych o dużej powierzchni, papę bitumiczną można zastąpić bez obaw zastąpić membraną PVC lub EPDM.

Dobór akcesoriów dachowych

Elementy odwadniające

Prawidłowy projekt dachu płaskiego musi przewidywać zastosowanie elementów odwadniających, które zabezpieczą go przed nadmiernym obciążeniem deszczówką lub topiącym się śniegiem. Mogą to być systemy grawitacyjne lub podciśnieniowe. Ze względu na niższy kosz oraz prostotę konstrukcji inwestorzy zazwyczaj sięgają po wariant pierwszy.

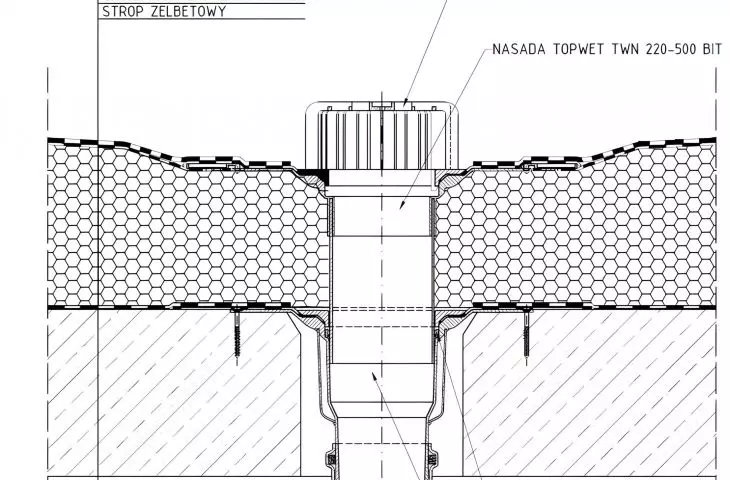

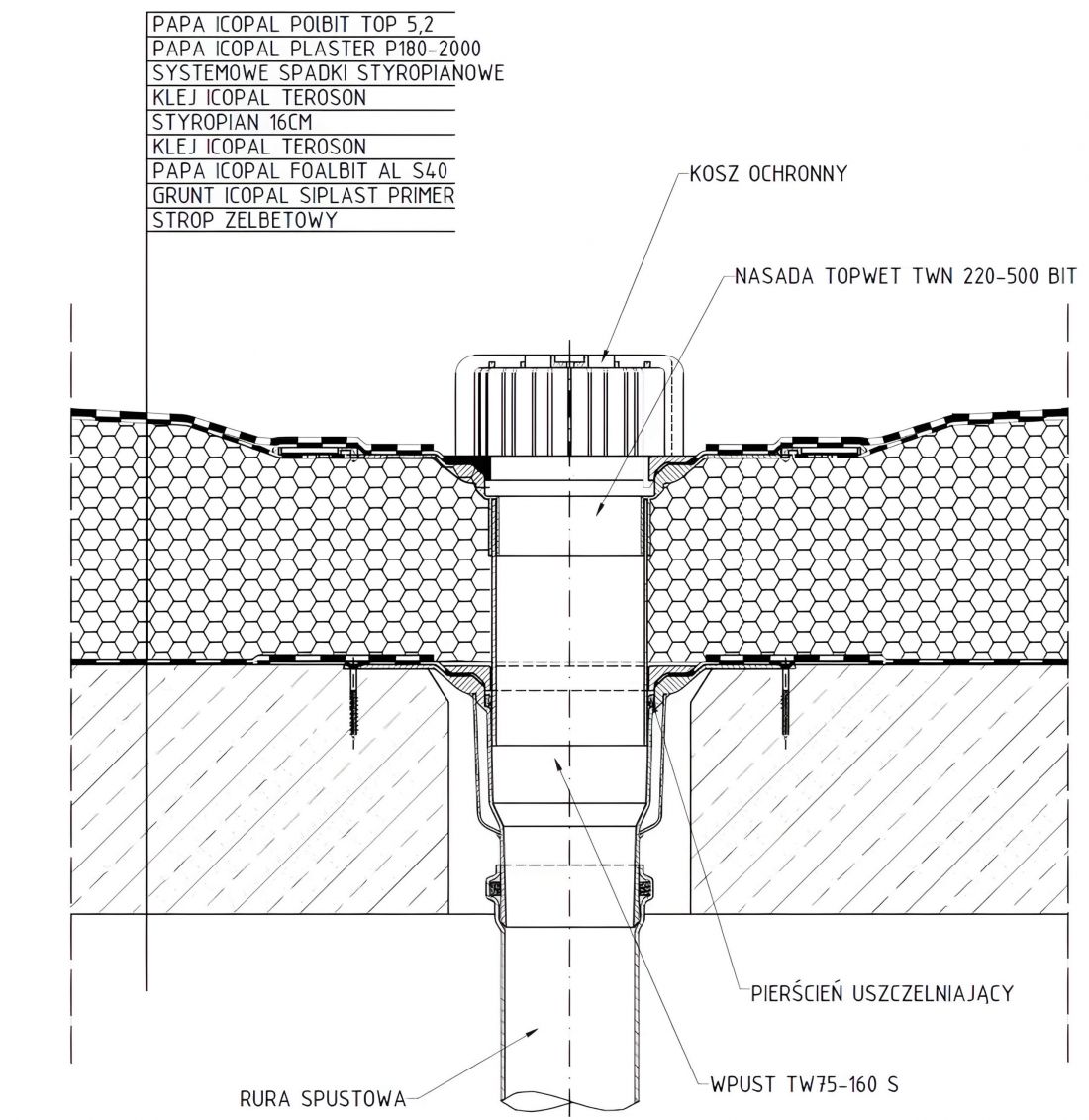

Detal montażu
wpustu dachowego prostego wraz z nadbudową

Detal montażu wpustu dachowego prostego wraz z nadbudową

© SUEZ Izolacje Budowlane

Wpusty dachowe

Najważniejszą częścią każdego systemu odwadniającego są wpusty dachowe, które pozwalają na sprawne usuwanie wody z powierzchni dachu płaskiego. Wielu specjalistów w szczególności poleca pionowe lub poziome wpusty dachowe marki LORO lub TOPWET, które wyposażone są w zintegrowany kołnierz wykonany z materiału dopasowanego do warstwy izolacyjnej zastosowanej na dachu. Ich konstrukcja w przeciwieństwie do tańszej konkurencji gwarantuje zachowanie ciągłości izolacji na całej powierzchni dachu płaskiego.

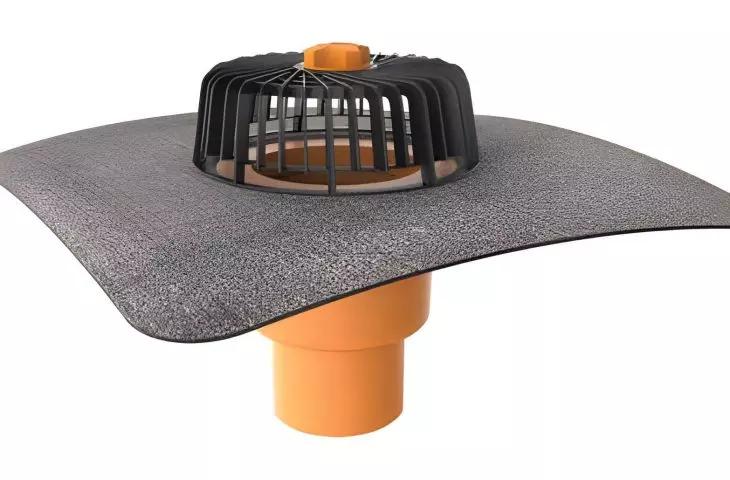

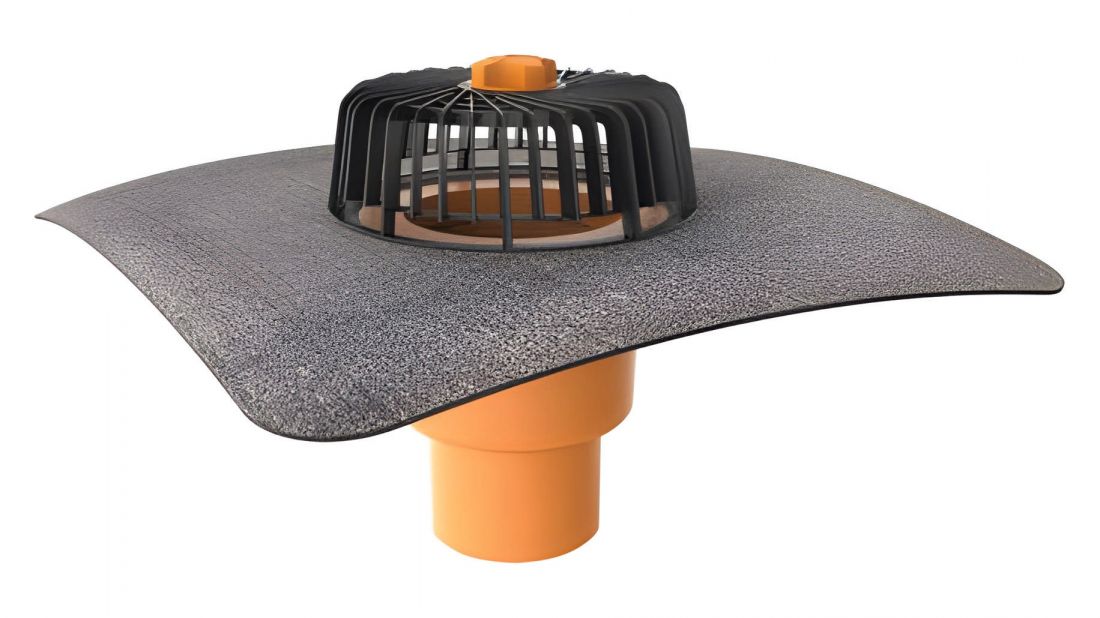

Wpust dachowyTOPWET pionowy z odpływem

Wpust dachowy TOPWET pionowy z odpływem

© SUEZ Izolacje Budowlane

Kosze żwirowe

Z kolei w przypadku konstrukcji zagospodarowanych zielenią projekt dachu płaskiego musi uwzględniać zastosowanie specjalnych koszów żwirowych. Ich konstrukcja zabezpiecza rury odpływowe przed zapychaniem się ziemią, pozwalając jednocześnie sprawnie odprowadzać nadmiar wody.

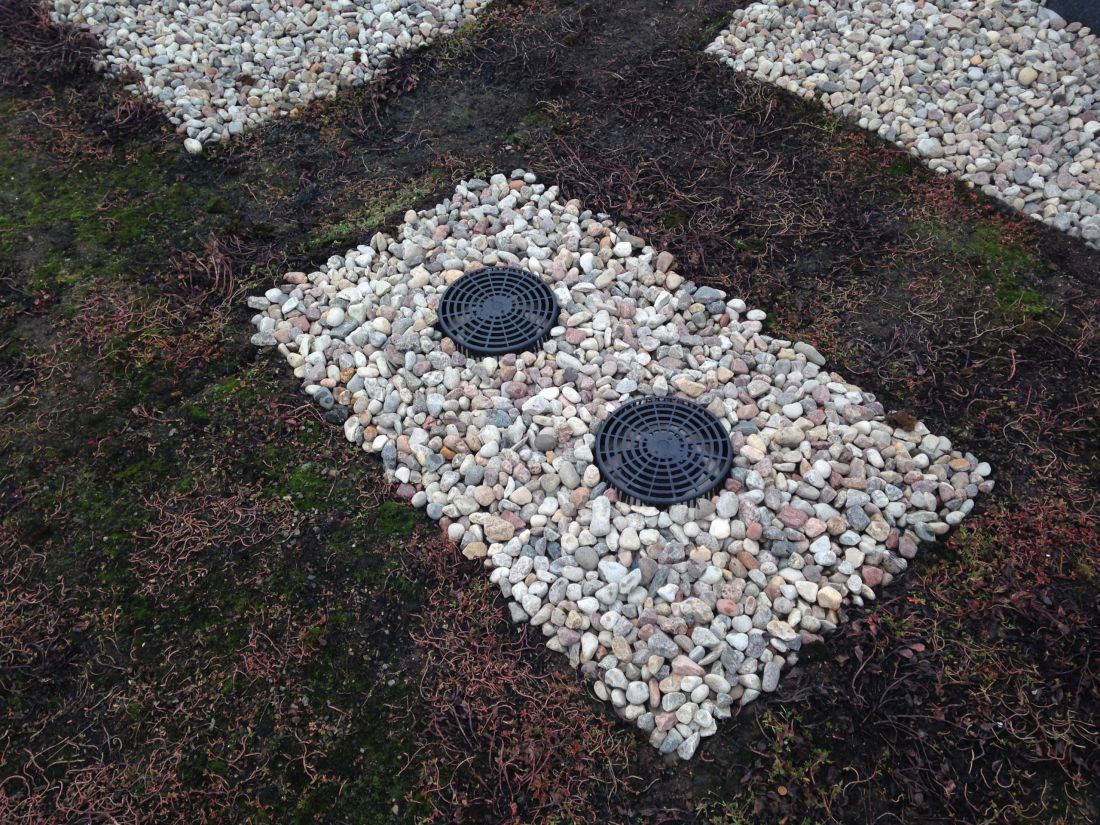

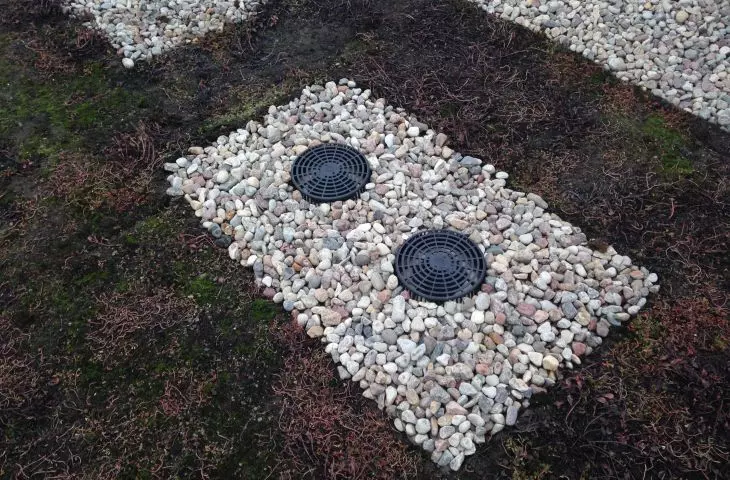

Dach płaski
zielony

Dach płaski zielony

© SUEZ Izolacje Budowlane

Rzygacze odwadniające

Projektując dach płaski, powinno się również przewidzieć w nim system bezpieczeństwa w postaci rzygaczy, które będą pełnić funkcję zaworu przelewowego. W przypadku przekroczenia przepustowości systemu odwadniającego rzygacze dachowe TOPWET odprowadzą nadmiar deszczówki, chroniąc konstrukcję dachu płaskiego przed przeciążeniem.

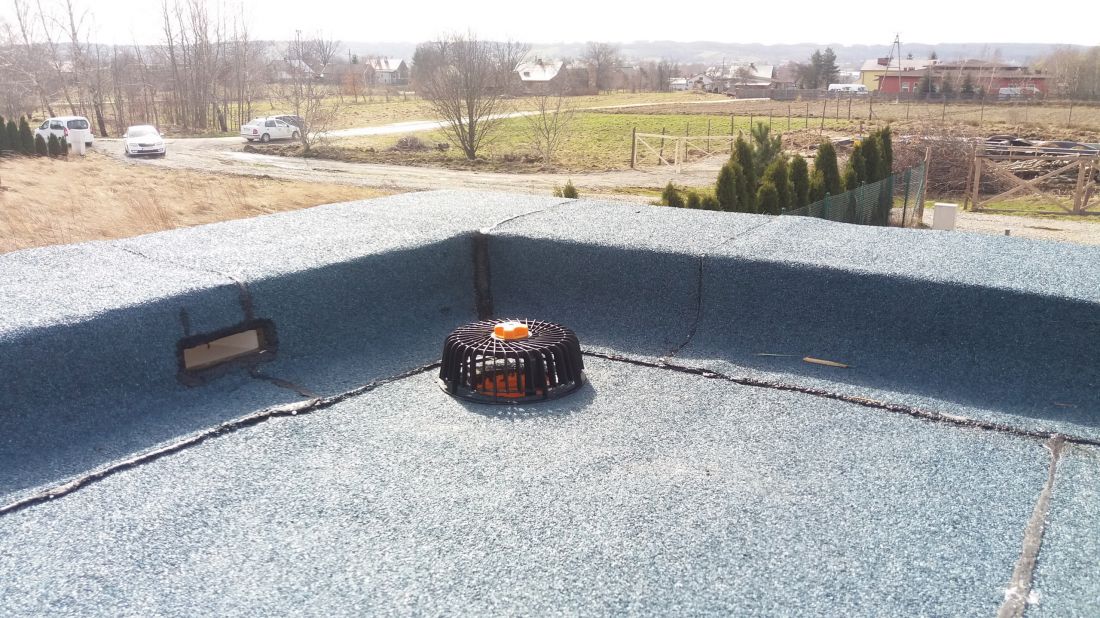

Dach
płaski attykowy z wpustem dachowym z przelewem awaryjnym jako zabezpieczenie dachu przed deszczem nawalnym

Dach płaski attykowy z wpustem dachowym z przelewem awaryjnym jako zabezpieczenie dachu przed deszczem nawalnym

© SUEZ Izolacje Budowlane

Projektowanie dachy płaskiego – podsumowanie

Podsumowując, dach płaski niesie za sobą wiele zalet, ale należy pamiętać o odpowiednim zaprojektowaniu tak, by służył nam przez wiele lat.

Dach płaski składa się z kilku warstw, które muszą zostać prawidłowo połączona, a każda z nich powinna być dobrze dobrana oraz wykonana z polecanego materiału. Należy też pamiętać o doborze akcesoriów dachowych, które są niezbędne, a często niosą za sobą problemy w odpowiednim zaprojektowaniu detalu ich montażu.



Chcesz zaprojektować dach płaski i uniknąć błędów? W firmie SUEZ Izolacje Budowlane specjalizujemy się w tego typu działaniach! Skontaktuj się z naszymi ekspertami i uzyskaj wiedzę niezbędną do projektowania oraz gotowe rozwiązania, które przyspieszą Twoją pracę.



Więcej informacji na stronie firmy SUEZ Izolacje Budowlane Sp. z o.o. w portalu A&B
oraz w cyklu wideo Akademia Budowlana SUEZ (szczegóły na temat dachów płaskich, hydroizolacji, tarasów i balkonów):

„Dach płaski — jak wykonać go dobrze? Wiedza w pigułce - Akademia Budowlana SUEZ”
