Nowoczesne fasady solarne – fotowoltaika zintegrowana z budynkiem

01 lipca '23

Z cyklu „Materiały elewacyjne i ścienne — trendy 2023”

Jednym z innowacyjnych rozwiązań stosowanych w nowoczesnej architekturze jest instalacja modułów fotowoltaicznych na fasadach wentylowanych budynków. Ta metoda montażu oferuje szereg zalet. Przede wszystkim umożliwia łatwiejsze wdrażanie technologii fotowoltaicznych, będąc jednocześnie dodatkowym zabezpieczeniem dla samego systemu przed osiadaniem konstrukcji budynku. Dodatkowo umieszczenie paneli fotowoltaicznych na elewacji wentylowanej może przyczynić się do znacznych oszczędności energii, nawet do 40%, w porównaniu do tradycyjnych fasad. Ponadto zapewnia ochronę przed ryzykiem uszkodzenia materiałów elewacyjnych.

Przed podjęciem decyzji o zainwestowaniu w fotowoltaikę na elewacji warto skupić się na samej podkonstrukcji montażowej — to właśnie od niej będzie zależała trwałość instalacji, a także bezpieczeństwo jej użytkowania. Jednym z najlepszych i najbardziej innowacyjnych sposobów montażu paneli fotowoltaicznych na elewacji, są systemy BIPV od firmy AGS.

Dostępne są ich dwa rodzaje: klejone oraz mocowane mechanicznie. Podkonstrukcje klejone służą do montażu modułów bezramkowych — typu szkło-szkło, natomiast podkonstrukcje mocowane mechanicznie, do montażu modułów z ramkami. W obu systemach panele mogą być montowane zarówno w układzie pionowym, jak i poziomym. Dostępne na rynku różnokolorowe ogniwa, moduły ramkowe lub bezramkowe oraz możliwość zastosowania dowolnego układu modułów, daje architektom duże możliwości aranżacyjne.

Fotowoltaika na elewacji budynku ma pewne specyficzne cechy w porównaniu do innych metod. Generowanie energii może być mniejsze w letnich miesiącach, ale wzrasta w okresie zimowym. W rezultacie produkcja energii może osiągnąć około 70% maksymalnej wartości. Osiągi energii słonecznej uzyskane z fasady fotowoltaicznej są satysfakcjonujące, o ile uniknie się błędów montażowych, które mogą wpływać na wydajność produkcji energii.

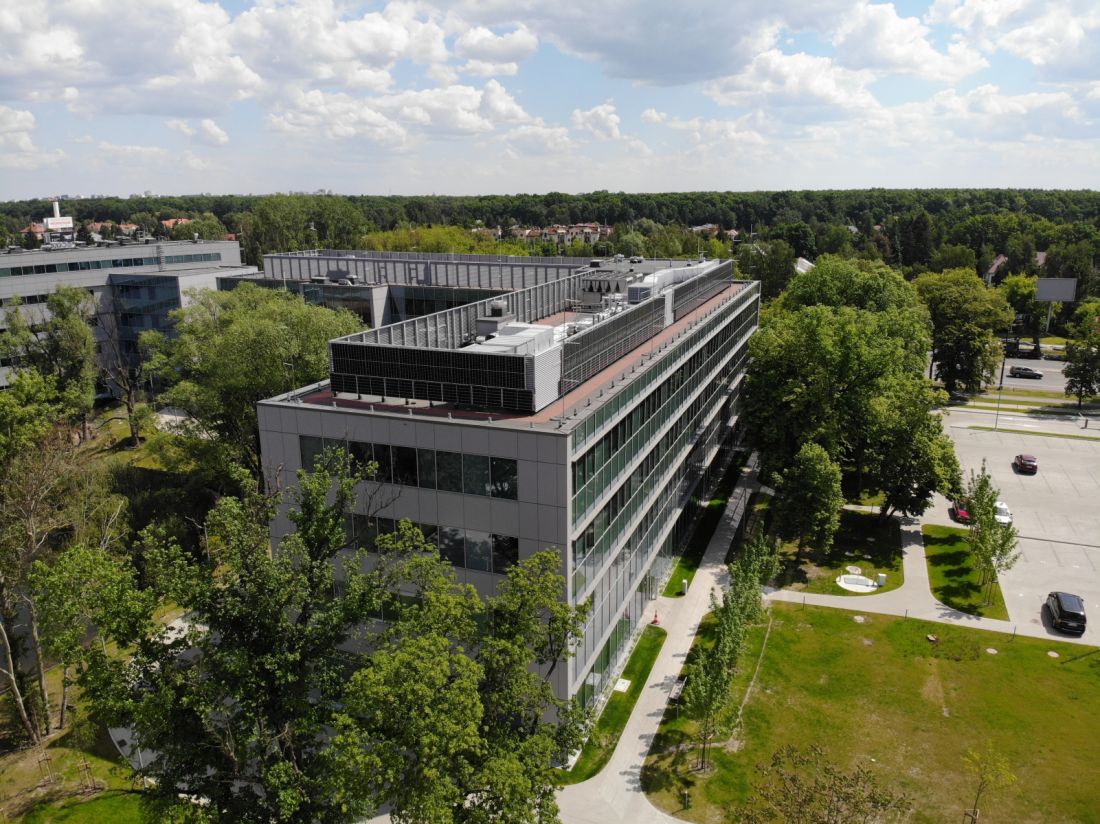

BIPV system fotowoltaiczny od AGS

BIPV system fotowoltaiczny od AGS

© AGS

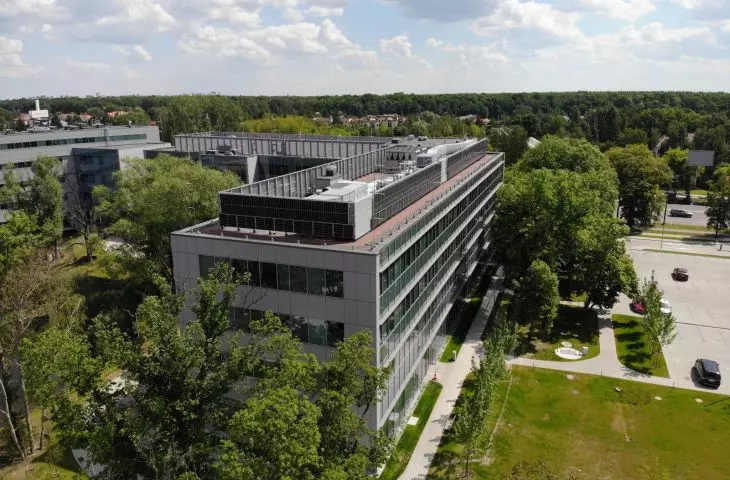

BIPV system fotowoltaiczny od AGS

Panele fotowoltaiczne zamocowane na fasadach wentylowanych są zazwyczaj instalowane na solidnej podkonstrukcji. Ważne jest, aby ruszt był dostatecznie wytrzymały, aby zapewnić poprawne funkcjonowanie całego systemu fotowoltaicznego. Ponadto należy zachować odpowiednią odległość między rusztem a ścianą konstrukcyjną, aby umieścić izolację termiczną oraz szczelinę wentylacyjną. Ta odległość jest dostosowywana do architektonicznych warunków budynku, grubości warstwy izolacyjnej oraz uskoków elementów konstrukcyjnych. Przed zamontowaniem paneli konieczne jest zaprojektowanie specjalnej podkonstrukcji, która będzie współpracować w sposób optymalny z całym systemem instalacji fotowoltaicznej.

Wysokiej jakości podkonstrukcje pod panele fotowoltaiczne na elewacji proponuje firma AGS.
Konstrukcja PV na elewację, tzw. system BIPV, firmy AGS ma pomiędzy materiałem izolacyjnym a okładziną wierzchnią 20 mm szczeliny. Konstrukcja została zaprojektowana tak, aby zapewnić poprawę izolacji cieplnej obiektu i prawidłowe odprowadzanie wilgoci. System oparty jest o stalowe konsole pasywne, pokryte innowacyjną powłoką metaliczną, zapewniającą długotrwałą ochronę antykorozyjną.

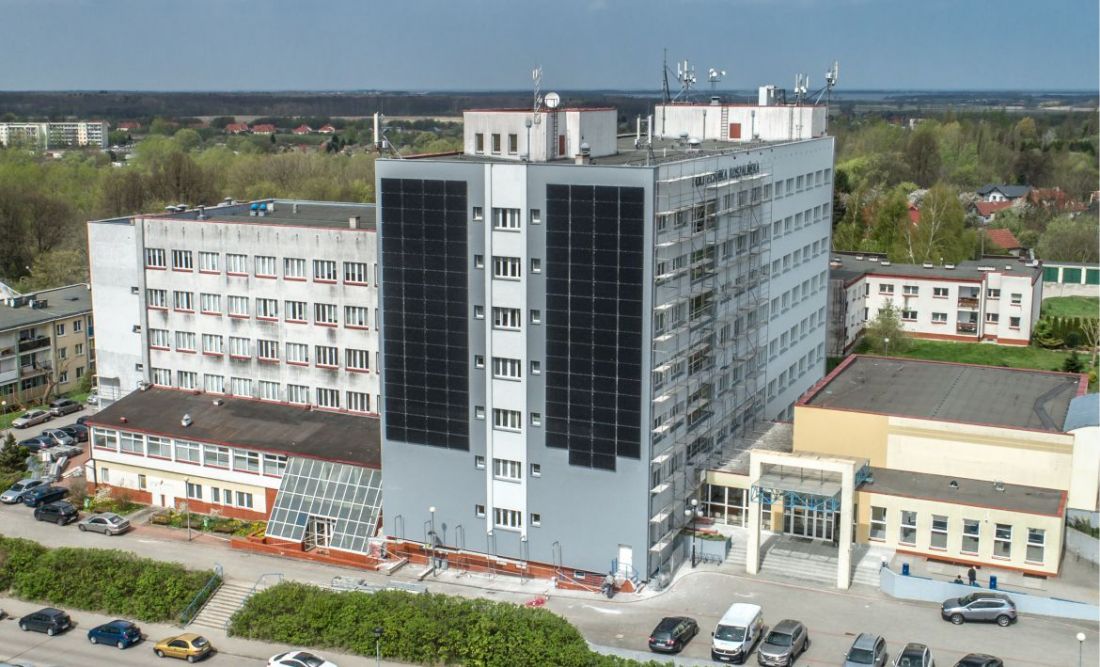

BIPV system fotowoltaiczny od AGS

BIPV system fotowoltaiczny od AGS

© AGS

Parametry systemów elewacyjnych AGS

Montaż paneli fotowoltaicznych na pionowej ścianie wymaga zastosowania się do obowiązujących przepisów i uwarunkowań prawnych. Realizując tego rodzaju inwestycję, należy uwzględnić przede wszystkim jej bezpieczeństwo użytkowe i pożarowe.

Oferowane przez AGS fasady fotowoltaiczne:

  • spełniają nowe wymagania Warunków Technicznych, związanych ze współczynnikiem ciepła (Uc max= 0,20 W/m2⋅K),
  • spełniają wymagania §225 Warunków Technicznych w zakresie nieodpadania okładzin elewacyjnych w czasie aż 120 minut,
  • są odporne na korozję nawet w agresywnych warunkach środowiska o klasie korozyjnej C5,
  • są kwalifikowane jako NRO – nierozprzestrzeniające ognia.

Przewagę AGS stanowi niewątpliwe wysoka jakość oferowanych systemów oraz poparte badaniami i wymaganą dokumentacją parametry. Dzięki potwierdzonym właściwościom technicznym elewacje fotowoltaiczne AGS uchodzą za najlepsze jakościowo konstrukcje na rynku.

W swojej ofercie Spółka posiada również systemy mocowań do elewacji wentylowanych, murowanych (klinkierowych), ciężkich okładzin, a także konsole pasywne oraz profile budowlane. Ofertę firmy uzupełnia szeroka gama usług konsultingowo-technicznych, niezbędnych do właściwego przeprowadzenia procesu inwestycyjnego w zakresie doboru i dostawy systemów mocowań. Firma dostarcza swoim klientom produkty najwyższej jakości, wykorzystując efekt doświadczenia oraz kompetencji pracowników, a także współpracy z głównymi ośrodkami naukowymi i badawczymi.

Klienci firmy doceniają również współpracę z wykwalifikowanym zespołem inżynierów, którzy projektują indywidualne mocowania, dostosowane do oczekiwań klientów i warunków technicznych. Nie bez znaczenia pozostaje centralne położenie zakładu oraz rozbudowany i w pełni zautomatyzowany park maszynowy, który zapewnia pełną niezależność produkcyjną i sprawną realizację zamówień.

Więcej informacji na stronie firmy AGS Sp. z o.o. w portalu Produkty dla Architekta.
