Paneltech PWW-S płyta ścienna wełna mineralna

25 czerwca '24
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1000_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1000_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1050_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1050_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1130_H_0_5-0.5_SP25-SP25_custom-_custom_L-L_H_paneltech-2023.rvt ↓ pobierz .rvt
  • RSpl_23_WA_plyta_warstwowa_-_PWW-S_120_1130_V_0_5-0.5_SP25-SP25_custom-_custom_L-L_V_paneltech-2023.rvt ↓ pobierz .rvt
  • Pobierz wszystkie

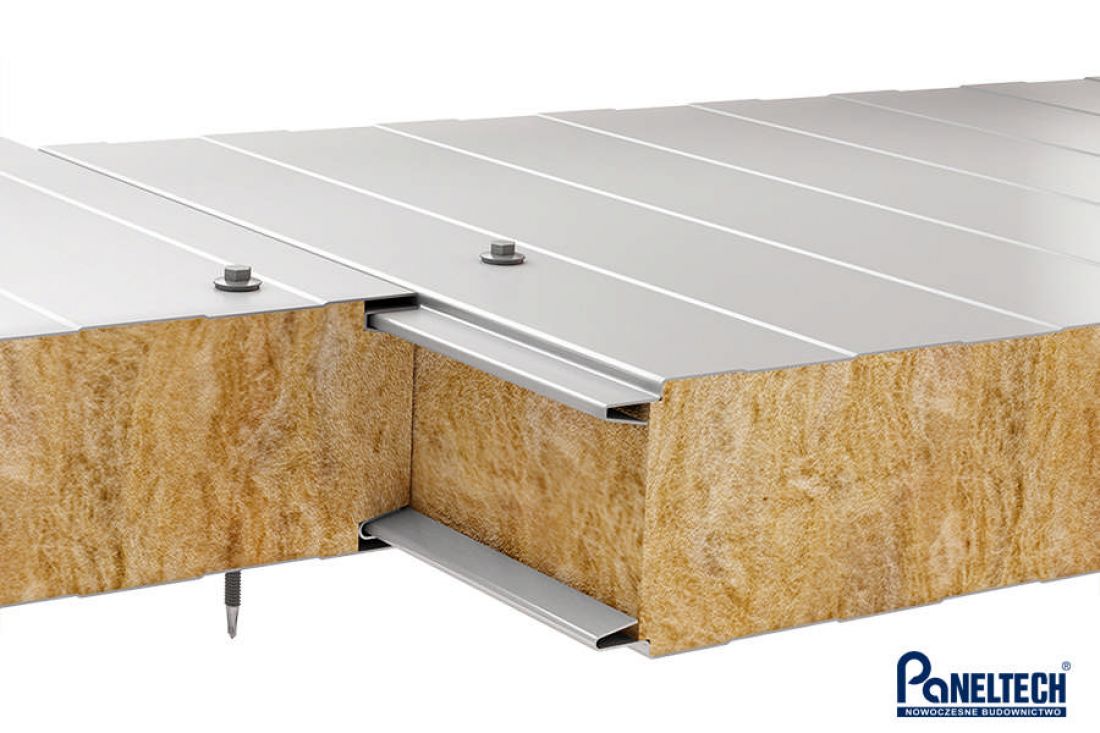

Paneltech PWW-S to ścienna płyta warstwowa z rdzeniem z wełny mineralnej, zamkniętym w powlekanych blachach. Widoczny łącznik ułatwia montaż. Płyta zapewnia wysoką izolacyjność termiczną, wytrzymałość mechaniczną oraz najwyższą odporność ogniową w ofercie Paneltech.

zastosowanie

Płyty PWW-S mogą być używane jako elementy elewacji zewnętrznych, ścian działowych wewnętrznych oraz sufitów podwieszanych.

właściwości

Termoizolacyjność: Wełna mineralna o gęstości 100 kg/m³ minimalizuje straty ciepła.
Wytrzymałość: Płyty PWW-S są odporne na uszkodzenia mechaniczne i deformacje.
Odporność ogniowa: Najwyższe parametry odporności ogniowej wśród płyt warstwowych Paneltech.
Montaż: Montaż w pionie i poziomie zapewnia elastyczność projektową.

kompatybilność

Płyty PWW-S są kompatybilne z:

Paneltech PW PIR-S: Standardowa płyta z pianką PIR o gęstości 40 kg/m³.
Paneltech PW PIR-SL (LITE): Lżejsza wersja z rdzeniem PIR o gęstości 35 kg/m³.
Paneltech PWW-S LITE: Lżejsza wersja z wełną mineralną o gęstości 85 kg/m³.
Paneltech PWS-S: Płyta z rdzeniem styropianowym.

Płyty PWW-S są wszechstronnym rozwiązaniem konstrukcyjnym, oferującym wysokie parametry techniczne i łatwość montażu. Są idealne do budowy obiektów wymagających wysokiej odporności ogniowej i akustycznej, takich jak zakłady przemysłu spożywczego, hale magazynowe i produkcyjne, salony samochodowe oraz pawilony handlowo-usługowe.

Paneltech PWW-S płyta ścienna wełna mineralna

Paneltech PWW-S płyta ścienna wełna mineralna

© Paneltech

TABELA PARAMETRÓW TECHNICZNYCH PŁYT PWW-S
grubość [mm] - masa [kg/m²] 60 - 14,1
80 - 16,1
100 - 18,1
120 - 20,1
140 - 22,1
150 - 23,1
160 - 24,1
180 - 26,1
200 - 28,1
szerokość modularna [mm] 1130 (opcjonalnie 1000 lub 1050)
długość [mm] 2000 ÷ 15800
współczynnik przenikania ciepła Uc [W/m²K] dla danej grubości 0,66 - 6 cm
0,49 - 8 cm
0,39 - 10 cm
0,33 - 12 cm
0,28 - 14 cm
0,27 - 15 cm
0,25 - 16 cm
0,22 - 18 cm
0,20 - 20 cm
izolacja akustyczna Rw [dB] dla danej grubości [mm] 31 - 60, 80, 120, 140, 150, 160, 180
33 - 100
34 - 200
reakcja na ogień A2-s1,d0
odporność ściany na ogień zewnętrzny NRO
odporność ogniowa ścian dla danej grubości [mm] NPD - 60
EI 30 (o<->i) - 80
EI 60 (o<->i) - 100
EI 120 (o<->i) - 120, 140, 150, 160
EI 240 (o<->i) - 180, 200
odporność korozyjna zewnętrzna C1, C2, C3 (C4 ÷ C5), wewnętrzna A1 (A2 ÷ A5)
powłoki organiczne SP 25, PU, AGRO, FOOD SAFE i inne
okładzina zewnętrzna blacha ocynkowana 0,5 ÷ 0,6 mm
okładzina wewnętrzna blacha ocynkowana 0,4 ÷ 0,5 mm
dostępne profilowania okładzina zewnętrzna: L – linia, ML – mikrolinia, MF – mikrofala, MR – mikrorowek, G – gładka,
okładzina wewnętrzna: L – linia, R – rowek, G – gładka
rdzeń izolacyjny skalna, niepalna wełna mineralna w układzie włókien lamelowym o gęstości 100 kg/m3
zastosowanie płyta warstwowa ścienna do układania nieciągłego w ścianach zewnętrznych i obudowie ścian oraz ścianach i sufitach w obrębie konstrukcji
układ montażu na ścianie pionowy lub poziomy
