Z cyklu „Oprogramowanie, narzędzia dla architekta - trendy 2025”
Współczesne projektowanie architektoniczne wymaga coraz bardziej zaawansowanych narzędzi analitycznych, które pozwalają na dokładne modelowanie i optymalizację budynków pod kątem środowiskowym. Jednym z kluczowych aspektów jest analiza nasłonecznienia, która w Polsce odgrywa szczególną rolę ze względu na obowiązujące przepisy budowlane. Odpowiednie nasłonecznienie pomieszczeń stanowi bowiem istotny element projektów składanych na potrzeby uzyskania pozwolenia na budowę.
© AEC Design
Tradycyjna analiza nasłonecznienia a nowe technologie
Dotychczas analizy nasłonecznienia wykonywano głównie za pomocą metody zwanej "linijką słońca". Było to podejście stosowane jeszcze w czasach projektowania na papierze, które wymagało manualnego wyznaczania kątów padania promieni słonecznych w rzucie 2D. Choć metoda ta nadal znajduje zastosowanie w przypadku prostych brył budynków, jej ograniczenia są widoczne przy bardziej skomplikowanych formach architektonicznych.
Współczesne narzędzia cyfrowe, takie jak Autodesk Revit, pozwalają na precyzyjne modelowanie 3D oraz przeprowadzanie bardziej zaawansowanych analiz nasłonecznienia. Wśród dostępnych pluginów do Revita pojawiło się narzędzie SolarCheck – które znacząco usprawnia proces oceny dostępu do światła dziennego.
© AEC Design
SolarCheck – nowoczesne podejście do analizy nasłonecznienia
SolarCheck to aplikacja stworzona przez AEC Design, która umożliwia automatyzację analizy nasłonecznienia w Revicie. Rozwiązanie to wywodzi się z doświadczeń zdobytych przy pracy z środowiskiem Dynamo, gdzie wcześniej opracowano skrypty pozwalające na ocenę widoczności okna w stosunku do promieni słonecznych. Chociaż skrypty Dynamo były pomocne, ich stosowanie wymagało zaawansowanej wiedzy technicznej i bywało niekiedy niestabilne z uwagi na częste aktualizacje środowiska.

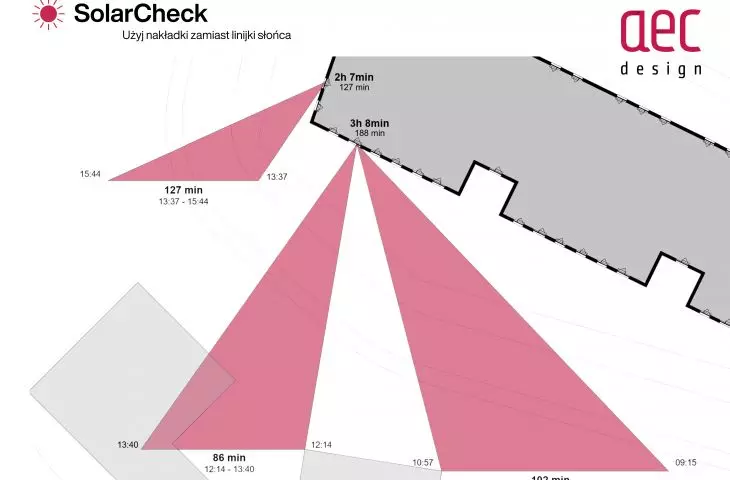

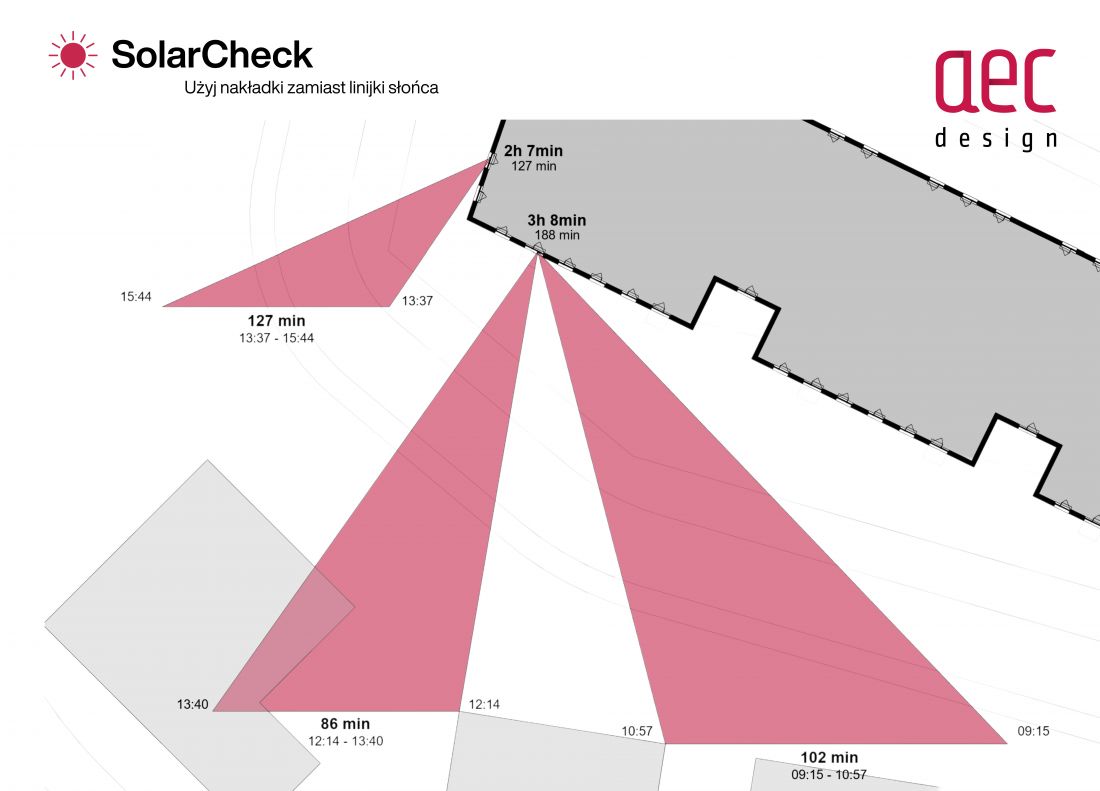

SolarCheck rozwiązuje te problemy, oferując intuicyjny interfejs oraz stabilne działanie. Po zainstalowaniu aplikacji w Revicie użytkownik może przeprowadzić analizę nasłonecznienia w sposób powtarzalny i niezawodny. Wyniki analizy przedstawiane są w formie trójwymiarowych wizualizacji promieni słonecznych, uwzględniających azymut i wysokość słońca zgodnie z modelem astronomicznym Revita.
Zalety i zastosowania SolarCheck
Główną zaletą SolarCheck jest jego wszechstronność oraz możliwość adaptacji do różnych potrzeb projektowych. Aplikacja pozwala na:
-
Dokładne określenie godzin nasłonecznienia w danym miejscu budynku,
-
Generowanie czytelnych wizualizacji 3D śladów promieni słonecznych,
-
Automatyczne tworzenie schematów graficznych przedstawiających analizowane obszary,
-
Eksportowanie danych do dalszej analizy i filtracji w Revicie,
-
Optymalizację projektów budynków pod kątem zgodności z przepisami oraz komfortu użytkowników.
Warto podkreślić, że narzędzie to nie tylko prezentuje wizualne wyniki analizy, ale także umożliwia operowanie danymi numerycznymi, co jest kluczowe w kontekście modelowania informacji o budynku (BIM).
ViewCheck – kolejny etap zaawansowanej analizy
Projektowanie w gęstej zabudowie wymaga uwzględnienia nie tylko nasłonecznienia, ale również problematyki przesłaniania. Tradycyjne metody analizy ograniczają się często do rzutu 2D, co może nie odzwierciedlać rzeczywistego wpływu budynków na dostęp do światła i widoczność.

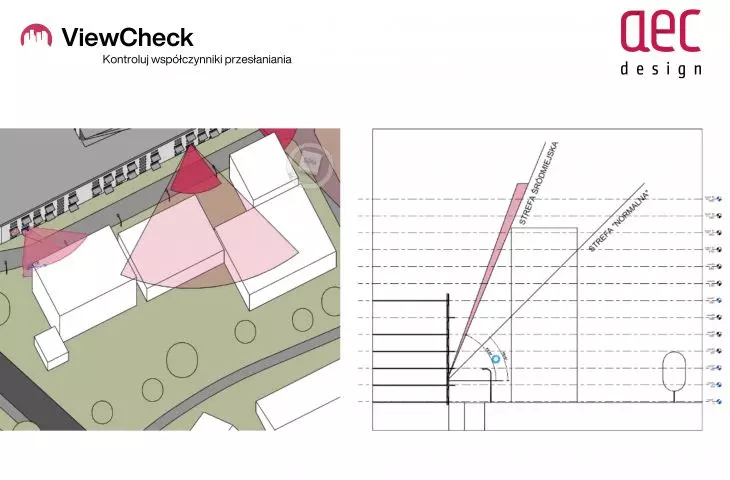

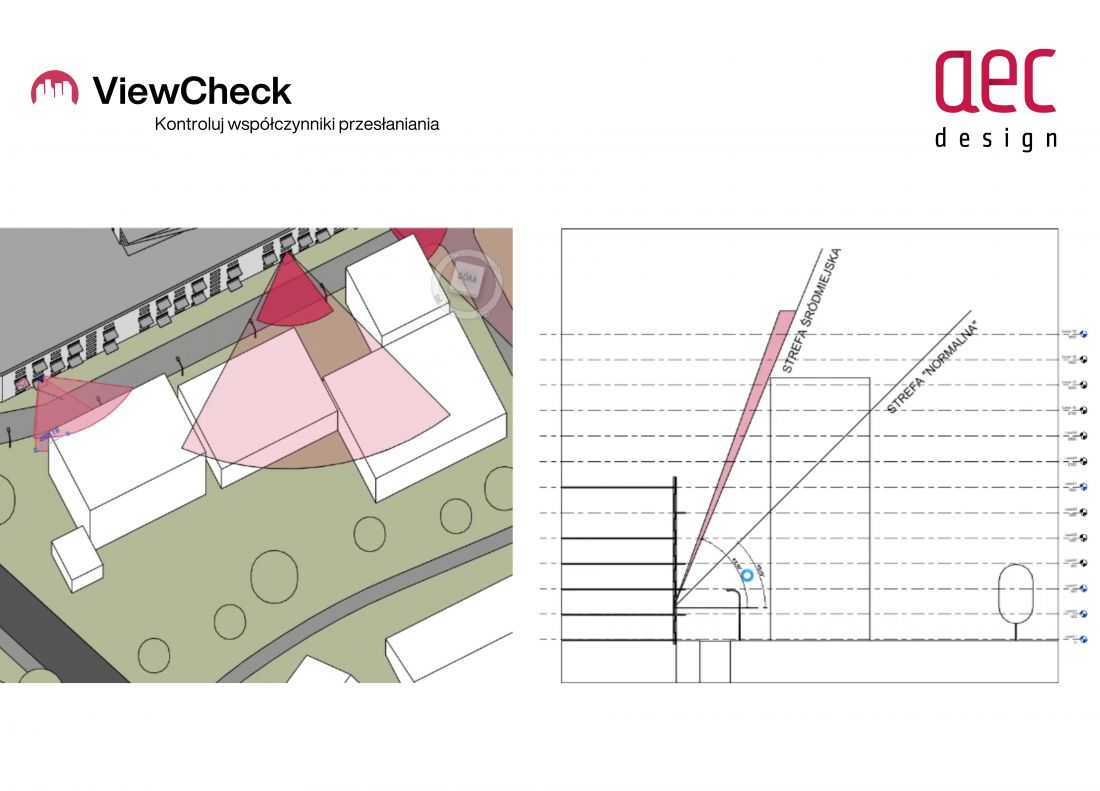

Aby sprostać tym wyzwaniom, po SolarCheck w AEC Design opracowywany jest kolejny moduł – ViewCheck. Narzędzie to pozwala na trójwymiarową analizę przesłaniania, umożliwiając projektantom ocenę, w jaki sposób planowane inwestycje wpływają na widoczność i jakość przestrzeni.
ViewCheck umożliwia optymalizację współczynników przesłaniania – można je zmniejszyć w przypadku zabudowy śródmiejskiej lub zwiększyć (bazując na przepisach budowlanych). Narzędzie to stanowi istotne wsparcie dla architektów, pomagając w podejmowaniu lepszych decyzji projektowych.
Podsumowanie
Nowoczesne podejście do analizy nasłonecznienia i przesłaniania w projektach architektonicznych znacząco usprawnia proces projektowy i pozwala na lepsze dostosowanie budynków do rzeczywistych warunków oświetleniowych. SolarCheck ułatwia ocenę dostępności światła słonecznego, a ViewCheck dostarczy narzędzi do analizy wpływu otaczającej zabudowy na przesłanianie. Obie nakładki zapewnią projektantom większą kontrolę nad kluczowymi aspektami projektowania i pomogą w tworzeniu bardziej funkcjonalnych i komfortowych przestrzeni.
Możesz pobrać plugin SolarCheck z naszej strony i sprawdzić jak wpłynie on na komfort Twojej pracy https://appsaecdesign.com/solarcheck?lang=pl_pl
Jeśli masz pytania dotyczące plugina to napisz AEC Design info@aecdesign.pl lub zadzwoń 505-315-392
