ARC+X10 BIM Edition Render PL – program do projektowania CAD/BIM 2D/3D od architektów dla architektów

01 lutego '21
PROARCH

PROARCH

ul. Mieszka I 80/101

Szczecin

mobile: 502927185

Programy i aplikacje dla architekta — przegląd 2021

Jeżeli zastanawiasz się nad alternatywą dla oprogramowania CAD/BIM dedykowanego specjalnie architektom to ARC+X10 jest jedną z tych, którym warto się przyjrzeć bliżej. ARC+ jest programem o długiej tradycji, sięgającej początków lat 90. Filozofia pracy polegająca na połączeniu rysunku 2D z modelem 3D była celem programistów od samego początku i cel ten został już w latach 90. ubiegłego wieku zrealizowany.

Podczas rysowania 2D model trójwymiarowy powstaje automatycznie i jednocześnie. Projektując z kolei obiekt 3D otrzymujemy solidną bazę do szybkiego stworzenia dokumentacji 2D. ARC+ to dzieło programistów i architektów stworzone specjalnie dla architektów. Najnowsza wersja programu ARC+10 BIM Edition Render PL odsłania kolejne jego możliwości.

Zapoznaj się z historią rozwoju ARC+ od 2005 roku.

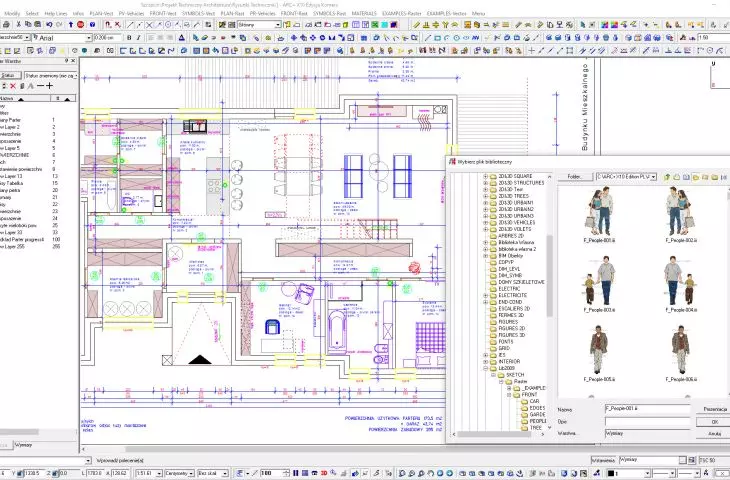

ARC+X10 BIM Edition PL to zaawansowane narzędzia CAD do tworzenia dokumentacji

© ProArch

  • linie pomocnicze 2D o niespotykanej swobodzie tworzenia
  • linie i krzywe
  • wieloboki
  • ściany wielowarstwowe 2D/3D
  • okna i drzwi 2D/3D parametryczne, możliwość tworzenia własnych, dowolnych otworów
  • automatyczne zestawienia powierzchni z eksportem do excela
  • biblioteka ponad 2000 obiektów do wstawienia do projektu 2D (Sketch Symbols)
  • tworzenie własnych elementów bibliotecznych 2D i aktywnych 2D/3D
  • tworzenie obiektów parametrycznych
  • wstawianie bloków ze skalowaniem, również tylko wzdłuż jednej osi
  • możliwość tworzenia własnych obiektów parametrycznych
  • praca na fotografiach (np. elewacji) i obrazach z możliwością skalowania, podkładania pod rysunek wektorowy oraz edycji bezpośrednio z programu ARC+automatyczne i półautomatyczne wymiarowanie
  • import i eksport dwg, dxf, i innych formatów 2D
  • opisy, odnośniki, bloki tekstowe, zmiana TTF na wieloboki
  • style tekstowe i wymiarowe do szybkiej edycji
  • praca na warstwach, tworzenie grup warstw
  • wielopoziomowe wstawianie obiektów 2D do projektu (plików z rysunkami)

ARC+X10 BIM Edition PL to zaawansowane narzędzia do budowy modeli 3D i tworzenia informacji BIM:

  • linie pomocnicze 3D o niespotykanej swobodzie tworzenia
  • swobodna praca w 3D
  • przyciąganie do punktów charakterystycznych w przestrzeni podczas dynamicznej zmiany widoku modelu
  • ściany wielowarstwowe 2D/3D
  • okna i drzwi 2D/3D aktywne, parametryczne, możliwość tworzenia własnych, dowolnych otworów
  • dachy
  • schody o różnych biegach
  • schody w zadanej przestrzeni
  • schody dowolnych kształtów
  • stropy
  • model 3D terenu
  • wieloboki powierzchniowe dowolnych kształtów i ich dowolna edycja
  • bryły proste i złożone
  • tworzenie brył zdefiniowanych, przez rozwinięcie wzdłuż normalnej, obrót wieloboku, rozwinięcie wzdłuż dowolnej ścieżki
  • operacje boolean na bryłach, ścianach i dachach (dodawanie, odejmowanie, część wspólna brył)
  • edycja brył przez rozciąganie wierzchołków i krawędzi
  • dowolne przecięcia i przekroje brył
  • tworzenie własnych elementów bibliotecznych 3D, również parametrycznych
  • losowe skalowanie i manipulowanie obiektami
  • lokalizacja obiektów wzdłuż dowolnej ścieżki z uwzględnieniem podziału ścieżki lub odległości między obiektami
  • zmiana czcionek (tekstów) TTF na wieloboki i bryły do użycia w projektach
  • import modeli 3D praktycznie dowolnych formatów dostępnych w internecie
  • wykorzystanie udostępnianych modeli BIM w projektach

ARC+X10 BIM Edition PL to narzędzia do tworzenia dokumentacji budowlanej 2D z modelu



  • dynamiczne, żywe przekroje dowolną płaszczyzną z zapisem do wektorowego rysunku 2D
  • generowanie rysunków wektorowych 2D z modelu jednym kliknięciem, również z cieniami (rzutów, przekrojów, elewacji, perspektyw, aksonometrii)
  • wielopoziomowe wstawianie obiektów 2D i 3D do projektu
  • eksport modelu z zapisanymi informacjami BIM do pliku IFC

ARC+X10 BIM Edition PL to narzędzia do tworzenia wizualizacji modelu:

  • podgląd brył SOLID X
  • Unicorn Render do tworzenia renderingu fizycznego w czasie rzeczywistym



Unicorn Render jest częścią programu ARC+X10 BIM Edition PL. Można go również kupić niezależnie, jako samodzielnie działający program lub jako wtyczkę do SketchUp. Wspiera on pliki z modelami 3D praktycznie wszystkich formatów (m. in. *.skp *.3dm *.3ds *.fbx *.dae *.blend *.ifc *.obj *.dxf *.xml *.mi i wiele więcej)! Wystarczy wczytać swój model wykonany w ulubionym programie typu CAD/BIM i dodawać fizyczne materiały oraz światła. Potem pozostanie tylko trwające minuty generowanie obrazów, panoram VR360º, obrazów trójwymiarowych a nawet spacerów po projektowanym obiekcie.

Użytkując Unicorn Render'a trudno wprost uwierzyć, że praca nad wizualizacją może być tak prosta i tak przyjemna. Gdybym miał opisać najważniejsze cechy program w kilku punktach, to zwróciłbym uwagę na następujące cechy:

1. Niezwykle namacalny sposób pracy
Właściwości fizyczne otoczenia i materiałów widoczne są od razu na podglądzie.
Suwakami zmieniamy, natężenie i kolor świateł, jasność ogólną, kontrasty, odbicia — słowem wszystkie parametry fizyczne. Robimy to z podglądem na żywo, aż do uzyskania pięknej sceny. Obserwowanie zmian na żywym, reagującym na zmiany obrazie jest naprawdę ekscytujące.

2. Unicorn Render w zasadzie nie wymaga nauki
Dlaczego? Obraz widoczny w oknie roboczym podczas pracy pokazuje niemal natychmiast gotowy rendering. Nie trzeba uczyć się ustawień materiałów, świateł i — co najważniejsze — przewidywania skutków tych ustawień. Wystarczy korzystać z suwaków i innych dynamicznych narzędzi. Po chwilach manipulacji, obserwując ekran, dojdziemy do efektu, który nam się spodoba. Wszystko dzięki bardzo wydajnemu silnikowi wykorzystującemu moc procesorów grafiki Nvidia.

3. Dynamiczne oświetlenie słoneczne
Wybieramy punkt na mapie google, porę roku, godzinę i gotowe. Słońce świeci jak w rzeczywistości, a my oglądamy nasz projekt w realnym dziennym świetle. Możemy analizować cienie własne, rzucone, oświetlenie wnętrza przez wpadające przez okno promienie, kolorystykę i wszystkie inne aspekty związane ze światłem dziennym.

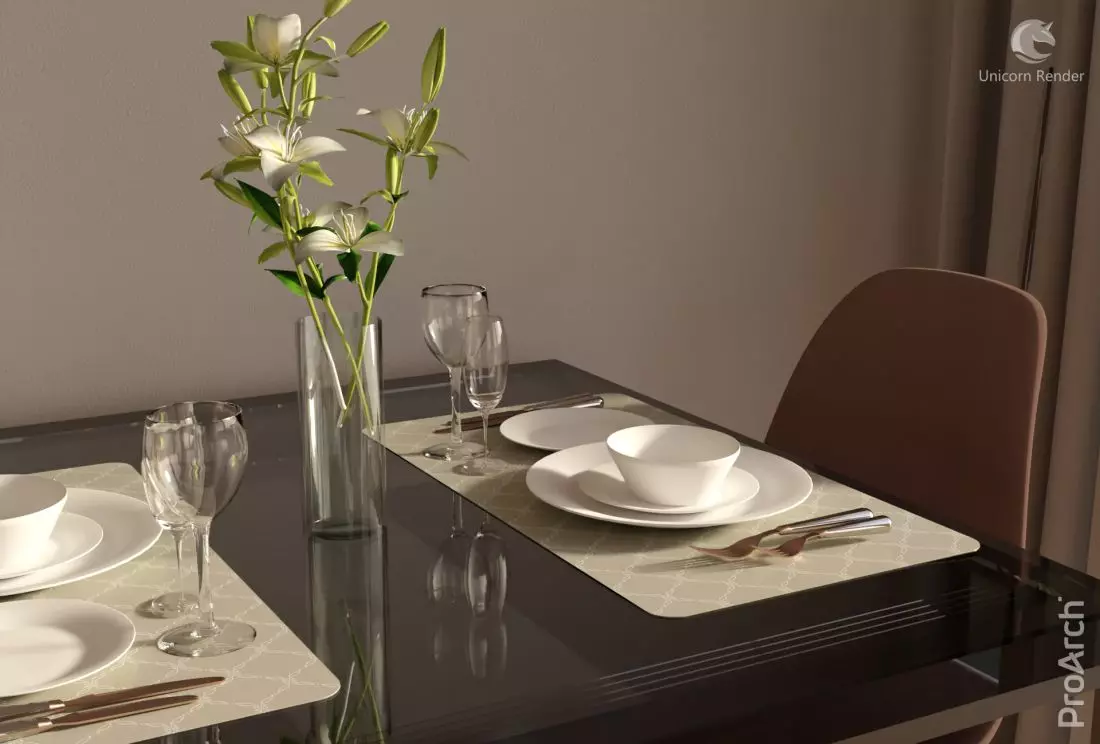

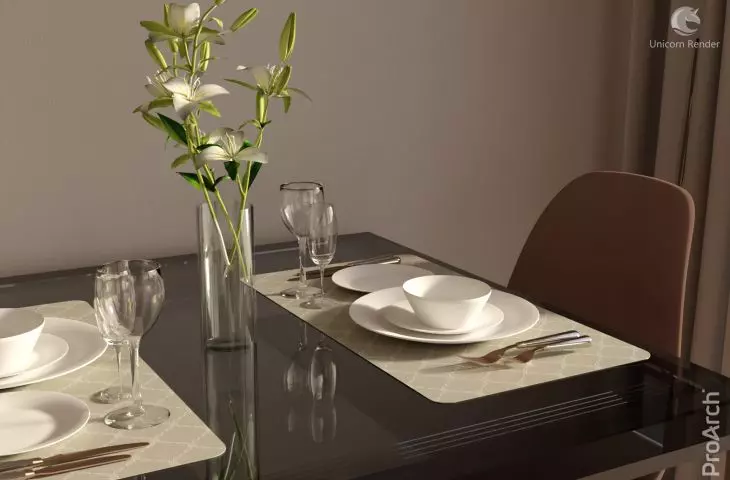

Unicorn Render — rendering w 10 kliknięciach — czy to możliwe?

© ProArch

Trudno uwierzyć, że taką scenę wykonałem w 10 kliknięciach. A jednak! Wystarczy spróbować. Model 3D i pdf z prostą instrukcją można bezpłatnie pobrać tutaj: Rendering w 10 kliknięciach.

Unicorn Render — to prawdziwa przyjemność projektowania

Użytkownicy ARC+X10 mogą cieszyć się możliwością pracy z wbudowanym Unicorn Renderem, który jest standardową wtyczką ARC+ nie wymagającą dopłaty. ARC+X10 i Unicorn Render tworzą kompletne narzędzie dla architekta. Architekt nie potrzebuje niczego więcej — posiada kompletne narzędzie do tworzenia modeli, wizualizacji i dokumentacji budowlanej 2D.

Jeśli natomiast posiadasz już dobry program do projektowania i modelowania 3D — wczytaj model i skorzystaj z możliwości Unicorn Rendera. Twórz profesjonalne wizualizacje w możliwie najprostszy sposób.

Skontaktuj się z nami, odpowiemy na wszystkie pytania!

mgr inż. arch. Tomasz BOBECKI




Więcej informacji na stronie firmy ProArch w portalu A&B.
