Elewacje szklane wentylowane – budynek nabiera lekkości i nowoczesnego stylu!

07 lipca '21

Fasada – elewacja szklana wentylowana ST-System.
Z cyklu „Nowoczesne materiały elewacyjne i ścienne — trendy 2021”

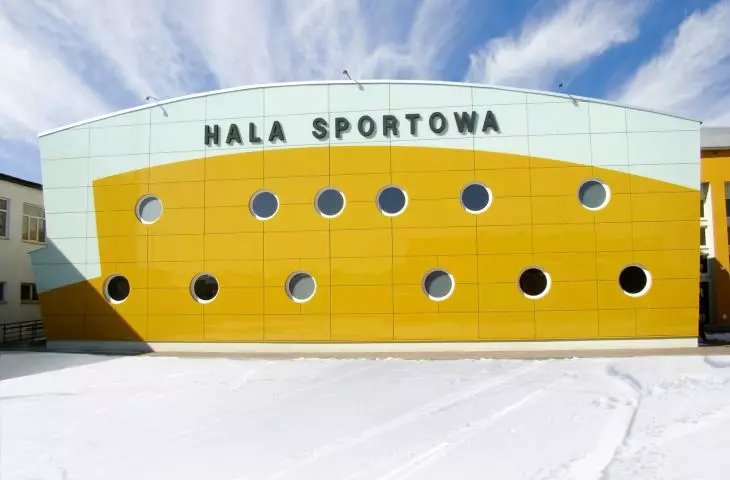

Fasady szklane wentylowane to idealne rozwiązanie, chętnie stosowane w budynkach nowych oraz istniejących. Elewacje szklane sprawią, że każdy budynek nabiera lekkości oraz nowoczesnego stylu. Architekci i projektanci stosują je w budynkach użyteczności publicznej, na przykład: hotelach, restauracjach, halach sportowych, czy salonach samochodowych. System składa się z unikalnej konstrukcji aluminiowej, szkła hartowanego w dowolnych kształtach i kolorach, a także izolacji cieplnej.

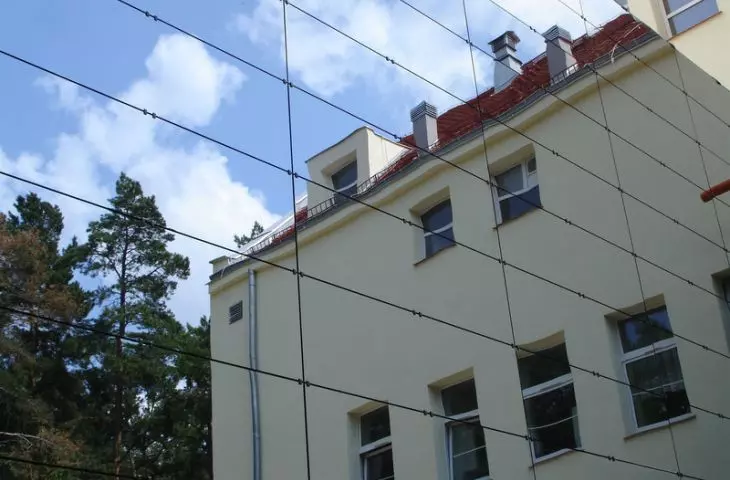

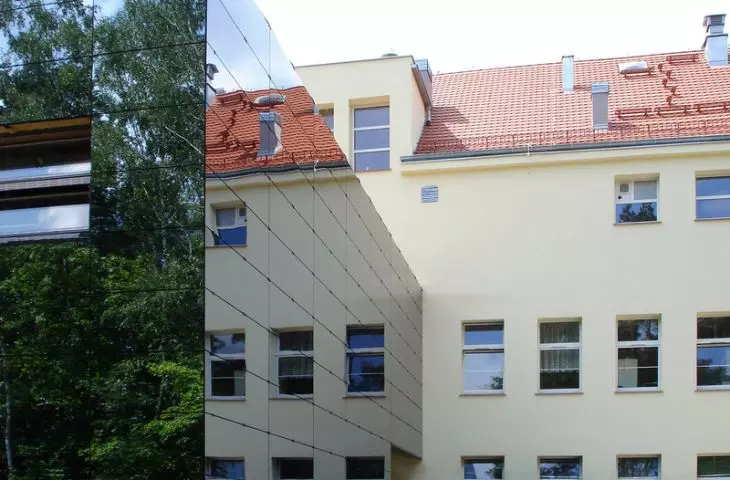

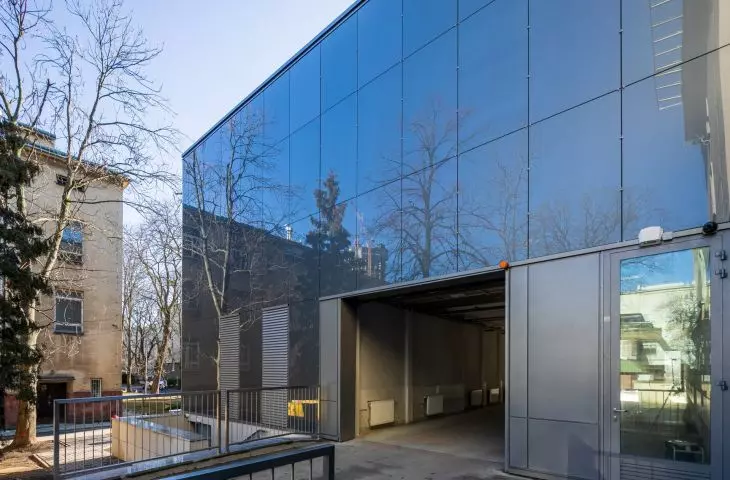

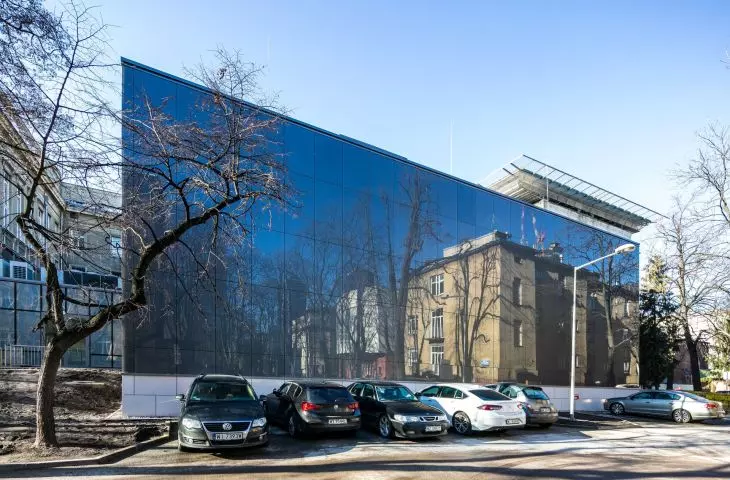

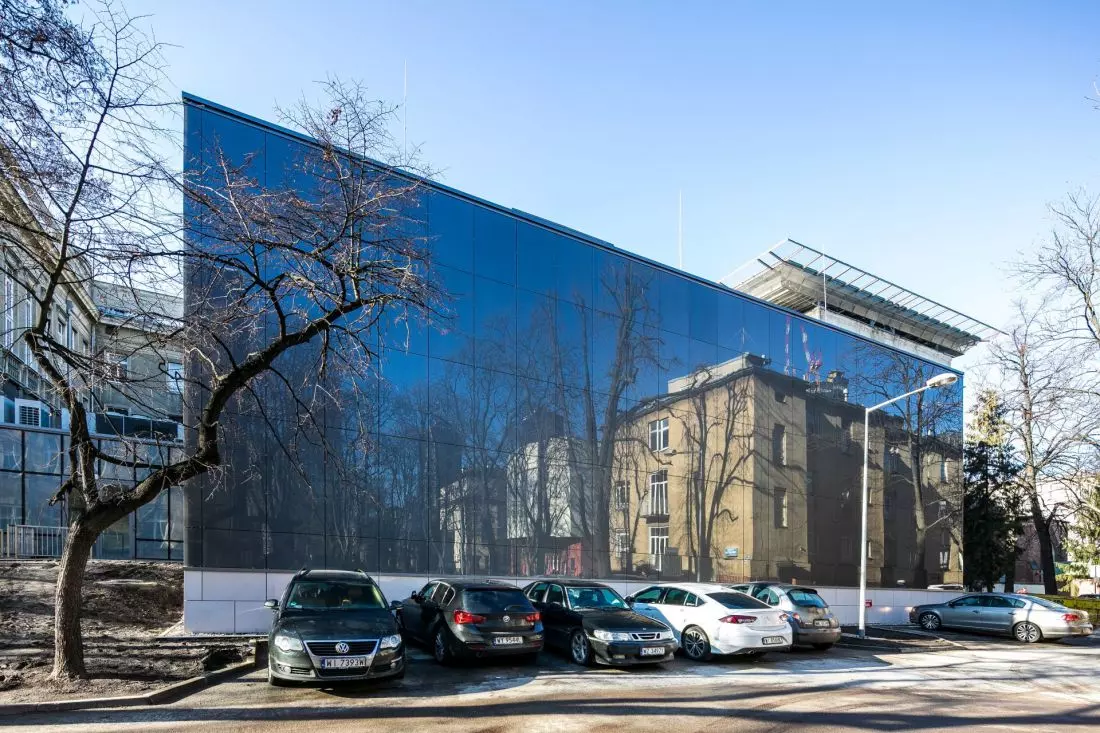

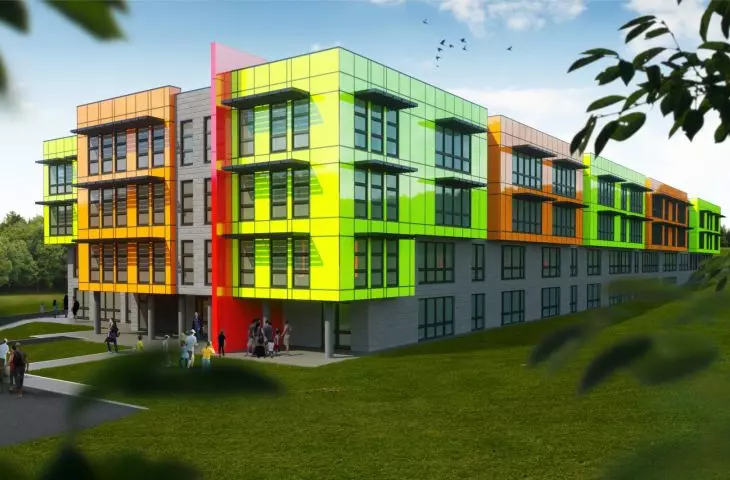

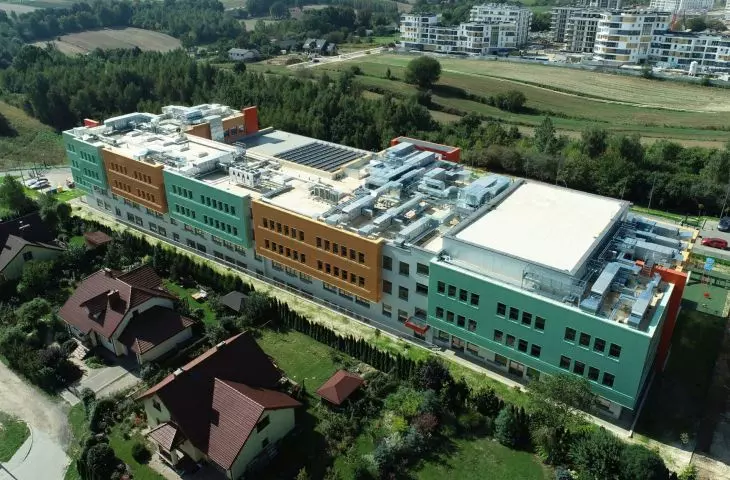

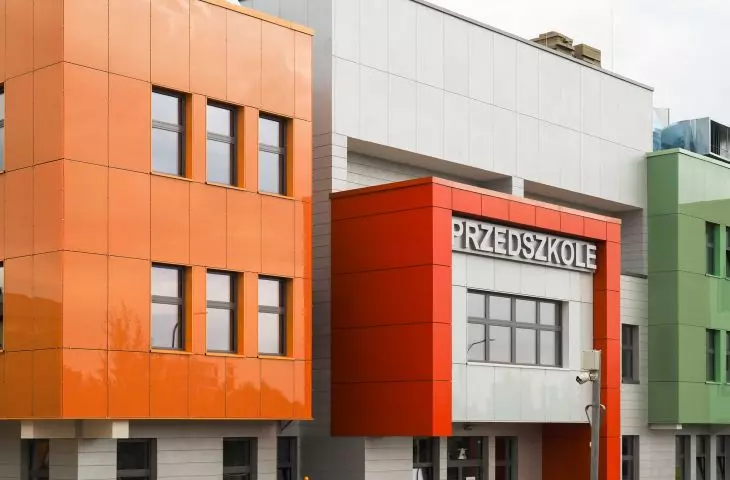

Szpital Kliniczny Dzieciątka Jezus – Warszawa

© Stefania

Fasada – elewacja szklana wentylowana grawitacyjnie stanowi warstwę osłonowo-dekoracyjną, jako element wykończenia powierzchni zewnętrznej ściany budynku.

Elewacja wykonywana jest ze szkła o grubości 8 mm, hartowanego ESG + HST, finalnie instalowanego w systemie bezramowym. Jako okładzinę stosuje się szkło np. emaliowane RAL, Lacobel T, Matelac T, refleksyjne. Krawędzie tafli szklanych poddane są obróbce w postaci szlifu.

Pomiędzy taflami szkła należy pozostawić szczeliny wentylacyjne poziome i pionowe o szerokości 10 mm. Od spodu okładziny, w obrębie cokołu, należy zapewnić dostęp powietrza, a w górnej części jego wyprowadzenie. Wszelkie połączenia szkła z systemową konstrukcją należy odseparować elementami dylatacyjnymi i dystansowymi EPDM.

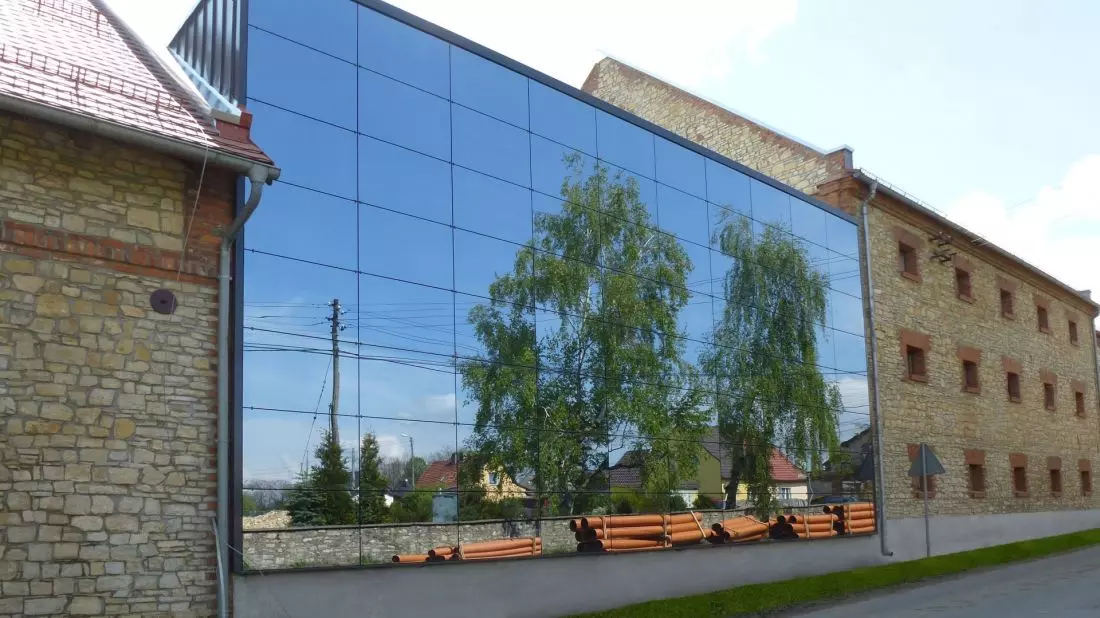

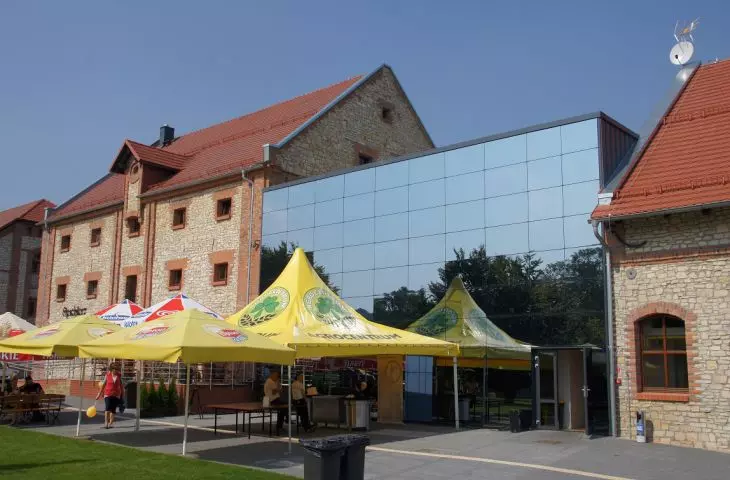

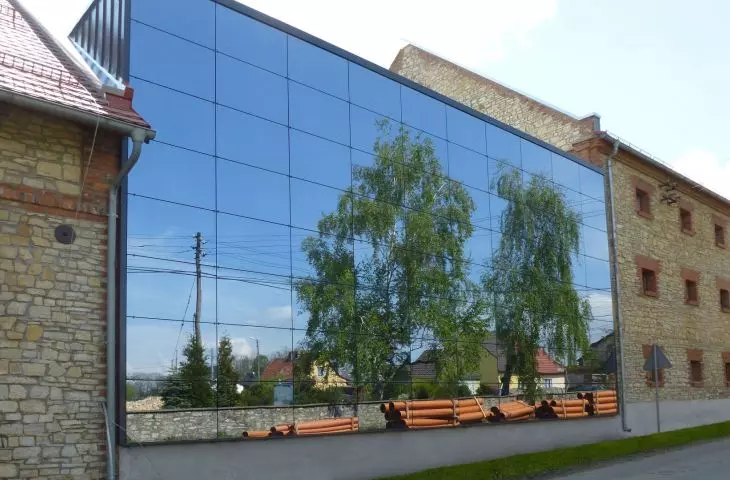

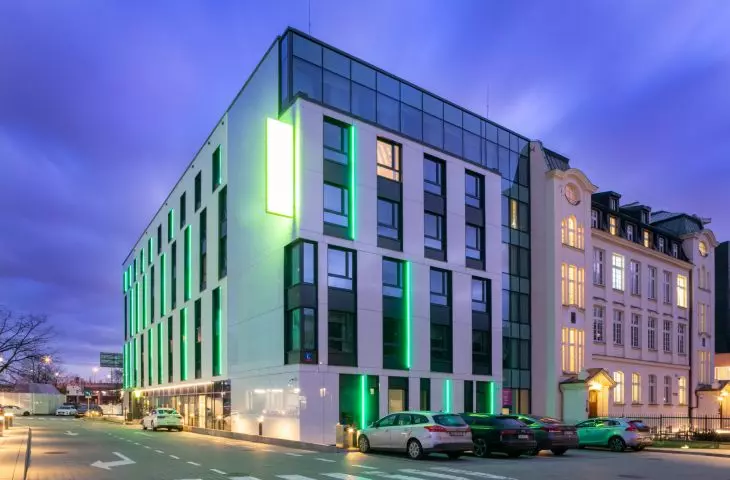

Hotel Spichlerz – Strzelce Opolskie

© Stefania

Szkło mocowane jest punktowo za pomocą filigranowych uchwytów aluminiowych o grubości 5 mm, wymiarach 15×35 mm, które są fazowane na głębokości 4 mm i wysokości 5 mm. Wykonane są one ze specjalnego, konstrukcyjnego aluminium, następnie malowane proszkowo na kolor RAL. Uchwyty należy umieścić pomiędzy kolejnymi taflami szkła, z uwzględnieniem równomiernej 10 mm fugi poziomej. Łączy się je ze słupami aluminiowymi nitem nierdzewnym, z trzpieniem nierdzewnym klasy A2. Słupy systemowe aluminiowe, anodowane lub malowane proszkowo na czarno, mocowane są do konsoli śrubami nierdzewnymi klasy A2. Konsole mocowane są do ściany czołowej budynku za pomocą śrub z kołkami stalowymi, ocynkowanymi. Pomiędzy konstrukcją systemową, a ścianą należy zastosować stopery termiczne.

Docieplenie budynku uzyskujemy poprzez zastosowanie wełny mineralnej skalnej z czarnym welonem firmy Rockwool, która jest mocowana do podłoża za pomocą kołków z talerzykami w kolorze czarnym.

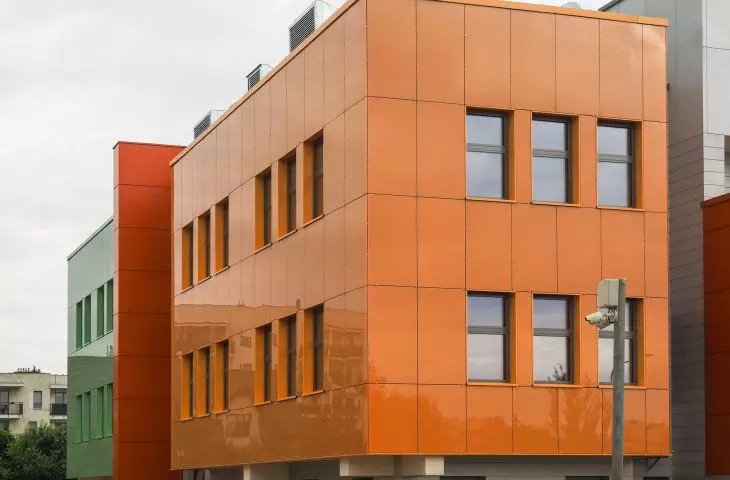

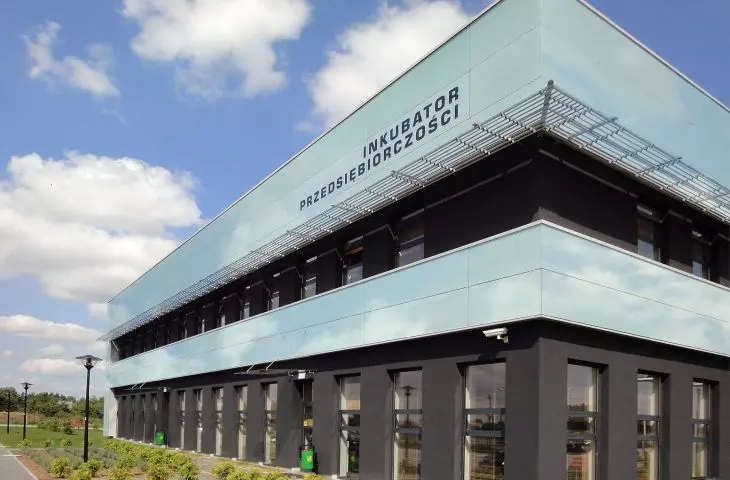

Biurowiec WENA – Oława

© Stefania

ST-System posiada:

  • ITB – Klasyfikacja reakcji na ogień A1
    Nr LZP01 - 0868/17/Z00NZP, luty 2017
  • ITB – Opinia techniczna w zakresie odpadania wentylowanej fasady szklanej w przypadku pożaru WT § 225
    Nr 02351/17/Z00NZP, grudzień 2017

Estetyka, wytrzymałość i montaż

Stosowanie okładzin ze szkła hartowanego na budynkach podnosi jego estetykę, przedłuża okres eksploatacji elewacji, a system docieplenia ze szczeliną wentylacyjną osusza ściany z pary dyfuzyjnej oraz system montażu, co w znacznej mierze poprawia izolację termiczną budynku.

Ważną cechą nowoczesnych elewacji szklanych są optymalne koszty montażu. Są one łatwe w instalacji, bezpieczne w użytkowaniu (ryzyko pęknięcia i uszkodzenia jest znikome, ze względu na doskonałe właściwości szkła hartowanego). Dzięki odpowiedniej konstrukcji uchwytów, a także dużym szybom i odpowiednimi odstępami między profilami nośnymi z łatwością można połączyć ze sobą kolejne elementy konstrukcji.


Więcej informacji na stronie firmy Stefania w portalu A&B.
