Ochrona ppoż. obiektów użytkowych - trzystronne przewodów wentylacyjne i oddymiające Promat

07 grudnia '21

Ochrona ppoż. obiektów użytkowych - trzystronne przewodów wentylacyjne i oddymiające Promat

Systemy wentylacji pożarowej są bardzo ważnym elementem ochrony przeciwpożarowej obiektów użytkowych. W zabezpieczanych pomieszczeniach i drogach ewakuacyjnych mają one za zadanie nie dopuścić do utrzymania dymu się w ilości, która ze względu na ograniczenie widoczności lub toksyczność uniemożliwiałaby bezpieczną ewakuację ludzi, ale również zagrażałaby bezpieczeństwu ekip ratowniczych. Z tego powodu tak ważne jest właściwe zaprojektowanie wentylacji pożarowej i dostosowanie jej do istniejących warunków w danym obiekcie, a które w praktyce często nie należą do najłatwiejszych.

System PROMAT

System PROMAT

© PROMAT

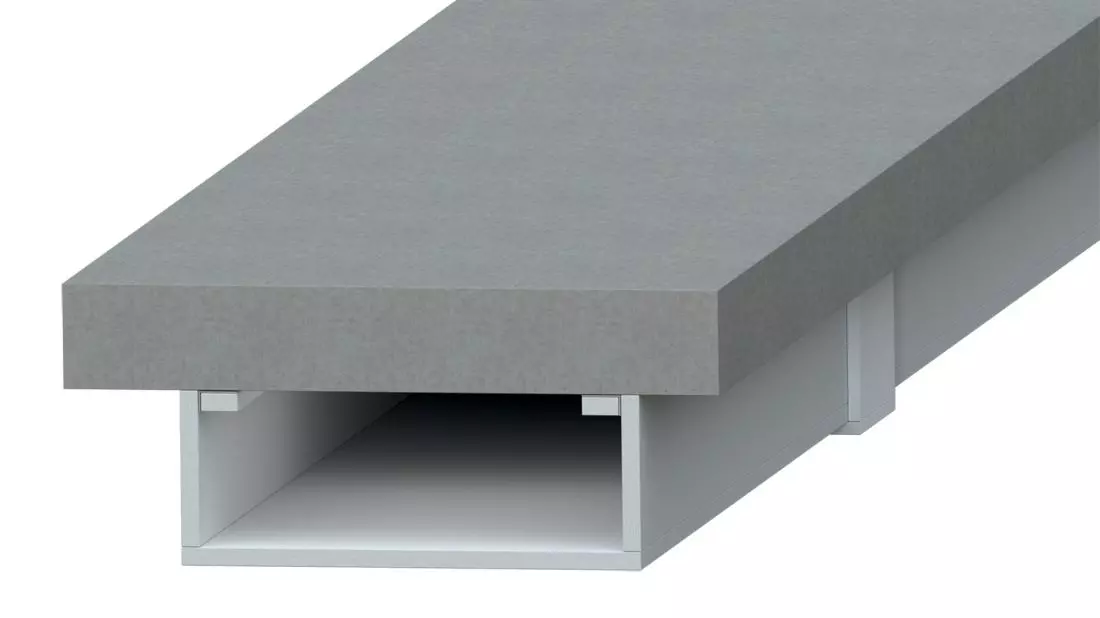

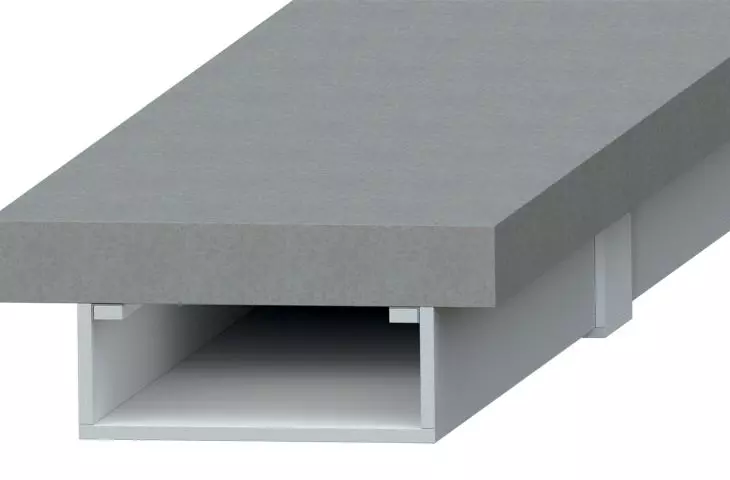

Trzystronne przewody wentylacyjne i oddymiające

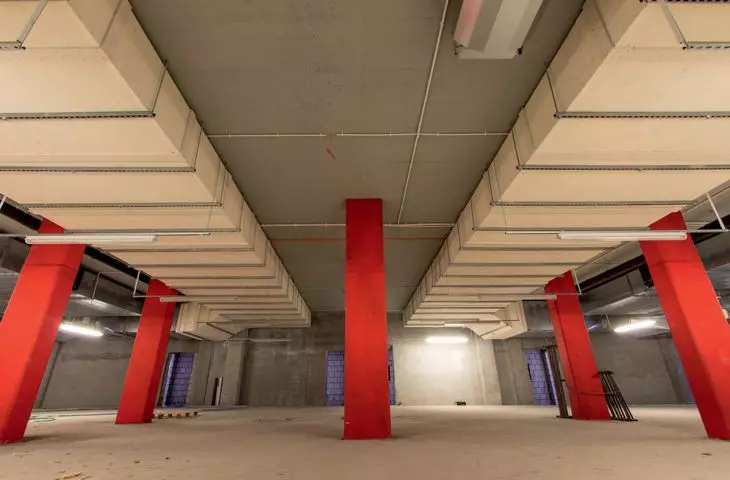

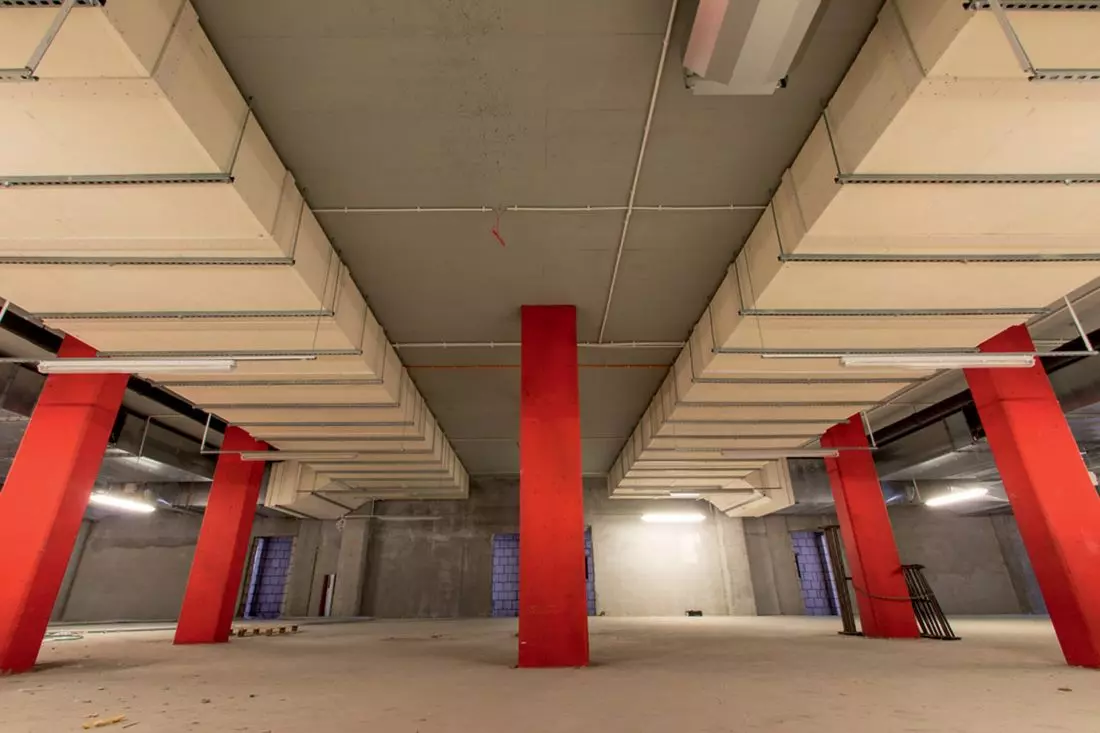

Jednym z problemów, szczególnie w garażach podziemnych, jest ograniczona przestrzeń i liczy się wtedy każdy centymetr wysokości w pomieszczeniu, który uda się „zaoszczędzić”. W ten sposób powstała idea wprowadzenie nowego rozwiązania – trzystronnych przewodów wentylacyjnych i oddymiających, gdzie czwartą ścianą przewodu stanowi masywny strop (o odporności ogniowej nie mniejszej niż przewód), ale w pełni przebadanego.

System PROMAT

System PROMAT

© PROMAT

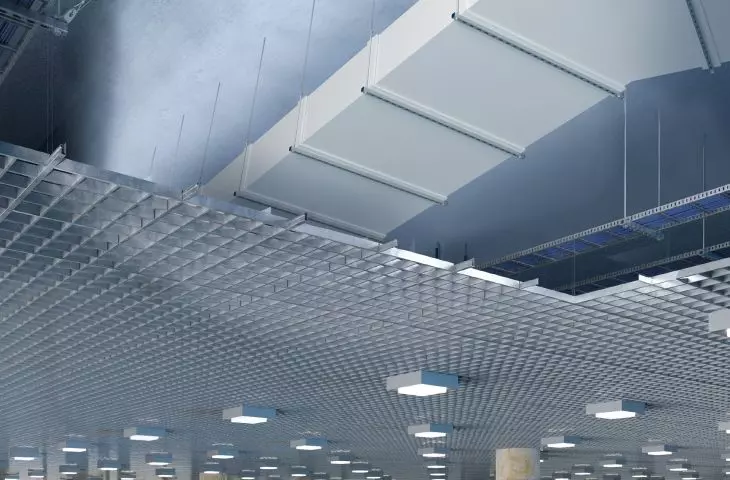

PROMADUCT

Konstrukcja trzystronnych przewodów PROMADUCT®-500 jest nieco inna od wersji czterostronnej, ponieważ jedną ze ścian przewodu stanowi strop. Pionowe boki przewodów wykonane z ogniochronnych płyt PROMATECT®-L500 o grubości 50 mm są łączone ze stropem za pomocą stalowych kątowników osłoniętych pasmem z płyt PROMATECT®-L500 i mocowanych razem do stropu stalowymi kotwami. Dodatkowo miedzy górną krawędzią płyt a powierzchnią stropu umieszczana jest cienka warstwa wełny mineralnej (o grubości maks. 10 mm). Jeżeli powierzchnia stropu jest nierówna dopuszcza się umieszczenie wełny mineralnej również między stalowymi kątownikami a stropem (w celu wyrównania podłoża).

 System PROMAT

System PROMAT

© PROMAT

Trzy ścianki (dwa boki i spód) przewodów łączone są w narożach za pomocą stalowych łączników (zszywek, wkrętów lub gwoździ), a wszystkie połączenia płyt (podłużne i poprzeczne) są uszczelnianie klejem Promat® K84, który zapewnia konieczną dymoszczelność w miejscach łączenia. Połączenia boków pionowych i poziomych mogą być względem siebie przesunięte lub mogą być w jednej płaszczyźnie. Miejsca tych połączeń są pokrywane od strony zewnętrznej pasmami płyt PROMATECT®-H o grubości 20 mm i szerokości nie mniejszej niż 100 mm.
W przypadku przewodów PROMADUCT® – 500 o szerokości większej niż 1250 mm są stosowane dodatkowe usztywnienia z płyt PROMATECT®-L500 o wysokości równej wysokości przewodu i szerokości co najmniej 400 mm. Odległość między tymi usztywnieniami wynosi maksymalnie 200 mm.

System PROMAT

System PROMAT

© PROMAT

Zalety trzystronnych przewodów wentylacyjnych i oddymiających

Ważna uwaga: przewody nie wymagają systemów podwieszenia stosowanego przy wersjach czterostronnych tzn. nie używa się prętów gwintowanych oraz szyn montażowych. Tę funkcję pełnią kątowniki stalowe mocowane do stropu, dzięki temu rozwiązaniu trzystronne przewody zajmują kolejne kilka centymetrów mniej miejsca.
Kolejną zaletą tego systemu jest mniejsze zużycie i tym samym mniejszy koszt materiału i niższe nakłady robocizny., w efekcie otrzymujemy bardzo ekonomiczny system. Przewody PROMADUCT®-500 nie wymagają kompensatorów, nie odkształcają się podczas pożaru.
Prostota wykonania, niski koszt oraz dostępność materiałów powodują, że system PROMADUCT®-500 jest idealnym rozwiązaniem dla projektantów, inwestorów oraz wykonawców.

Więcej informacji na stronie firmy PROMAT Techniczna Ochrona Przeciwpożarowa Sp. z o.o. w portalu PdA.
