Jaki powinien być system rekuperacyjny w domu jednorodzinnym?

23 sierpnia '22

System wentylacji mechanicznej z odzyskiem ciepła.
Z cyklu „Klimatyzacja, wentylacja, ogrzewanie – trendy 2022”

Wentylacja mechaniczna z rekuperacją w domach jednorodzinnych i mieszkaniach jest rozwiązaniem, na które decyduje się coraz więcej inwestorów prywatnych. Czym powinien się charakteryzować dobry system rekuperacyjny?

Celem współczesnego budownictwa jest tworzenie budynków, które mają być efektywne energetycznie, czyli jak najbardziej szczelne oraz o niskim zapotrzebowaniu na energię. Jest to możliwe dzięki zastosowaniu nowych technologii i materiałów w budownictwie. Niestety, skutkiem ubocznym tych działań jest uniemożliwienie dopływu powietrza z zewnątrz. Wiedza ta nabiera zupełnie nowego znaczenia, gdy uświadomimy sobie, że człowiek spędza średnio 90% życia w pomieszczeniach zamkniętych, a jakość powietrza wewnętrznego, którym oddycha ma kluczowe znaczenie dla jego zdrowia i samopoczucia.

Posiadanie systemu wentylacji mechanicznej z odzyskiem ciepła to doskonałe rozwiązanie dla inwestorów, którzy chcieliby zapewnić zdrowy klimat wewnętrzny z wysokiej jakości powietrzem w pomieszczeniach, przy jednoczesnym zachowaniu wysokiej efektywności cieplnej budynku.


nawiewnik z serii Lindab Airy

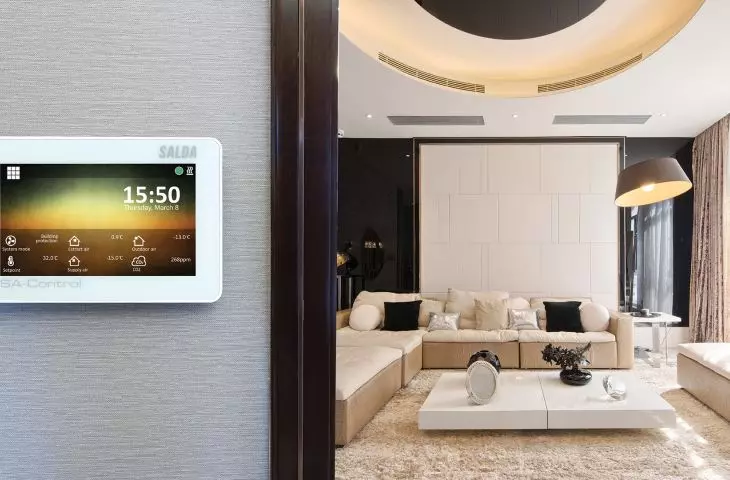

Rekuperacja w domu jednorodzinnym

© Lindab

Wentylacja mechaniczna z odzyskiem ciepła – na czym polega?

System wentylacyjny wyposażony w centralę wentylacyjną (rekuperator) umożliwia pełną kontrolę powietrza nawiewanego do pomieszczeń oraz odzysk ciepła z powietrza, które wytwarzane jest wewnątrz budynku. Głównym elementem całego systemu jest centrala wentylacyjna – rekuperator. Głównym zadaniem rekuperatora jest odzyskanie ciepła i wykorzystanie tego ciepła do wstępnego ogrzania świeżego powietrza. W okresie zimowym zewnętrzne, chłodne powietrze jest pobierane przez czerpnię i transportowane kanałami wentylacyjnymi do wymiennika ciepła w centrali. Następnie powietrze dystrybuowane jest do poszczególnych pomieszczeń i nawiewane za pomocą ściennych lub sufitowych nawiewników i kratek nawiewnych. W tym samym czasie zanieczyszczone powietrze z pomieszczeń użytkowych, takich jak łazienka lub kuchnia, odprowadzane jest za pomocą anemostatów i kratek wywiewnych. Zanieczyszczone, ogrzane powietrze jest transportowane siecią kanałów wywiewnych do rekuperatora i dalej przez wyrzutnię odprowadzane na zewnątrz budynku. W okresie letnim proces działa w drugą stronę i ciepłe powietrze zewnętrzne może być chłodzone powietrzem wewnętrznym. Wiedząc jak działa rekuperacja, wróćmy do odpowiedzi na pytanie: jaki powinien być domowy system rekuperacyjny?

Vent-Axia Kinetic Advance

Centrala rekuperacyjna Vent-Axia Kinetic Advance

© Lindab

Szczelny

Zapewnienie najwyższej klasy szczelności systemu wentylacyjnego należy rozpocząć już na etapie wyboru elementów takich jaki skrzynki rozprężne, rury spiro czy przewody elastyczne. Najlepszym sposobem na zwiększenie szczelności elementów systemu wentylacyjnego jest zastosowanie uszczelki. Pozwala ona szczelnie połączyć kanały, bez konieczności wykorzystania silikonu czy taśmy samoprzylepnej. W przypadku kanałów elastycznych w systemie rozdzielaczowym uszczelka jest jedynym gwarantem szczelnego osadzenia przewodu w króćcu. Na tym samym króćcu czeka kolejne potencjalne zagrożenie powstawania nieszczelności – sposób zamocowania przewodu w króćcu. W systemie rozdzielaczowym marki Direct Vent produkowanym przez Lindab, przewód elastyczny blokowany jest za pomocą gumowego o-ringu. Wpadając w specjalnie przygotowaną szczelinę, o-ring bezpiecznie łączy przewód elastyczny ze skrzynką, bez użycia dodatkowych narzędzi. To pierwsze takie rozwiązanie na polskim rynku.

Z roku na rok różnica w cenie kształtek z uszczelkami i kształtek bez uszczelek jest coraz niższa, natomiast koszty pracy stale rosną. Finalnie, korzyści z zastosowania kształtek z uszczelkami czerpią wszystkie strony procesu budowlanego – od instalatora, dla którego korzyścią jest oszczędność czasu potrzebnego na montaż, po inwestora, który w konsekwencji zyskuje optymalny koszt, przy zachowaniu zdrowego budynku. Ze względu na niemałe koszty całej inwestycji związanej z rekuperacją, warto podejść do tematu świadomie.

Energooszczędny

Szczelny system wentylacyjny z wydajną centralą rekuperacyjną pozwala znacznie ograniczyć zużycie energii potrzebnej do utrzymania komfortowej temperatury wewnątrz pomieszczeń i eliminuje konieczność wychładzania budynku podczas wietrzenia. Na koszty eksploatacji duży wpływ ma właśnie centrala wentylacyjna, która jest sercem systemu i pobiera energię, żeby przygotować powietrze dla użytkowników. Wybierając urządzenie należy zwrócić uwagę na klasę energetyczną — od A do A+. Warto również wybierać te, z inteligentnym, automatycznym systemem regulacji. Oprócz zapewnienia odpowiedniej ilości powietrza, do zadań centrali należy filtracja, odzysk ciepła ewentualnie jego ogrzanie lub schłodzenie. Przygotowanie powietrza przez centralę to koszt, który może się zwiększyć podczas stosowania mniej szczelnego i często tańszego systemu wentylacyjnego, z powodu którego powietrze po drodze swobodnie ucieka do wentylowanych pomieszczeń. W takiej sytuacji centrala będzie musiała pracować ze zwiększoną mocą i będzie zużywała więcej energii elektrycznej, co z pewnością przełoży się na wysokość rachunków. Tym bardziej warto poszukać urządzenia, które oferuje energooszczędne rozwiązania. Ciekawą propozycją jest centrala wentylacyjna brytyjskiej firmy Vent-Axia, model Kinetic Advance, która zapewnia nawet do 91% odzysku ciepła dzięki wysokiej sprawności wymienników przeciwprądowych oraz energooszczędnym wentylatorom EC.

Vent-Axia Kinetic Advance

Centrala Vent-Axia Kinetic Advance w zabudowie

© Lindab

Bezpieczny dla zdrowia

W budynku jednorodzinnym instalacja wentylacji, która może być wykonana zarówno z wykorzystaniem rur spiro, jak i systemu rozdzielaczowego, jest izolowana lub prowadzona w warstwie izolacji. Gdy system jest nieszczelny cząstki izolacji, kurzu czy pyłu mogą przenikać do wnętrza kanałów i wraz z powietrzem są później wtłaczane do pomieszczeń. W efekcie zamiast świeżego powietrza, niczego nieświadomi domownicy wdychają powietrze szkodliwe dla ich zdrowia.

Cichy

Bardzo ważnym parametrem, który należy wziąć pod uwagę podczas wyboru systemy wentylacyjnego jest poziom hałasu generowany przez rekuperator. Dobra centrala rekuperacyjna to taka, której praca jest niezauważalna dla domowników i na ten parametr warto zwrócić uwagę. Ma to niezwykle istotne znaczenie zwłaszcza w domu bądź mieszkaniu, w którym nie ma pomieszczenia technicznego i centrala wentylacyjna montowana jest np. w kuchni, łazience lub w przedpokoju. Bardzo dobre parametry, zwłaszcza w zakresie poziomu hałasu, ma centrala wentylacyjna Vent-Axia Kinetic Advance.

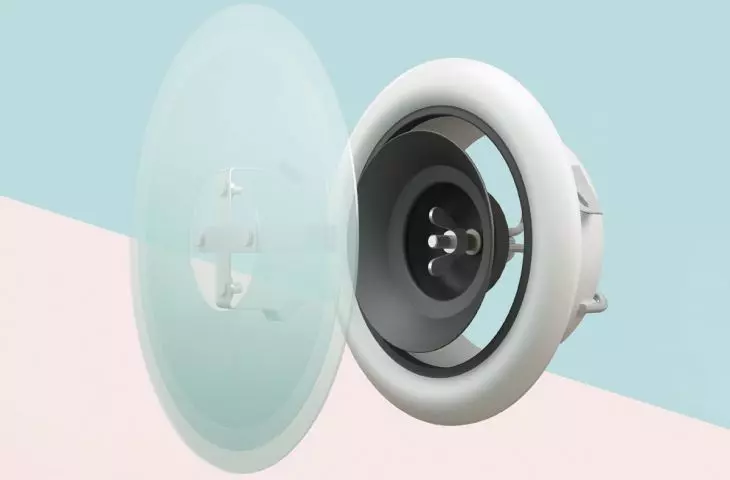

nawiewnik z serii Lindab Airy

nawiewnik z serii Lindab Airy

© Lindab

Estetyczny

Mimo, że większości elementów systemu wentylacji mechanicznej nie widać gołym okiem, są też takie, które są widoczne i swoim designem, kolorystyką mogą wpływać na estetykę i spójność wystroju wnętrz. Mowa o nawiewnikach, kratkach nawiewnych/wywiewnych czy anemostatach, które montowane są zawsze na końcu systemu wentylacji np. w suficie lub na ścianie. Głównym zadaniem nawiewników i kratek nawiewnych jest doprowadzenie czystego powietrza do stref przebywania ludzi, a także wyrównanie temperatury, bez tworzenia przeciągów wpływających negatywnie na komfort. Anemostaty i kratki wywiewne mają natomiast za zadanie odprowadzenie zanieczyszczonego powietrza z pomieszczeń. Design i kształt tego typu produktów jest obecnie tak szeroki, że inwestorzy nie mają najmniejszego problemu z dobraniem wzoru, który będzie pasował do wystroju ich mieszkania lub domu. Obecnie, dużym zainteresowaniem cieszy się m.in. designerska i estetyczna linia nawiewników z serii Lindab Airy.

Wentylacja mechaniczna z rekuperacją to rozwiązanie warte rozważenia dla osób poszukujących rozwiązań podnoszących komfort domowników. Kompleksowe wsparcie w zakresie zaprojektowania systemu wentylacyjnego z rekuperacją, doboru urządzeń oraz ich zakupu oferuje firma Lindab, która tworzy projekt Dom w ekoklimacie skierowany do inwestorów zainteresowanych budową ekologicznego domu.

Więcej informacji na stronie Lindab.
