Masywne konstrukcje drewniane, zwłaszcza te wykonane w technologii CLT (Cross Laminated Timber), zdobywają coraz większą popularność w nowoczesnym budownictwie. Dzięki swojej wytrzymałości i ekologiczności, CLT jest wykorzystywane zarówno w budynkach mieszkalnych, jak i komercyjnych. Jednym z kluczowych aspektów każdej konstrukcji CLT są złącza ciesielskie, które zapewniają stabilność i trwałość całej konstrukcji.

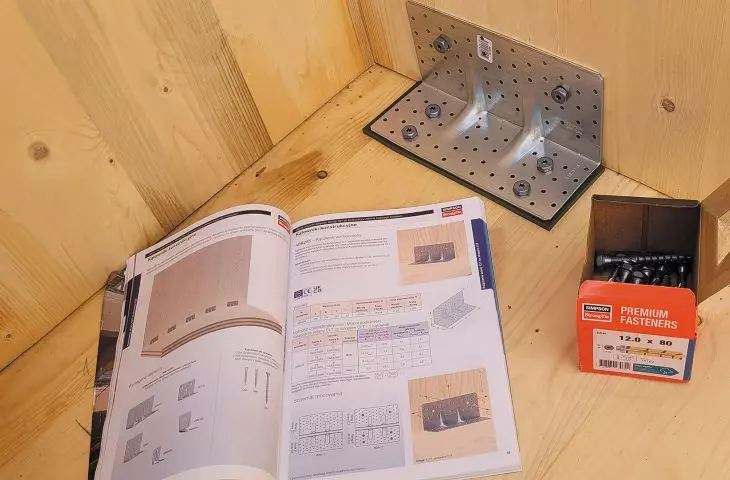

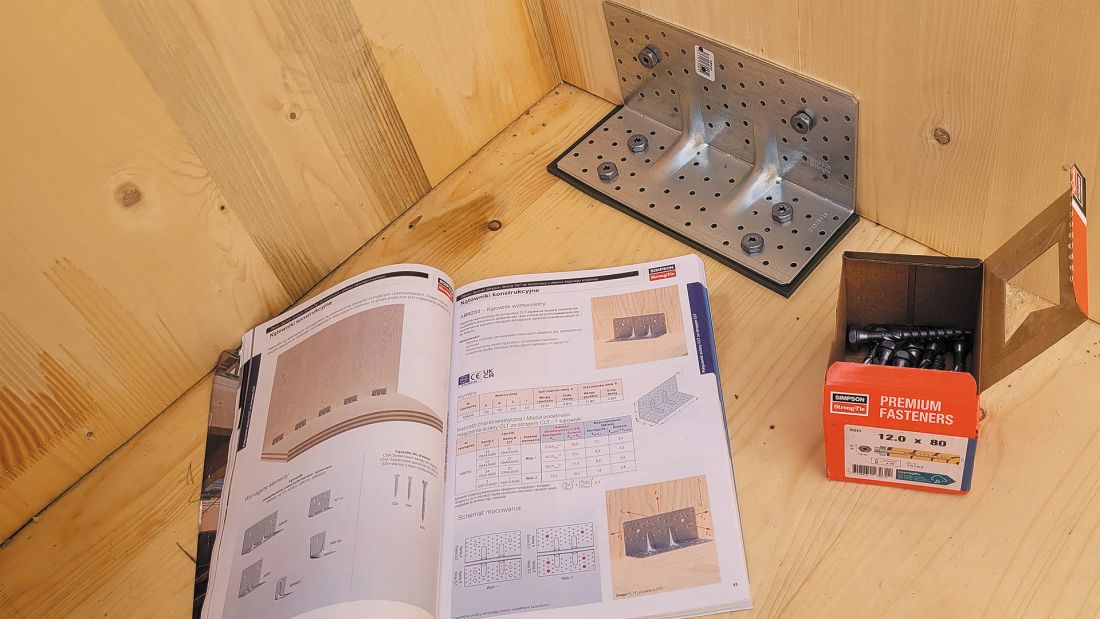

Połączenie ściany CLT ze stropem
© SIMPSON STRONG-TIE ETANCO
Czym jest CLT i dlaczego wymaga specjalnych złączy?
Masywna konstrukcja drewniana oznacza zasadniczo wykorzystanie dużych, prefabrykowanych płyt do budowy ścian, stropów, tarcz, dachów i innych elementów niezbędnych w projektowaniu i budowie budynków. Tarcza w tym kontekście odnosi się do płaskiej części konstrukcji, zwykle poziomej, tworzącej przegrodę między przestrzeniami, podobnie jak strop międzykondygnacyjny budynku.
Tarcze z masywnego drewna zazwyczaj składają się z paneli połączonych stalowymi płytkami lub paskami perforowanymi albo za pomocą połączeń zakładkowych wykorzystujących sworznie lub wkręty. Istnieje kilka rodzajów drewna masywnego, z których najbardziej znanym może być drewno klejone krzyżowo (CLT).
CLT to technologia polegająca na łączeniu warstw drewna w sposób krzyżowy, co zwiększa jego wytrzymałość i odporność na odkształcenia. W przeciwieństwie do tradycyjnych konstrukcji drewnianych, CLT wymaga specjalistycznych złączy, które umożliwiają bezpieczne i trwałe połączenia między elementami. Złącza są wykorzystywane np.: do połączeń ścian CLT z fundamentem czy połączeń międzykondygnacyjnych. Ważnym aspektem w konstrukcjach z CLT jest też akustyka budynku.

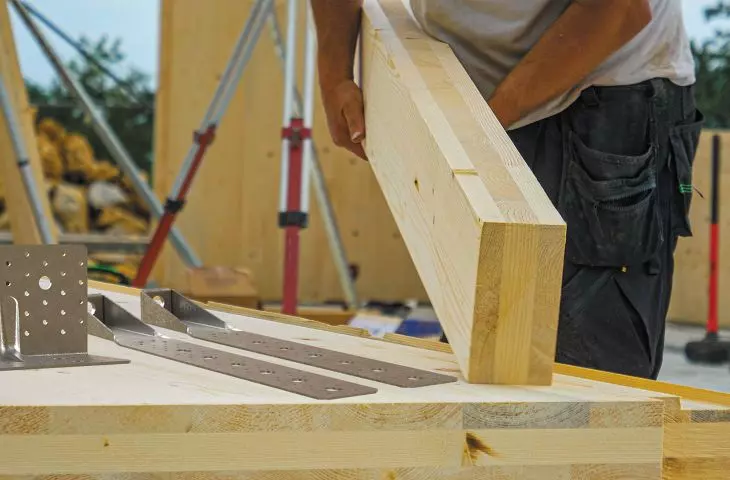

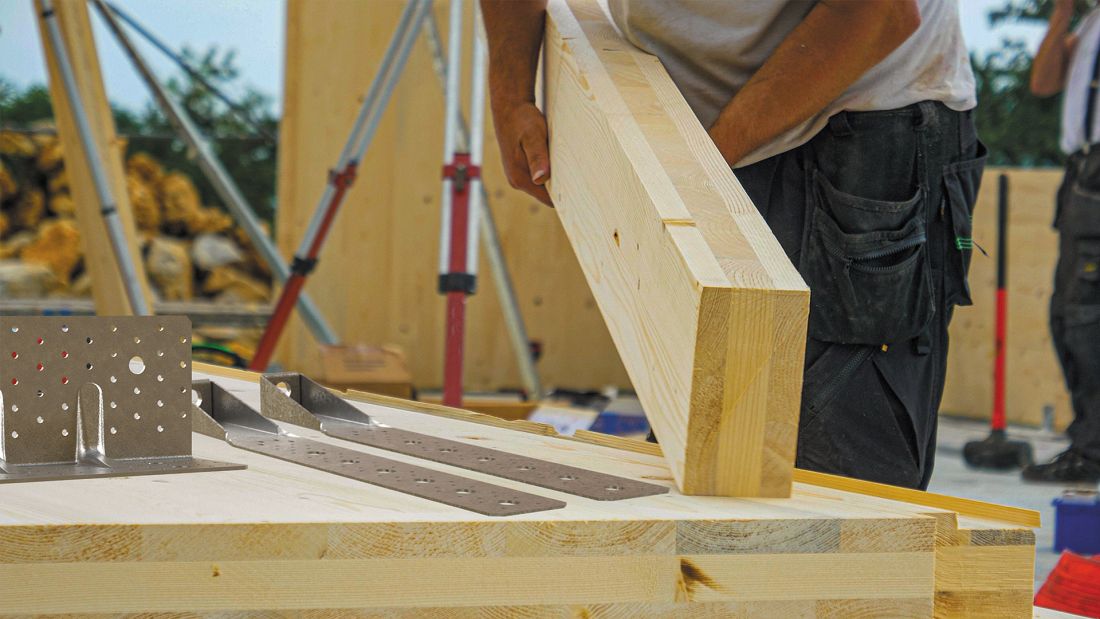

Złącza kotwiące do CLT
© SIMPSON STRONG-TIE ETANCO
Połączenie ścian CLT z fundamentem
Podstawowym wyzwaniem w konstrukcjach CLT jest stabilne połączenie ścian z fundamentem. Ściany CLT mogą być łączone z betonowym fundamentem bezpośrednio lub za pomocą podwaliny montażowej, co ułatwia poziomowanie i niwelowanie nierówności. Aby zabezpieczyć konstrukcję przed przesunięciem i obrotem, stosuje się kątowniki oraz złącza kotwiące. Ich rozmieszczenie zależy od wielkości oddziaływań na ścianę i jest decyzją projektową.
W tym celu stosuje się wzmocnione kątowniki, takie jak ABR255SO oraz złącza kotwiące HTT, które zabezpieczają ściany przed przesunięciem i obrotem. Alternatywnie można zastosować płytki NPB, które pozwalają na kotwienie ściany od zewnątrz, zapewniając precyzyjne licowanie elementów.
Połączenia między kondygnacjami
Na wyższych piętrach stosuje się podobne rozwiązania jak przy połączeniach z fundamentem, jednak ze względu na brak betonowego podłoża konieczne jest zastosowanie symetrycznych układów złączy kotwiących, które są połączone śrubami przez strop kondygnacji. Alternatywnie można używać płytek i taśm perforowanych, co zapewnia łatwość montażu i precyzyjne licowanie elementów.
Na wyższych piętrach stosuje się symetryczne układy złączy kotwiących, np. HTT, które są połączone śrubami przez strop kondygnacji. Dodatkowo, kątowniki takie jak ABR255, ABR100 i AG922 umożliwiają solidne połączenie ścian i stropów CLT.

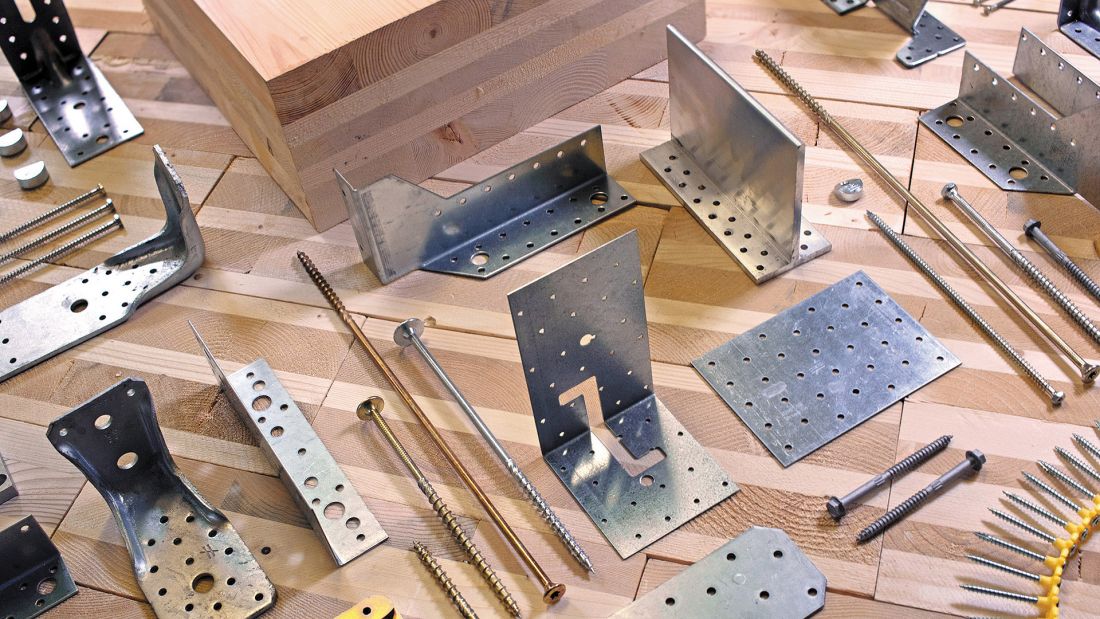

Złącza i łączniki do CLT
© SIMPSON STRONG-TIE ETANCO
Akustyka w budynkach CLT
Masywne konstrukcje drewniane są wrażliwe na drgania akustyczne o niskiej częstotliwości. Eliminacja transmisji dźwięków pomiędzy litymi elementami drewnianymi (ściana – strop) jest dużym wyzwaniem dla tego typu konstrukcji. W celu wyeliminowania niechcianych dźwięków w konstrukcjach drewnianych i domach wykonanych w technologii CLT pomocnym może być zastosowanie akustycznych złączy kątowych ABAI oraz taśm izolacyjnych SIT.
Podsumowanie
Złącza ciesielskie odgrywają kluczową rolę w konstrukcjach CLT, zapewniając ich stabilność i trwałość. Odpowiedni dobór technologii montażu pozwala na efektywne wykorzystanie prefabrykowanych elementów i gwarantuje bezpieczeństwo całej konstrukcji. Produkty Simpson Strong-Tie są dedykowanym rozwiązaniem dla budownictwa masywnego, oferując trwałość i precyzję wykonania.
