z cyklu „Oprogramowanie, narzędzia dla architekta — trendy 2026”
W ostatnich latach coraz większe znaczenie zyskują narzędzia cyfrowe, wspierające ochronę i rewitalizację zabytków. Jednym z takich przykładów jest program ZWCAD, który dzięki swojej funkcjonalności stał się kluczowym narzędziem w projekcie inwentaryzacji i dokumentacji Zamku Królewskiego na Wawelu. Poniższy artykuł przybliży jak dotychczasowe tradycyjne metody pracy są na wspomagane najnowszymi technologiami cyfrowymi.

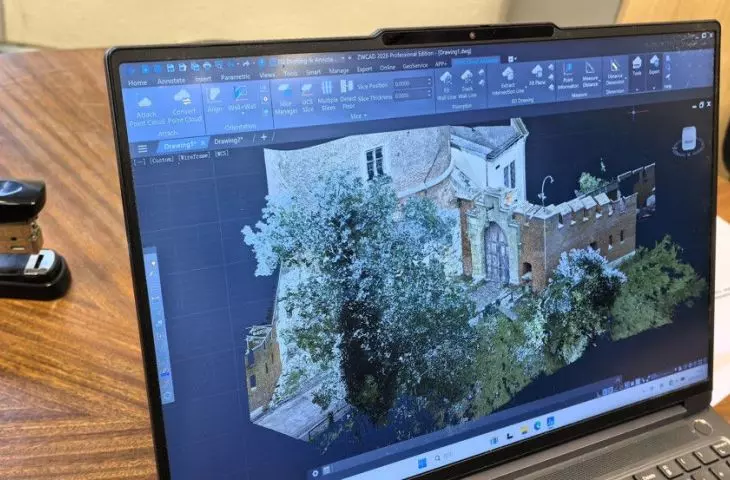

Inwentaryzacja 3D – skan obiektu jako chmura punktów w ZWCAD
© ZWCAD
Zamek Królewski na Wawelu – wyzwania konserwatorskie
Od początku XX wieku Zamek Królewski przeszedł skomplikowany proces renowacji — od usuwania zniszczeń spowodowanych działaniami wojennymi, przez przywracanie pierwotnych detali, po adaptacje modernizacyjne zgodne z wymogami nowoczesnej konserwacji dziedzictwa. Badania architektoniczne prowadzone są systematycznie od XIX wieku. Kompleksowy program badań i konserwacji jest kontynuowany, włączając prace archeologiczne i zaawansowaną dokumentację techniczną.
Tak rozbudowane i historycznie wartościowe miejsce wymaga nie tylko tradycyjnej wiedzy konserwatorskiej, ale także nowoczesnych narzędzi do rejestracji zmian, analizowania stanu zachowania i precyzyjnego planowania renowacji.

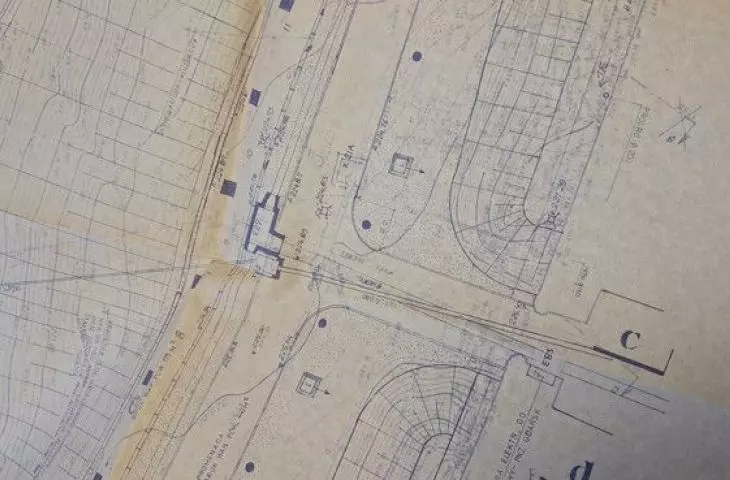

Oryginalna papierowa dokumentacja techniczna obiektu
© ZWCAD
Cyfrowa inwentaryzacja jako fundament konserwacji zabytków
Co to znaczy inwentaryzacja cyfrowa?
Inwentaryzacja architektoniczna to proces tworzenia szczegółowej dokumentacji wszystkich elementów budynku — strukturalnych, dekoracyjnych i technicznych. W przypadku zabytków takich jak Wawel jest to nie tylko rejestrowanie wymiarów, ale także analiza zachowanych detali, rozpoznawanie różnorodnych materiałów, odnajdywanie warstw historycznych oraz odtwarzanie stanu pierwotnego.
Cyfrowa inwentaryzacja oznacza, że do zebrania i analizy danych wykorzystuje się techniki nowoczesne – takie jak:
-
skanowanie laserowe 3D i chmury punktów,
-
fotogrametria wysokiej rozdzielczości,
-
GIS i systemy analizy przestrzennej,
-
cyfrowe modele 3D i ortofotomapy.
Tak pozyskane dane są ogromne, złożone i często trudne do przetworzenia tradycyjnymi metodami CAD. Tutaj właśnie wkracza narzędzie takie jak ZWCAD, oferujące kompleksową obsługę tych zestawów danych oraz ich integrację z cyfrową dokumentacją projektu.
Rola chmur punktów i analizy przestrzennej
Chmura punktów to swego rodzaju „cyfrowa fotografia” obiektu z dokładnością nawet do milimetra. Stanowi zbiór milionów punktów w trójwymiarowej przestrzeni, który odzwierciedla kształt i szczegóły obiektu — w tym przypadku elementów Zamku Królewskiego. Przy pomocy skanerów laserowych (LiDAR) i technik fotogrametrii pozyskuje się ogromne zbiory danych, które następnie muszą zostać przetworzone.
Prezentacja możliwości Point Cloud Assistant – aplikacji do pracy na chmurach punktów w ZWCAD
© ZWCAD
ZWCAD, wyposażony w funkcje obsługi chmur punktów (Point Cloud Assistant – PCA), umożliwia:
-
import i wyświetlanie chmur punktów w środowisku CAD,
-
szybkie nadawanie UCS chmury
-
przekroje, przekroje wielokrotne
-
rysowanie rzutów kondygnacji
-
tworzenie precyzyjnych rysunków 2D na bazie danych 3D
-
analizę odchyleń płaszczyzn
Dzięki temu architekci i konserwatorzy mogą nie tylko zobaczyć „surowe” dane, ale przekształcić je w użyteczne rysunki techniczne i elementy dokumentacji projektowej.
ZWCAD w projekcie inwentaryzacji Zamku Królewskiego — szczegółowe studium przypadku
W jaki sposób ZWCAD jest używany na Zamku Królewskim?
Zamek Królewski na Wawelu wykorzystuje oprogramowanie ZWCAD w projekcie inwentaryzacji obiektów zabytkowych w obrębie Wzgórza Wawelskiego. Proces ten jest częścią przygotowania do prac renowacyjnych i konserwatorskich. Dane do inwentaryzacji dostarczają wyspecjalizowane firmy zewnętrzne, które realizują skanowania obiektów za pomocą technologii LiDAR i fotogrametrii. Efektem tych działań jest chmura punktów — ogromny zbiór danych przestrzennych, które następnie są importowane do ZWCAD i tam przetwarzane.
W środowisku ZWCAD chmura punktów jest nie tylko oglądana, ale także analizowana i edytowana — co ułatwia tworzenie precyzyjnych rysunków technicznych, planowanie prac renowacyjnych oraz przygotowanie dokumentów wykonawczych.

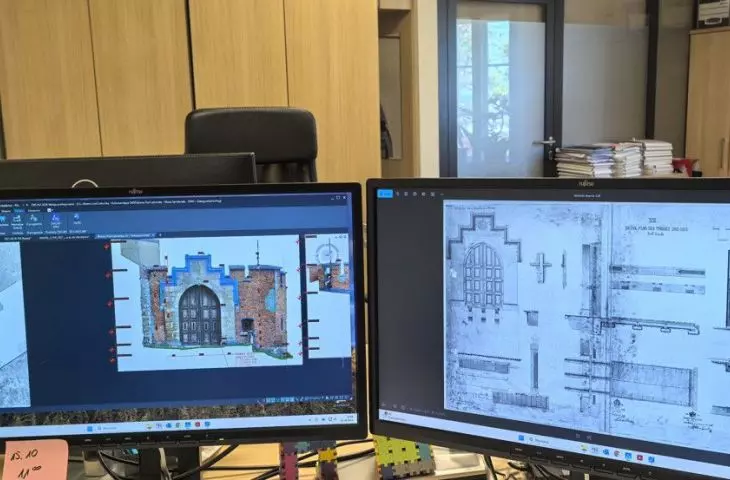

Po prawej – Skan dokumentacji technicznej z 1887 roku obrazujący furtę przy Małej Baszcie. Po lewej – inwentaryzacja współczesna tego samego obiektu w ZWCADzie – obrys fotogrametrii pozyskanej z chmury punktów.
© ZWCAD
Przykładowe elementy inwentaryzacji: furta przy Małej Baszcie i attyka
Podczas jednej z prezentacji prowadzonych przez zespół ZWSOFT, specjaliści mieli okazję zaprezentować realizacje wykonane w ZWCAD dla elementów Zamku Królewskiego — m.in.: przygotowanie renowacji Furty przy Małej Baszcie oraz efekt renowacji sterczyn attyki.
Widać tu praktyczne zastosowanie narzędzi takich jak:
-
wyświetlanie danych 3D chmury punktów,
-
ekstrakcja linii i powierzchni do rysunków wektorowych,
-
tworzenie rysunków 2D i detali architektonicznych z wysoką dokładnością.
Dzięki temu prace projektowe i przygotowanie do renowacji mogą przebiegać sprawniej, szybciej i z większą precyzją niż przy korzystaniu wyłącznie z tradycyjnych metod pomiarowych.

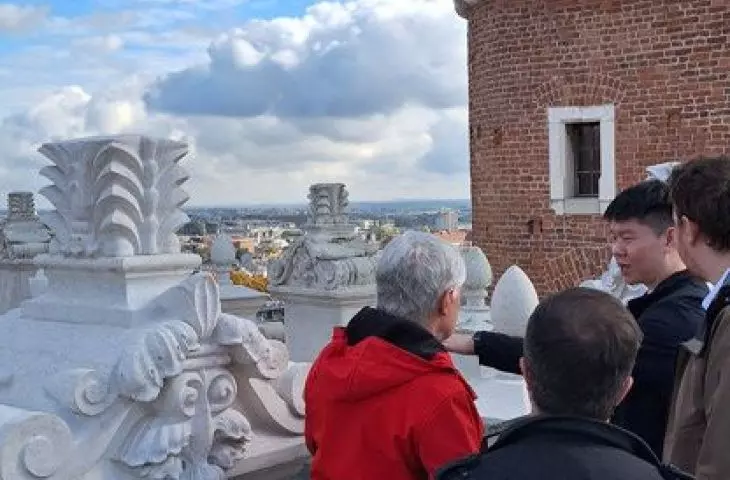

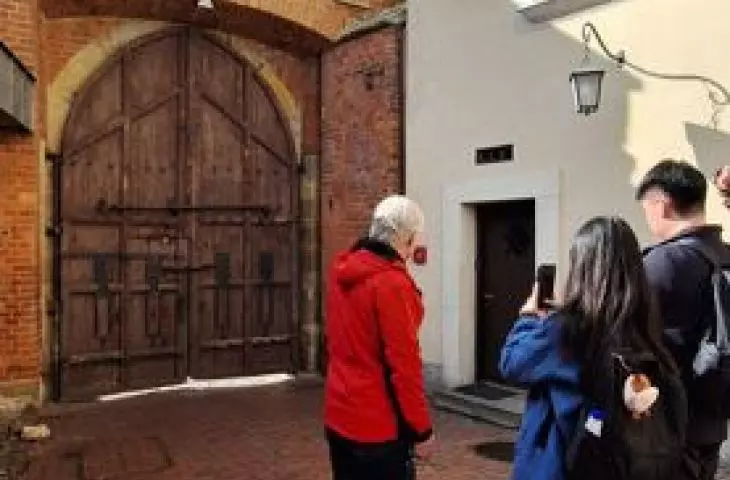

Po lewej: Furta przy Małej Baszcie – obiekt planowany do renowacji, Po prawej: Efekt działań renowacyjnych sterczyn attyki
© ZWCAD
Integracja skanów historycznych i współczesnych
Często dokumentacja projektu wymaga połączenia informacji z różnych źródeł — np.:
-
skany historycznych rysunków architektonicznych,
-
dane z nowoczesnych pomiarów 3D,
-
fotografie i mapy,
-
opisy archiwalne.
ZWCAD, w połączeniu z narzędziami takimi jak ZWVectorization, pozwala przekształcać zeskanowane obrazy, mapy i materiały analogowe w edytowalne wektory, zachowując przy tym wysoką jakość i precyzję.
To oznacza, że nawet historyczne mapy czy rysunki, często pozbawione współczesnej precyzji technicznej, mogą stanowić integralną część dokumentacji projektowej.

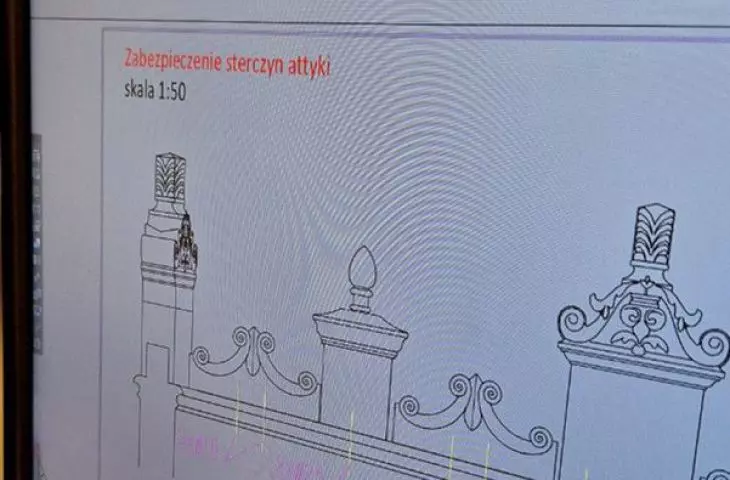

Dokumentacja techniczna w ZWCADzie przedstawiająca projekt renowacji sterczyn attyki.
© ZWCAD
Znaczenie narzędzi CAD w opiece nad zabytkami
Rola narzędzi takich jak ZWCAD nie ogranicza się tylko do dokumentacji i rysunku. Dzięki możliwości analizy chmur punktów i tworzenia modeli 3D inżynierowie oraz konserwatorzy mogą:
-
porównywać aktualny stan obiektu z danymi historycznymi,
-
wykrywać odchylenia od stanu pierwotnego,
-
identyfikować obszary o szczególnych problemach strukturalnych,
-
planować prace renowacyjne z dokładnością do milimetra.
To zastosowania, które w znaczący sposób zwiększają jakość procesu projektowego i minimalizują ryzyko błędów wykonawczych.
Wpływ cyfrowych narzędzi na proces konserwacji zabytków
Nowoczesne narzędzia cyfrowe, na czele z rozwiązaniami CAD, zmieniają sposób podejścia do ochrony dziedzictwa architektonicznego.
Dzięki nim:
-
prace projektowe są bardziej precyzyjne,
-
czas analizy i dokumentacji krótszy,
-
współpraca między zespołami projektowymi łatwiejsza,
-
ryzyko błędów wykonawczych niższe,
-
dane historyczne mogą być zintegrowane z nowoczesnymi modelami CAD.
Podsumowanie — nowoczesne narzędzia CAD w służbie ochrony dziedzictwa
Studium przypadku zastosowania programu ZWCAD w projekcie inwentaryzacji Zamku Królewskiego na Wawelu pokazuje, jak narzędzia projektowe, które jeszcze niedawno były wykorzystywane głównie do rysowania i dokumentacji technicznej, zyskują nową rolę w ochronie i konserwacji zabytków.
Połączenie chmur punktów, narzędzi wektoryzacji, analizy danych 3D i zaawansowanej edycji wektorowej w jednym środowisku CAD sprawia, że ZWCAD staje się nie tylko narzędziem projektowym, ale platformą integrującą dane historyczne i współczesne w jednym procesie projektowym — co jest szczególnie ważne w zadaniach o wysokim stopniu złożoności, takich jak renowacja Zamku Królewskiego.
Ten projekt jest przykładem, jak innowacyjna technologia może wspierać tradycyjne dziedziny wiedzy — łącząc konserwację zabytków, architekturę, inżynierię i nowoczesne narzędzia cyfrowe.
