Ogrzewanie podłogowe samoregulujące czy stałooporowe?

02 czerwca '23

Z cyklu „Ekologiczne rozwiązania i technologie – trendy 2023”

Ogrzewanie samoregulujące w odróżnieniu od powszechnie stosowanych przewodów stałooporowych, automatycznie dostosowuje moc grzewczą na całej długości przewodu do temperatury otoczenia reagując na zewnętrzne źródła ciepła.

Ze względu na swoją konstrukcję z użyciem polimerowego elementu samoregulującego:

  • nie ma możliwości nagrzania się powyżej oznaczonej temperatury maksymalnej (nie przegrzewa się, można go bezpiecznie nawinąć lub skrzyżować),
  • można go dowolnie docinać lub przedłużać podczas instalacji,
  • jest bardzo wytrzymały mechanicznie.

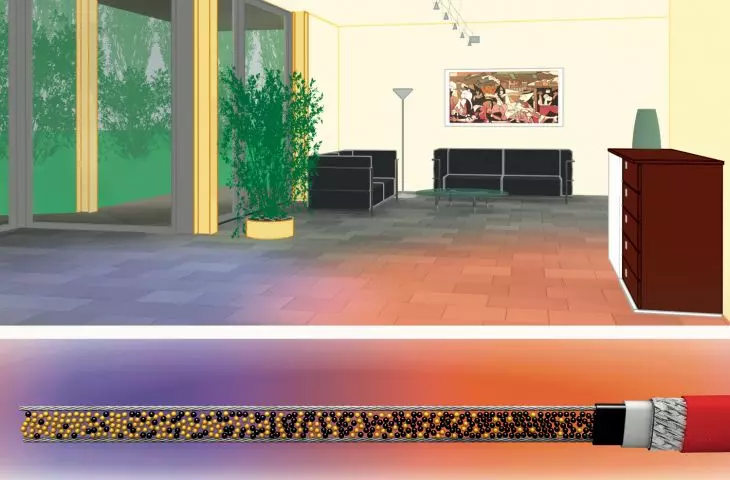

Ogrzewanie podłogowe samoregulujące

Ogrzewanie podłogowe samoregulujące

© nVent | Raychem

Ma to istotne znaczenie w konkretnych sytuacjach.

Systemy samoregulujące ze względu na bardziej zaawansowaną technologię są rozwiązaniem droższym. W jakich sytuacjach rodzaj przewodu ma znaczenie? Na wstępie porównajmy oba rodzaje systemów:

 Elektryczne systemy samoregulujące

 Elektryczne systemy stałooporowe

 Automatycznie dopasowują moc grzewczą
 do warunków otoczenia na całej swojej długości

 Grzeją równomiernie na całej długości

 Dzięki swojej konstrukcji są bardzo wytrzymałe
 mechanicznie

 Delikatniejsza konstrukcja, przewody znacznie
 cieńsze, nawet o przekroju do 3 mm grubości

 Można je krzyżować bez ryzyka przegrzania
 lub przepalenia

 Nie wolno krzyżować przewodów, gdyż
 grozi to przepaleniem

 Można je dowolnie docinać, wydłużać
 i skracać podczas montażu

 Fabrycznie zakończone, nie można samodzielnie
 regulować długości przewodu grzewczego

 Montaż w rowkowanych płytach izolacyjnych
 Reflecta lub w wylewce betonowej

 Montaż w wylewce betonowej lub bezpośrednio
 w warstwie kleju do płytek

 Do posadzek każdego rodzaju: płytek, kamienia
 naturalnego, wykładzin, drewna, laminatów itp.

 Tylko do posadzek z kamienia naturalnego
 i płytek ceramicznych









ARANŻACJA POMIESZCZENIA

Wielu użytkowników przy zakupie podłogówki zapomina o konieczności bardzo dokładnego rozplanowania aranżacji pomieszczenia czyli szafek kuchennych czy łazienkowych. Systemy stało-oporowe grzeją pełną mocą na całej powierzchni — w miejscach zasłoniętych ciepło kumuluje się, przez co może dojść do awarii systemu (przegrzania przewodu) lub do uszkodzenia mebla czy dywanu znajdującego się na podłodze. Samoregulujący, inteligentny system nVent RAYCHEM T2Red sam wykryje takie strefy i ograniczy ogrzewanie, a zmiana ustawienia mebli w przyszłości nie stanowi problemu.

ogrzewanie podłogowe

ogrzewanie podłogowe

© nVent | Raychem

RODZAJ POSADZKI

Przewody samoregulujące mogą być układane pod absolutnie każdym rodzajem posadzki, w tym pod panelami drewnianymi, wykładziną dywanową czy linoleum. Przewody stałooporowe mogą być używane jedynie pod płytkami ceramicznymi lub z kamienia naturalnego.

DODATKOWA IZOLACJA

Zaleca się układanie przewodów samoregulujących T2Red w rowkowanych płytach izolacyjnych Reflecta, pokrytych warstwą aluminium. Zapewniają one równomierną dystrybucję ciepła oraz zapobiegają stratom ciepła w dół podłogi, ograniczając zużycie energii. Trzeba jednak pamiętać, że system ten ma 13 mm grubości — konieczne będzie zatem podniesienie poziomu podłogi. W przypadku gdy nie ma na to miejsca, dobrą alternatywą jest stałoporowa mata lub przewód grzewczy, który dzięki niewielkiej grubości 3 mm można układać w warstwie kleju do płytek.

EU1077 Reflecta

EU1077 Reflecta

© nVent | Raychem

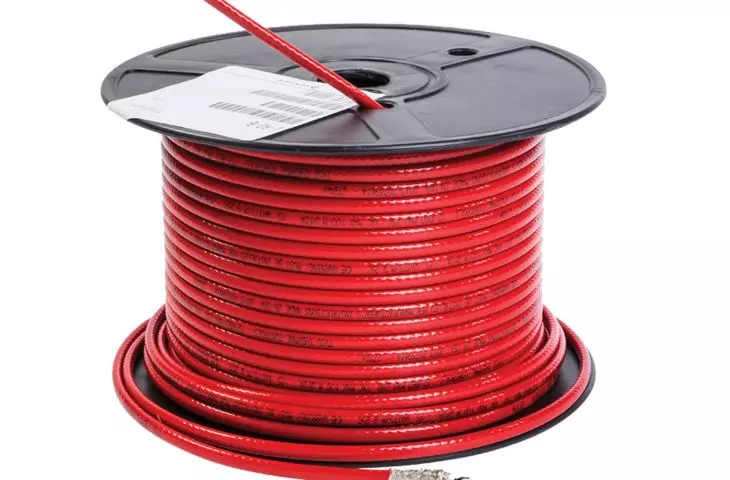

przewód samoregulujący T2Red

przewód samoregulujący T2Red

© nVent | Raychem

Czy w nowym domu elektryczna podłogówka może być głównym źródłem ciepła?

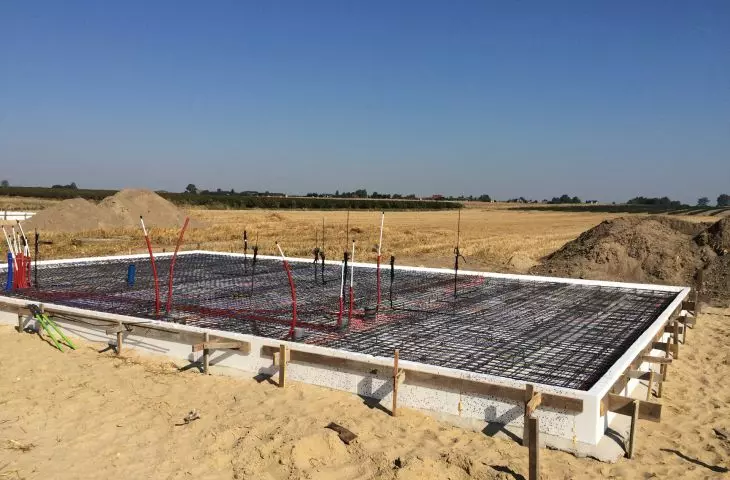

Tak, elektryczne ogrzewanie podłogowe może być głównym i jedynym źródłem ogrzewania. Rozwiązaniem jest akumulacyjne ogrzewanie podłogowe, którego celem jest obniżenie kosztów ogrzewania domu dzięki wykorzystaniu tańszej energii elektrycznej w drugiej taryfie nocnej oraz eliminacji alternatywnych systemów grzewczych. Jest to idealne rozwiązanie w połączeniu z instalacją fotowoltaiczną lub wykorzystaniem energii z innych źródeł odnawialnych.

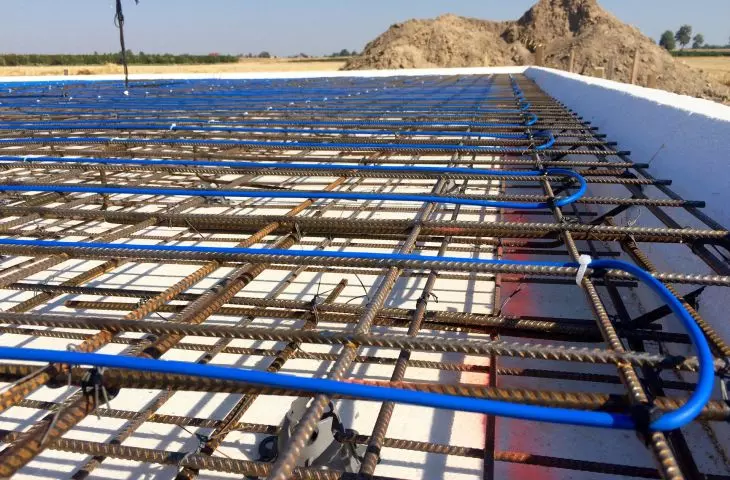

elektryczny przewód grzejny nVent RAYCHEM T2Blue 20 ułożony do warstwy betonu

elektryczny przewód grzejny nVent RAYCHEM T2Blue 20 ułożony do warstwy betonu

© nVent | Raychem

System składa się z elektrycznego przewodu grzejnego (na przykład nVent RAYCHEM T2Blue 20) ułożonego w warstwie betonu, który pełni rolę akumulatora ciepła, dlatego musi mieć odpowiednią grubość (zazwyczaj 8–10 cm) żeby mogła prawidłowo spełniać swoją funkcję. Moc zainstalowanego systemu zawiera się w przedziale 100 W/m² (brutto) — 160 W/m² netto w zależności od konstrukcji budynku (strat ciepła). Instalacja powinna uwzględniać plany przyszłej stałej zabudowy — przewody grzejne układa się na całej powierzchni z pominięciem stref zabudowanych. Należy przy tym pamiętać, że system o wyższej mocy nagrzewa się szybciej, więc pracuje krócej, co w praktyce oznacza porównywalne zużycie energii elektrycznej.

Więcej informacji na stronie firmy NVENT THERMAL POLSKA Sp. z o.o. w portalu PdA.
