„Living Turbine”. Projekt budynku z elementów turbin wiatrowych na krótkiej liście konkursowej

17 kwietnia '23

Paweł Gmitruk, Jagoda SabajKamila Szczepańska, studenci architektury Politechniki Wrocławskiej zaprojektowali budynek mieszkalny z elementów turbin wiatrowych, który mógłby powstać w Las Vegas. Ich projekt „Living Turbine” brał udział w międzynarodowym konkursie „Las Vegas Affordable Housing Challenge” dotyczącym kryzysu mieszkaniowego i znalazł się na krótkiej liście konkursowej.

problemy mieszkaniowe w Las Vegas

Las Vegas Affordable Housing Challenge” to czternasta edycja międzynarodowego konkursu organizowanego przez platformę Buildner, dotycząca projektowania dostępnych mieszkań. W tej edycji uczestnicy mieli za zadanie stworzyć nową koncepcję tanich mieszkań w Las Vegas, mieście, które ma ogromny niedobór, przystępnych cenowo i dostępnych do wynajmu mieszkań. Las Vegas zmaga się też ze zjawiskiem „urban sprawl”, czyli niekontrolowanym rozrostem miasta, a także gorącym pustynnym klimatem oraz skutkami krachu finansowego z 2008 roku w Stanach Zjednoczonych. Krach ten spowodował, że deweloperzy rzadziej budują, tym samym spada podaż, co jeszcze bardziej podnosi ceny mieszkań.

XIV edycja konkursu skierowana była do studentów i studentek, absolwentów i absolwentek, jak i czynnych zawodowo architektów i architektek. Organizatorzy nie podali konkretnej lokalizacji, gdyż chcieli, aby projekt był na tyle uniwersalny, żeby można było go zastosować w każdej z dzielnic Las Vegas. Uczestnicy mieli zaproponować elastyczne koncepcje, które będą spełniać wymagania różnych mieszkańców — singli, par, rodzin i rozwiążą kryzys mieszkaniowy.

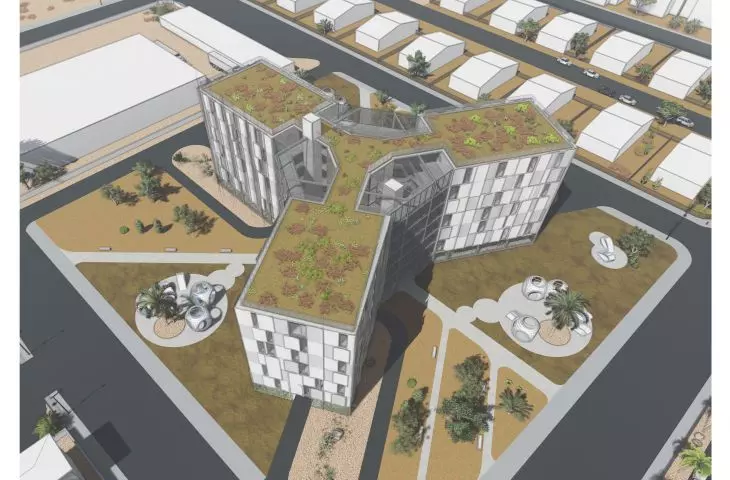

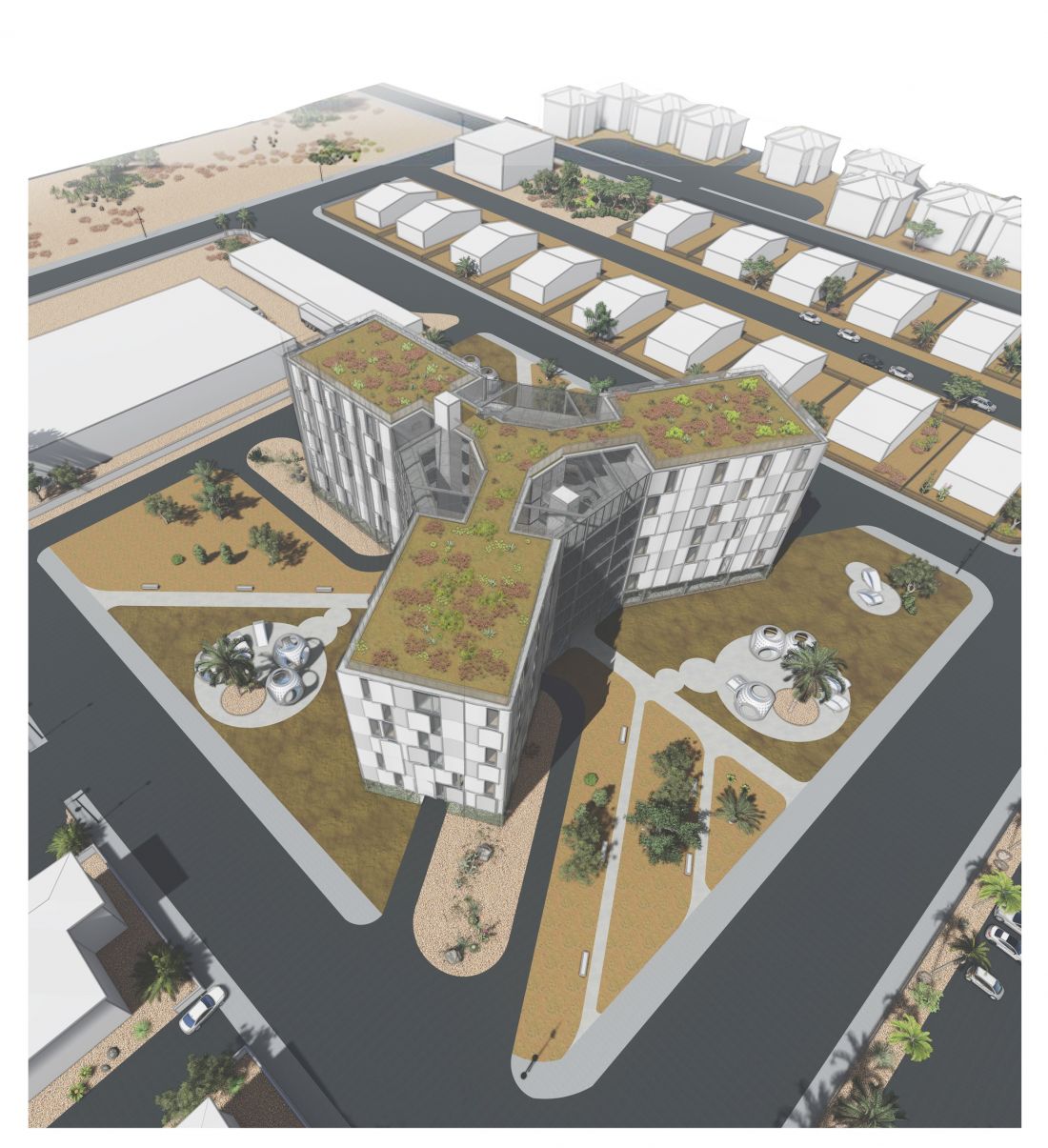

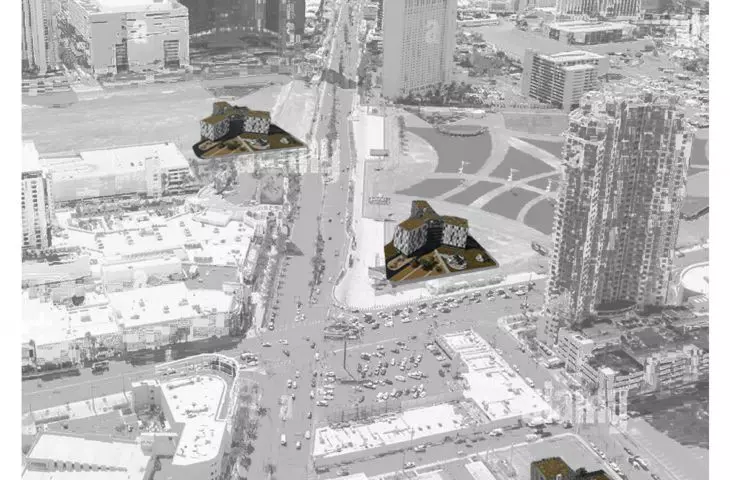

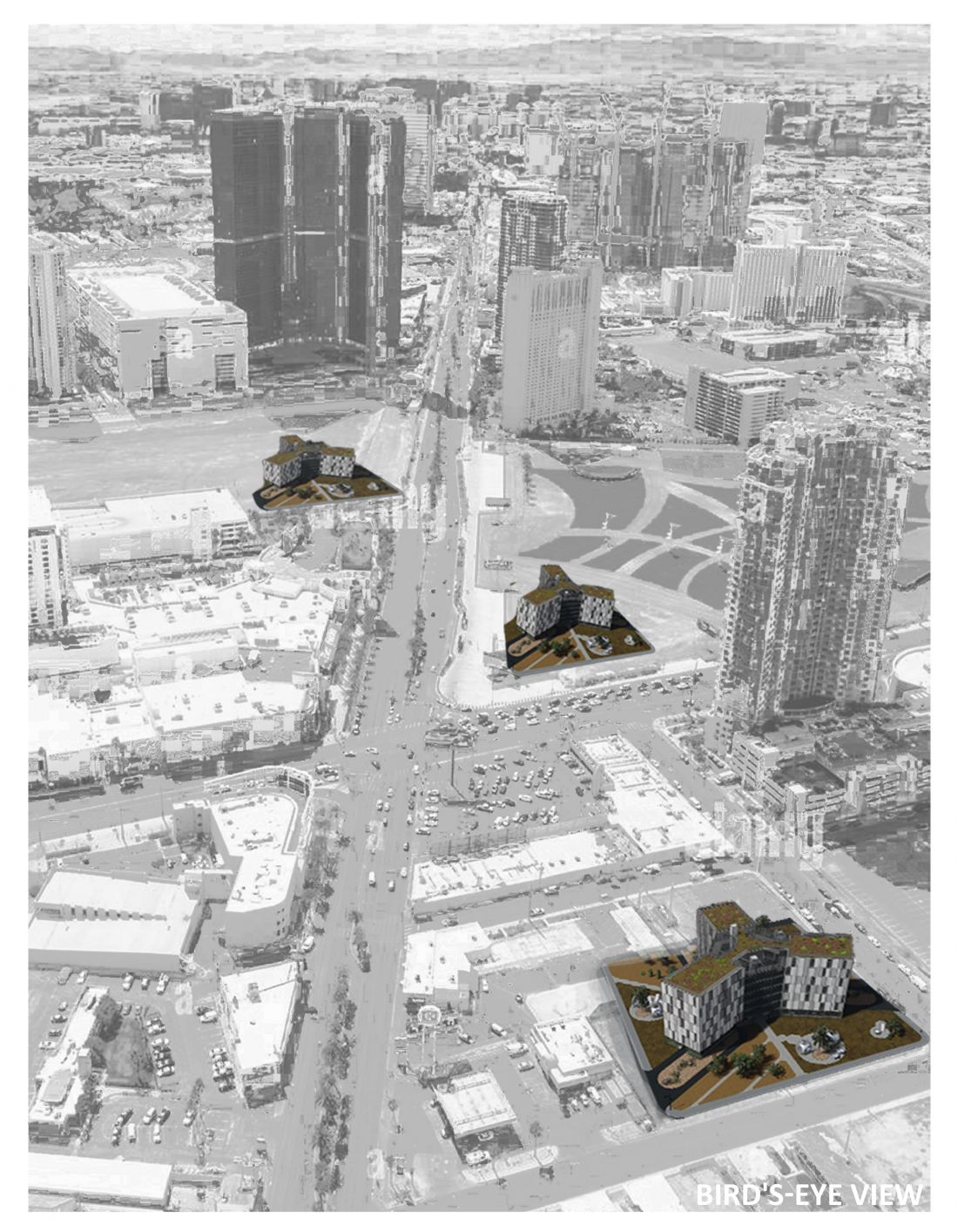

Projekt „Living Turbine” w Las Vegas   Projekt „Living Turbine”, widok z lotu ptaka

proponowane lokalizacje projektu „Living Turbine” w Las Vegas

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

projekt z Polski na krótkiej liście konkursowej

Międzynarodowe jury poszukiwało propozycji, które rzucają wyzwanie typowym wyobrażeniom o mieszkalnictwie i projektowaniu, jednocześnie zachowując element praktyczny, dzięki któremu koncepcje mogłyby zostać zrealizowane. Jury w składzie: Craig Galati (LGA), Avi Friedman (profesor McGill University Peter Guo-hua Fu School of Architecture, Avi Friedman Consultants), Persis Lam (Diamond Schmitt Architects), dr Steffen Lehmann (UNLV School of Architecture), Christina Lennox (Brownstone), Maya Mahgoub-Desai (OCAD University, Moriyama Teshima Architects), Fotini Pitoglou (FORREC), Caitlin J. Saladino (Lincy Institut), Andreas Tjeldflaat (Framlab) przyznało trzy nagrody główne i nagrodę za projekt studencki. I Nagrodę otrzymał Chang Yuan Max Hsu ze Stanów Zjednoczonych za projekt „(still) LEARNING FROM LAS VEGAS”. W konkursie przyznano także sześć wyróżnień oraz ogłoszono krótką listę konkursową, na której znalazł się projekt z Polski autorstwa Pawła Gmitruka, Jagody SabajKamili Szczepańskiej z Politechniki Wrocławskiej.

Nasz projekt „Living Turbine” dostępnych mieszkań w rejonie Las Vegas oparty jest na modułowej zabudowie wielorodzinnej. Przedprojektowa analiza obszaru miasta pozwoliła nam określić potencjalne lokalizacje budynku. Najwyższy popyt na dostępne mieszkania znajduje się w dzielnicy East Las Vegas, ponieważ wskaźniki dochodów mieszkańców oraz poziom zatrudnienia jest znacznie niższy niż średnia miasta. Proponowane rozwiązanie może wpłynąć na jakość życia mieszkańców i podnieść standard warunków mieszkalnych na tym obszarze — mówią autorzy.

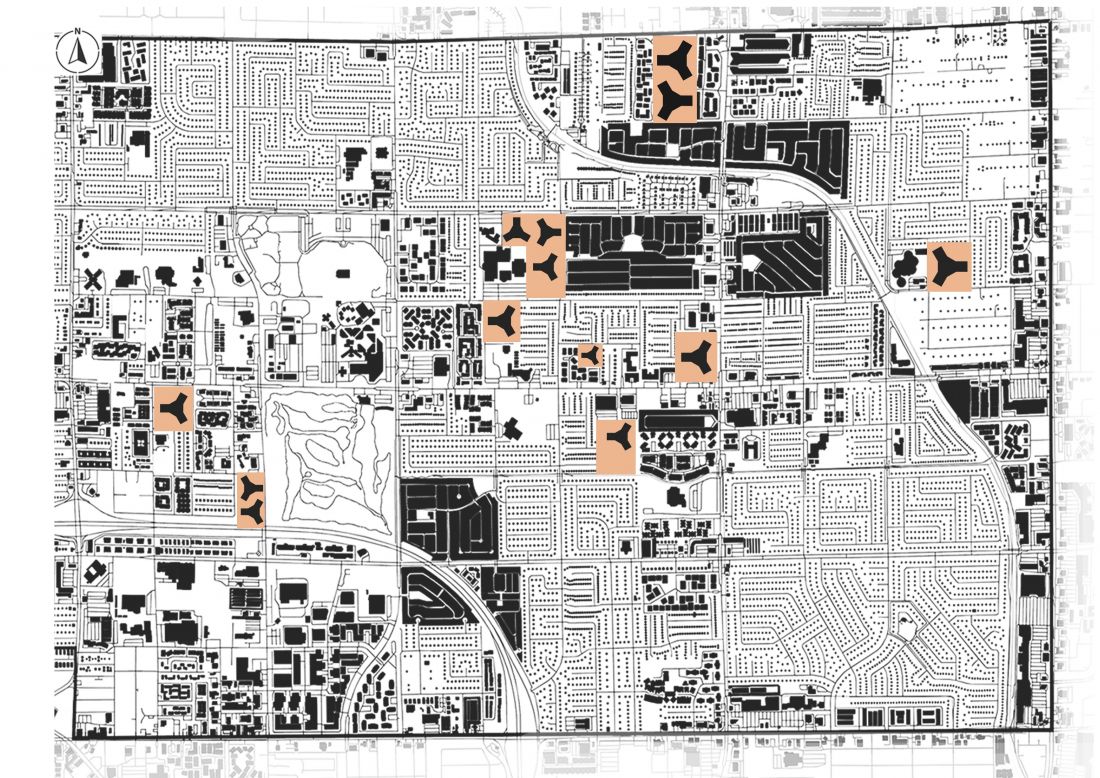

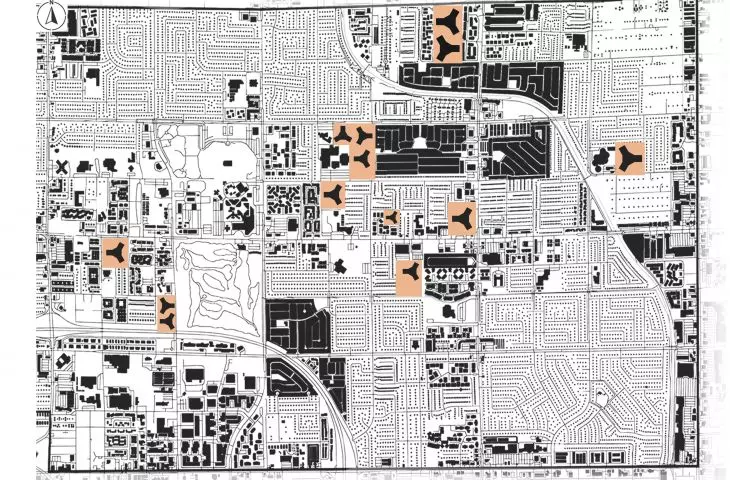

Proponowane lokalizacje projektu „Living Turbine” w Las Vegas

„Living Turbine” na mapie Las Vegas

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

upcykling w projektowaniu

Ze względu na bliską lokalizację farm wiatrowych, które zapewniłyby surowiec bez konieczności transportowania materiałów z daleka, studenci PWr postanowili wykorzystać elementy turbin wiatrowych. Jak mówią, łopaty turbiny wiatrowej wykonane są z włókna szklanego, odpornego na warunki atmosferyczne, co czyni go dobrym materiałem elewacyjnym. Dodatkową zaletą włókna szklanego jest jego niewielki ciężar i łatwość w obróbce.

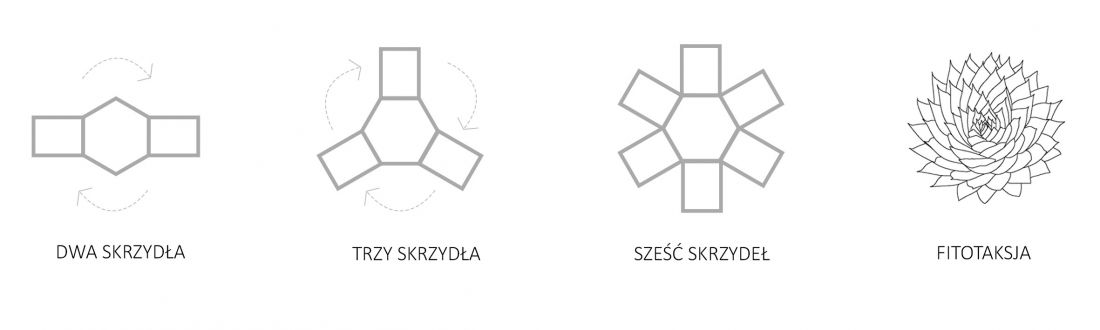

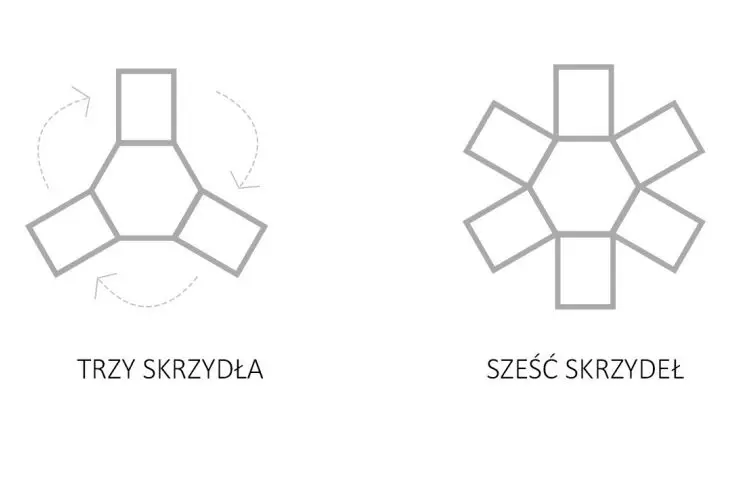

Projekt „Living Turbine”, schemat ideowy

 schemat ideowy

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

Elementy upcykilngowe zostały wykorzystane również w konstrukcji mieszkań. Układ opiera się na wykorzystaniu słupów stalowychlokalnych złomowisk oraz z rozbiórek budynków znajdujących się na terenie miasta i jego okolic. Dodatkowo autorzy wykorzystali mniejsze i bardziej eliptyczne elementy skrzydeł turbiny, tworząc obiekty małej architektury. Leżaki oraz kapsuły, jako meble terenowe, zlokalizowane zostały wokół budynku, dopełniając ideę projektu.

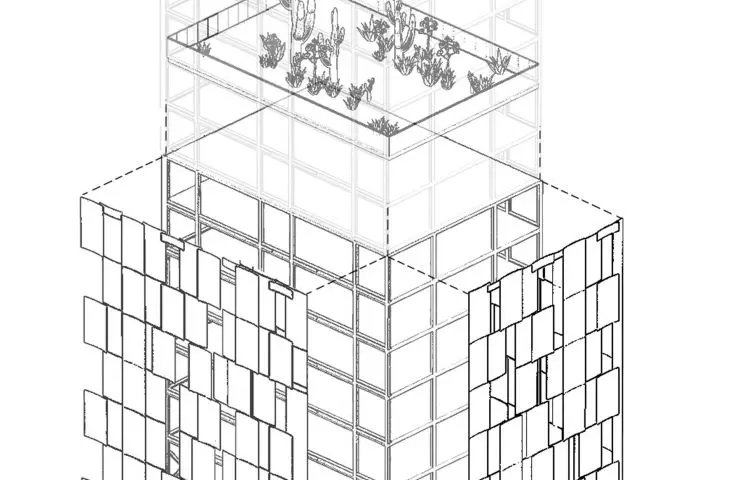

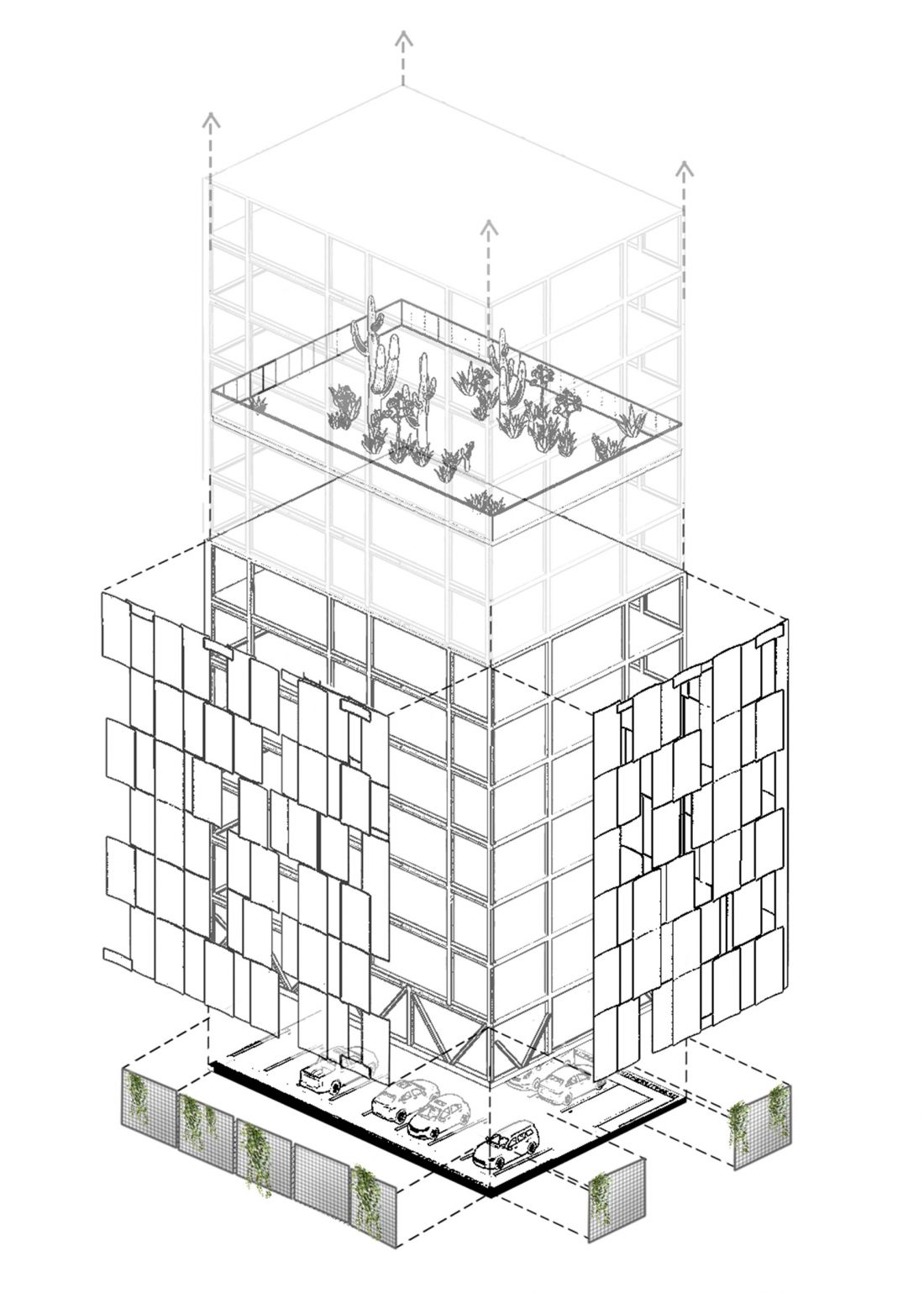

Projekt „Living Turbine” w Las Vegas Projekt „Living Turbine”, schemat konstrukcji

budynek zawiera w sobie elementy turbin wiatrowych i słupy stalowe

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

turbina wiatrowa do mieszkania

Rzut budynku wzorowany jest na kształcie turbiny wiatrowej, gdzie łopaty wirnika stanowią skrzydła mieszkalne, a sześciokątny trzon komunikacyjny symbolizuje mechanizm wirnikowy obracający skrzydła. Ukształtowana w ten sposób bryła pozwala na dowolne rotowanie układem. Daje to możliwość elastycznego wpasowania się w układ urbanistyczny podlegający opracowaniu — tłumaczą projektanci.

W centralnym trzonie budynku studenci zaproponowali przestrzenie wspólne dla mieszkańców, gdzie można wspólnie spędzać czas lub dostosować miejsce do swoich potrzeb. Funkcja komunikacyjna została zaprojektowana w formie galerii i umieszczona od wewnętrznej strony budynku. Ruch odbywa się cyrkulacyjnie wokół skrzydeł obiektu.

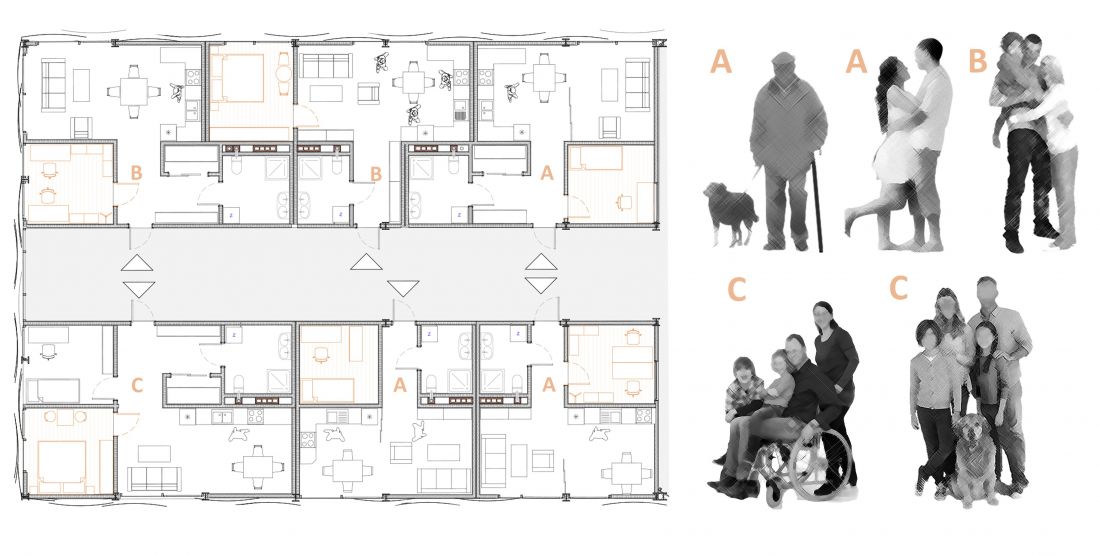

Projekt „Living Turbine”, rzut skrzydła mieszkalnego i modele mieszkań

rzut skrzydła mieszkalnego i modele mieszkań

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

Parter budynku został cofnięty poza linię piętra, dzięki czemu utworzył się podcień. Zagospodarowane w ten sposób przyziemie zostało zaadaptowane pod lokale usługowe przeznaczone na miejsca pracy dla mieszkańców. Natomiast wertykalny układ budynku zapewnia większą ilość mieszkań na ograniczonej powierzchni.

Projekt zakłada również możliwość rozbudowy o kolejne piętra dzięki modułowemu podziałowi mieszkań oraz zaprojektowanie wielokondygnacyjnego parkingu podziemnego obsługującego budynek.

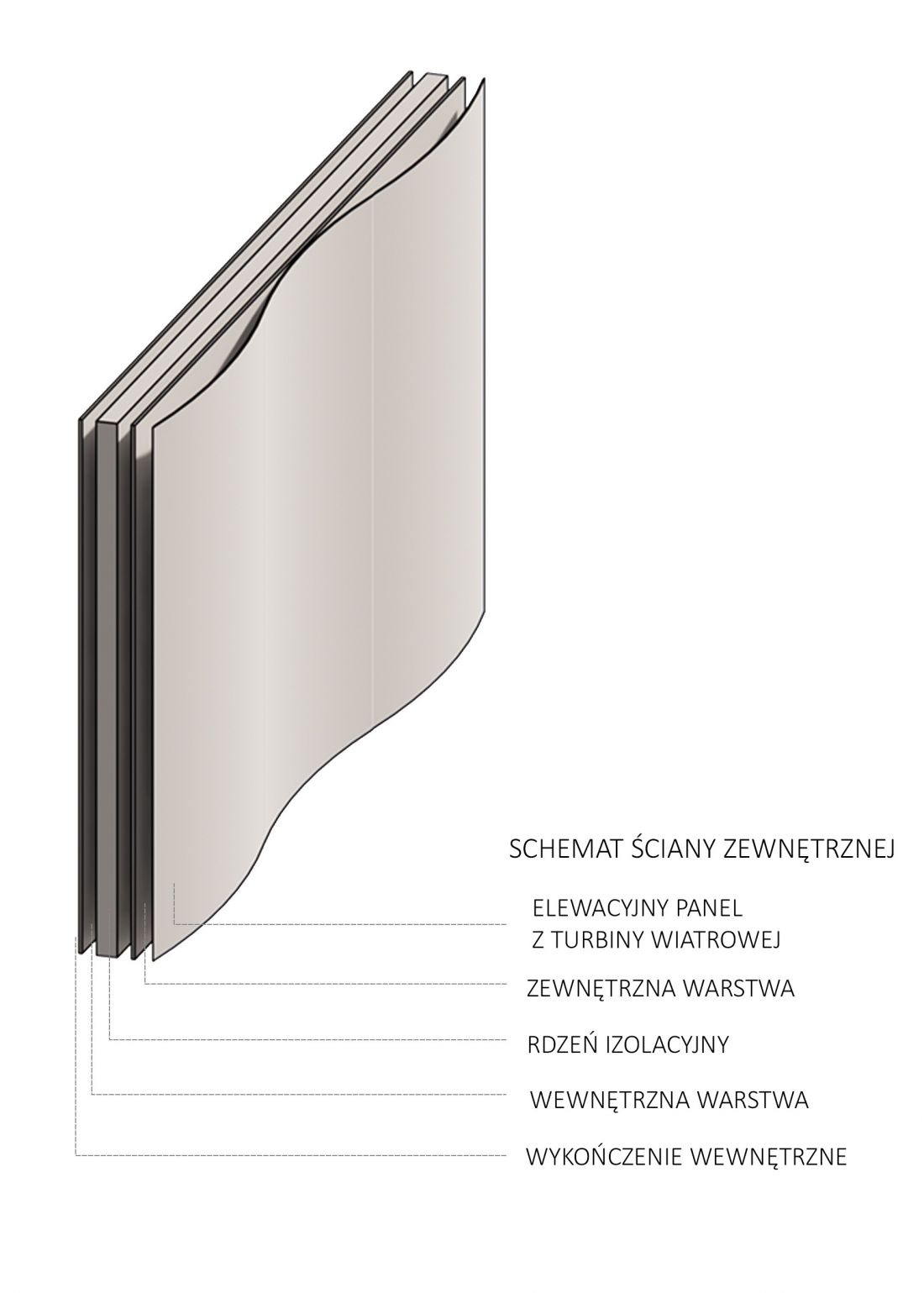

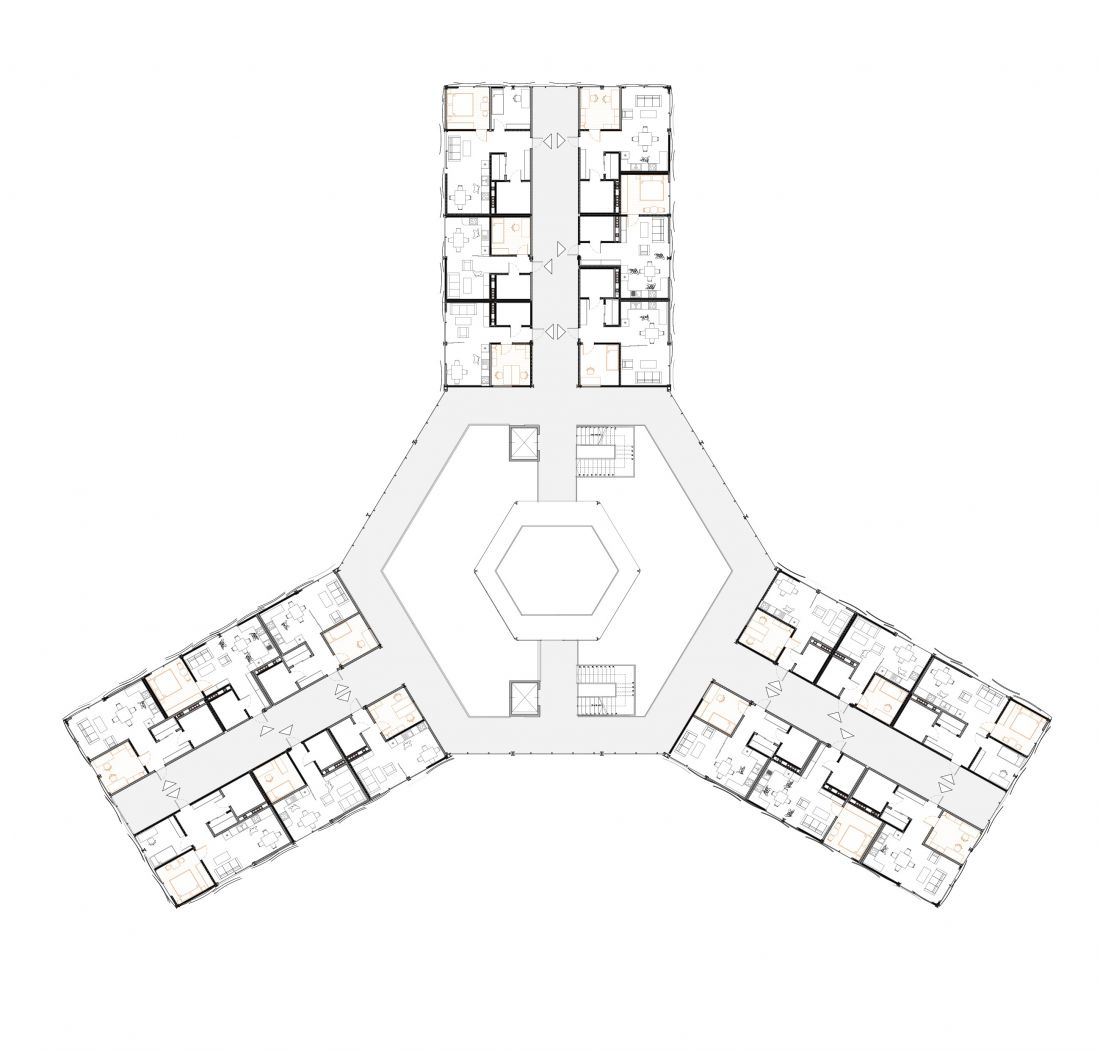

Projekt „Living Turbine”, rzut całego założenia Projekt „Living Turbine”, schemat ściany zewnętrznej

rzut założenia oraz ściana typu „sandwich”

© Paweł Gmitruk, Jagoda Sabaj, Kamila Szczepańska

proekologiczne rozwiązania

Studenci wykorzystali prefabrykowane ściany zespolone typu „sandwich” w przegrodach zewnętrznych i wewnętrznych mieszkań. Są to warstwowe ściany wypełnione izolacją, ich zastosowanie przyśpiesza czas montażu, ogranicza straty materiałów oraz obniża koszty. Cechują je dobre parametry izolacyjne ograniczające straty ciepła, co pozwala na utrzymane optymalnej temperatury wewnątrz dzięki podwójnej elewacji wykończonej panelami z włókna szklanego.

Koncepcja oddaje charakter miasta Las Vegas przez swój nietypowy kształt i układ. Zastosowanie proekologicznych rozwiązań ma na celu zwiększenie świadomości na temat możliwości zrównoważonego budownictwa. Projekt odbiega od standardowych rozwiązań architektury obecnej na terenach Stanów Zjednoczonych, gdzie mieszkalnictwo składa się głównie z zabudowy jednorodzinnej lub wielorodzinnej do dwóch, trzech kondygnacji naziemnych. Sposób ten wykorzystuje w minimalnym stopniu potencjał działek budowlanych, a co za tym idzie, zwiększa efekt „urban sprawlingu”. Rozpowszechnienie zabudowy wielorodzinnej o większej ilości kondygnacji pozwoli na ograniczenie tego procesu — podsumowują studenci.

Poczytajcie także o projekcie samowystarczalnej ekowioski w Kanadzie również zespołu z Politechniki Wrocławskiej w składzie: Dominika Bezulska, Sebastian Kawalec, Adam Struski.
