Dom zaprojektowany z myślą o energooszczędności

08 grudnia '21
Dane techniczne
Nazwa: "Dom zaprojektowany z myślą o energooszczędności"
Kategoria: Dom jednorodzinny
Autorka: Anita Janicka
Uczelnia:
Wydział Architektury Politechniki Wrocławskiej

Praca zgłoszona na konkurs studencki im. Haliny Skibniewskiej – ZDROWY DOM

Dom został zaprojektowany z myślą o energooszczędności, ekologii i odnawialnych źródłach energii, przy jednoczesnym „dopasowaniu” jego formy do tradycyjnego budownictwa jednorodzinnego polskiej wsi. Dom składa się z modułów, które łatwo można ze sobą łączyć.

W część projektu wchodzą trzy moduły: moduł główny parter — salon z kuchnia i łazienką, poddasze z łazienką i  dwomapokojami; moduł dodatkowy parter — dwa pokoje, poddasze — sypialnia z łazienką i garderobą oraz moduł szklarni wertykalnej służącej jako bufor ciepła. Jest to wielkość odpowiadająca wymaganiom czteroosobowej rodziny.

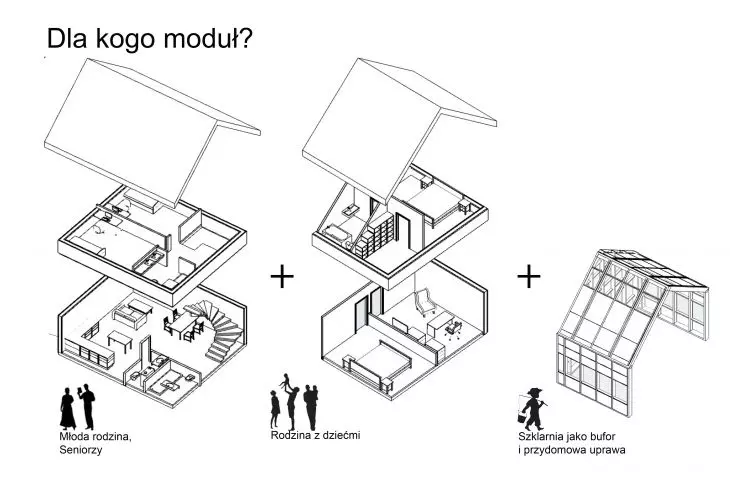

Schemat modułu

w część projektu wchodzą trzy moduły

© Anita Janicka

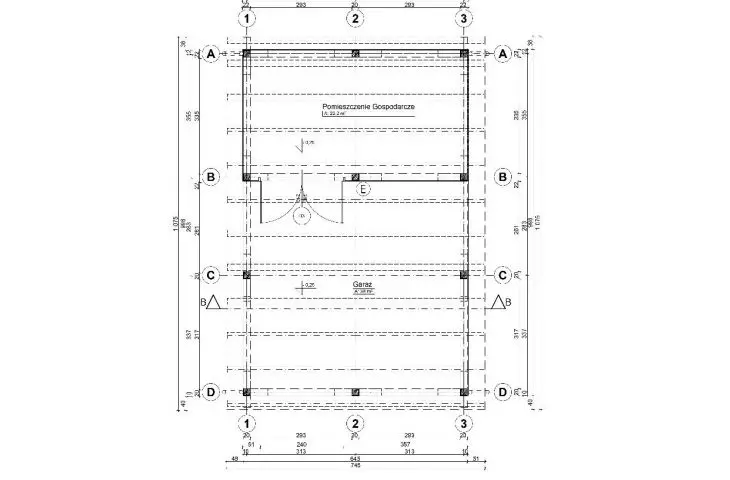

Połączony z domem garaż na dwa samochody wraz z pomieszczeniem gospodarczym jest wyposażony w stacje ładowania dla elektrycznych samochodów. Na projekcie działki przerywaną linią został zaznaczony kierunek ewentualnej rozbudowy domu i garażu poprzez dołączenie dodatkowych, dowolnie wybranych, modułów. Ściany domu zostały wykonane z lekkiej konstrukcji szkieletowej, którą łatwo można przebudowywać i prefabrykować. Dach szklarni został pokryty szybami z ogniwami fotowoltaicznymi działającymi jak panele słoneczne wykonanymi z perowskitów, dzięki czemu dom „sam” produkuje energię. Perowskity to grupa minerałów zbudowanych z nieorganicznych związków chemicznych doskonale absorbujących światło, które pozwalają przekształcać energię słoneczną w prąd w ogniwie fotowoltaicznym. Ogniwo takie jest lekkie, ponieważ warstwa perowskitu może być niezwykle cienka. Są one również tańsze od powszechnie stosowanych paneli.

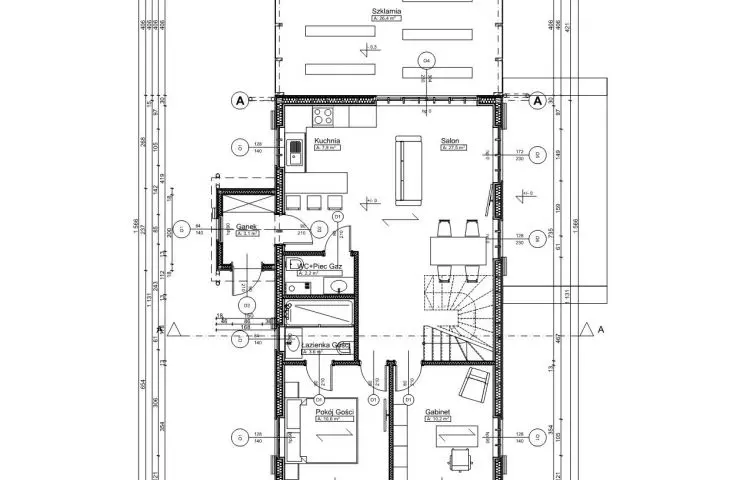

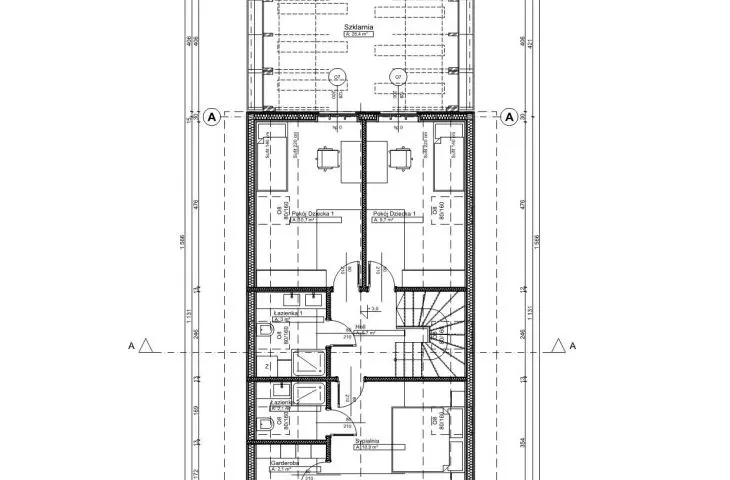

rzut parteru i poddasza

© Anita Janicka

Do ogrzewania wykorzystana została głębinowa pompa ciepła, aby zoptymalizować efektywność energetyczną. To rozwiązanie może wydawać się drogim w momencie wykonywania odwiertów na etapie budowy, lecz biorąc pod uwagę koszty użytkowania, jest to doskonałe źródło energii pod względem ekologicznym, jak i ekonomicznym. Koszty budowy zwracają się po kilku latach użytkowania. Szczelność domu została zachowana poprzez wykorzystanie wentylacji mechanicznej z rekuperacją.

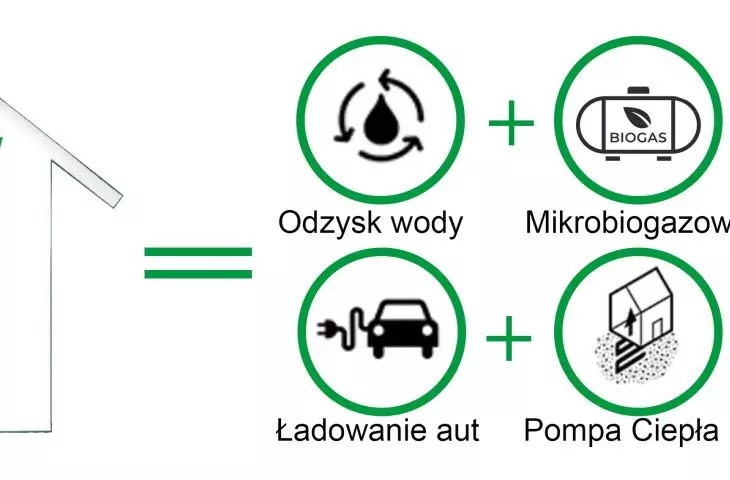

Schemat rozwiązań ekologicznych

schemat rozwiązań ekologicznych

© Anita Janicka

Dodatkowo rury spustowe zostały podziemnie połączone ze zbiornikiem na wodę deszczową, która wykorzystywana jest do podlewania roślin w szklarni, przewidywany jest również odzysk wody „szarej”. Przed szklarnią znajduję się mikrobiogazownia, pojemnik na odpady z upraw oraz resztki jedzenia, które zamieniane są na biogaz, który można użyć do podgrzewania potraw lub nawet ogrzania domu, czy wody. Domowa komora fermentacji beztlenowej, która może zapewnić równowartość 6000 BTU przez 2 godziny lub 1,75 kWh dziennie.

Domowa szklarnia

wizualizacja szklarni

© Anita Janicka

Od strony technicznej system działa jako system przepływowy, tzn. odpady są podawane z jednego końca, a gaz i nawóz z drugiego. Mechanizm reguluje ciśnienie gazu, umożliwiając dostarczanie gazu pod stałym i przewidywalnym ciśnieniem, wymaganym do stabilnego użytkowania. Wytworzony biogaz jest filtrowany przez aktywny filtr o specjalnym przeznaczeniu, który usuwa wszelkie nieprzyjemne zapachy i toksyczne gazy, takie jak siarkowodór (H2S). Płynny nawóz jest odkażany przez przepuszczanie przez tabletkę chloru w celu zmniejszenia ilości aktywnych bakterii w ściekach. Przydomowa biogazowania to innowacyjny projekt HomeBiogas zagranicznej firmy.

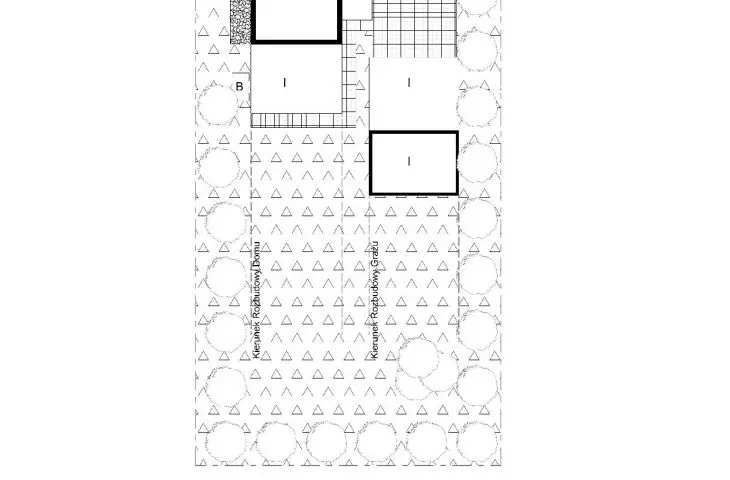

plan zagospodarowania działki

plan zagospodarowania działki

© Anita Janicka

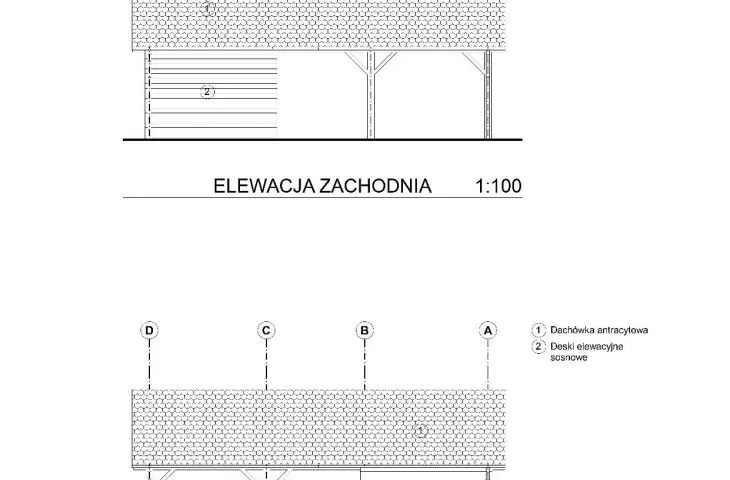

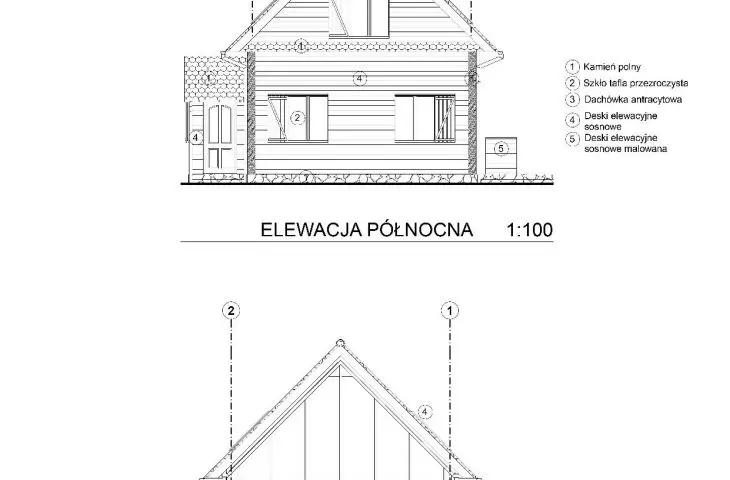

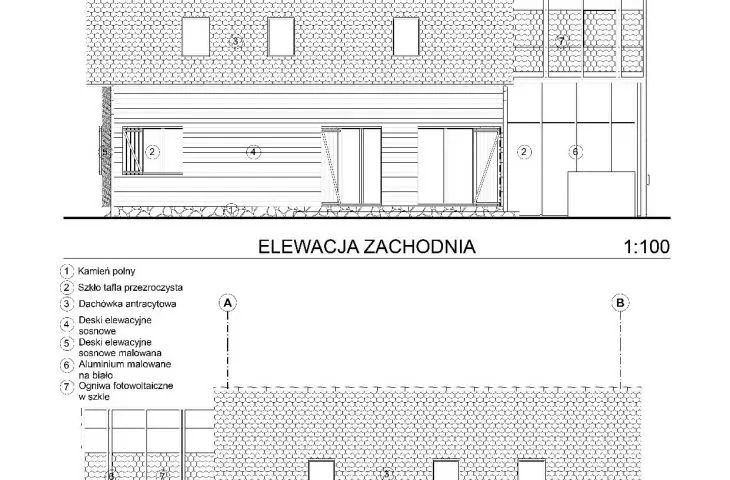

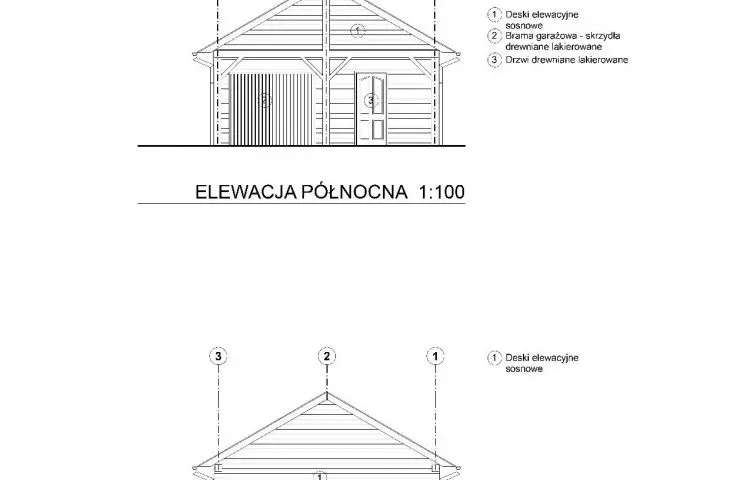

Mimo swoich nowoczesnych i ekologicznych rozwiązań dom z zewnątrz idealnie wpisuje się w krajobraz wsi. Elewacja domu oraz garażu z pomieszczeniem gospodarczym pokryta sidingiem nawiązuje do drewnianych domków tradycyjnych. Okna zostały wyposażone w przesuwne okiennice, co chroni dom przed nadmiernym przegrzewaniem.

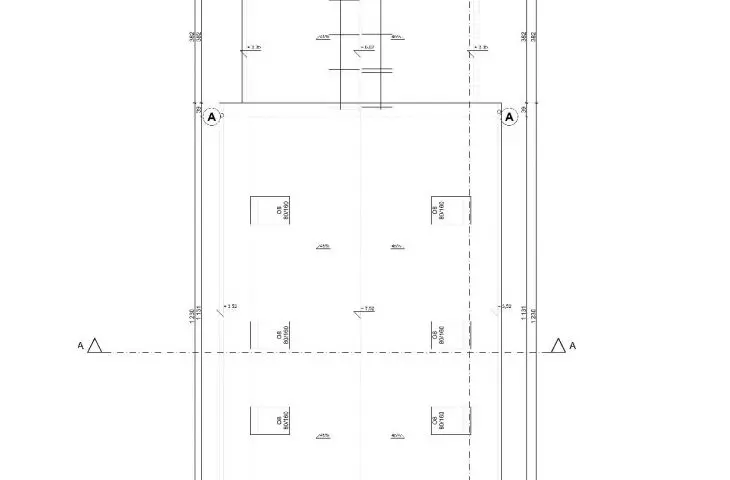

dach pokrywa antracytowa dachówka

© Anita Janicka

Dach o kącie nachylenia 45% pokryty został dachówką w kolorze antracytowym. Dodatkowo główne wejście zaakcentowane zostało gankiem z dachem dwuspadowym. Dom wraz z garażem usytuowany został na działce o wielkości 10 arów, czyli typowej wielkości działce terenów wiejskich i podmiejskich o krótszym boku długości 22 metrów.

Anita Janicka

Ilustracje: © Autorka
