Projekt domu modularnego, który rośnie wraz z potrzebami mieszkańców

Dobrawa Bies
08 czerwca '21

Sylwia Turkot, absolwentka Wydziału Architektury Wnętrz Akademii Sztuki Pięknych im. Jana Matejki w Krakowie podjęła problem mieszkalnictwa, jego dostępności, odpowiedniej przestrzeni i coraz bardziej wzrastających cen. Jako jedno z możliwych rozwiązań zaproponowała domy modularne rozrastające się wraz z potrzebami mieszkańców.

Mieszkania są jednym z najdroższych dóbr konsumpcyjnych. Gdy młoda osoba inwestuje w swoje pierwsze lokum, musi uważać na budżet, który ogranicza wielkość przestrzeni mieszkalnej. Ponadto wraz z upływem czasu, potrzeby mieszkańców zmieniają się, często powiększa się również ilość osób w rodzinie — mówi Sylwia Turkot.

Przykładowy dom
modularny

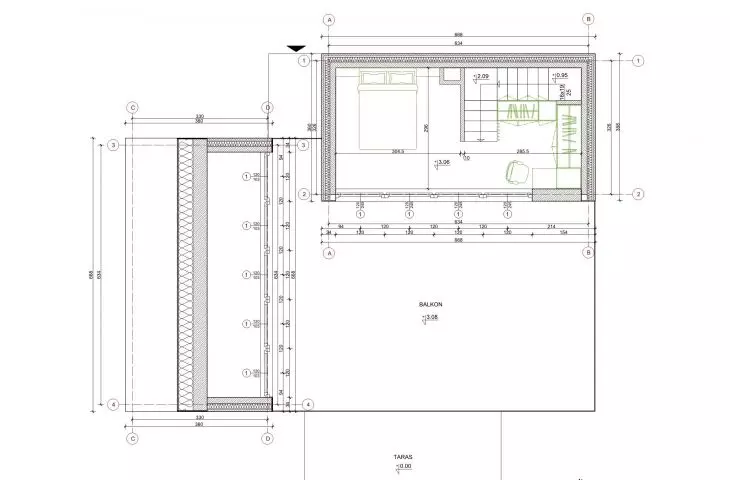

dom można rozbudowywać, dodając kolejne moduły, zarówno na parterze, jak i w pionie

© Sylwia Turkot

Wychodząc naprzeciw tym oczekiwaniom, absolwentka krakowskiej Akademii Sztuk Pięknych zaprojektowała domy modularne rozrastające się wraz z potrzebami ich mieszkańców. Zaczynając od małej powierzchni, można sukcesywnie ją powiększać, zarówno dodając kolejny moduł w parterze, jak i tworząc nowe kondygnacje. Dzięki temu właściciele nie muszą się martwić, czy za kilka lat ich dom nie będzie za mały, gdyż zawsze jest możliwość powiększania bez konieczności wyprowadzki. Prezentowany projekt jest pracą dyplomową magisterską stworzoną pod kierunkiem prof. Rafała Ziembińskiego i dr Małgorzaty Zbroińskiej-Piątek.

dom z modułów prefabrykowanych

Podstawowe moduły przestrzeni prefabrykowanej zaprojektowanej przez Sylwię Turkot to: moduły konstrukcyjne — stropu pochyłego, moduł ściany równoboczny, oraz moduł ściany o różnych długościach boków oraz uzupełniający moduł okna. Zostały tak stworzone, aby uzupełniać się nawzajem i tworzyć różne wariacje zestawień. Moduły produkowane są w halach najnowszą technologią i w kontrolowanych warunkach.

Projektowanie przestrzeni na ich podstawie przypomina nieco grę, w której odpowiednie ułożenie „klocków” tworzy funkcjonalne mieszkanie — dodaje autorka.

Projektowane systemy
modułowe

moduły dzielą się na konstrukcyjne i uzupełniające

© Sylwia Turkot

Dzięki wyeliminowaniu oraz obniżeniu wielu ryzyk, które występują w technologii tradycyjnej i użyciu nowoczesnych technologii, budowa obiektów prefabrykowanych jest bardziej przewidywalna w zakresie terminów i kosztów. Co ważne, koszty z nią związane są też niższe dzięki temu, że większość prac budowlanych jest zniwelowana. Przeciętny dom prefabrykowany jest tańszy o trzydzieści procent od domu murowanego.

oszczędność czasu dzięki standaryzacji

Kolejnym plusem budownictwa modułowego jest to, że czas powstawania jednostek mieszkalnych został skrócony do minimum i nie jest zależny od warunków pogodowych. Aby przyspieszyć proces powstawania modułów, autorka zastosowała najkorzystniejsze ekonomicznie rozwiązanie — standaryzacje, czyli jak największą liczbę powtarzalnych elementów. W zasadzie już po uzgodnieniu układu funkcjonalnego można przejść do pierwszego etapu budowy, czyli stworzenia fundamentu.

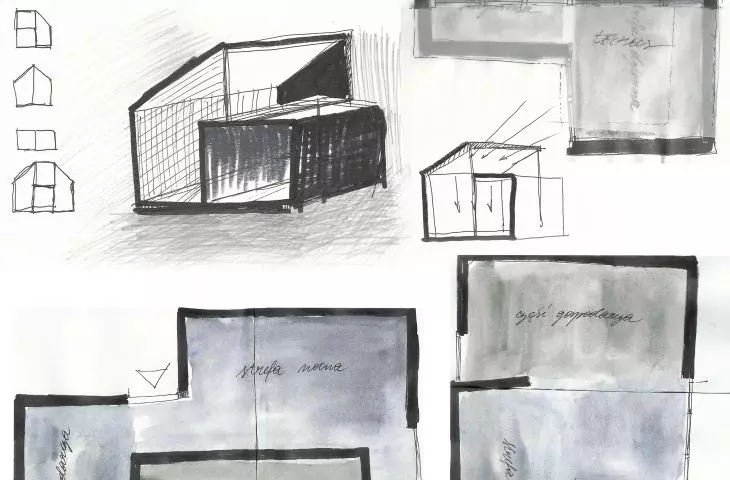

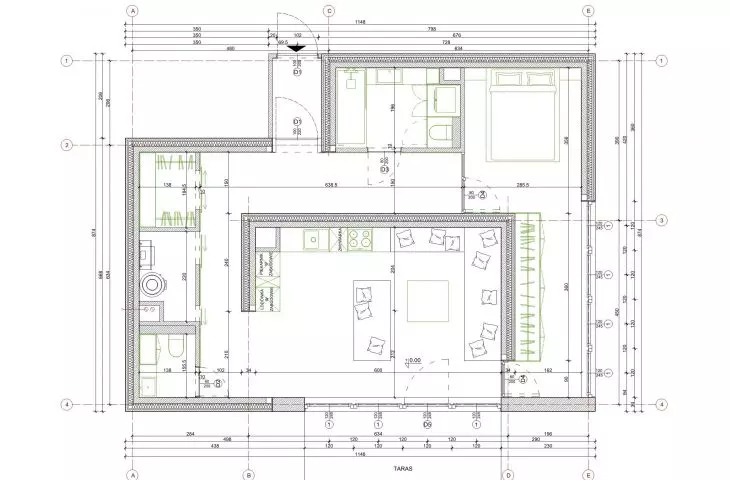

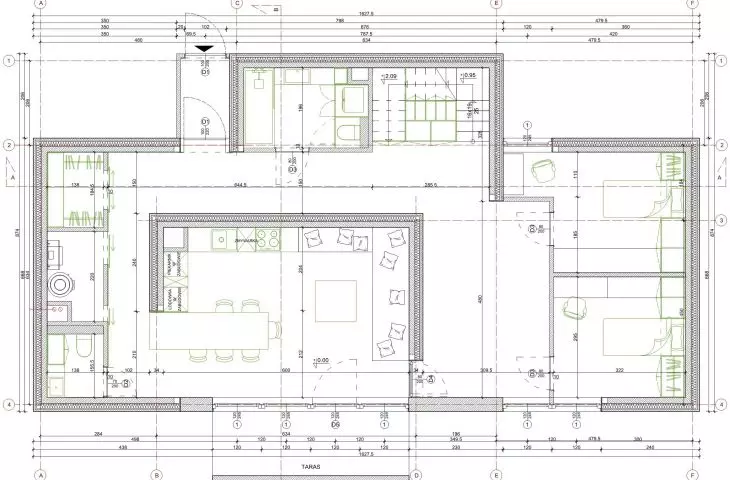

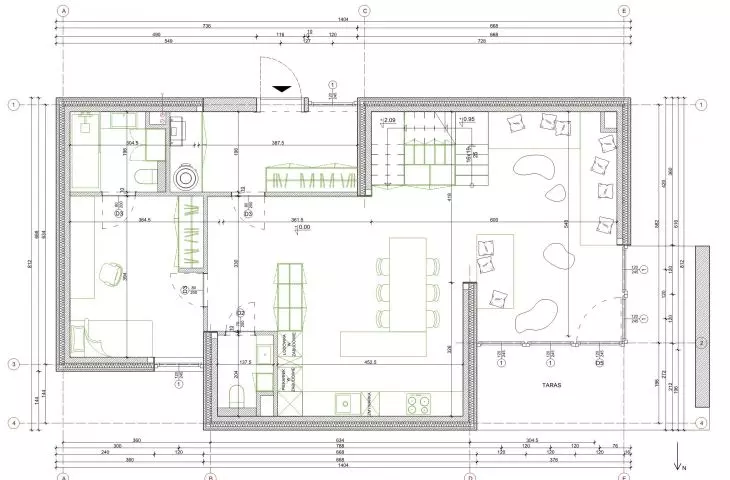

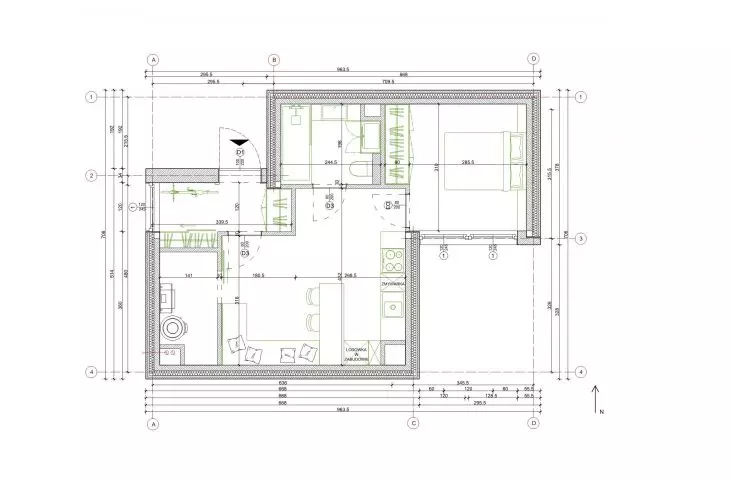

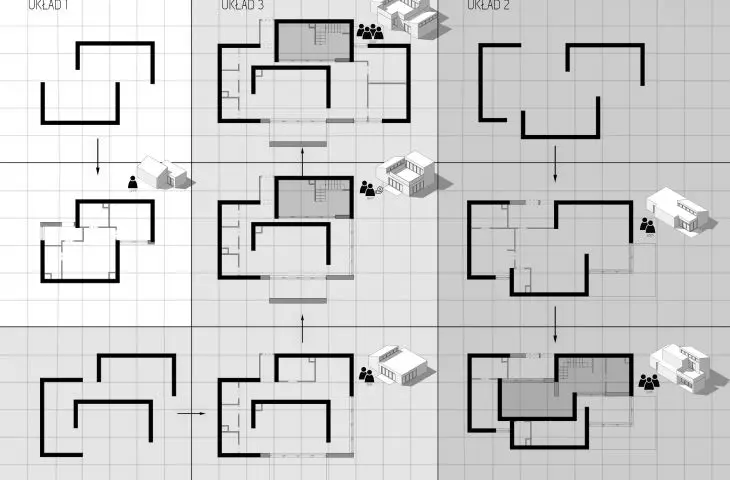

Schematy projektowe

dom rośnie wraz z potrzebami użytkowników

© Sylwia Turkot

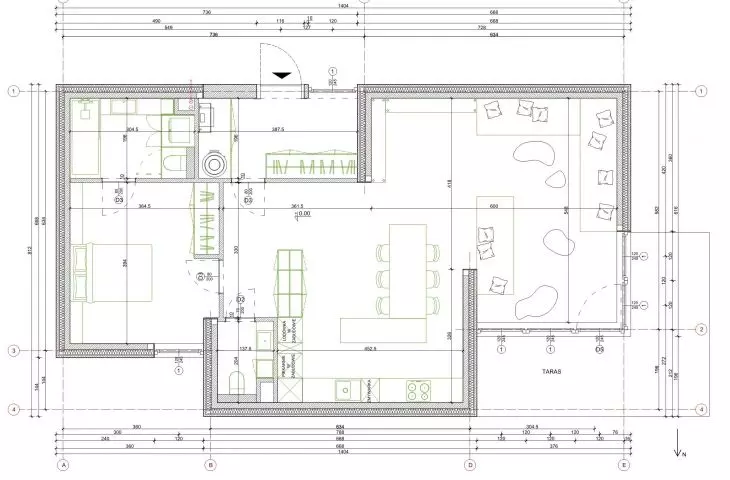

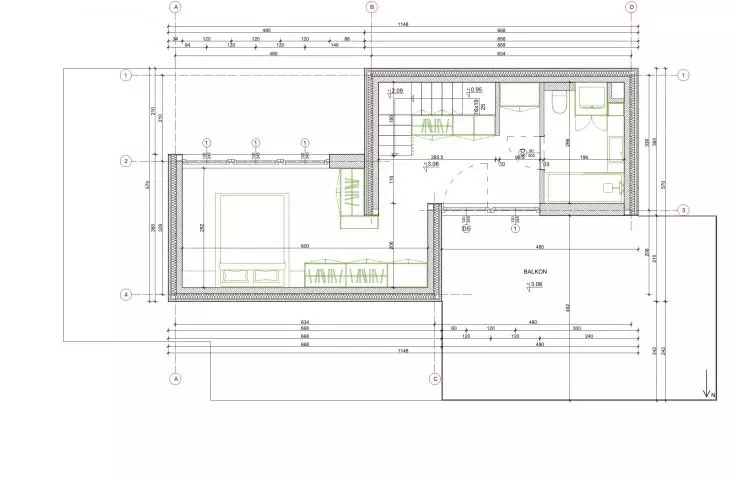

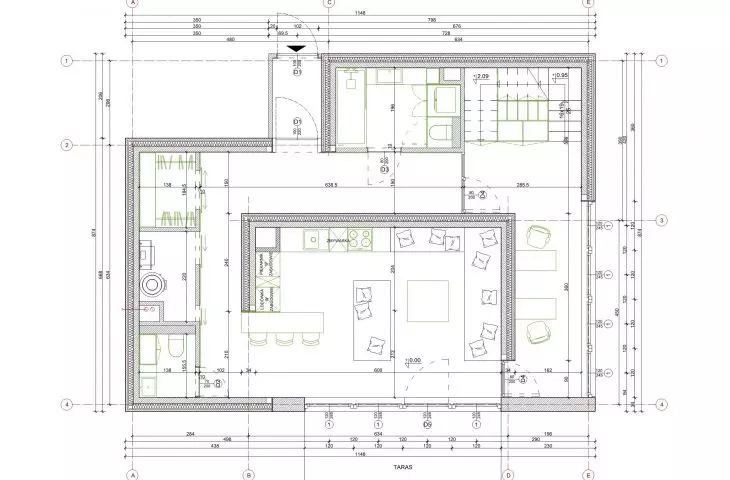

Na przygotowanym fundamencie montowane są prefabrykowane moduły ścian konstrukcyjnych według ustalonego układu. Konstrukcja ścian jest żelbetowa, z podziałem na warstwę nośną, zbrojoną oraz zewnętrzną, osłonową oraz izolacją termiczną i warstwą powietrza pomiędzy nimi. W miejscach, w których ściany się nie stykają, pojawiają się moduły okien, które uzupełniają i domykają całą konstrukcję. Już na etapie produkcji modułów, w szalunkach umieszczane są odpowiednie rury, przewody, peszle i inne akcesoria w celu ułatwienia i skrócenia czasu wprowadzania instalacji elektrycznych i sanitarnych. Całość prac budowlanych może zostać skrócona nawet do kilku miesięcy.

Dom wykonany
z modułów

w miejscach, w których ściany się nie stykają, pojawiają się moduły okien

© Sylwia Turkot

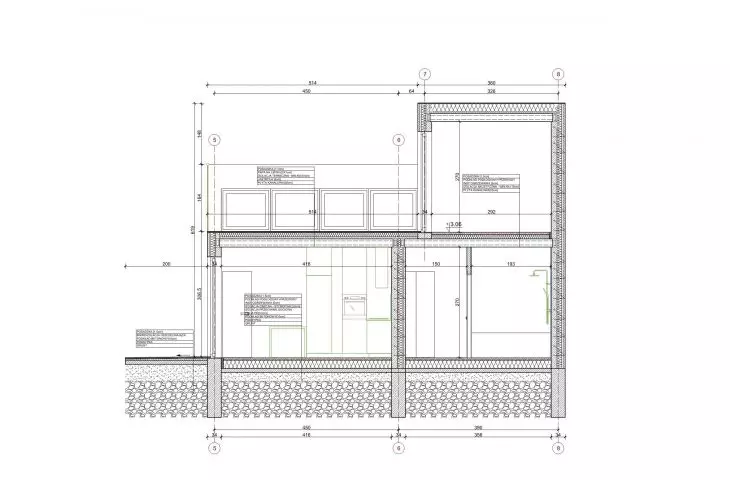

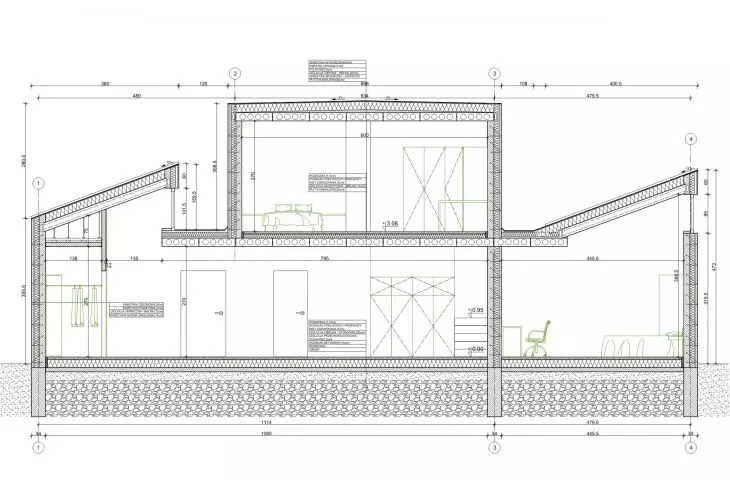

Całość konstrukcji przykrywają stropy. Zarówno te płaskie, jak i pochylone wykonane są z prefabrykowanych płyt kanałowych. Opiera się je na podporach stałych i montażowych. Na stykach płyt ułożone zostało zbrojenie chroniące przed klawiszowaniem. Dach dodatkowo pokryto warstwami zabezpieczającymi oraz warstwą spadkową odprowadzającą deszczówkę do rynien ukrytych w elewacji. Strop pochyły umożliwia dodatkowy dopływ światła naturalnego oraz montaż paneli fotowoltaicznych.

nowe technologie i brak odpadów

Energia produkowana przez panele zasila między innymi pompę ciepła, która ogrzewa wodę oraz budynek, współpracując z ogrzewaniem podłogowym. Kolejnym urządzeniem, w które wyposażone są budynki, jest rekuperator. Taka instalacja dostarcza do domu świeże powietrze, które jest filtrowane, bez konieczności otwierania okien, jednocześnie ograniczając straty energii. Dzięki współpracy rekuperacji z instalacją fotowoltaiczną oraz pompą ciepła zostaje stworzony kompatybilny system grzewczy o wysokiej efektywności.

Panele fotowoltaiczne
na dachu     Panele fotowoltaiczne
produkują energię

strop pochyły umożliwia instalację paneli fotowoltaicznych

© Sylwia Turkot

Szybsze nagrzewanie i wolniejsze wytracanie energii to jedna z cech przestrzeni prefabrykowanej. W budynku z prefabrykatów, szanse powstawania mostków termicznych są minimalne. Ściany modułowe są lepiej ocieplone niż w przypadku budynku murowanego z termoizolacją, a miejsca połączeń między modułami są dodatkowo zabezpieczone wełną mineralną, a same spoiny sznurem dylatacyjnym oraz elastycznym materiałem uszczelniającym. Kolejnym ważnym elementem jest fakt, że budowa nie generuje odpadów, ponieważ większość elementów zostaje wykonana przed montażem. Późniejsze prace nie wymagają żadnego dopasowania czy docinania materiałów na terenie budowy.



Przykładowe wnętrze jednego
z domów    Przykładowe wnętrze

we wnętrzach dominują naturalne kolory i materiały

© Sylwia Turkot

natura we wnętrzach

W projektowanych wnętrzach autorka zastosowała naturalne kolory, tekstury i materiały, które kojarzą się z naturą i ocieplają przestrzeń, a jednocześnie są tłem dla codziennego życia mieszkańców. Posadzka jest betonowa w formie wylewki — materiału bardzo trwałego i łatwego do utrzymania w czystości. Jego neutralny odcień współgra z pozostałymi elementami wnętrza. Ściany pomalowane zostały farbą strukturalną w odcieniu złamanej bieli. Całość dopełniają meble w odcieniach beżu, bieli oraz drewna, a także ciemne surowe dodatki na przykład dużych lamp.
