Dom w Tatrach projektu Karpiel Steindel Architektura #NagrodaWitkiewicza

06 lipca '20
Dane techniczne
Nazwa:

Dom w Tatrach

Lokalizacja: Polska, Zakopane, Gubałówka
Projekt: Karpiel Steindel Architektura
Architekci: Jan Karpiel Bułecka junior, Marcin Steindel
Konstrukcja: Galistra Sp. z o.o.
Generlany wykonawca: KARPIEL STEINDEL
Powierzchnia użytkowa: 298 m²
Kubatura: 966 m³
Rok realizacji:  2013-2016
Inwestor:  prywatny

Dom w Tatrach położony na zboczu Gubałówki w Zakopanem otrzymał w 2016 roku I miejsce w kategorii architektura mieszkaniowa w 8. edycji konkursu o Nagrodę Województwa Małopolskiego im. Stanisława Witkiewicza. Poniżej przypominamy zwycięski projekt autorstwa pracowni Karpiel Steindel Architektura.

Wyzwaniem projektowym Domu w Tatrach było pogodzenie pragnień inwestora, który oczekiwał nowoczesnego budynku letniskowego przeznaczonego do tymczasowego użytkowania z rygorystycznymi założeniami miejscowego planu zagospodarowania przestrzennego, określającymi sposób nawiązania do tradycyjnej drewnianej architektury wsi podhalańskich.

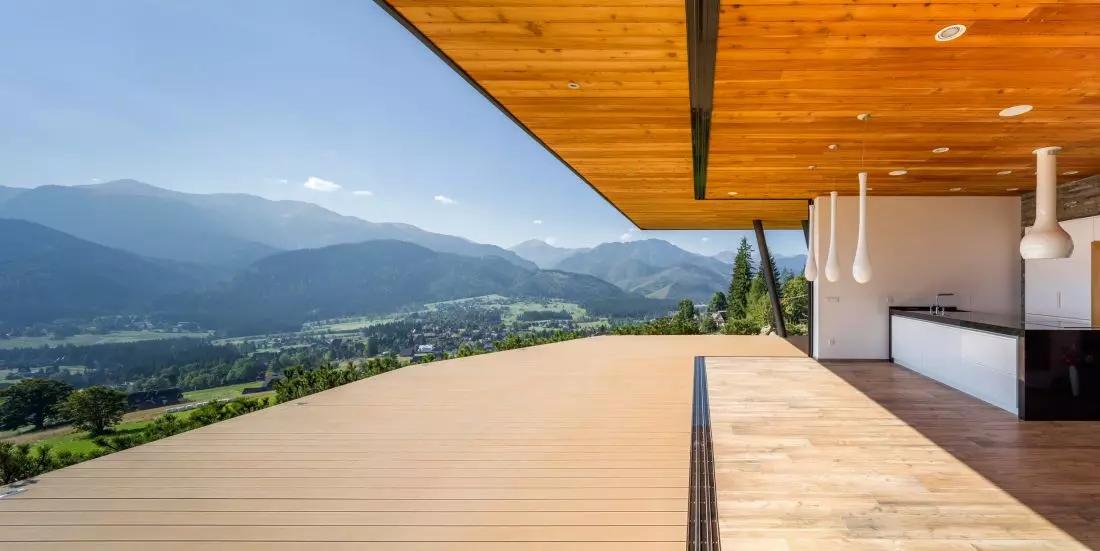

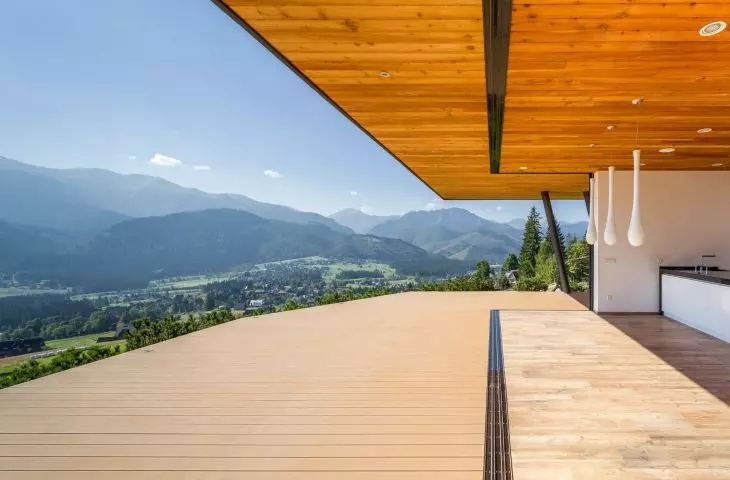

widok na panoramę Tatr

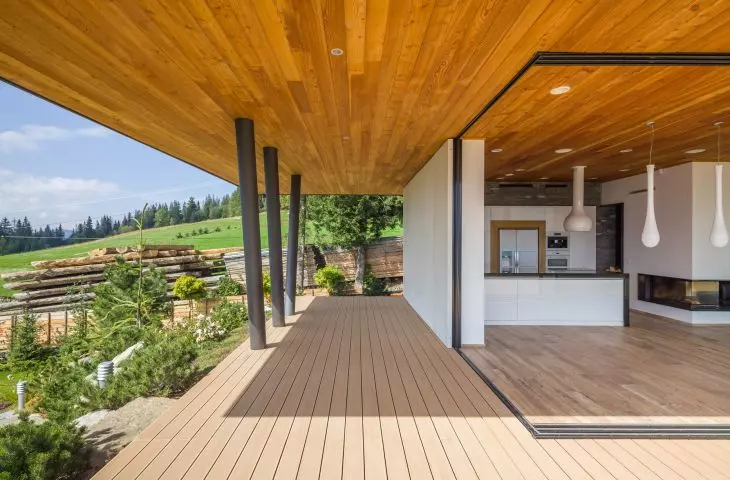

skrzydła szkalnych płaszczyzn zamontowano na specjalnych szynach, zlicowanych z poziomem podłóg

fot.: Daniel Rumanicew © Karpiel Steindel Architektura

widok na panoramę Tatr

Główną ideą projektu było opracowanie budynku z wykorzystaniem największego waloru działki — widoku na panoramę Tatr. W ten sposób powstał zamysł całkowicie przeszklonej ściany. Do jej zrealizowania wykorzystano największe dostępne tafle szklane, projektując elementy konstrukcyjne okien tak, aby po rozsunięciu zanikały z pola widzenia — co pozwoliło na otwarcie wnętrza na południową stronę. Skrzydła szklanych płaszczyzn zamontowano na specjalnych szynach, zlicowanych z poziomem podłóg. Efekt potęguje sposób, w jaki są one chowane między ścianę zewnętrzną a pokrycie elewacyjne. Nie pominięto przy tym również elementów charakterystycznych dla zabudowy wsi podhalańskiej — typowego dachu półszczytowego, rzutu na bazie prostokąta oraz okapów z drewnianą podbitką.

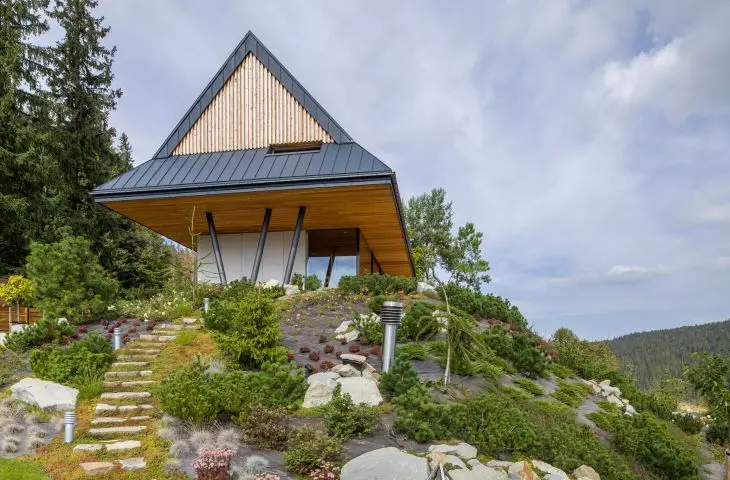

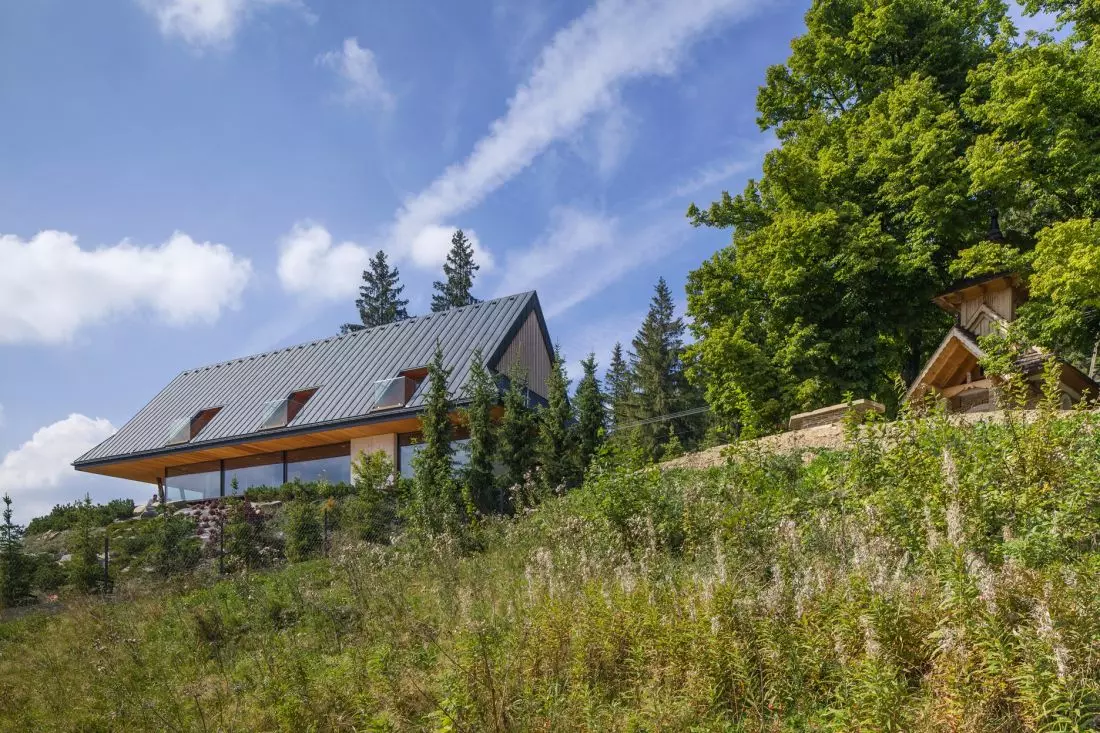

Dom wybudowano na zboczu Gubałówki

dom powstał na zboczu Gubałówki

fot.: Daniel Rumanicew © Karpiel Steindel Architektura

lekka konstrukcja

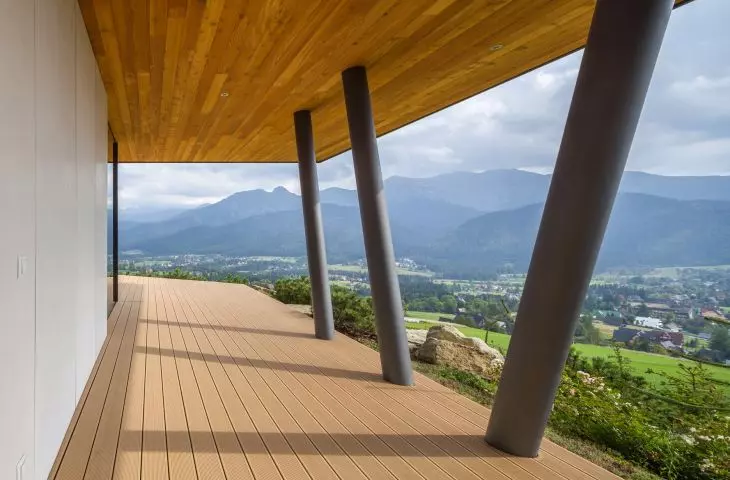

Konstrukcja nośna kondygnacji nadziemnych to ustrój żelbetowy, płytowo-tarczowy, który w przekroju tworzy pięciobok; podparty na swoich końcach stalowymi, skośnymi słupami i ścianą żelbetową w odległości 14 metrów. Pięciobok składa się z elementów konstrukcyjnych kondygnacji poddasza: stropu nad parterem, ścianek kolankowych oraz skosów.

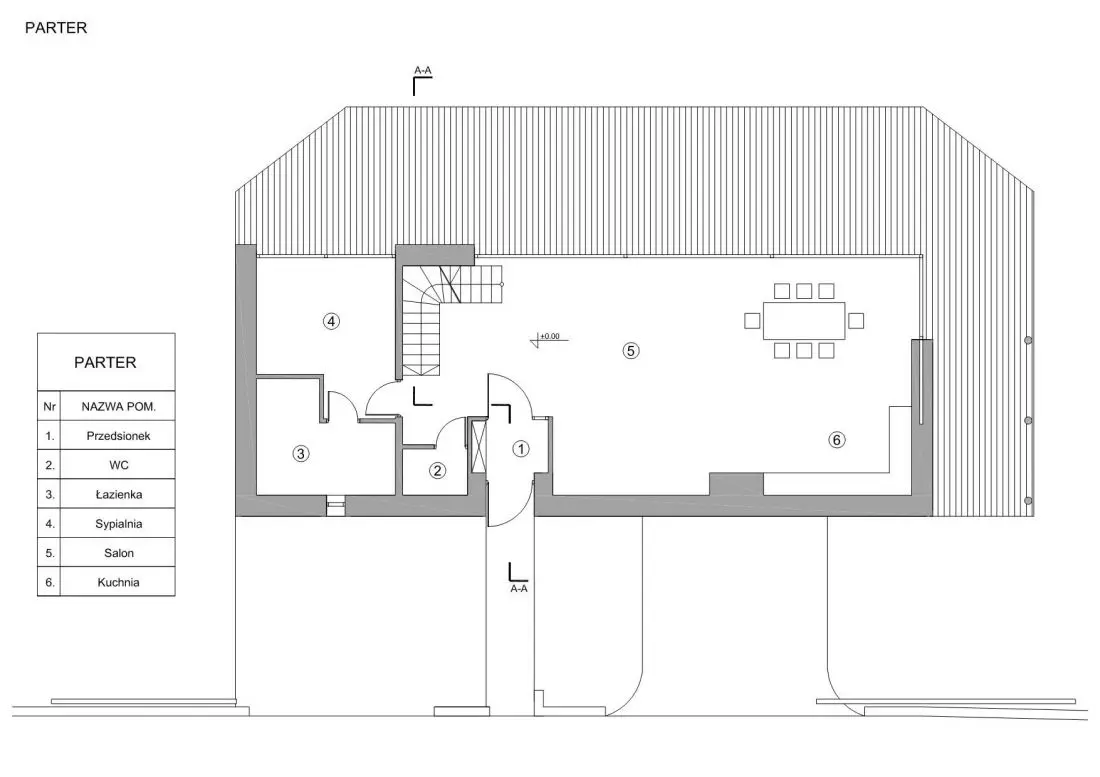

rzut parteru Domu
w Tatrach

parter z dużymi przeszkleniami

© Karpiel Steindel Architektura

Dzięki temu rozwiązaniu architekci uzyskali formę przestrzenną, która charakteryzuje się zwiększoną sztywnością oraz możliwością zastosowania dużych przeszkleń pozbawionych widocznych barier. Niewielkie przekroje stalowych słupów dodają natomiast lekkości konstrukcji.

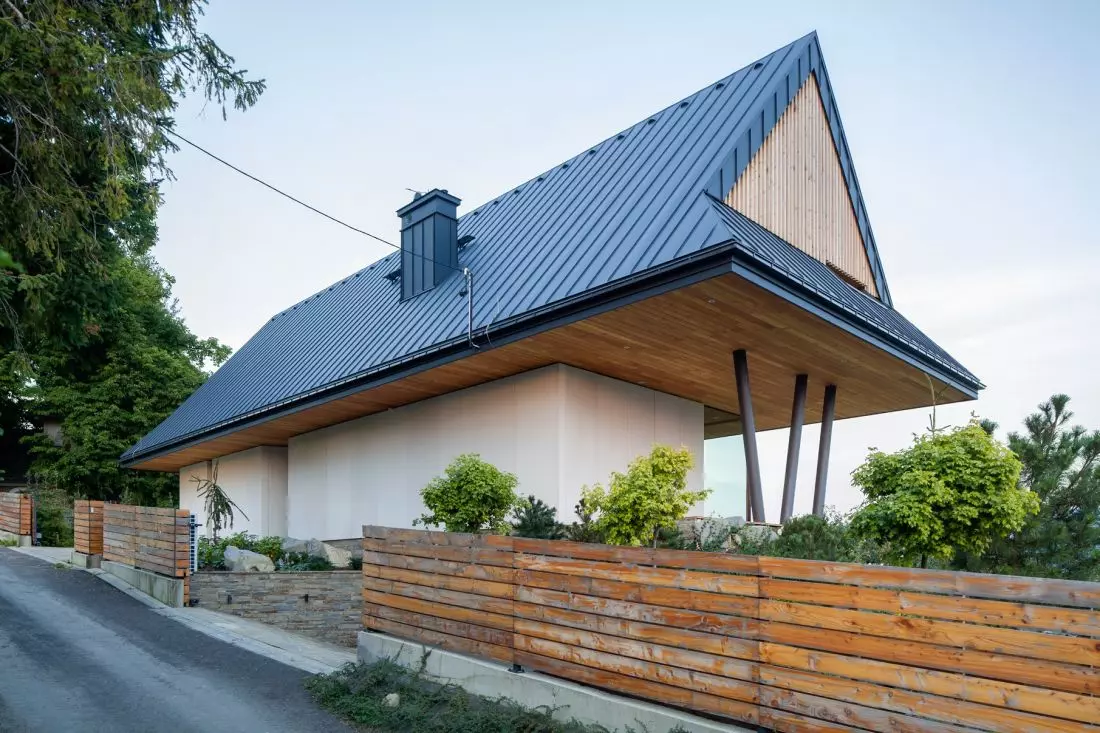

Dom
w Tatrach od Karpiel Steindel Architektura

zadaszenie zdaje się lewitować nad podstawą

fot.: Daniel Rumanicew © Karpiel Steindel Architektura

lewitujący dach

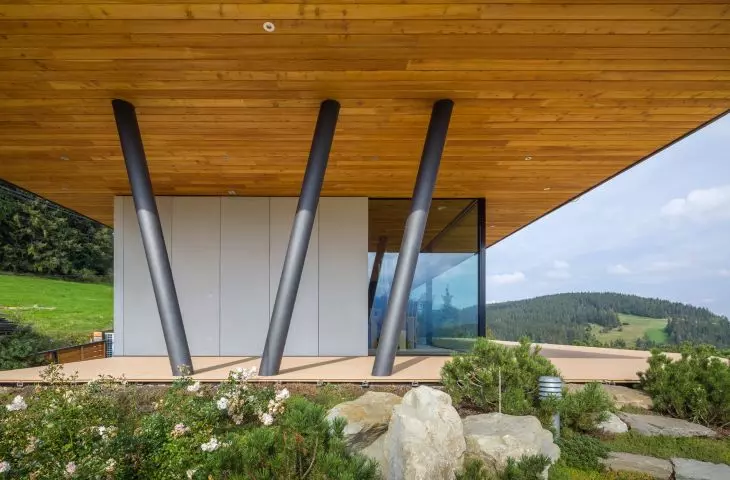

Budynek zwieńczony został dachem półszczytowym. Ostry kąt nachylenia połaci, złamanie dachu przyczółkami, daleko wysunięte okapy oraz podparcie części poddasza na trzech odchylonych od pionu słupach, sprawiły, że zadaszenie zdaje się lewitować nad podstawą. Pokrycie dachu wykonano z blachy na rąbek stojący na felc, w kolorze antracytowym, z drewnianym wykończeniem szczytu. Odwodnienie połaci zrealizowano za pomocą rynien o przekroju prostokątnym. Rury spustowe zamontowane na ścianie wschodniej, schowano częściowo pod elewacją, dzięki czemu całość techniczna jest praktycznie niezauważalna, a uwaga obserwującego skupia się na formie budynku.



oprac.: Dobrawa Bies

ilustracje dzięki uprzejmości Karpiel Steindel Architektura
