Projekt studencki pawilonu powstał w ramach Projektu Form Strukturalnych Katedry Projektowania Konstrukcji Budownictwa i Infrastruktury Technicznej Wydziału Architektury Politechniki Warszawskiej. Autorem projektu pawilonu, który powstał pod kierownictwem prof. dr hab. inż. Hanna Michalak jest Cezary Kostecki.

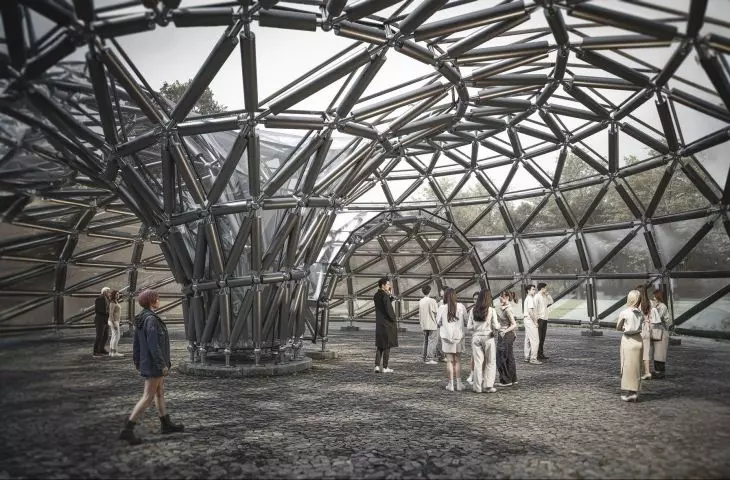

projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki

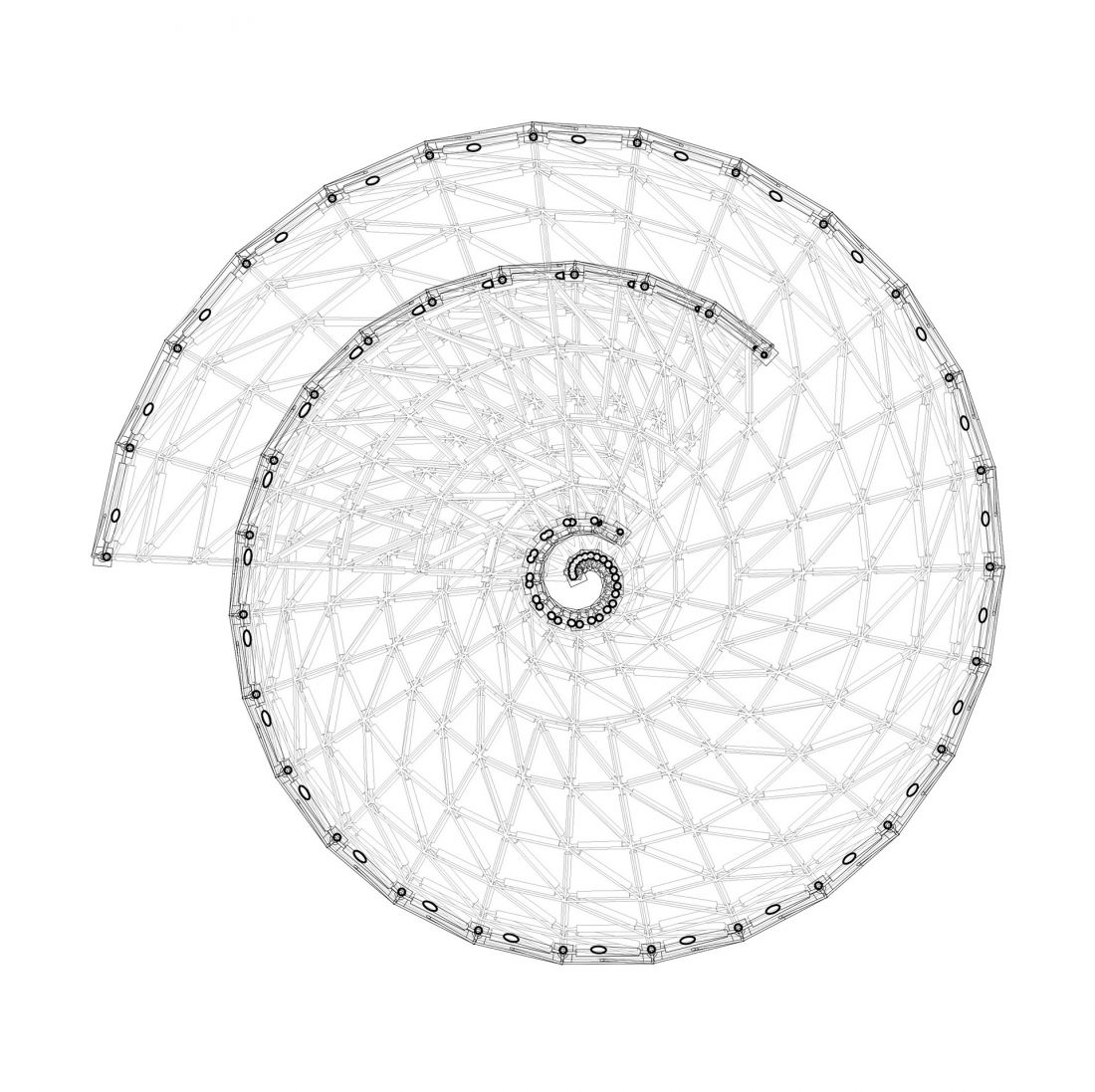

projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
lokalizacja i biomimetyzm

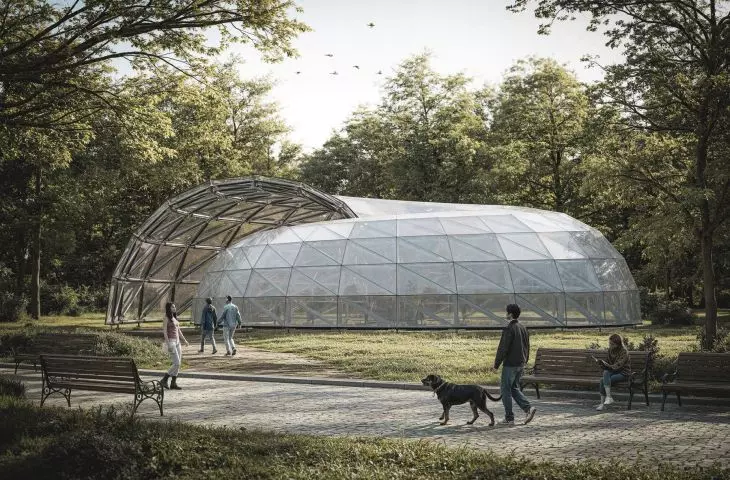

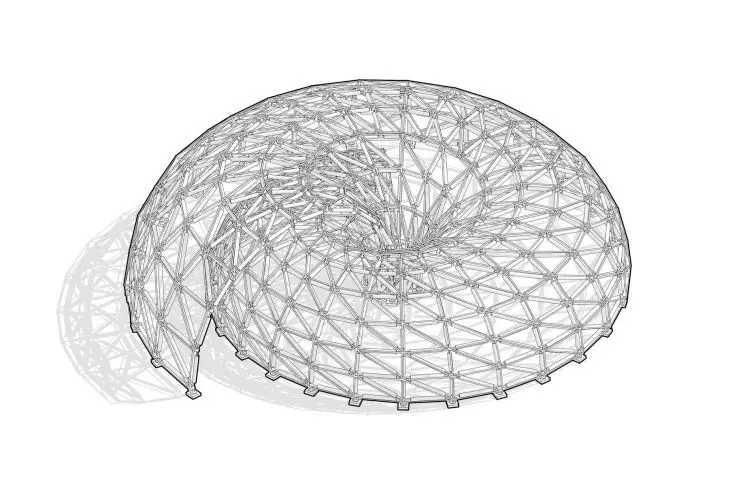

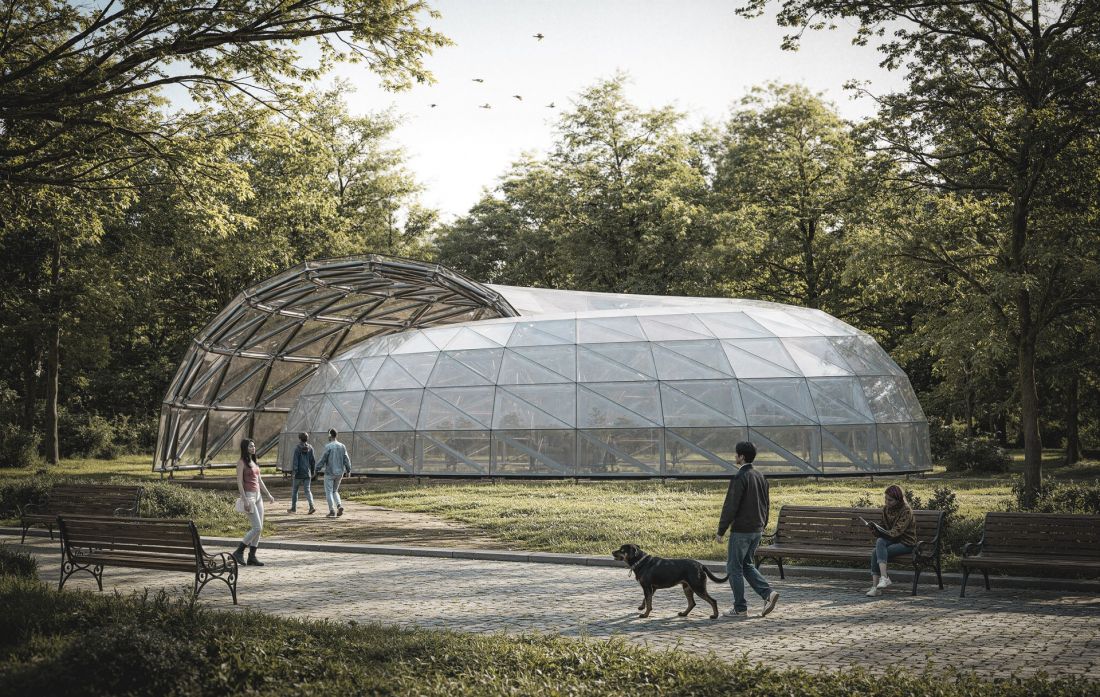

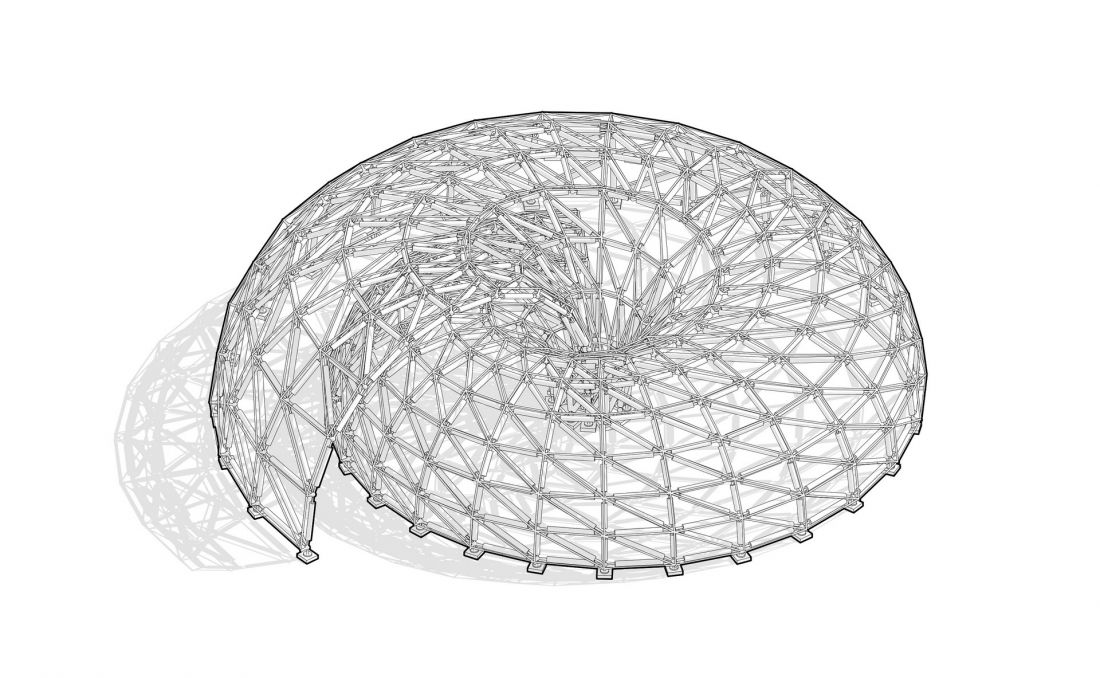

Pawilon ma się znajdować w Parku Praskim będącym przedprożem Warszawskiego ZOO. W projekcie wzięta została pod uwagę lokalizacja eksperymentalnej formy konstrukcyjnej pawilonu. Pawilon sąsiaduje z ZOO i stalowymi rzeźbami zwierząt takimi jak stalowa żyrafa, ceramiczny nosorożec, żubr z czerwonej gliny oraz kilka kamiennych zwierzątek. Forma pawilonu, inspirowana zwierzęcym szkieletem zewnętrznym, wygląda jak ogromna muszla ślimaka. Dzięki temu obiekt kontynuuje narrację biomimetyczną w architektonicznej skali.
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
konstrukcja, materiały, technika

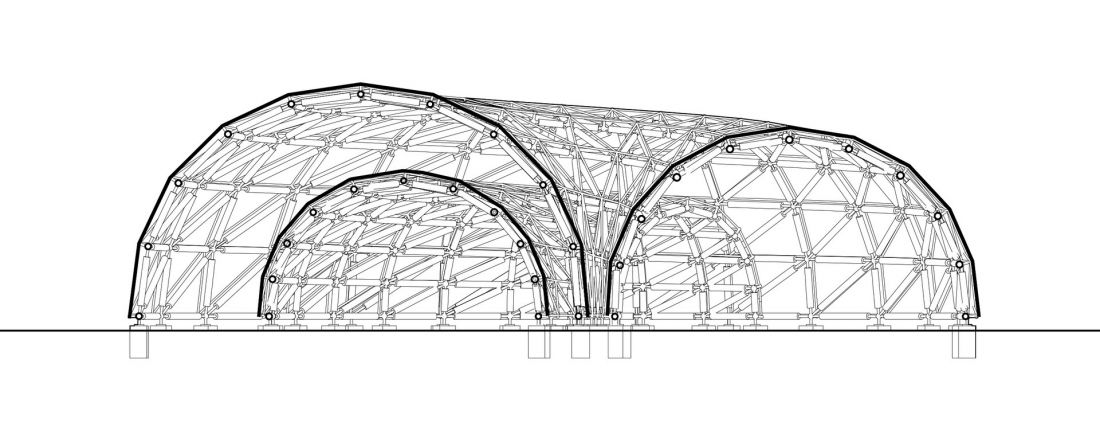

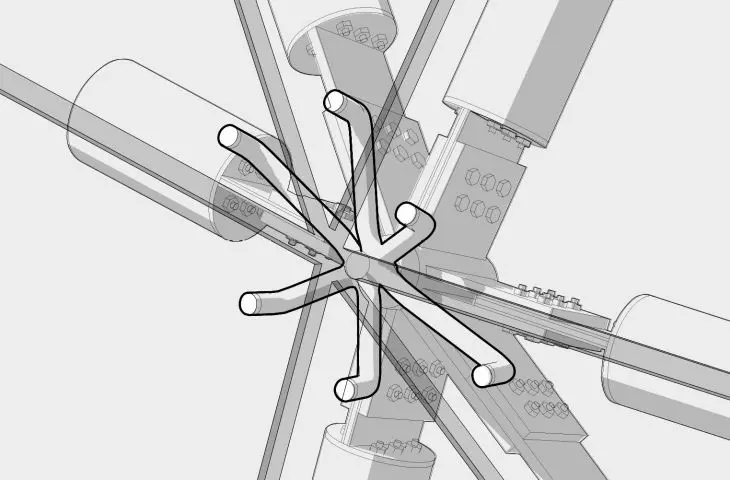

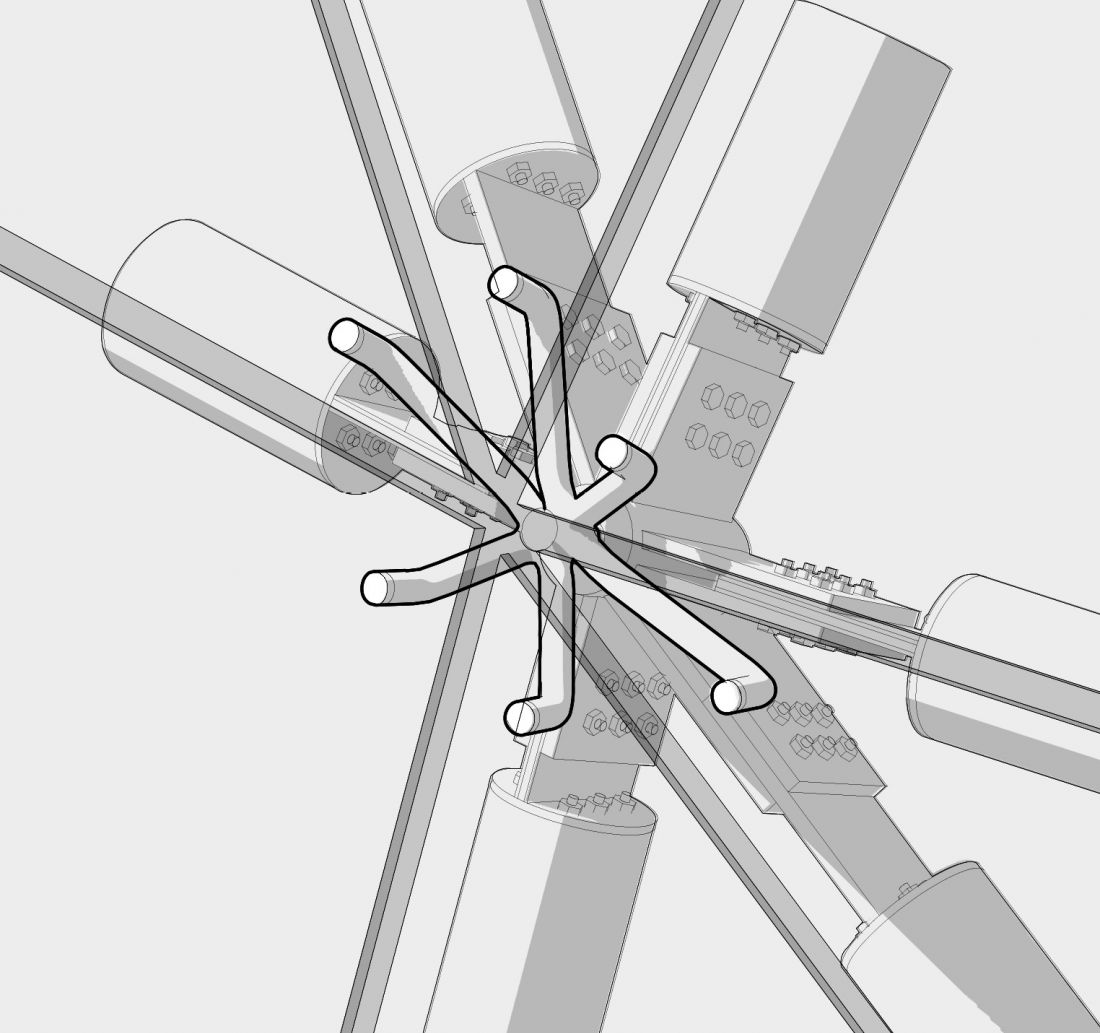

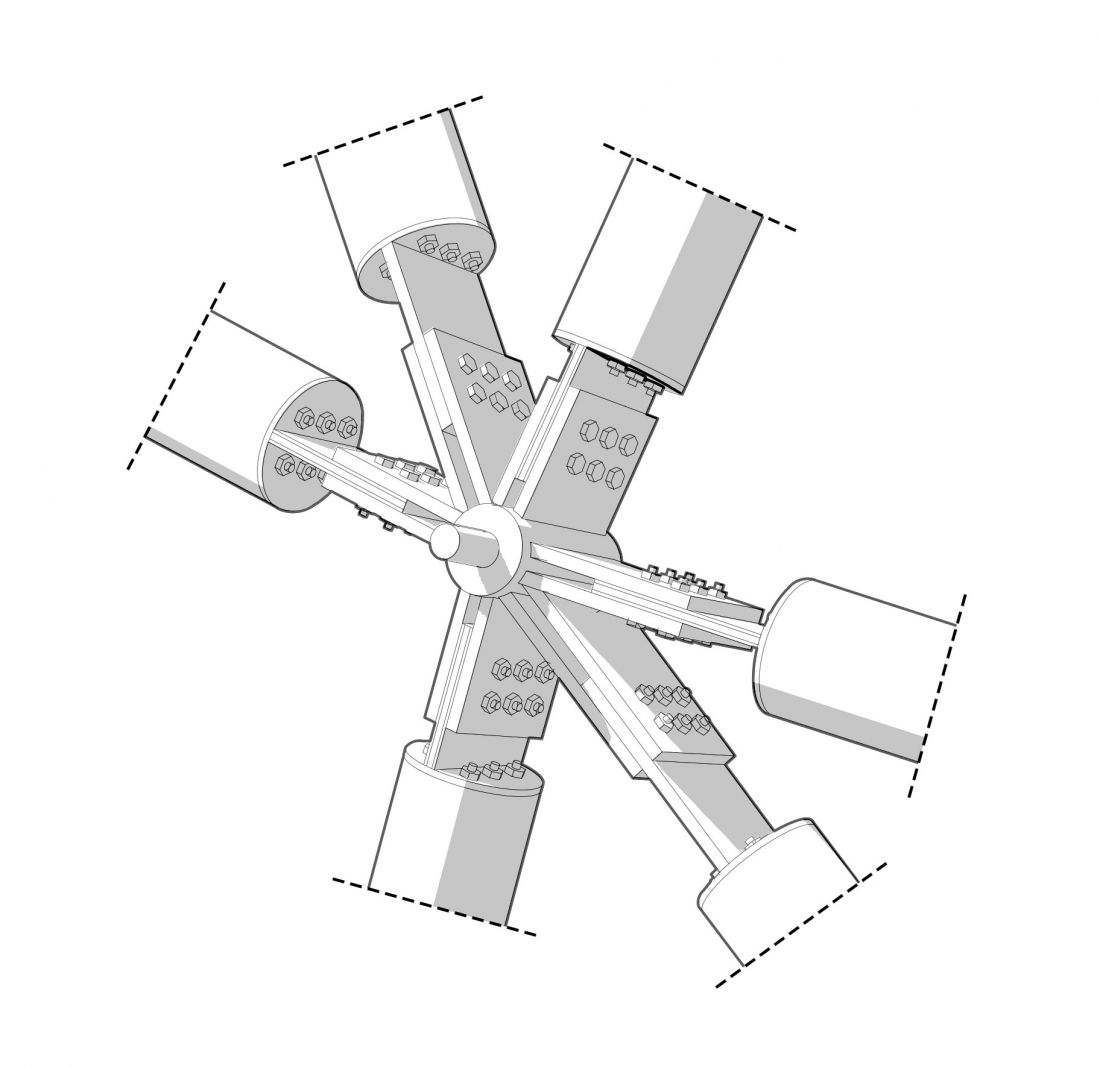

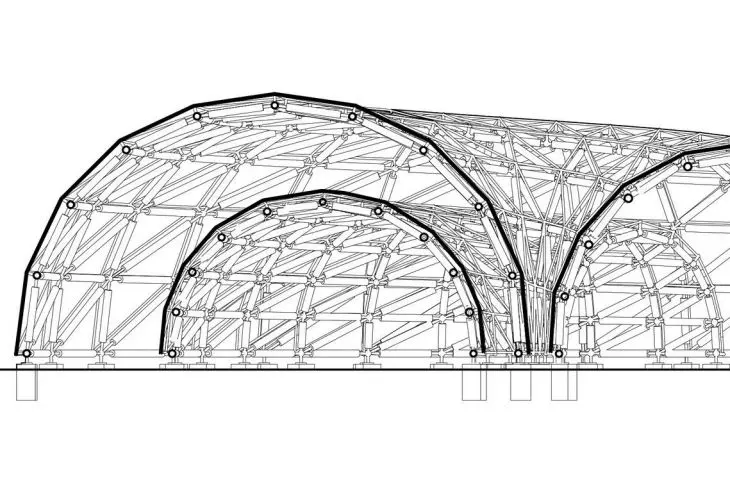

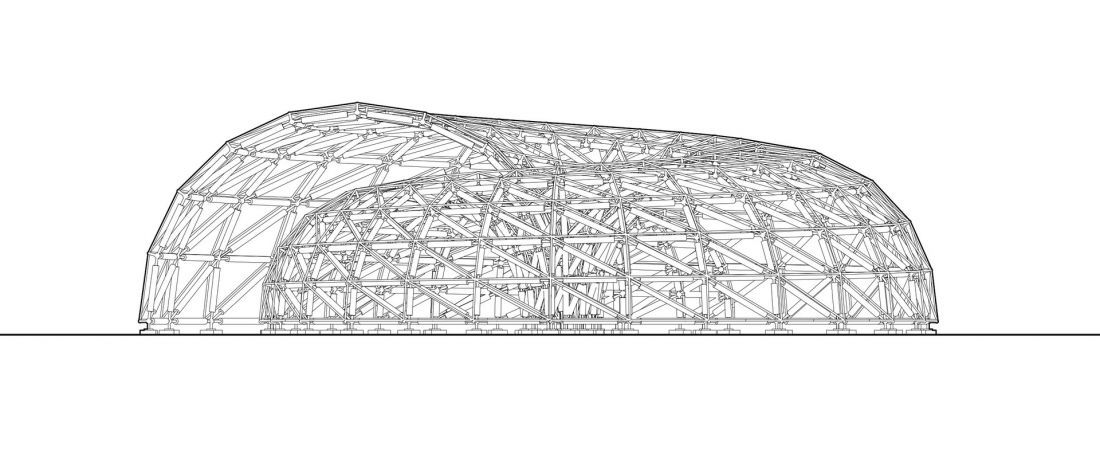

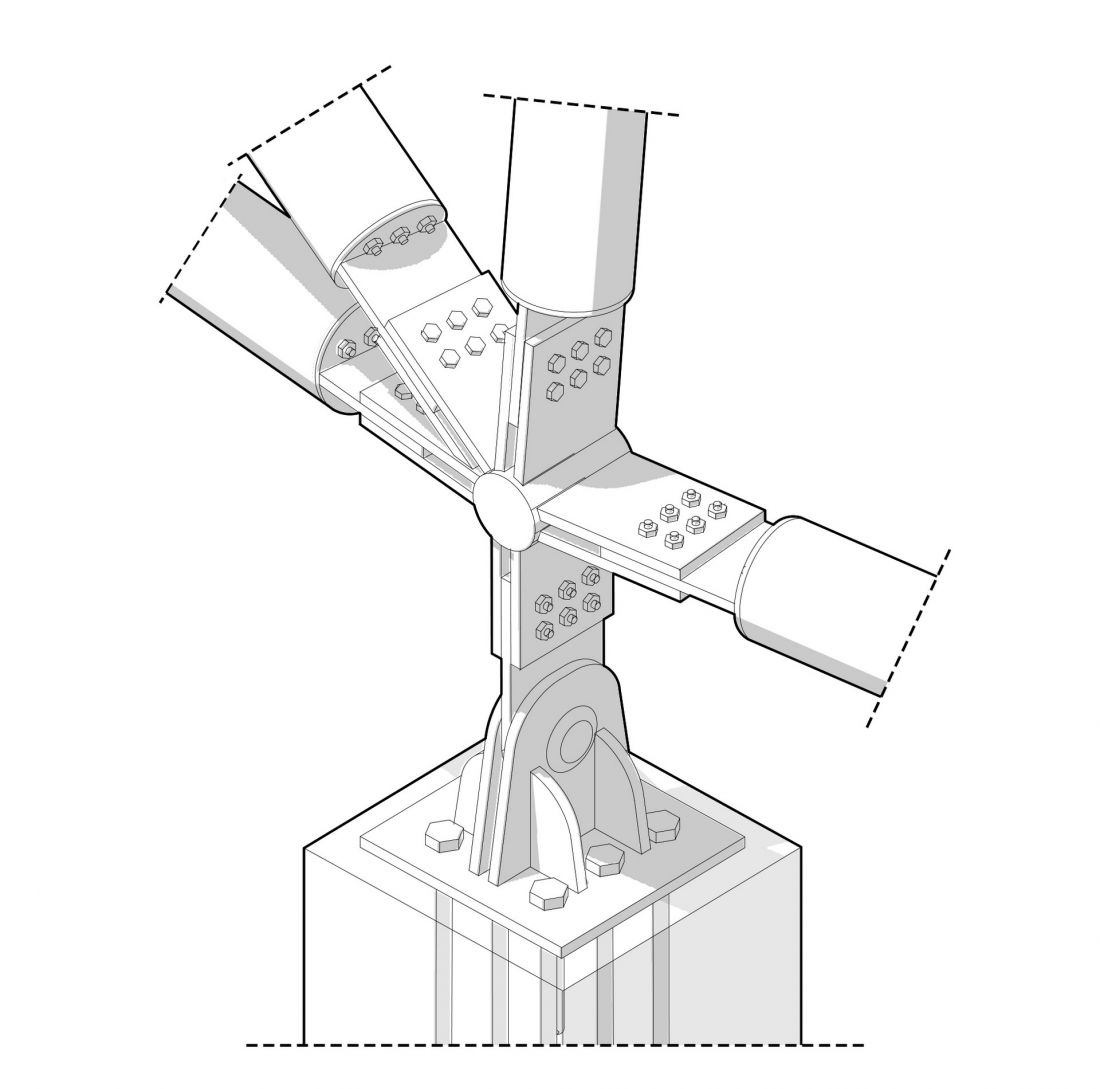

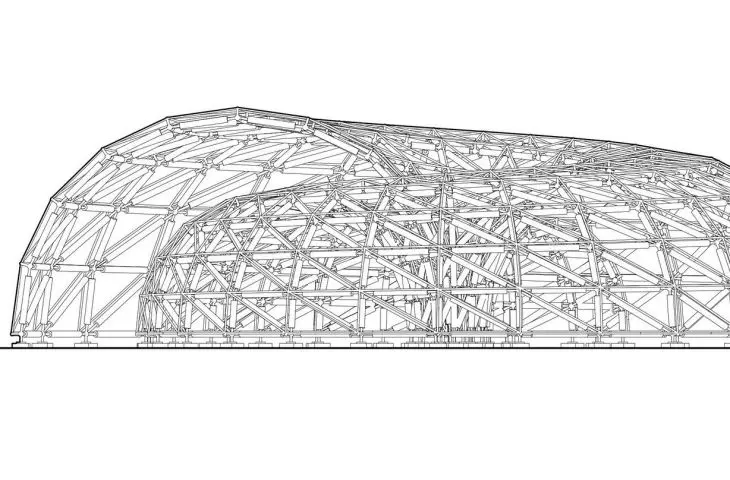

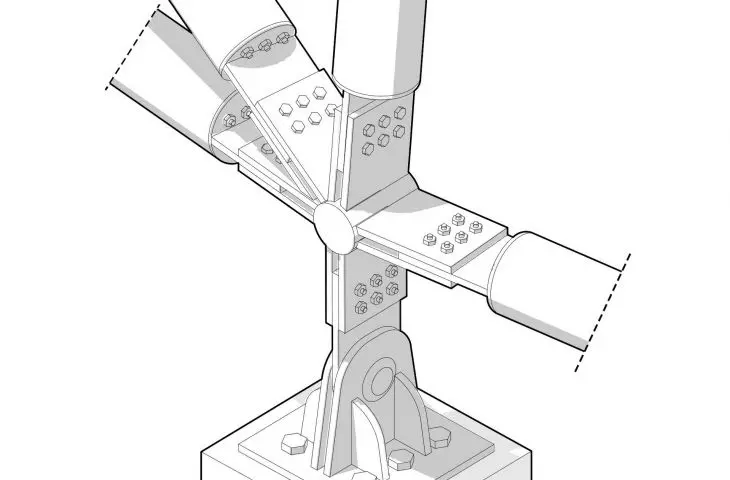

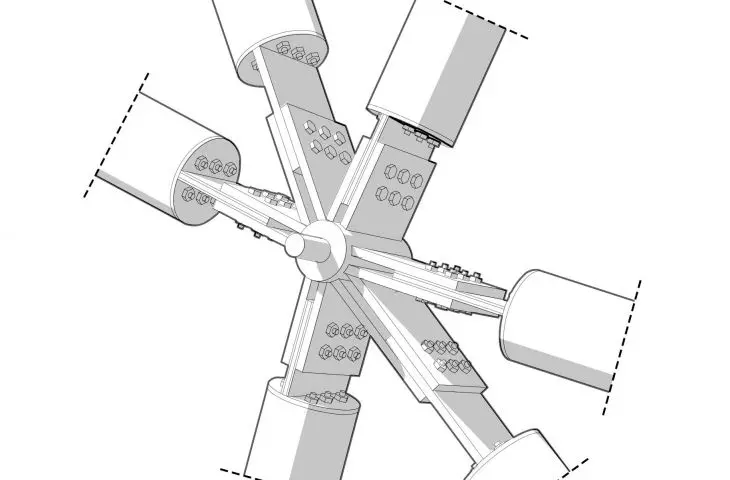

Materiały konstrukcyjne pawilonu to: przestrzenna kratownica z rur stalowych 114,3×3,2 mm (S355), połączonych przegubowo sworzniami i śrubami M20/M24. „Transparentna powłoka szklana mocowana jest przez rotule i uszczelki, zapewniając lekkość wizualną i wysoką efektywność”. Projekt pawilonu został zweryfikowany pod względem optymalizacji w Robot Structural Analysis. Przetestowano dwa warianty kratownicy. W drugiej wersji udało się zredukować masę z 33,5 T do 18,6 T, przy utrzymaniu wytężenia 0,98. Potwierdziło to optymalny dobór przekrojów i równomierną pracę prętów.
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
funkcja pawilonu

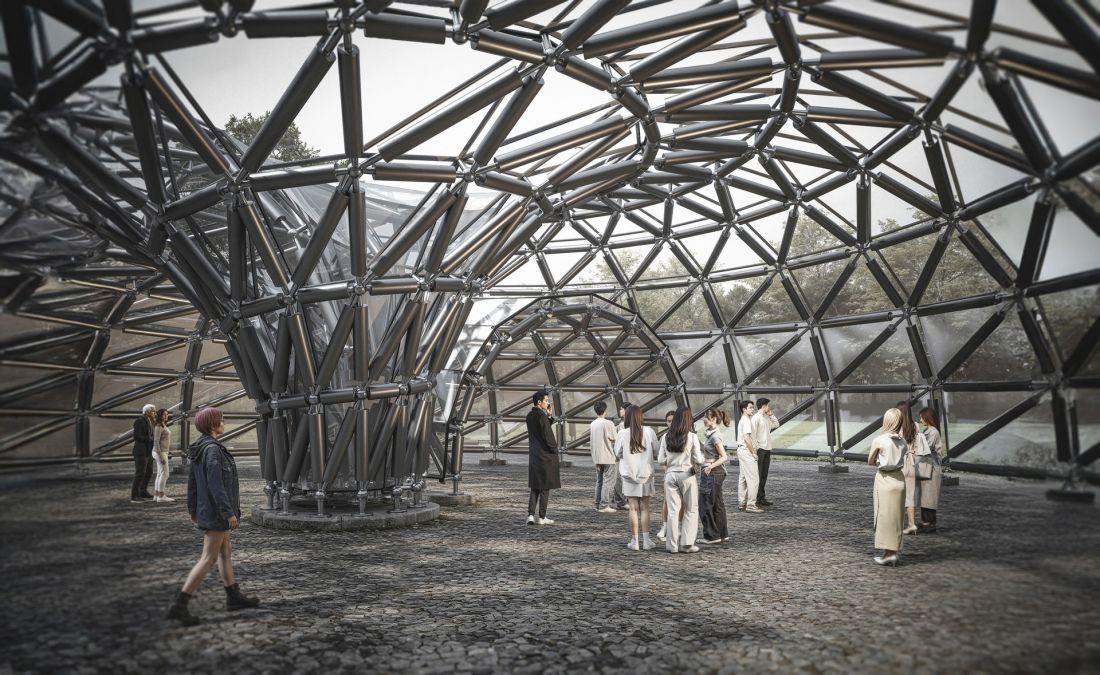

Pawilon w Parku Praskim, miejscu sąsiadującym z Warszawskim ZOO, może służyć wystawiennictwu oraz integracji społecznej, a także socjalizacji bywalców Parku Praskiego. Forma w kształcie muszli nie jest jedynym nawiązaniem do natury. Dzięki swojej transparentnej konstrukcji, pawilon przywodzi bowiem na myśl szklarnie mieszczące się w ogrodach botanicznych. Stanowi także indywidualny obiekt określający przestrzeń, punkt widowiskowy w parku, który może zwracać uwagę przechodniów za pomocą swojej konstrukcji parametrycznej.
projekt studencki pawilonu Cezarego Kosteckiego z Wydziału Architektury Politechniki Warszawskiej
©Cezary Kostecki
w harmonii z naturą

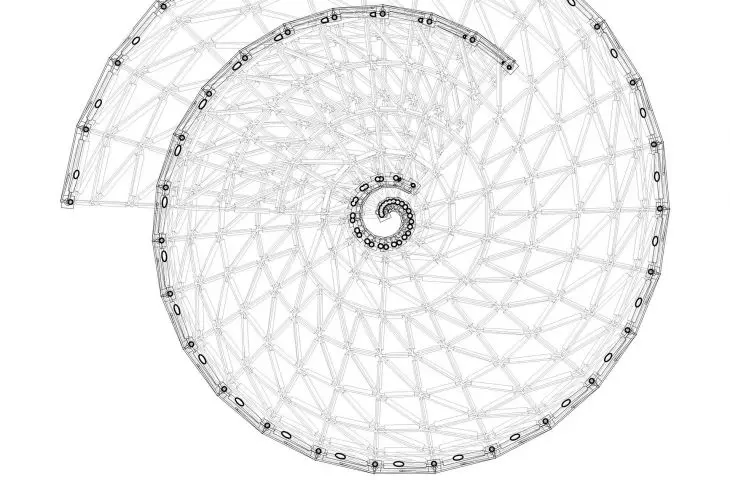

Warto wziąć pod uwagę także samą formę muszli obiektu. Przypomina ona bowiem o złotej proporcji. Dzięki temu, pomimo ingerencji architektonicznej w naturalną tkankę Parku Praskiego, pawilon współistnieje w harmonii z naturą i nie zawłaszcza agresywnie przestrzeni. W zamian, cicho ale stanowczo przyciąga wzrok, jakby był organiczną, żywą częścią otaczającego go krajobrazu.
